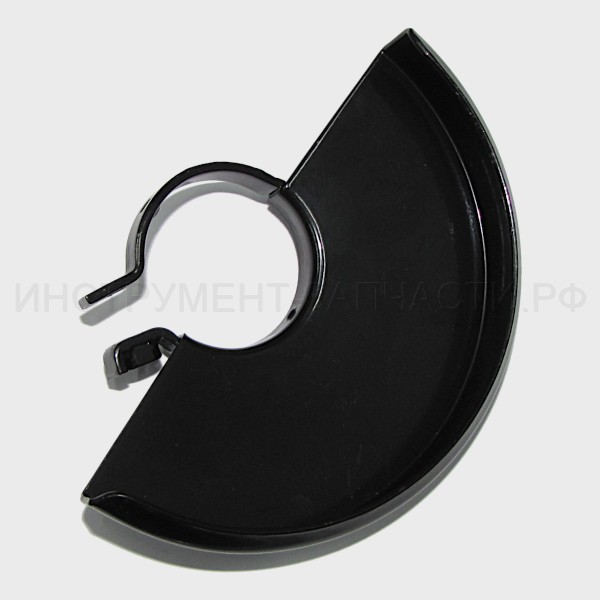

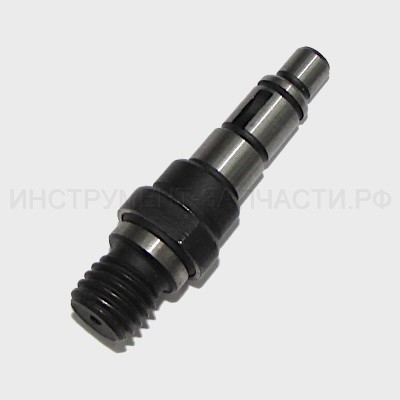

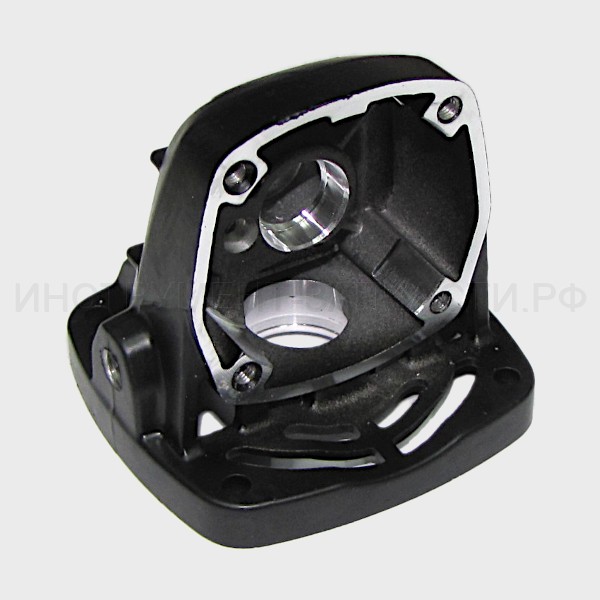

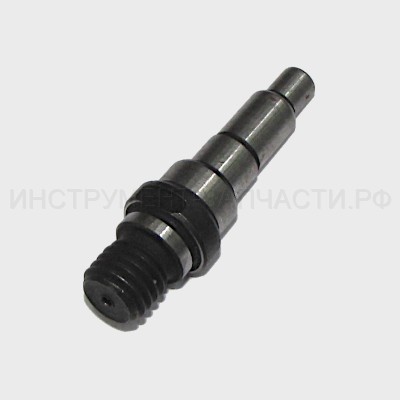

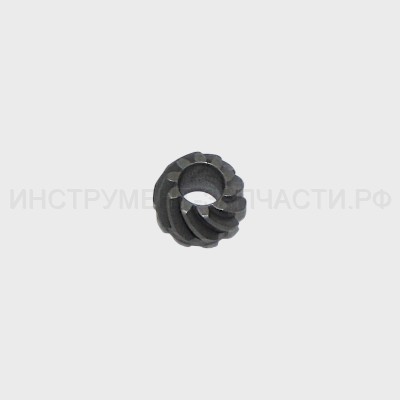

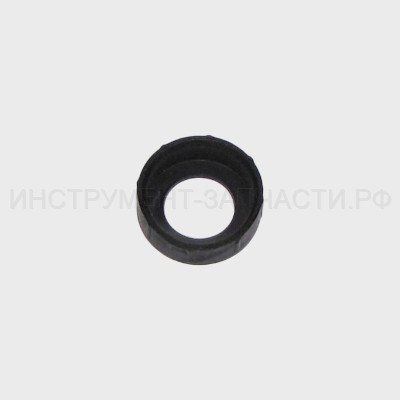

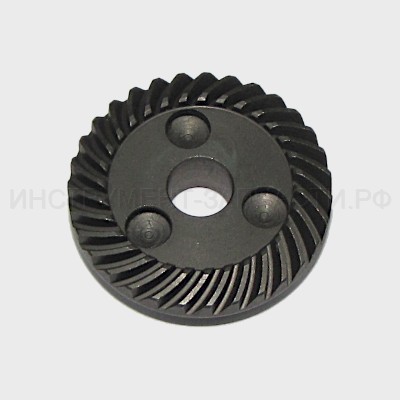

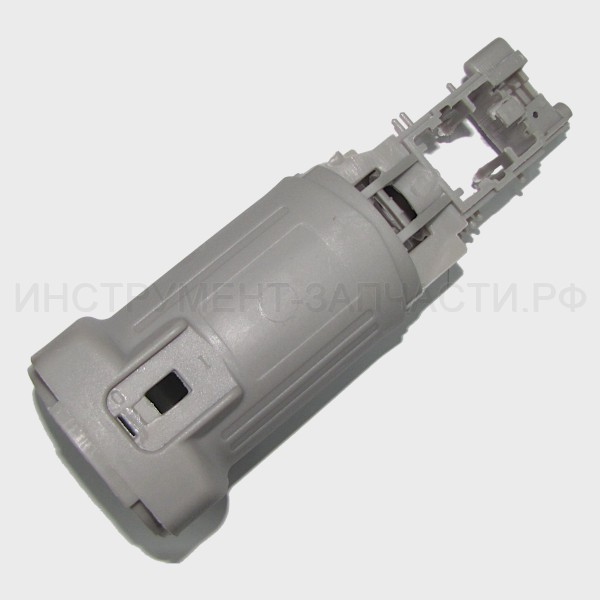

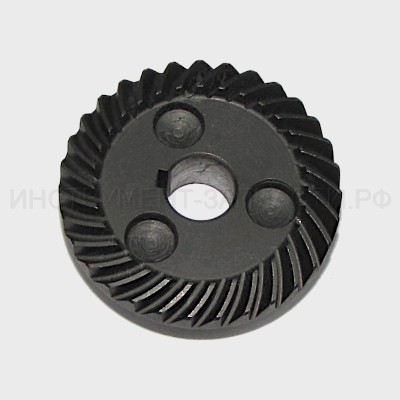

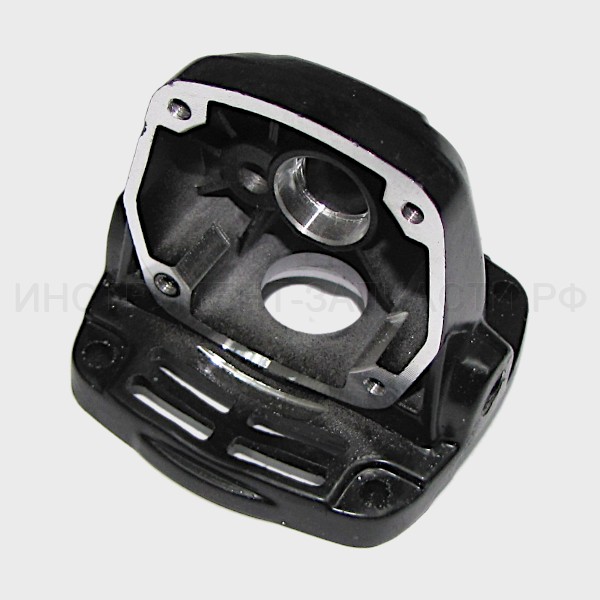

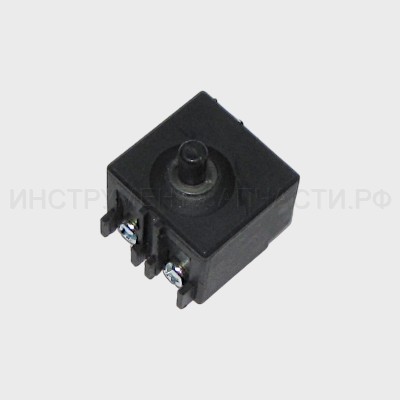

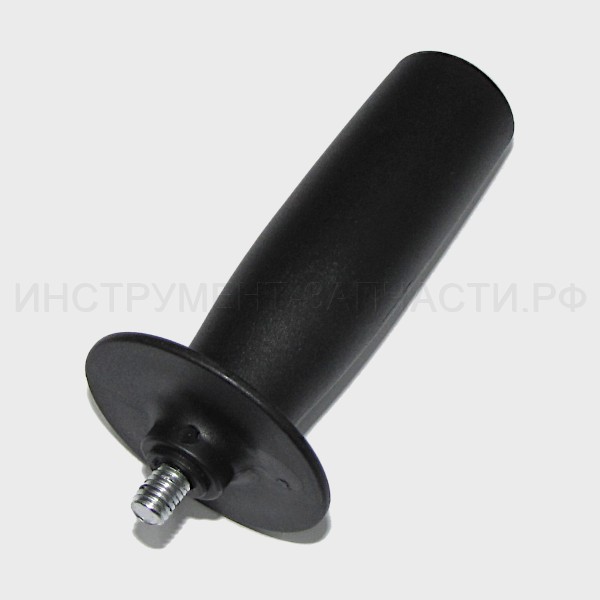

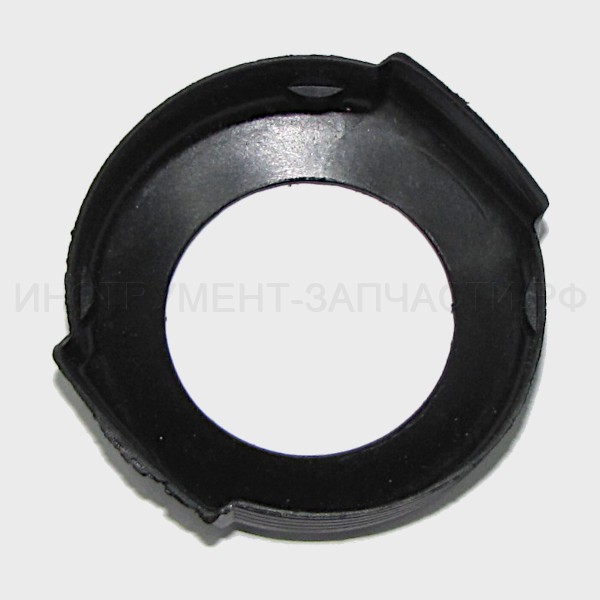

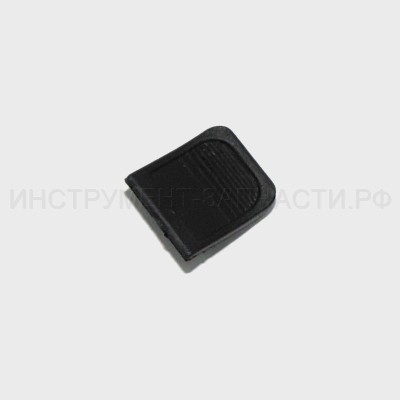

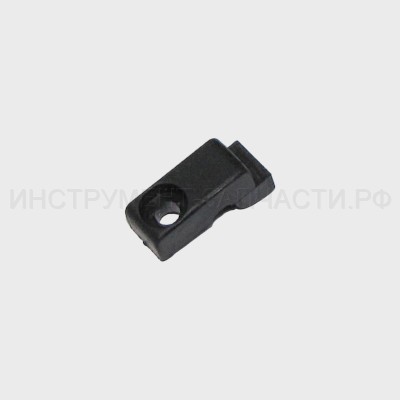

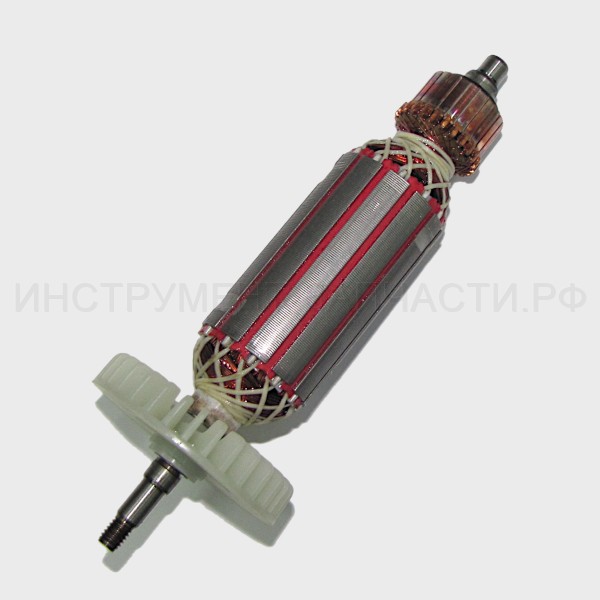

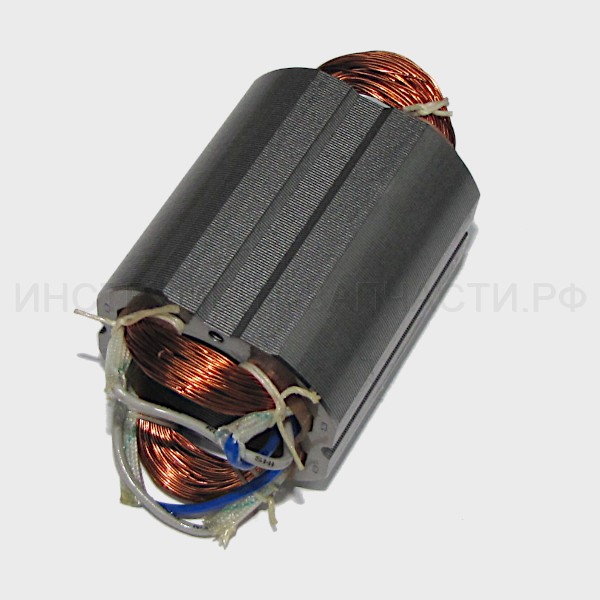

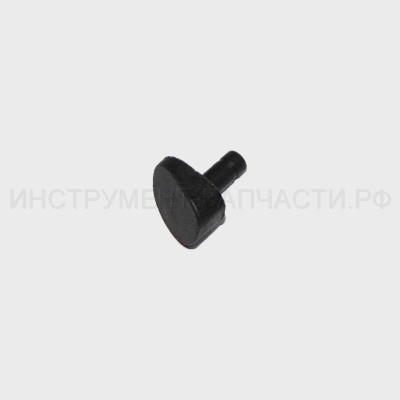

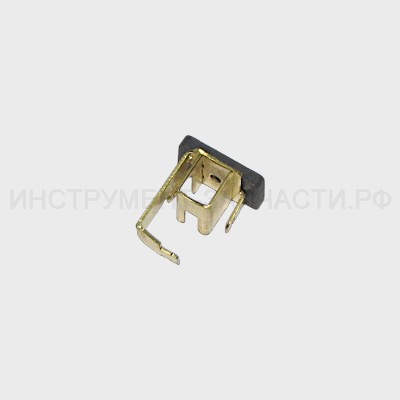

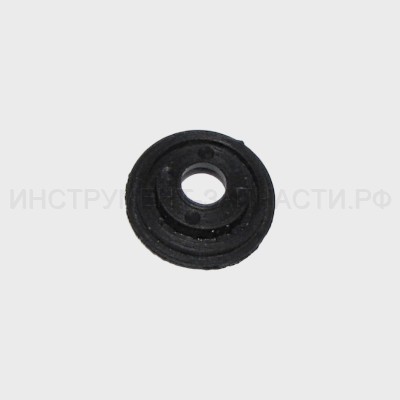

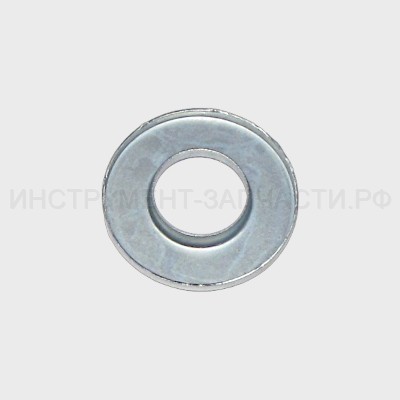

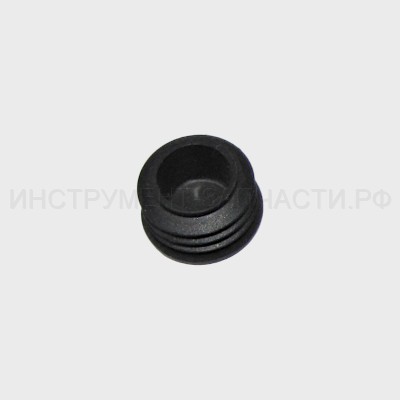

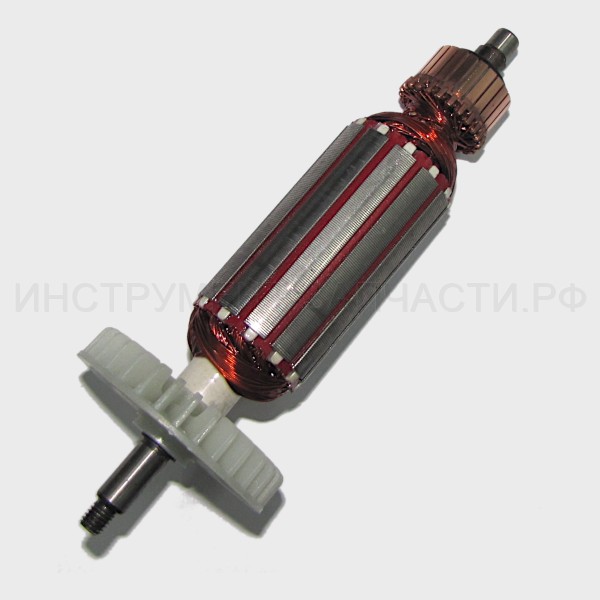

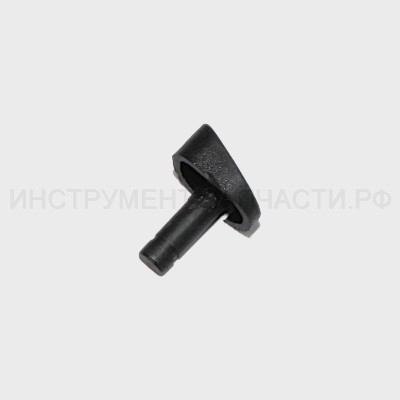

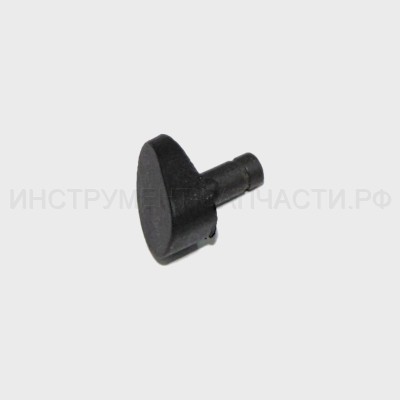

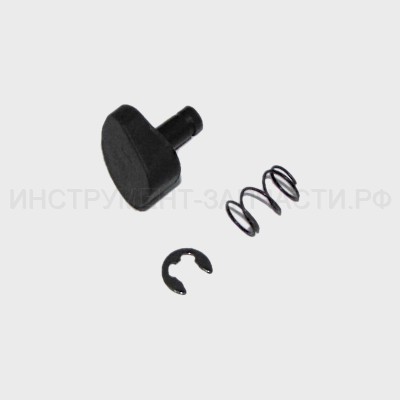

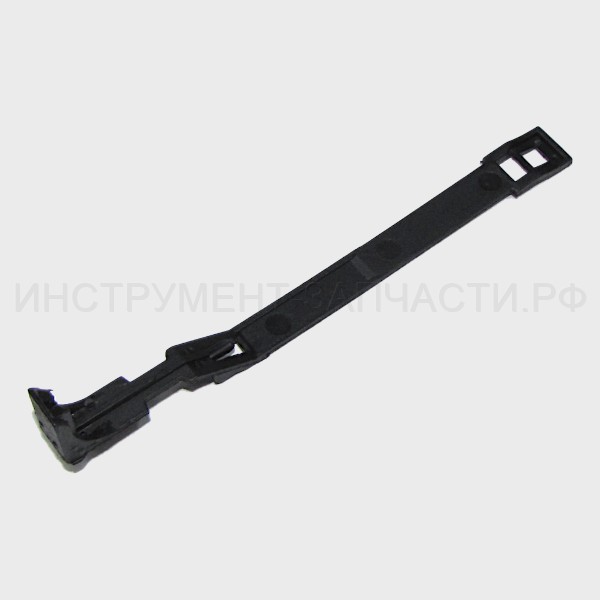

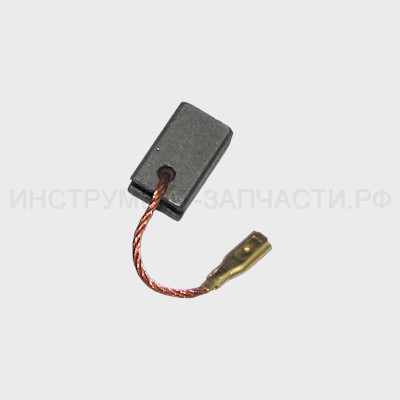

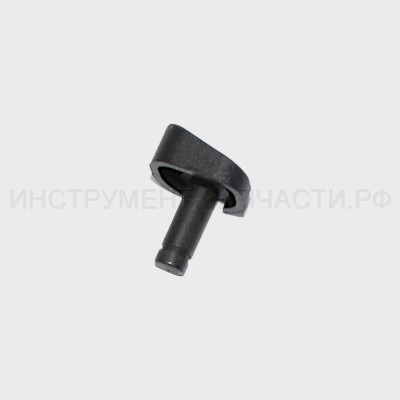

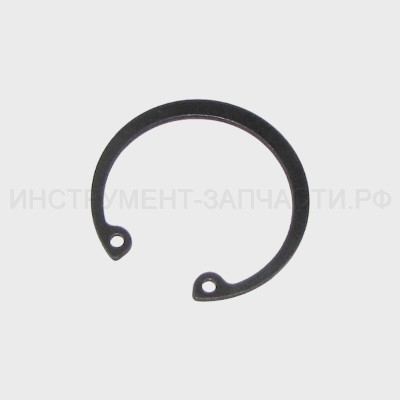

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-125/700 Схема актуальна для изделий, у которых серийный номер начинается с 41. Рис. 1 Угловая шлифмашина УШМ-125/700 (529.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 528.02.00.01.00 Гайка крепления шлифкруга УШМ-125/700 Гайка крепления шлифкруга В/замена на 07.02.00.03.01 В наличии: 7 1 110 ₽ 3 3 528.02.00.02.00 Фланец опорный шлифкруга УШМ-125/700 Фланец опорный шлифкруга В/замена на 07.02.00.04.01 В наличии: 3 1 140 ₽ 4 4 529.02.01.00.00 Кожух защитный в сборе УШМ-125/700 Кожух защитный в сборе Ø125 В наличии: 1 1 220 ₽ 5 5* 528.03.00.01.00 Шпиндель УШМ-125/700 Шпиндель М14 В наличии: 2 1 120 ₽ 5 5 528.03.00.01.01 Шпиндель под шпонку УШМ-115/700, УШМ-125/700 Шпиндель под шпонку М14 В наличии: 2 1 150 ₽ 6 6 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная 3х10 В наличии: 33 1 30 ₽ 7 7 528.03.00.03.00 Втулка защитная УШМ-125/700 Втулка защитная В наличии: 2 1 40 ₽ 8 8 528.02.04.01.02 Винт М4х12 УШМ-115/700, УШМ-125/700 Винт M4x12 В наличии: 9 4 10 ₽ 9 9 528.03.00.04.00 Крышка редуктора УШМ-125/700 Крышка редуктора ZL104 В наличии: 4 1 110 ₽ 10 10 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый CHL 6201RS (12х32х10) В наличии: 8 1 370 ₽ 10 10 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 47 1 110 ₽ 11 11 00.02.99.02.27 Кольцо стопорное Ø32 УШМ-115/700, УШМ-125/700 Кольцо стопорное Ø32 В наличии: 3 1 40 ₽ 12 12* 528.03.00.06.01 Колесо коническое без паза Z=31 УШМ-115/700, УШМ-125/700 Колесо коническое без паза Z=31 В наличии: 5 1 270 ₽ 12 12 528.03.00.06.00 Колесо коническое УШМ-125/700 Колесо коническое с пазом Z=31 В наличии: 4 1 270 ₽ 13 13 00.02.99.02.07 Кольцо стопорное В11 ДП-1200 Кольцо пружинное Ø11 В наличии: 12 1 20 ₽ 14 14 00.01.01.01.08 Подшипник шариковый 688Z ДУ-650ЭР Подшипник шариковый 688 (8х16х5) В наличии: 8 1 210 ₽ 15 15 00.02.99.02.07 Кольцо стопорное В11 ДП-1200 Кольцо пружинное Ø11 В наличии: 12 1 20 ₽ 16 16 528.03.00.07.00 Корпус редуктора УШМ-125/700 Корпус редуктора Нет в наличии 1 210 ₽ 17 17 00.02.03.01.37 Винт 4х22 Р-110 Винт ST4x22 В наличии: 4 4 20 ₽ 18 18* 528.03.01.00.00 Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700 Фиксатор шпинделя в сборе Поз. 18, 19, 20 В наличии: 1 1 100 ₽ 18 18 528.03.01.01.00 Кнопка фиксатора УШМ-125/700 Кнопка фиксатора шпинделя В наличии: 13 1 40 ₽ 19 19 528.03.01.02.00 Пружина УШМ-125/700 Пружина В наличии: 1 1 50 ₽ 20 20 528.03.01.03.00 Фиксатор шпинделя УШМ-125/700 Фиксатор шпинделя Нет в наличии 1 40 ₽ 21 21 528.03.00.02.00 Кольцо УШМ-115/700 Кольцо В наличии: 2 1 20 ₽ 22 22 00.02.01.01.06 Гайка 6-гранная Гайка M6 В наличии: 7 1 30 ₽ 23 23 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608 (8х22х7) Нет в наличии 1 220 ₽ 23 23 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 24 24 528.03.00.08.00 Крышка подшипника УШМ-125/700 Крышка подшипника В наличии: 2 1 30 ₽ 25 25 528.03.00.09.00 Шестерня коническая УШМ-125/700 Шестерня коническая В наличии: 2 1 230 ₽ 26 26 528.04.02.01.00 Якорь с вентилятором УШМ-125/700 Якорь с вентилятором Нет в наличии 1 1,470 ₽ 26 26 528.04.02.05.01 Якорь Якорь с вентилятором В наличии: 17 1 1,420 ₽ 27 27 528.03.00.02.02 Кольцо защитное УШМ-115/700, УШМ-125/700 Кольцо защитное В наличии: 2 1 30 ₽ 28 28 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый CHL 607Z (7х19х6) В наличии: 5 1 230 ₽ 28 28 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 29 29 528.04.02.03.00 Втулка резиновая УШМ-125/700 Втулка резиновая В наличии: 4 1 40 ₽ 30 30 528.04.00.01.00 Диафрагма УШМ-125/700 Диафрагма В наличии: 1 1 20 ₽ 31 31 528.04.01.00.00 Статор в сборе УШМ-125/700 Статор в сборе В наличии: 6 1 1,050 ₽ 32 32 528.04.03.01.00 Щеткодержатель УШМ-125/700 Щеткодержатель В наличии: 7 2 70 ₽ 33 33 528.04.03.02.00 Щетка электрическая УШМ-125/700 Щетка электрическая 6x8.5x13 В наличии: 15 2 110 ₽ 34 34 528.04.03.03.00 Пружина спиральная УШМ-125/700 Пружина спиральная 65Mn Нет в наличии 2 20 ₽ 35 35 528.05.00.01.00 Корпус двигателя УШМ-125/700 Корпус двигателя В наличии: 2 1 310 ₽ 36 36 528.04.04.00.00 Выключатель УШМ-125/700 Выключатель SF125 5(6)A/250V 5E4~ В наличии: 6 1 270 ₽ 37 37 00.10.04.01.02 Конденсатор 0.22µF MEX GPF 40/085/21/C 250V~ В наличии: 5 1 80 ₽ 38 38 528.04.00.02.00 Планка фиксации шнура УШМ-125/700 Планка фиксации шнура В наличии: 6 1 20 ₽ 39 39 00.02.03.01.02 Винт 4х12 Винт ST4x12 В наличии: 17 2 10 ₽ 40 40 528.05.00.02.00 Крышка задняя УШМ-125/700 Крышка задняя В наличии: 2 1 70 ₽ 41 41 00.02.03.01.02 Винт 4х12 Винт ST4x12 В наличии: 17 1 10 ₽ 42 42 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F/2х0.75мм², 1,8м В наличии: 25 1 510 ₽ 43 43 528.04.00.03.00 Трубка защитная УШМ-125/700 Трубка защитная В наличии: 9 1 30 ₽ 44 44 528.04.00.04.00 Тяга выключателя УШМ-125/700 Тяга выключателя В наличии: 6 1 50 ₽ 45 45 528.04.00.05.00 Клавиша выключателя УШМ-125/700 Клавиша выключателя В наличии: 19 1 60 ₽ 46 46 00.02.03.01.34 Винт 4х65 Винт ST4x65 В наличии: 10 2 130 ₽ 47 47 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт ST3x8 В наличии: 12 2 30 ₽ 48 48 528.02.03.00.00 Ручка боковая УШМ-125/700 Ручка боковая М8 В наличии: 13 1 170 ₽ 49 49 528.02.04.00.00 Ключ специальный УШМ-125/700 Ключ специальный Нет в наличии 1 100 ₽ Кол-во: В корзину
