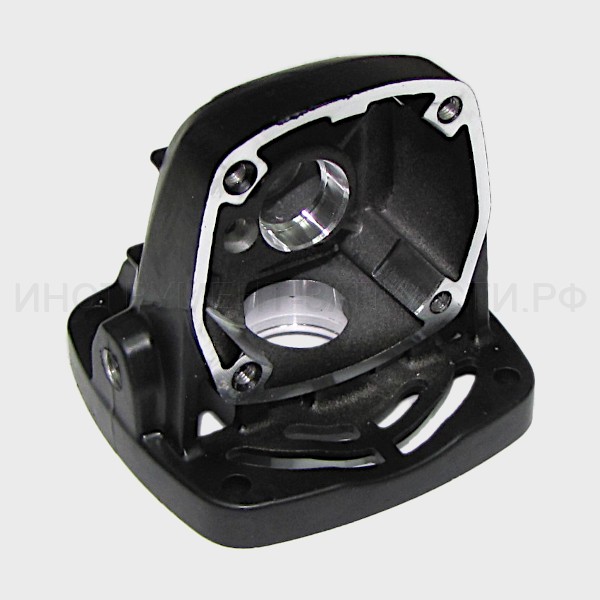

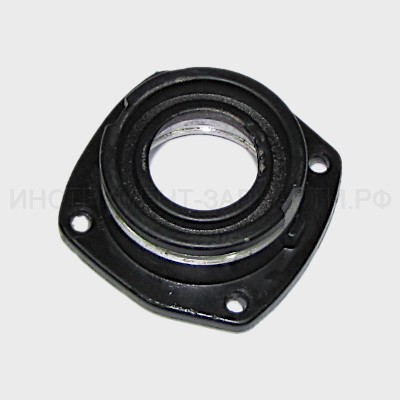

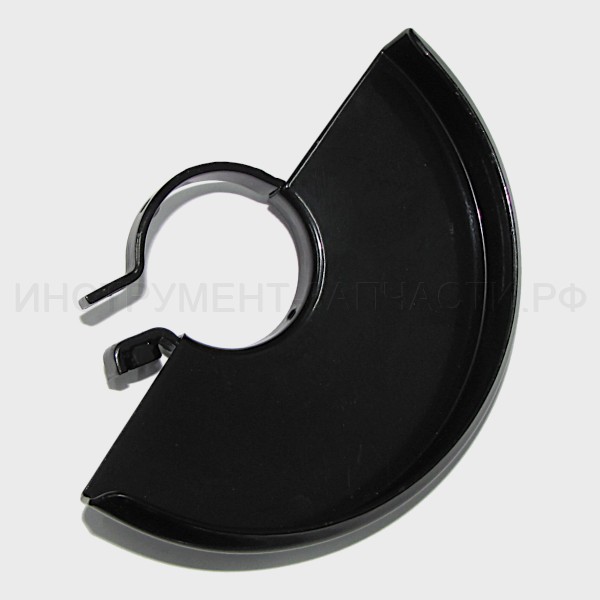

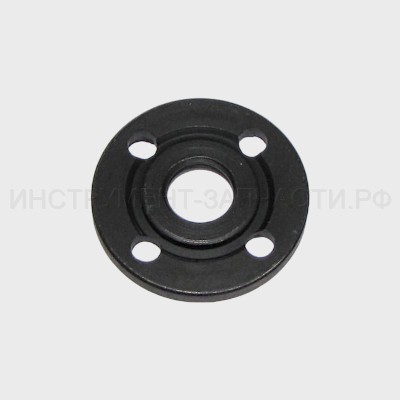

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-125/750 Схема актуальна для изделий, у которых серийный номер начинается с 761. Рис. 1 Угловая шлифмашина УШМ-125/750 (761.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 752.02.00.03.01 Гайка крепления шлифкруга Ø41, УШМ-125/680 (752) Гайка крепления шлифкруга Ø42 В наличии: 5 1 170 ₽ 3 3 752.02.00.02.00 Фланец опорный шлифкруга Ø41, УШМ-125/680 (752) Фланец опорный шлифкруга Ø42 В наличии: 5 1 170 ₽ 4 4 529.02.01.00.00 Кожух защитный в сборе УШМ-125/700 Кожух защитный Ø125 В наличии: 1 1 220 ₽ 5 5 671.03.00.01.01 Шпиндель под шпонку М14 В наличии: 5 1 150 ₽ 6 6 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная 3х3.7х10 В наличии: 33 1 30 ₽ 7 7 528.03.00.03.00 Втулка защитная УШМ-125/700 Втулка защитная В наличии: 2 1 40 ₽ 8 8 528.02.04.01.02 Винт М4х12 УШМ-115/700, УШМ-125/700 Винт M4х12 В наличии: 9 1 10 ₽ 9 9 671.03.00.04.00 Крышка редуктора В наличии: 1 1 160 ₽ 10 10 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый CHL 6201RS (12х32х10) В наличии: 8 1 370 ₽ 10 10 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 10 10 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 45 1 110 ₽ 11 11 00.02.99.01.10 Кольцо стопорное А32 Кольцо стопорное для отв. Ø32 В наличии: 9 1 30 ₽ 12 12 671.03.00.06.00 Колесо коническое с пазом Ø45.1, Z=37 Колесо коническое с пазом Ø45.1; Z=37 В наличии: 4 1 350 ₽ 13 13 00.02.99.02.07 Кольцо стопорное В11 ДП-1200 Кольцо пружинное Ø11 В наличии: 12 1 20 ₽ 15 15 00.02.02.04.01 Шайба упорная Ø5мм (быстросъемная) «Е» Шайба упорная (быстросъемная) «Е» Ø5мм В наличии: 1 1 10 ₽ 16 16 671.03.00.07.00 Корпус редуктора В наличии: 4 1 510 ₽ 17 17 00.02.03.01.37 Винт 4х22 Р-110 Винт саморез ST4х22 В наличии: 4 1 20 ₽ 18 18 528.03.01.01.00 Кнопка фиксатора УШМ-125/700 Кнопка фиксатора шпинделя В наличии: 13 1 40 ₽ 19 19 671.03.01.01.00 Фиксатор шпинделя с кнопкой УШМ-125/900 (670) Фиксатор шпинделя с кнопкой В наличии: 6 1 120 ₽ 19 19* 528.03.01.03.00 Фиксатор шпинделя УШМ-125/700 Фиксатор шпинделя до 06.2021г. (замена) Нет в наличии 1 40 ₽ 20 20 528.03.01.02.00 Пружина УШМ-125/700 Пружина В наличии: 1 1 50 ₽ 22 22 00.02.01.01.06 Гайка 6-гранная Гайка M6 В наличии: 7 1 30 ₽ 23 23 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608RS (8х22х7) Нет в наличии 1 220 ₽ 23 23 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 23 23 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 24 24 00.02.99.01.02 Кольцо стопорное А22 УШМ-115;125 Кольцо стопорное для отв. Ø22 DIN472 В наличии: 3 1 20 ₽ 25 25 671.03.00.09.00 Шестерня коническая Ø14.9; Z=10 Шестерня коническая Ø14.9; Z=10 В наличии: 5 1 230 ₽ 26 26 760.04.02.05.00 Якорь УШМ-115_125/750 (760/761) Якорь Ø32х45 В наличии: 4 1 1,410 ₽ 27 27 528.03.00.02.02 Кольцо защитное УШМ-115/700, УШМ-125/700 Кольцо защитное В наличии: 2 1 30 ₽ 28 28 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый CHL 607Z (7х19х6) В наличии: 5 2 230 ₽ 28 28 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 28 28 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 28 28 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 29 29 528.04.02.03.00 Втулка резиновая УШМ-125/700 Втулка резиновая В наличии: 4 1 40 ₽ 30 30 528.04.00.01.01 Диафрагма УШМ-125/700 Диафрагма В наличии: 1 1 40 ₽ 31 31 760.04.01.00.00 Статор УШМ-115_125/750 (760/761) Статор Ø53х45 В наличии: 3 1 990 ₽ 32 32 528.04.03.01.00 Щеткодержатель УШМ-125/700 Щеткодержатель 6х8.5 В наличии: 7 2 70 ₽ 33 33 528.04.03.02.91 Щетки электрические (комплект) Щетка электрическая 6х8х14 вводится с 20.09.2021г Нет в наличии 2 160 ₽ 34 34 528.04.03.03.00 Пружина спиральная УШМ-125/700 Пружина спиральная 65Mn Нет в наличии 2 20 ₽ 35 35 671.05.00.01.00 Корпус двигателя УШМ-125/900 (670) Корпус двигателя с окном для обдува В наличии: 1 1 260 ₽ 36 36 671.04.04.00.00 Выключатель УШМ-125/900 (670) Выключатель KR125 8(8)A 250V~5E4 В наличии: 2 1 300 ₽ 37 37 00.10.04.01.02 Конденсатор 0.22µF MEX GPF 40/085/21/C 250V~ В наличии: 5 1 80 ₽ 38 38 528.04.00.02.00 Планка фиксации шнура УШМ-125/700 Планка фиксации шнура В наличии: 6 1 20 ₽ 39 39 00.02.03.01.02 Винт 4х12 Винт саморез ST4х12 В наличии: 17 1 10 ₽ 40 40 671.05.00.02.00 Крышка задняя В наличии: 2 1 180 ₽ 41 41 00.02.03.01.02 Винт 4х12 Винт саморез ST4х12 В наличии: 17 1 10 ₽ 42 42 00.10.02.03.05 Шнур питания с вилкой H05RN-F 2х0.75мм², 2.5м Нет данных о товаре 1 43 43 528.04.00.03.00 Трубка защитная УШМ-125/700 Трубка защитная шнура В наличии: 9 1 30 ₽ 44 44 671.04.00.04.00 Тяга выключателя УШМ-125/900 (670) Тяга выключателя В наличии: 9 1 60 ₽ 45 45 671.04.00.05.00 Клавиша выключателя В наличии: 18 1 40 ₽ 46 46 00.02.03.01.34 Винт 4х65 Винт саморез ST4х65 В наличии: 10 1 130 ₽ 49 49 528.02.03.00.00 Ручка боковая УШМ-125/700 Ручка боковая М8х10 В наличии: 13 1 170 ₽ 50 50 07.02.00.01.01 Ключ специальный УШМ-115 Ключ специальный dxb - 4x30мм; L-130мм В наличии: 6 1 140 ₽ A A 671.03.01.00.00 Фиксатор шпинделя в сборе УШМ-125/900 (670) Фиксатор шпинделя в сборе Поз. 15, 18, 19, 20 В наличии: 1 1 180 ₽ B B 760.04.02.00.00 Якорь с подшипником в сборе поз.26; 27 и 28 Нет данных о товаре 1 C C 752.03.01.00.00 Корпус редуктора с фиксатором в сборе поз.14;15;16;18;19;20. Нет данных о товаре 1 D D 752.03.02.00.00 Крышка редуктора с шпинделем в сборе поз.5;6;8;9;10;11; 12; 13 Нет данных о товаре 1 Кол-во: В корзину
