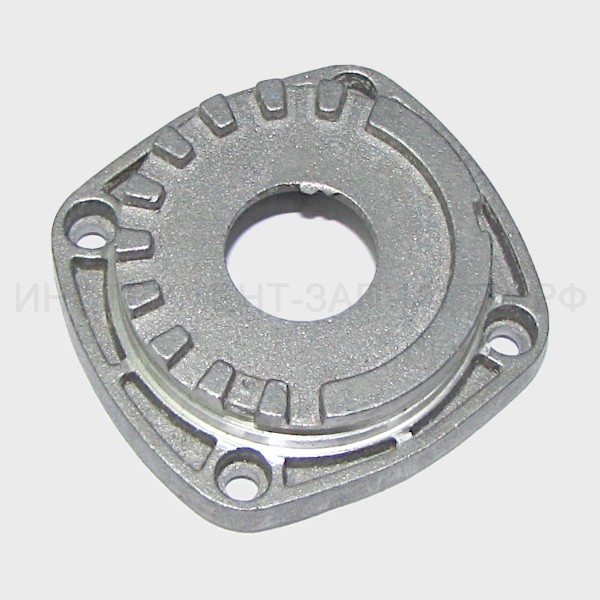

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-125/900 Схема актуальна для изделий, у которых серийный номер начинается с 07. Инструмент снят с производства Рис. 1 Угловая шлифмашина УШМ-125/900 (07.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 07.02.00.01.01 Ключ специальный УШМ-115 Ключ специальный В наличии: 6 1 140 ₽ 2 2 07.02.00.03.01 Гайка крепления шлифкруга УШМ-115 Гайка крепления шлифкруга В наличии: 7 1 200 ₽ 3 3 07.02.00.04.01 Фланец опорный шлифкруга УШМ-115;125 Фланец опорный шлифкруга В наличии: 8 1 150 ₽ 4 4 07.02.01.02.01 Винт специальный М5х20 Нет данных о товаре 1 5 5 00.02.01.01.05 Гайка 6-гранная М5 Нет в наличии 1 60 ₽ 6 6 08.02.01.01.01 Кожух защитный шлифкруга Ø125 для УШМ-125/850 Нет данных о товаре 1 7 7 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4х12 В наличии: 3 4 10 ₽ 8 8 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 В наличии: 32 4 20 ₽ 9 9 07.03.01.01.01 Крышка редуктора УШМ-115;125 Крышка редуктора В наличии: 1 1 110 ₽ 10 10 07.03.03.01.01 Шпиндель УШМ-115 Шпиндель В наличии: 1 1 60 ₽ 11 11 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Подшипник шариковый 6002Z Нет в наличии 1 240 ₽ 11 11 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS В наличии: 110 1 70 ₽ 12 12 07.03.01.02.01 Шайба фиксирующая Нет данных о товаре 1 13 13 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 В наличии: 19 3 10 ₽ 14 14 07.03.03.02.01 Колесо зубчатое коническое УШМ-115;125 Колесо зубчатое коническое Z=36 В наличии: 1 1 190 ₽ 15 15 00.01.03.01.02 Подшипник скольжения УШМ-125 Подшипник скольжения 8х12х10 В наличии: 13 1 190 ₽ 16 16 00.02.03.01.30 Винт 4Х30 УШМ-115 Винт 4х30 В наличии: -2 4 20 ₽ 17 17 07.03.02.01.01 Корпус редуктора Нет данных о товаре 1 18 18 07.03.02.02.01 Фиксатор шпинделя Нет данных о товаре 1 19 19 07.03.02.03.01 Пружина фиксатора УШМ-125 Пружина фиксатора В наличии: 79 1 20 ₽ 20 20 07.03.02.04.01 Клавиша фиксатора Нет данных о товаре 1 21 21 07.03.00.02.01 Гайка специальная М6х5,6 Нет данных о товаре 1 22 22 07.03.00.01.01 Шестерня коническая УШМ-125 Шестерня коническая Z=11 В наличии: 1 1 100 ₽ 23 23 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Подшипник шариковый 608RZ Нет в наличии 1 250 ₽ 23 23 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS В наличии: 68 1 70 ₽ 24 24 00.02.99.01.02 Кольцо стопорное А22 УШМ-115;125 Кольцо стопорное А22 В наличии: 3 1 20 ₽ 25 25 07.04.02.01.01 Якорь с вентилятором УШМ-125 Якорь с вентилятором В наличии: 1 1 180 ₽ 26 26 00.01.01.01.25 Подшипник шариковый 607RS Подшипник шариковый 607RS В наличии: 2 1 200 ₽ 26 26 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS В наличии: 31 1 60 ₽ 27 27 07.04.02.02.01 Втулка резиновая Нет данных о товаре 1 28 28 07.04.00.07.01 Диафрагма Нет данных о товаре 1 29 29 00.02.03.01.34 Винт 4х65 Винт 4х65 В наличии: 10 2 130 ₽ 30 30 07.04.01.00.01 Статор в сборе УШМ-125,УШМ-115 Статор в сборе Нет в наличии 1 320 ₽ 31 31 00.10.04.01.05 Конденсатор 222 πF Нет в наличии 2 60 ₽ 32 32 07.02.00.02.01 Ручка боковая УШМ-125 Ручка боковая Нет в наличии 1 260 ₽ 33 33 07.04.00.08.01 Корпус двигателя УШМ-115;125 Корпус двигателя Нет в наличии 1 80 ₽ 34 34 07.04.03.01.01 Корпус щёткодержателя Нет данных о товаре 2 35 35 07.04.03.02.01 Щёткодержатель Нет данных о товаре 2 36 36 07.04.03.03.01 Щётка электрическая Нет данных о товаре 2 37 37 00.10.04.01.02 Конденсатор 0,22 μF MEX GPF 40/85/21 В наличии: 5 1 80 ₽ 38 38 00.10.01.04.02 Выключатель в сборе УШМ-115,УШМ-125 Выключатель в сборе KEDU HY28 5A/250V В наличии: 21 1 250 ₽ 39 39 07.04.00.02.01 Шайба Нет данных о товаре 2 40 40 07.04.00.09.01 Крышка корпуса двигателя УШМ-125 Крышка корпуса двигателя В наличии: 1 1 60 ₽ 41 41 07.04.00.01.01 Тяга выключателя Нет данных о товаре 1 42 42 07.04.00.03.01 Клавиша выключателя УШМ-115 Клавиша выключателя В наличии: 33 1 50 ₽ 43 43 07.04.00.04.01 Пружина Нет данных о товаре 1 44 44 07.04.00.06.01 Планка фиксации шнура УШМ-115;125 Планка фиксации шнура В наличии: 2 1 30 ₽ 45 45 00.02.03.01.02 Винт 4х12 Винт 4х12 В наличии: 17 2 10 ₽ 46 46 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт 4х20 В наличии: 6 2 30 ₽ 47 47 07.04.00.05.01 Трубка защитная шнура Нет данных о товаре 1 48 48 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой Н05VV-F/2х0,75мм² В наличии: 24 1 510 ₽ Кол-во: В корзину
