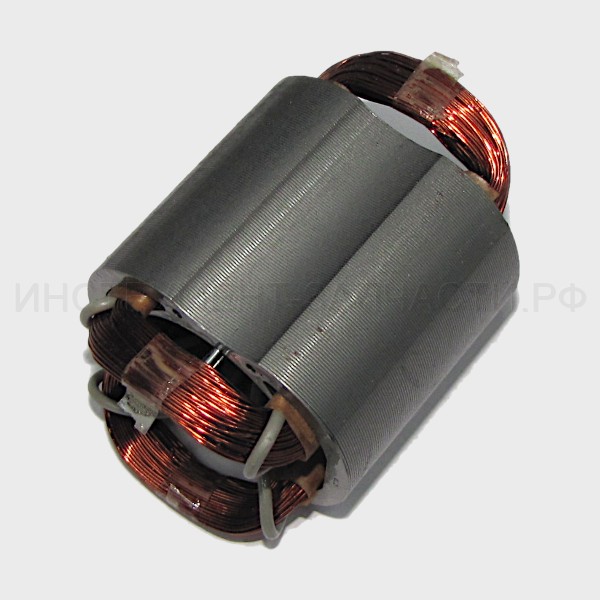

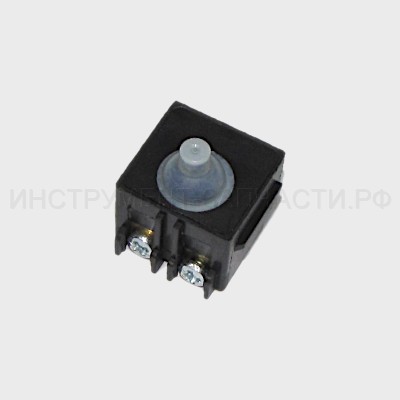

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-125/900 Схема актуальна для изделий, у которых серийный номер начинается с 516. Рис. 1 Угловая шлифмашина УШМ-125/900 (516.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F/2X0.75мм², 2м В наличии: 25 1 510 ₽ 2 2 410.04.00.01.00 Трубка защитная ФМ-40/1000Э Трубка защитная В наличии: 3 1 50 ₽ 3 3 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт В наличии: 4 1 20 ₽ 4 4 410.05.00.01.00 Крышка задняя УШМ-125/750 Крышка задняя В наличии: 1 1 50 ₽ 5 5 26.05.00.05.00 Планка фиксации шнура В наличии: 1 1 40 ₽ 6 6 410.04.04.00.00 Выключатель ФМ-40/1000Э Выключатель S125,6(6)A,250V~5E4 E В наличии: 3 1 200 ₽ 7 7 410.05.00.02.00 Корпус двигателя УШМ-125/750 Корпус двигателя Нет в наличии 1 100 ₽ 8 8 410.04.04.01.00 Клавиша выключателя УШМ-125/750 Клавиша выключателя Нет в наличии 1 20 ₽ 9 9 410.04.04.02.00 Тяга выключателя УШМ-125/750 Тяга выключателя Нет в наличии 1 30 ₽ 10 10 515.04.01.00.00 Статор в сборе УШМ-125/900 Статор в сборе Ø57x45(50) Нет в наличии 1 600 ₽ 11 11 410.04.02.02.00 Втулка резиновая УШМ-125/750 Втулка резиновая В наличии: 6 1 20 ₽ 12 12 00.01.01.01.25 Подшипник шариковый 607RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 2 1 200 ₽ 12 12 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) 607-2RS В наличии: 31 1 60 ₽ 13 13 410.04.03.01.00 Пружина спиральная УШМ-125/750 Пружина спиральная В наличии: 11 2 20 ₽ 14 14 410.04.03.02.00 Щеткодержатель УШМ-125/750 Щеткодержатель В наличии: 3 2 50 ₽ 15 15 410.04.03.03.00 Щетка электрическая УШМ-125/750 Щетка электрическая 5x8 В наличии: 12 2 80 ₽ 16 16 515.04.02.01.00 Якорь с вентилятором УШМ-125/900 Якорь с вентилятором Ø35x45(50) В наличии: 3 1 970 ₽ 17 17 26.03.02.02.00 Кольцо стопорное УШМ-125/1100 Э Кольцо стопорное В наличии: 11 1 70 ₽ 18 18 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 4 1 170 ₽ 18 18 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) 608-2RS В наличии: 68 1 70 ₽ 19 19 26.03.02.06.00 Кольцо УШМ-125/1100Э Кольцо В наличии: 21 1 60 ₽ 20 20 410.03.00.01.00 Шестерня коническая УШМ-125/750 Шестерня коническая Z=9 В наличии: 1 1 90 ₽ 21 21 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба пружинная Ø6 В наличии: 10 1 30 ₽ 22 22 00.02.01.01.06 Гайка 6-гранная Гайка M6 В наличии: 7 1 30 ₽ 23 23 410.04.00.02.00 Диафрагма Нет данных о товаре 1 24 24 410.03.02.01.00 Корпус редуктора УШМ-125/750 Корпус редуктора Нет в наличии 1 230 ₽ 25 25 410.03.02.02.00 Кнопка фиксатора шпинделя УШМ-125/750 Кнопка фиксатора шпинделя В наличии: 3 1 20 ₽ 26 26 26.03.02.04.00 Пружина фиксатора шпинделя УШМ-125/1100 Э Пружина фиксатора шпинделя В наличии: 11 1 40 ₽ 27 27 410.03.02.03.00 Фиксатор шпинделя УШМ-125/750 Фиксатор шпинделя Нет в наличии 1 30 ₽ 28 28 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт 4*20 В наличии: 6 4 30 ₽ 29 29 00.01.02.01.17 Подшипник роликовый NR-HK0808 Подшипник роликовый HK0808 (8х12х8) В наличии: 24 1 220 ₽ 30 30 410.02.00.02.00 Ручка боковая Нет данных о товаре 1 31 31 410.03.00.02.00 Колесо зубчатое коническое УШМ-125/750 Колесо зубчатое коническое Z=32 В наличии: 1 1 170 ₽ 32 32 410.03.00.03.00 Шпиндель УШМ-125/750 Шпиндель В наличии: 2 1 240 ₽ 33 33 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо пружинное Ø32 В наличии: 3 1 50 ₽ 34 34 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201RS (12х32х10) В наличии: 8 1 370 ₽ 34 34 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) 6201-2RS В наличии: 47 1 110 ₽ 35 35 410.03.01.01.00 Крышка редуктора УШМ-125/750 Крышка редуктора В наличии: 3 1 110 ₽ 36 36 00.02.04.01.27 Винт М4х14 Винт М*14 В наличии: 5 4 50 ₽ 37 37 411.02.01.00.00 Кожух защитный в сборе УШМ-125/750 Кожух защитный в сборе Ø125 В наличии: 2 1 390 ₽ 38 38 26.02.00.04.00 Фланец опорный шлифкруга Фланец опорный шлифкруга Ø14 (п. спекание) Нет в наличии 1 190 ₽ 39 39 07.02.00.03.01 Гайка крепления шлифкруга УШМ-115 Гайка крепления шлифкруга В наличии: 7 1 200 ₽ 40 40 07.02.00.01.01 Ключ специальный УШМ-115 Ключ специальный В наличии: 6 1 140 ₽ 41 41 00.02.03.01.25 Винт 3х11 Винт 3*11 Нет в наличии 2 20 ₽ 42 42 00.02.03.01.02 Винт 4х12 Винт 3*12 В наличии: 17 2 10 ₽ 43 43 00.10.04.01.02 Конденсатор Конденсатор 0,22µF K X2 MEX GPF 40/085/21/C В наличии: 5 1 80 ₽ Кол-во: В корзину
