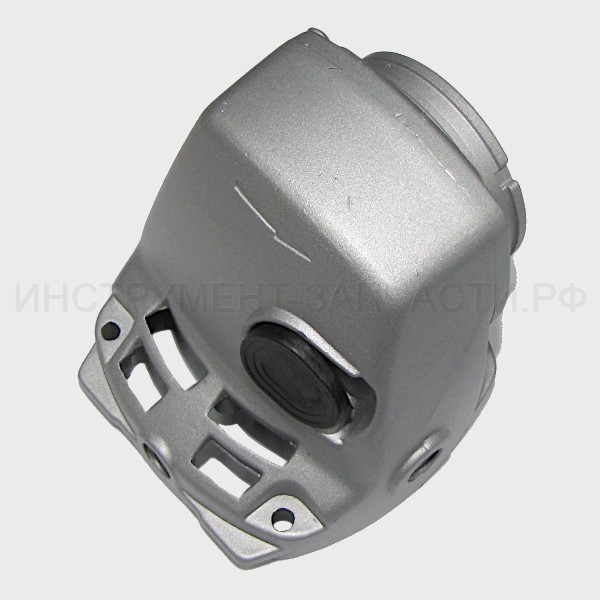

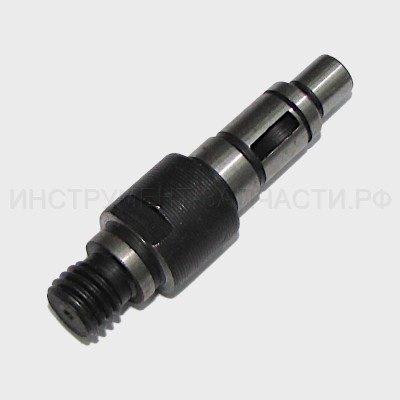

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-150/1300 Схема актуальна для изделий, у которых серийный номер начинается с 13. Рис. 1 Угловая шлифмашина УШМ-150/1300 (13.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 13.02.00.03.00 Гайка прижимная шлифкруга УШМ-150 Гайка крепления шлифкруга В наличии: 6 1 170 ₽ 2 2 13.02.00.04.00 Фланец опорный шлифкруга УШМ-150 Фланец опорный шлифкруга Нет в наличии 1 170 ₽ 3 3 00.02.04.04.01 Винт М6х20 кожуха Винт М6х20 Нет в наличии 1 30 ₽ 4 4 00.02.01.01.06 Гайка 6-гранная Гайка М6 В наличии: 7 1 30 ₽ 5 5 13.02.01.01.00 Кожух защитный УШМ-150 Кожух защитный Ø150 В наличии: 5 4 590 ₽ 6 6 00.02.04.01.03 Винт М5х20 Винт М5х15 Нет в наличии 4 20 ₽ 7 7 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная В14 В наличии: 1 4 20 ₽ 8 8 58.03.01.01.00 Крышка редуктора УШМ-150/1300 Крышка редуктора В наличии: 11 1 340 ₽ 9 9 13.03.01.02.00 Шпиндель УШМ-150 Шпиндель Нет в наличии 1 180 ₽ 9 9 010335(5) Шпиндель для Интерскол УШМ-150, AEZ, замена арт.13.03.01.02.00 Шпиндель Нет в наличии 1 260 ₽ 10 10 13.03.01.05.00 Шпонка сегментная УШМ-150 Шпонка сегментная 13X4 В наличии: 29 1 30 ₽ 11 11 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Подшипник шариковый 6002.2Z Нет в наличии 1 240 ₽ 11 11 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS В наличии: 62 1 110 ₽ 11 11 6002-2Z Подшипник (SKF) 15х32х9 Подшипник шариковый 6002-2Z SKF (Италия) Нет в наличии 1 320 ₽ 11 11 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник шариковый 6002-2RSH SKF (Италия) Нет в наличии 1 370 ₽ 12 12 13.03.01.03.00 Шайба фиксирующая УШМ-150 Крышка подшипника Ø28 В наличии: 6 1 60 ₽ 13 13 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 В наличии: 32 6 20 ₽ 14 14 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 В наличии: 19 3 10 ₽ 15 15 13.03.01.04.00 Колесо зубчатое коническое УШМ-150 Колесо зубчатое коническое Z=42 (возможна замена 35.03.01.05.00) В наличии: 12 1 500 ₽ 16 16 00.02.99.02.08 Кольцо стопорное В14 УШМ-150 Кольцо стопорное В14 В наличии: 3 1 90 ₽ 17 17 00.01.02.01.09 Подшипник игольчатый НК101410 МП-100 Э Подшипник роликовый НК101410 В наличии: 16 1 260 ₽ 18 18 00.02.03.01.53 Винт 5x30 Винт 5х30 В наличии: 1 4 30 ₽ 19 19 58.03.02.01.00 Корпус редуктора УШМ-150/1300 Корпус редуктора В наличии: 42 1 720 ₽ 19 19 010180(C) Корпус редуктора Интерскол УШМ-150/1300, AEZ Корпус редуктора в сборе с крышкой, фиксатором, пружиной и игольчатым подшипником Нет в наличии 1 1,400 ₽ 20 20 13.02.00.02.00 Ручка боковая УШМ-150 Ручка боковая В наличии: 3 1 240 ₽ 21 21 00.02.98.01.03 Кольцо пружинное проволочное В 7 Кольцо пружинное Ø6.3*1.2 В наличии: 81 1 30 ₽ 22 22 35.03.02.03.00 Пружина фиксатора шпинделя УШМ-1800М Пружина фиксатора В наличии: 20 1 30 ₽ 23 23 58.03.02.02.00 Фиксатор шпинделя УШМ-150/1300 Фиксатор шпинделя в сборе В наличии: 24 1 130 ₽ 24 24 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка 6-гранная М8 В наличии: 2 1 30 ₽ 25 25 13.03.02.05.00 Шестерня коническая УШМ-150 Шестерня коническая Z=13 (возможна замена 35.03.02.05.00) Нет в наличии 1 250 ₽ 26 26 00.01.01.01.22 Подшипник шариковый 6203 Z Подшипник шариковый 6201.2Z В наличии: 1 1 470 ₽ 26 26 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS В наличии: 50 1 110 ₽ 26 26 6201-2Z Подшипник (SKF) 12х32х10 Подшипник шариковый 6201-2Z SKF (Италия) Нет в наличии 1 320 ₽ 26 26 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH SKF (Италия) Нет в наличии 1 390 ₽ 27 27 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4х12 В наличии: 3 3 10 ₽ 28 28 13.04.02.01.00 Якорь с вентилятором УШМ-150 Якорь с вентилятором Нет в наличии 1 950 ₽ 28 28 №802 Якорь для Интерскол УШМ-150/1300, AEZ Якорь с вентилятором аналог арт.13.04.02.01.00 В наличии: 4 1 2,420 ₽ 29 29 13.04.00.01.00 Диафрагма УШМ-150 Диафрагма В наличии: 1 1 80 ₽ 30 30 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608.2Z Нет в наличии 1 220 ₽ 30 30 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS В наличии: 75 1 70 ₽ 30 30 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2Z SKF (Италия) Нет в наличии 1 380 ₽ 30 30 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH SKF (Италия) Нет в наличии 1 370 ₽ 31 31 13.04.02.02.00 Втулка резиновая УШМ-150 Втулка резиновая Нет в наличии 1 50 ₽ 32 32 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 4 30 ₽ 33 33 13.04.00.06.00 Ручка накладка УШМ-150 Ручка накладка Нет в наличии 1 170 ₽ 33 33 13.04.00.00.00 Рукоятка в комплекте (правая +левая) УШМ-150/1300 Рукоятка в комплекте (правая +левая) В наличии: 2 1 480 ₽ 34 34 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0,33 мкФ MEX GPF 40/85/21 В наличии: 5 1 290 ₽ 35 35 00.10.01.01.01 Выключатель в сборе KEDU HY44BC Выключатель в сборе KEDU HY44BC 250V 20(12)A 5E4 В наличии: 8 1 1,230 ₽ 36 36 00.02.03.01.02 Винт 4х12 Винт 4х12 В наличии: 17 2 10 ₽ 37 37 13.04.00.03.00 Планка фиксации шнура Нет в наличии 1 20 ₽ 38 38 13.04.00.05.00 Ручка УШМ-150 Ручка Нет в наличии 1 170 ₽ 38 38 13.04.00.00.00 Рукоятка в комплекте (правая +левая) УШМ-150/1300 Рукоятка в комплекте (правая +левая) В наличии: 2 1 480 ₽ 39 39 13.04.01.02.00 Спираль контактная УШМ-150 Спираль контактная В наличии: 35 2 30 ₽ 40 40 13.04.03.01.00 Корпус щёткодержателя УШМ-150 Щёткодержатель В наличии: 4 2 130 ₽ 41 41 13.04.03.02.00 Щётка электрическая УШМ-150 Щётка В наличии: 83 2 100 ₽ 42 42 13.04.03.03.00 Колпачок щёткодержателя УШМ-150 Колпачок щёткодержателя В наличии: 12 2 40 ₽ 45 45 13.04.00.04.00 Корпус двигателя УШМ-150 Корпус двигателя Нет в наличии 1 320 ₽ 46 46 13.04.01.01.00 Статор УШМ-150 Статор В наличии: 5 1 1,800 ₽ 46 46 №802(ST) Статор подходит для Интерскол УШМ-150/1300, AEZ Статор В наличии: 2 1 1,940 ₽ 47 47 00.02.03.01.12 Винт 4х68 ДП-1000ЭР Винт 4х68 Нет в наличии 2 50 ₽ 48 48 58.05.00.01.00 Заглушка УШМ-150/1300 Заглушка Нет в наличии 3 20 ₽ 49 49 13.04.00.02.00 Трубка защитная шнура Трубка защитная Нет в наличии 1 50 ₽ 50 50 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Шнур питания с вилкой H05VV-F/2х1,0мм² Нет в наличии 1 670 ₽ 51 51 58.03.02.05.00 Крышка подшипника УШМ-150/1300 Крышка подшипника Ø19,5 В наличии: 4 1 50 ₽ 52 52 07.02.00.01.01 Ключ специальный УШМ-115 Ключ специальный В наличии: 6 1 140 ₽ 53 53 00.02.02.01.08 Шайба гроверная диам.8 Шайба гроверная Ø8 В наличии: 10 1 50 ₽ 54 54 00.30.10.01.00 Ключ шестигранный Ключ торцевой 6-гранный S=5мм Нет в наличии 1 50 ₽ Кол-во: В корзину
