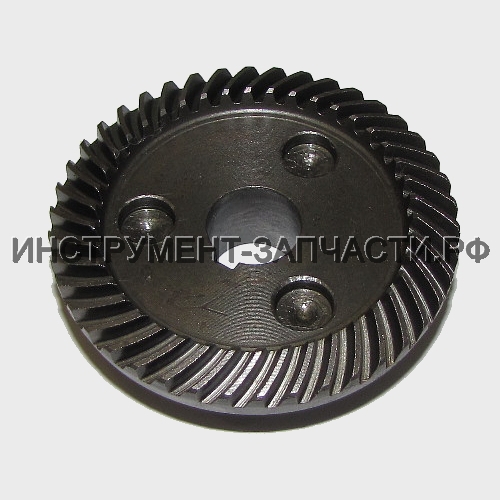

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-150 Схема актуальна для изделий, у которых серийный номер начинается с 13. Инструмент снят с производства Рис. 1 Угловая шлифмашина УШМ-150 (13.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 00.30.10.01.00 Ключ шестигранный Ключ торцевой 6-гранный Нет в наличии 1 50 ₽ 1 1 13.02.00.02.00 Ручка боковая УШМ-150 Ручка боковая В наличии: 3 1 240 ₽ 2 2 13.03.02.02.00 Кнопка фиксации шпинделя УШМ-150 Кнопка фиксации шпинделя Нет в наличии 1 30 ₽ 3 3 13.03.02.03.00 Пружина фиксатора УШМ-150 Пружина фиксатора В наличии: 27 1 50 ₽ 4 4 13.03.02.04.00 Фиксатор шпинделя УШМ-150 Фиксатор шпинделя В наличии: 1 1 60 ₽ 5 5 00.02.03.01.15 Винт 5х32 УШМ-150 Винт 5х32 Нет в наличии 4 30 ₽ 6 6 00.01.02.01.04 Подшипник роликовый НК1010SZ Подшипник роликовый НК1010SZ В наличии: 5 1 200 ₽ 7 7 00.02.99.02.08 Кольцо стопорное В14 УШМ-150 Кольцо стопорное В14 В наличии: 3 1 90 ₽ 8 8 13.03.01.04.00 Колесо зубчатое коническое УШМ-150 Колесо зубчатое коническое Z=42 В наличии: 12 1 500 ₽ 9 9 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4х12 В наличии: 3 6 10 ₽ 10 10 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 В наличии: 32 6 20 ₽ 11 11 13.03.01.03.00 Шайба фиксирующая УШМ-150 Шайба фиксирующая В наличии: 6 2 60 ₽ 12 12 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Подшипник шариковый 6002Z Нет в наличии 1 240 ₽ 12 12 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS В наличии: 110 1 70 ₽ 12 12 6002-2Z Подшипник (SKF) 15х32х9 Подшипник шариковый 6002-2Z SKF (Италия) Нет в наличии 1 320 ₽ 12 12 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник шариковый 6002-2RSH SKF (Италия) Нет в наличии 1 370 ₽ 13 13 13.03.01.05.00 Шпонка сегментная УШМ-150 Шпонка сегментная 4х4,8х12 В наличии: 29 1 30 ₽ 14 14 13.03.01.02.00 Шпиндель УШМ-150 Шпиндель Нет в наличии 1 180 ₽ 14 14 010335(5) Шпиндель для Интерскол УШМ-150, AEZ, замена арт.13.03.01.02.00 Шпиндель Нет в наличии 1 260 ₽ 15 15 13.03.01.01.00 Крышка редуктора УШМ-150 Крышка редуктора В наличии: 4 1 340 ₽ 16 16 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная Ø5 В наличии: 1 4 20 ₽ 17 17 00.02.04.01.03 Винт М5х20 Винт М5х15 Нет в наличии 4 20 ₽ 18/19/45 18/19/45 13.02.01.00.00 Кожух защитный в сборе Нет в наличии 1 400 ₽ 20 20 13.02.00.04.00 Фланец опорный шлифкруга УШМ-150 Фланец опорный шлифкруга Нет в наличии 1 170 ₽ 21 21 13.02.00.03.00 Гайка прижимная шлифкруга УШМ-150 Гайка прижимная шлифкруга В наличии: 6 1 170 ₽ 22 22 13.02.00.01.00 Ключ специальный Нет в наличии 1 140 ₽ 23 23 13.03.02.01.00 Корпус редуктора УШМ-150 Корпус редуктора Нет в наличии 1 680 ₽ 24 24 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка 6-гранная М8 В наличии: 1 1 30 ₽ 25 25 00.02.02.01.08 Шайба гроверная диам.8 Шайба гроверная Ø8 В наличии: 10 1 50 ₽ 26 26 13.03.02.05.00 Шестерня коническая УШМ-150 Шестерня коническая Z=13 Нет в наличии 1 250 ₽ 26 26 13.03.02.05.01 Шестерня коническая УШМ-150/1300 Шестерня коническая Z=13 без паза В наличии: 9 1 250 ₽ 27 27 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Подшипник шариковый 6201Z В наличии: 3 1 370 ₽ 27 27 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS В наличии: 47 1 110 ₽ 27 27 6201-2Z Подшипник (SKF) 12х32х10 Подшипник шариковый 6201-2Z SKF (Италия) Нет в наличии 1 320 ₽ 27 27 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH SKF (Италия) Нет в наличии 1 390 ₽ 28 28 13.04.02.01.00 Якорь с вентилятором УШМ-150 Якорь с вентилятором Нет в наличии 1 950 ₽ 28 28 №802 Якорь для Интерскол УШМ-150/1300, AEZ Якорь с вентилятором аналог арт.13.04.02.01.00 В наличии: 4 1 2,420 ₽ 29 29 13.04.00.01.00 Диафрагма УШМ-150 Диафрагма В наличии: 1 1 80 ₽ 30 30 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608Z Нет в наличии 1 220 ₽ 30 30 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS В наличии: 68 1 70 ₽ 30 30 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z SKF (Италия) Нет в наличии 1 380 ₽ 30 30 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH SKF (Италия) Нет в наличии 1 370 ₽ 31 31 13.04.02.02.00 Втулка резиновая УШМ-150 Втулка резиновая Нет в наличии 1 50 ₽ 32 32 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 4 30 ₽ 33 33 13.04.00.06.00 Ручка накладка УШМ-150 Ручка накладка Нет в наличии 1 170 ₽ 33 33 13.04.00.00.00 Рукоятка в комплекте (правая +левая) УШМ-150/1300 Рукоятка в комплекте (правая +левая) В наличии: 1 1 480 ₽ 34 34 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0,33 мкФ MEX GPF 40/85/21 В наличии: 5 1 290 ₽ 35 35 00.10.01.01.01 Выключатель в сборе KEDU HY44BC Выключатель в сборе KEDU HY44BC В наличии: 7 1 1,230 ₽ 36 36 00.02.03.01.02 Винт 4х12 Винт 4х12 В наличии: 17 2 10 ₽ 37 37 13.04.00.03.00 Планка фиксации шнура Нет в наличии 1 20 ₽ 38 38 13.04.00.05.00 Ручка УШМ-150 Ручка Нет в наличии 1 170 ₽ 38 38 13.04.00.00.00 Рукоятка в комплекте (правая +левая) УШМ-150/1300 Рукоятка в комплекте (правая +левая) В наличии: 1 1 480 ₽ 39 39 13.04.03.01.00 Корпус щёткодержателя УШМ-150 Корпус щёткодержателя В наличии: 4 2 130 ₽ 40 40 13.04.03.02.00 Щётка электрическая УШМ-150 Щётка электрическая В наличии: 83 2 100 ₽ 41 41 13.04.03.03.00 Колпачок щёткодержателя УШМ-150 Колпачок щёткодержателя В наличии: 12 В резерве : 4 2 40 ₽ 42 42 13.04.00.04.00 Корпус двигателя УШМ-150 Корпус двигателя Нет в наличии 1 320 ₽ 43 43 13.04.01.01.00 Статор УШМ-150 Статор В наличии: 5 1 1,800 ₽ 43 43 №802(ST) Статор подходит для Интерскол УШМ-150/1300, AEZ Статор В наличии: 2 1 1,940 ₽ 44 44 00.02.03.01.12 Винт 4х68 ДП-1000ЭР Винт 4х68 Нет в наличии 2 50 ₽ 46 46 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Шнур питания с вилкой H05VV-F/2х1,0мм² Нет в наличии 1 670 ₽ 47 47 13.04.00.02.00 Трубка защитная шнура Нет в наличии 1 50 ₽ 48 48 13.04.01.02.00 Спираль контактная УШМ-150 Спираль контактная В наличии: 31 2 30 ₽ Кол-во: В корзину
