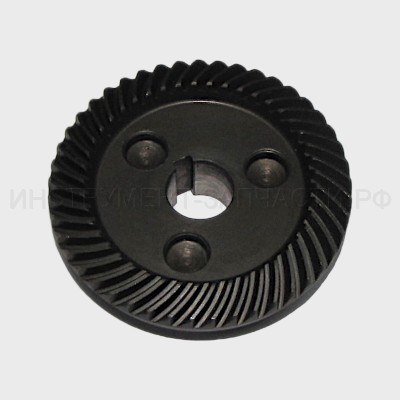

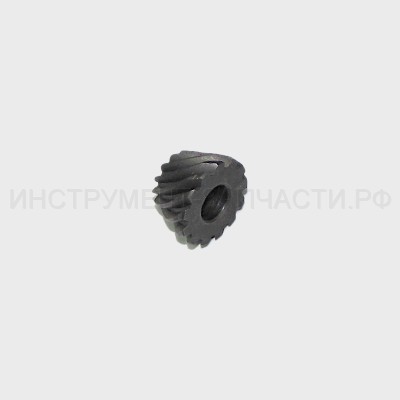

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-180/1800М Схема актуальна для изделий, у которых серийный номер начинается с 59. Рис. 1 Угловая шлифмашина УШМ-180/1800М (59.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 13.02.00.03.00 Гайка прижимная шлифкруга УШМ-150 Гайка крепления шлифкруга Ø42, М14 В наличии: 6 1 170 ₽ 2 2 07.02.00.04.01 Фланец опорный шлифкруга УШМ-115;125 Фланец опорный шлифкруга Ø42х16х8 В наличии: 8 1 150 ₽ 3 3 35.02.01.01.00 Кожух защитный УШМ-1800М Кожух защитный Ø195 В наличии: 2 1 660 ₽ 4 4 00.02.01.01.06 Гайка 6-гранная Гайка М6 М6 В наличии: 7 1 30 ₽ 5 5 00.02.04.01.07 Винт М8х25 Винт М8х25 (S6) Нет в наличии 1 50 ₽ 6 6 010335(9) Шпиндель для Интерскол УШМ-1800М, AEZ, замена арт.35.03.01.03.00 под 202-й подшипник Шпиндель под 202-й подшипник Нет в наличии 1 260 ₽ 6 6 35.03.01.03.00 Шпиндель УШМ-1800М Шпиндель В наличии: 5 1 240 ₽ 7 7 13.03.01.05.00 Шпонка сегментная УШМ-150 Шпонка сегментная 4х5х13 В наличии: 29 1 30 ₽ 8 8 00.02.04.01.03 Винт М5х20 Винт М5х16 (М5х15) Нет в наличии 4 20 ₽ 10 10 59.03.01.01.00 Крышка редуктора УШМ-180/1800М Крышка редуктора с 2020г крышка редуктора поставляется с модификацией под 6002-й подшипник. Со шпинделем под 202-й подшипник и с 202-м подшипником не применять. В наличии: 4 1 340 ₽ 11 11 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Подшипник шариковый 6002.2RS 6002.2RS (15х32х9) Нет в наличии 1 240 ₽ 11 11 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник шариковый 6002-2RSH 6002-2RSH (15х32х9) SKF (Италия) Нет в наличии 1 370 ₽ 11 11 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS 6002-2RS (15х32х9) В наличии: 110 1 70 ₽ 12 12 13.03.01.03.00 Шайба фиксирующая УШМ-150 Шайба фиксирующая Ø28хØ41х2 В наличии: 6 1 60 ₽ 14 14 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 M4x10 В наличии: 19 6 10 ₽ 15 15 13.03.01.04.00 Колесо зубчатое коническое УШМ-150 Колесо зубчатое коническое Z-42 (возможна замена 35.03.01.05.00) В наличии: 12 1 500 ₽ 15 15 35.03.01.05.00 Колесо зубчатое коническое УШМ-1800М Колесо зубчатое коническое Z=42 (возможна замена 13.03.01.04.00) Нет в наличии 1 500 ₽ 15 15* 58.03.01.04.00 Колесо зубчатое коническое Z-45 (с 01.11.2018г.) В наличии: 11 1 500 ₽ 16 16 00.02.99.02.19 Кольцо стопорное для вала (В14) Кольцо стопорное для вала В14 Нет в наличии 1 70 ₽ 17 17 00.01.03.01.04 Подшипник скольжения 10х15х10 Подшипник cкольжения Ø10хØ15х9.7 В наличии: 15 1 100 ₽ 18 18 00.02.99.02.04 Кольцо стопорное В6 ДУ-1000ЭР Кольцо пружинное (Ø6.3хØ1.2) В наличии: 126 1 10 ₽ 19 19 35.02.00.01.00 Ручка боковая УШМ-1800 Ручка боковая В наличии: 3 1 330 ₽ 20 20 00.02.03.01.16 Винт 5х40 Винт саморез ST5х40C Нет в наличии 4 50 ₽ 21 21 180.03.02.03.00 Пружина фиксатора УПМ-180/1300ЭМ Пружина фиксатора В наличии: 54 1 30 ₽ 22 22 35.03.02.04.00 Фиксатор шпинделя УШМ-1800М Фиксатор шпинделя в сборе В наличии: 48 1 90 ₽ 23 23 59.03.02.01.00 Корпус редуктора УШМ-180/1800М Корпус редуктора В наличии: 31 1 970 ₽ 23 23 010180(B) Корпус редуктора Интерскол УШМ-180/1800М, AEZ Корпус редуктора в сборе с крышкой, фиксатором в сборе и втулкой скольжения Крышка редуктора под 202-й подшипник Нет в наличии 1 1,140 ₽ 24 24 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8х1 М8х1 В наличии: 1 1 30 ₽ 25 25 13.03.02.05.01 Шестерня коническая УШМ-150/1300 Шестерня коническая Z=13 без паза (с 01.01.2015г.) В наличии: 9 1 250 ₽ 25 25 35.03.02.05.01 Шестерня коническая Z=13 без паза (возможна замена 13.03.02.05.01) с 01.01.2015г. Нет данных о товаре 1 25 25* 58.03.02.05.01 Шестерня коническая Z-13 (с 01.11.2018г.) В наличии: 12 1 250 ₽ 25 25** 13.03.02.05.00 Шестерня коническая УШМ-150 Шестерня коническая Z=13 с пазом (c 01.01.2008г.) Нет в наличии 1 250 ₽ 25 25** 35.03.02.05.00 Шестерня коническая УШМ-1800М Шестерня коническая Z=13 с пазом (возможна замена 13.03.02.05.00) c 01.01.2008г.) Нет в наличии 1 280 ₽ 26 26 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Подшипник шариковый 6201.2Z 6201.2Z (12х32х10) В наличии: 3 1 370 ₽ 26 26 6201-2Z Подшипник (SKF) 12х32х10 Подшипник шариковый 6201-2Z 6201-2Z (12х32х10) SKF (Италия) Нет в наличии 1 320 ₽ 26 26 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 26 26 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 45 1 110 ₽ 27 27 13.03.01.03.00 Шайба фиксирующая УШМ-150 Шайба фиксирующая Ø28хØ41х2 В наличии: 6 1 60 ₽ 28 28 35.04.02.01.01 Якорь с вентилятором УШМ-180/1800М Якорь с вентилятором В наличии: 4 1 3,390 ₽ 28 28* 35.04.02.01.00 Якорь с вентилятором УШМ-1800 М Якорь с вентилятором Ø49хh50мм до 31.12.2013г. Нет в наличии 1 3,010 ₽ 29 29 00.01.01.01.03 Подшипник шариковый 629Z Подшипник шариковый 629.2Z 629-2Z (9х26х8) В наличии: 7 1 180 ₽ 29 29 629-2Z Подшипник (SKF) 9х26х8 Подшипник шариковый 629-2Z 629-2Z (9х26х8) SKF (Италия) Нет в наличии 1 340 ₽ 29 29 629-2RSH Подшипник 629-2RSH (SKF) 9х26х8 Подшипник шариковый 629-2RSH 629-2RSH (9х26х8) SKF (Италия) Нет в наличии 1 390 ₽ 29 29 629-2ZZ Подшипник 180029/629-2ZZ Подшипник шариковый 629-2ZZ 629-2ZZ (9х26х8) В наличии: 19 1 80 ₽ 29 29 629-2RSH Подшипник 629-2RSH (SKF) 9х26х8 Подшипник шариковый 629-2RSH 629-2RSH (9х26х8) Нет в наличии 1 390 ₽ 30 30 35.04.02.02.00 Втулка резиновая УШМ-1800М Втулка резиновая В наличии: 36 1 50 ₽ 31 31 35.04.00.01.00 Диафрагма УШМ-1800М Диафрагма В наличии: 3 1 90 ₽ 32 32 00.02.03.01.40 Винт 5х85 Винт саморез ST5х85C Нет в наличии 2 80 ₽ 33 33 35.04.01.00.01 Статор в сборе УШМ-180/1800М Статор в сборе Ø81хØ48.5хh50мм с 01.01.2014г. В наличии: 4 1 2,570 ₽ 33 33 35.04.01.00.00 Статор в сборе УШМ-1800М Статор в сборе Ø81хØ50хh50мм до 31.12.2013г. Нет в наличии 1 1,480 ₽ 34 34 13.04.01.02.00 Спираль контактная УШМ-150 Спираль контактная В наличии: 31 2 30 ₽ 36 36 35.04.00.02.00 Корпус двигателя УШМ-1800М Корпус двигателя Нет в наличии 1 330 ₽ 38 38 35.04.03.01.00 Щеткодержатель УШМ-1800М Щеткодержатель В наличии: 6 2 200 ₽ 39 39 35.04.03.02.00 Щетка электрическая УШМ-1800М Щетка электрическая В наличии: 42 2 100 ₽ 40 40 35.04.03.03.00 Колпачок щеткодержателя УШМ-1800М Колпачок щеткодержателя В наличии: 2 2 60 ₽ 41+45 41+45 35.04.00.00.00 Рукоятка в комплекте (правая +левая) УШМ-180/1800М Рукоятка комплект (пр.+лев.) поз.41+поз.45 В наличии: 1 1 520 ₽ 42 42 35.04.00.08.00 Пружина фиксатора ручки УШМ-1800М Пружина фиксатора ручки В наличии: 2 1 50 ₽ 43 43 35.04.00.07.00 Кнопка фиксатора поворота ручки УШМ-1800М Кнопка-фиксатор поворота ручки В наличии: 1 1 50 ₽ 44 44 00.10.07.01.01 Блок электронный УШМ-2300М Блок электронный XS-12/D3 16(16)/250~5Е4 В наличии: 4 1 630 ₽ 46 46 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4x14 В наличии: 4 4 20 ₽ 47 47 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0.33 мкФ MEX GPF 40/85/21 В наличии: 5 1 290 ₽ 48 48 00.10.01.01.01 Выключатель в сборе KEDU HY44BC Выключатель в сборе KEDU HY44BC В наличии: 7 1 1,230 ₽ 49 49 95.04.00.02.00 Трубка защитная Трубка защитная шнура Нет в наличии 1 40 ₽ 50 50 00.10.02.02.02 Шнур питания с вилкой ПЦ-16Т Шнур питания с вилкой H07RN-F 2х1.0мм² В наличии: 2 1 840 ₽ 51 51 15.04.00.06.00 Планка фиксации шнура МП-100Э Планка фиксации шнура Комплект 34727900501 Нет в наличии 1 20 ₽ 53 53 06.01.04.01.00 Ключ специальный УШМ-2000 Ключ специальный dxb - 4x30мм; L-230-245мм В наличии: 7 1 140 ₽ Кол-во: В корзину
