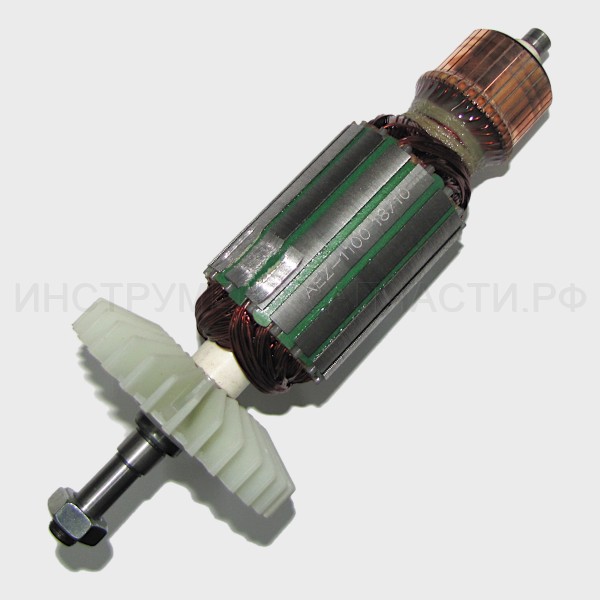

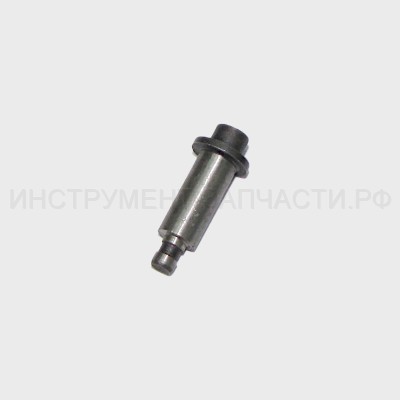

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-22/230 Схема актуальна для изделий, у которых серийный номер начинается с 355. Рис. 1 Угловая шлифмашина УШМ-22/230 (355.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 234.02.00.01.00 Гайка прижимная шлифкруга УШМ-22/230 Гайка прижимная шлифкруга Нет в наличии 1 160 ₽ 2 2 234.02.00.02.00 Кольцо резиновое УШМ-22/230 Кольцо резиновое Ø20,35х1,78 В наличии: 2 1 20 ₽ 3 3 234.02.00.03.00 Фланец опорный шлифкруга УШМ-22/230 Фланец опорный шлифкруга В наличии: 4 1 160 ₽ 4 4 234.02.00.04.00 Кожух защитный в сборе УШМ-22/230 Кожух защитный в сборе Ø230 В наличии: 1 1 650 ₽ 5 5 234.02.00.05.00 Винт M8x30 DIN-912 Нет данных о товаре 1 6 6 00.02.99.02.04 Кольцо стопорное В6 ДУ-1000ЭР Кольцо пружинное Кольцо А6 Хим.фос.прм. ГОСТ 13942-86 В наличии: 126 1 10 ₽ 7 7 234.03.00.01.00 Шпиндель УШМ-22/230 Шпиндель М14 В наличии: 1 1 410 ₽ 8 8 00.02.04.01.03 Винт М5х20 Винт Винт В2.М5-6gх16.48 по ГОСТ 17473-80 Нет в наличии 3 20 ₽ 8a 8a 00.02.04.01.25 Винт Винт М5-6gх25.48.019 по ГОСТ 11738-84 Нет данных о товаре 1 8b 8b 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба пружинная Шайба 5 65Г ГОСТ 6402-70 В наличии: 1 4 20 ₽ 8c/20a 8c/20a 00.02.02.02.13 Шайба 5-9,5-1/Б Шайба плоская Шайба С5.04.019 ГОСТ 10450-78 Нет в наличии 8 20 ₽ 9 9 234.03.00.02.00 Крышка редуктора УШМ-22/230 Крышка редуктора Нет в наличии 1 440 ₽ 10 10 234.03.00.03.00 Вкладыш УШМ-22/230 Вкладыш Ø6x10 В наличии: 2 1 20 ₽ 11 11 234.03.00.04.00 Кольцо резиновое УШМ-22/230 Кольцо резиновое Ø76xØ2 Нет в наличии 1 20 ₽ 12 12 234.03.00.05.00 Шайба защитная Нет данных о товаре 1 13 13 00.01.01.01.29 Подшипник шариковый 6203RS Подшипник шариковый 6203.2RS (17x40x12) В наличии: 5 1 280 ₽ 13 13 6203-2RS Подшипник 180203/6203-2RS Подшипник шариковый 6203-2RS (17x40x12) В наличии: 27 1 160 ₽ 13 13 6203-2RSH Подшипник 6203-2RSH (SKF) 17х40х12 Подшипник шариковый 6203-2RSH (17x40x12) SKF (Италия) Нет в наличии 1 430 ₽ 14 14 234.03.00.06.00 Шайба прижимная Нет данных о товаре 1 15 15 00.02.04.01.01 Винт М4х10 УШМ-115 Винт Винт В2.М4-6gх10.48 по ГОСТ 17473-80 В наличии: 19 3 10 ₽ 15a 15a 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Шайба 4 65Г ГОСТ 6402-70 В наличии: 32 3 20 ₽ 16 16 234.03.00.07.00 Колесо зубчатое УШМ-230/2100T Колесо зубчатое z=52, m=1,57 В наличии: 1 1 880 ₽ 17 17 00.01.02.01.05 Подшипник роликовый НК101610 Подшипник игольчатый HK101610 (10х16х10) В наличии: 4 1 170 ₽ 18 18 355.03.01.01.00 Кольцо резиновое Ø6х1 Нет данных о товаре 1 19 19 355.03.01.02.00 Фиксатор шпинделя УШМ-22/230 Фиксатор шпинделя В наличии: 2 1 130 ₽ 20 20 00.02.03.01.52 Винт 5х35 Винт 5х35 В наличии: 10 4 40 ₽ 21 21 234.03.01.01.00 Пружина фиксатора УШМ-22/230 Пружина фиксатора Нет в наличии 1 40 ₽ 22 22 355.03.01.03.00 Кнопка фиксатора шпинделя Нет данных о товаре 1 23 23 355.03.00.01.00 Корпус редуктора Нет данных о товаре 1 24 24 234.03.00.08.00 Гайка специальная М10х1 Нет данных о товаре 1 25 25 234.03.00.09.00 Шестерня коническая УШМ-22/230 Шестерня коническая z=12, m=1,57 В наличии: 1 1 570 ₽ 26 26 355.03.00.02.00 Шайба Ø19.5xØ27.8x0.8 Нет данных о товаре 1 27 27 355.03.00.03.00 Кольцо войлочное Ø16xØ28x5 Нет данных о товаре 1 28 28 355.03.00.04.00 Шайба Ø16xØ31.5x0.5 Нет данных о товаре 1 29 29 00.01.01.01.24 Подшипник шариковый 6201ZZ Подшипник шариковый 6201.2RS/2Z(12x32x10) Нет в наличии 1 370 ₽ 29 29 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12x32x10) В наличии: 50 1 110 ₽ 29 29 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH (12x32x10) SKF (Италия) Нет в наличии 1 390 ₽ 30 30 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо пружинное Кольцо В32.60C2A ГОСТ 13943-86 В наличии: 3 1 50 ₽ 31 31 355.04.02.00.00 Якорь с вентилятором Ø48,9x60 Нет данных о товаре 1 31 31 №1100 Якорь с вентилятором для Интерскол УШМ-22/230, Фелисатти AG-22/6, AEZ Якорь с вентилятором Ø48,9x60 В наличии: 1 1 2,730 ₽ 32 32 00.01.01.01.03 Подшипник шариковый 629Z Подшипник шариковый 629.2Z (9х26х8) В наличии: 9 1 180 ₽ 32 32 629-2RS Подшипник 180029/629-2RS Подшипник шариковый 629-2RS (9х26х8) В наличии: 33 1 80 ₽ 32 32 629-2RSH Подшипник 629-2RSH (SKF) 9х26х8 Подшипник шариковый 629-2RSH (9х26х8) SKF (Италия) Нет в наличии 1 390 ₽ 33 33 234.04.02.02.00 Втулка демпфирующая УШМ-22/230 Втулка демпфирующая Ø26xØ31x9.5 Нет в наличии 1 50 ₽ 34 34 355.05.00.01.00 Диафрагма Нет данных о товаре 1 35 35 00.02.03.01.40 Винт 5х85 Винт ST5x85C Нет в наличии 2 80 ₽ 36 36 355.04.01.00.00 Статор Ø85x60 Нет данных о товаре 1 39 39 00.02.03.01.02 Винт 4х12 Винт Винт 2-4х12.016 ГОСТ 10621-80 В наличии: 17 4 10 ₽ 40 40 355.05.00.02.00 Крышка щеточного узла (правая) Нет данных о товаре 1 41 41 234.04.03.03.00 Щётка электрическая УШМ-22/230 Щётка электрическая 7x17x25 В наличии: 16 2 240 ₽ 42 42 234.04.03.02.00 Щеткодержатель (335372000) УШМ-22/230 Щеткодержатель (335372000) 7x17 В наличии: 4 2 180 ₽ 43 43 234.04.03.01.00 Пружина щетки УШМ-22/230 Пружина щетки Нет в наличии 2 50 ₽ 44 44 355.05.00.03.00 Корпус двигателя Нет данных о товаре 1 45 45 355.05.00.04.00 Крышка щеточного узла (левая) Нет данных о товаре 1 46 46 00.10.07.01.14 Блок плавного пуска УШМ-22/230 Блок плавного пуска RT230-20A 230V~50/60Hz, 20A В наличии: 1 1 1,360 ₽ 47 47 234.05.00.07.00 Стопор УШМ-22/230 Стопор Нет в наличии 1 60 ₽ 48 48 234.05.00.06.00 Пружина стопора УШМ-22/230 Пружина стопора Нет в наличии 1 40 ₽ 49 49 355.05.00.05.00 Ручка накладка Нет данных о товаре 1 50 50 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт Винт 2-4х20 по ГОСТ 10621-80 В наличии: 6 4 30 ₽ 51 51 00.10.01.01.11 Выключатель в сборе KEDU 114711001 Выключатель в сборе KEDU 114712001 EN1058 250V~50Hz 16(16)A~5E4 В наличии: 5 1 640 ₽ 52 52 355.05.00.06.00 Ручка Нет данных о товаре 1 53 53 234.04.00.01.00 Трубка защитная УШМ-22/230 Трубка защитная Ø9.5мм,Ø10мм Нет в наличии 1 70 ₽ 54 54 00.10.02.02.03 Шнур питания с вилкой УШМ-22/230 Шнур питания с вилкой H07RN-F/2x1,5мм², L=3м Нет в наличии 1 1,290 ₽ 55 55 09.01.04.01.00 Ключ специальный УШМ-2300М Ключ специальный В наличии: 3 1 170 ₽ 56 56 69.02.00.01.00 Ручка боковая УШМ-230/2600М Ручка боковая В наличии: 1 1 300 ₽ 57 57 234.04.00.02.00 Планка крепления шнура Нет данных о товаре 1 58 58 00.02.03.01.04 Винт 4х16 Винт Винт 2-4х16 по ГОСТ 10621-80 В наличии: 14 1 30 ₽ Кол-во: В корзину
