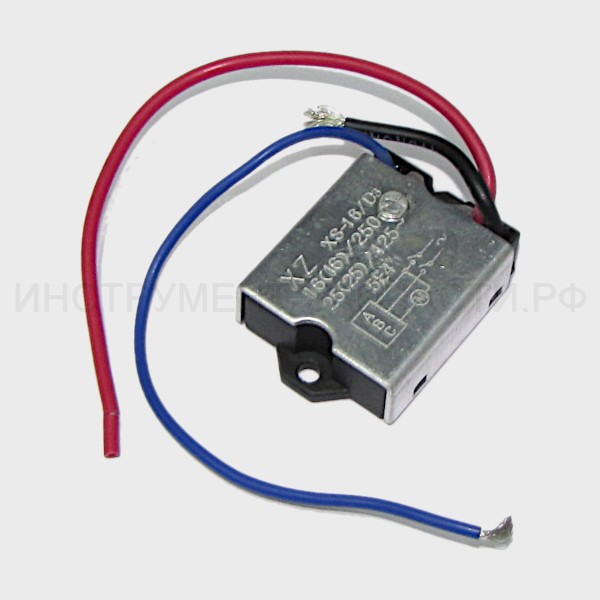

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-230/2000М Схема актуальна для изделий, у которых серийный номер начинается с 547 или 628. Рис. 1 Угловая шлифмашина УШМ-230/2000М (547.*/628.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 547.02.01.00.00 Кожух защитный УШМ-230/2000M Кожух защитный Q235 В наличии: 2 1 420 ₽ 2 2 07.02.00.03.01 Гайка крепления шлифкруга УШМ-115 Гайка крепления шлифкруга Ø42, М14 В наличии: 7 1 170 ₽ 2 2* 26.02.00.04.01 Гайка крепления шлифкруга Ø41 УШМ-230/2000M Замена(аналог) или составная часть для замены поз.2 В наличии: 8 1 130 ₽ 2 2* 528.02.00.01.00 Гайка крепления шлифкруга УШМ-125/700 Замена(аналог) или составная часть для замены поз.2 В наличии: 7 1 90 ₽ 3 3 547.02.00.04.01 Фланец посадочный Ø41 УШМ-230/2000M Фланец посадочный Ø41 В наличии: 2 1 150 ₽ 4 4 547.03.01.03.00 Шпиндель УШМ-230/2000M Шпиндель 45# В наличии: 2 1 190 ₽ 5 5 547.03.01.01.01 Крышка корпуса редуктора УШМ-230/2000M Крышка корпуса редуктора ZL104 В наличии: 2 1 260 ₽ 6 6 00.62.02.04.00 Подшипник 6202RS УШМ-230/2000M Подшипник шариковый 6202RS (15x35x11) В наличии: 1 1 360 ₽ 6 6 6202-2RSH Подшипник 6202-2RSH (SKF) 15х35х11 Подшипник шариковый 6202-2RSH 6202-2RSH (15х35х11) SKF (Италия) В наличии: 10 1 350 ₽ 6 6 6202-2RS Подшипник 180202/6202-2RS Подшипник шариковый 6202-2RS 6202-2RS (15х35х11) В наличии: 33 1 110 ₽ 6 6* 00.01.01.01.15 Подшипник 6202RZ Замена(аналог) или составная часть для замены поз.6 Нет в наличии 1 260 ₽ 6 6* 00.01.01.01.35 Подшипник шариковый Замена(аналог) или составная часть для замены поз.6 Нет в наличии 1 270 ₽ 7 7 547.62.02.04.01 Шайба крепления подшипника УШМ-230/2000M Шайба крепления подшипника В наличии: 2 1 20 ₽ 8 8 547.03.01.03.01 Шпонка 4x13 УШМ-230/2000M Шпонка 4x13 В наличии: 4 1 30 ₽ 9 9 547.03.01.04.01 Колесо зубчатое коническое Z2:48T УШМ-230/2000M Колесо зубчатое коническое Z2:48T В наличии: 2 1 390 ₽ 10 10 547.03.02.03.00 Пружина (Ø14) УШМ-230/2000M Пружина Ø14 В наличии: 2 1 30 ₽ 11 11 00.01.02.01.02 Подшипник роликовый НК061009 Подшипник роликовый HK101412 (10x14x12) В наличии: 5 1 170 ₽ 12 12 547.03.01.01.00 Корпус редуктора УШМ-230/2000M Корпус редуктора ZL104 В наличии: 1 1 720 ₽ 13 13 00.02.99.02.17 Кольцо стопорное В6 Кольцо стопорное для вала Ø6 В наличии: 29 1 30 ₽ 14 14 547.03.02.03.01 Пружина УШМ-230/2000M Пружина 65Mn В наличии: 5 1 10 ₽ 15 15 547.02.01.01.00 Фиксатор шпинделя с кнопкой Стандарт черн. В наличии: 5 1 100 ₽ 15 15* 547.02.01.01.01 Фиксатор шпинделя с кнопкой "Машинстор" (зелен.) Нет данных о товаре 1 16 16 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка M8 В наличии: 1 1 20 ₽ 17 17 547.03.02.02.01 Шестерня коническая Z1:11 УШМ-230/2000M Шестерня коническая Z1:11 В наличии: 4 1 300 ₽ 19 19 00.01.01.01.41 Подшипник шариковый 6201-2RZ Подшипник шариковый 6201RS В наличии: 6 1 310 ₽ 19 19 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 19 19 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 42 1 110 ₽ 19 19* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.19 В наличии: 1 1 360 ₽ 19 19* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.19 В наличии: 3 1 310 ₽ 19 19* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.19 Нет в наличии 1 310 ₽ 19 19* 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Замена(аналог) или составная часть для замены поз.19 В наличии: 8 1 310 ₽ 19 19* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.19 В наличии: 5 1 340 ₽ 20 20 547.04.00.02.02 Дефлектор УШМ-230/2000M Дефлектор PA6-GF30 В наличии: 1 1 50 ₽ 22 22 547.04.00.01.00 Диафрагма УШМ-230/2000M Диафрагма PA6-GF30 В наличии: 1 1 10 ₽ 23 23 547.04.02.01.00 Якорь Ø54x50h УШМ-230/2000M Якорь Ø54x50h В наличии: 1 1 2,750 ₽ 24 24 547.04.02.01.01 Шайба защитная УШМ-230/2000M Шайба защитная PA6-GF30 В наличии: 2 1 20 ₽ 25 25 00.01.01.01.19 Подшипник 608RS Р-82ТС Подшипник шариковый 608 (8x22x7) В наличии: 17 1 190 ₽ 25 25 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) В наличии: 19 1 300 ₽ 25 25 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 39 1 70 ₽ 25 25* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.25 Нет в наличии 1 190 ₽ 25 25* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.25 Нет в наличии 1 150 ₽ 25 25* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.25 Нет в наличии 1 210 ₽ 25 25* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.25 Нет в наличии 1 120 ₽ 25 25* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.25 В наличии: 4 1 150 ₽ 26 26 547.01.01.01.19 Втулка подшипника УШМ-230/2000M Втулка подшипника В наличии: 5 1 40 ₽ 27 27 547.04.01.00.00 Статор в сборе (Ø98x70x50h) УШМ-230/2000M Статор в сборе Ø98x70x50h В наличии: 2 1 2,270 ₽ 28 28 547.04.00.02.00 Корпус двигателя УШМ-230/2000M Корпус двигателя PA6-GF30 В наличии: 1 1 880 ₽ 29 29 00.10.07.01.16 Блок электронный Блок электронный плавного пуска SF-16/D3 16/250Hz (крепление - винт) В наличии: 1 1 820 ₽ 30 30 547.04.03.03.00 Крышка щеткодержателя УШМ-230/2000M Крышка щеткодержателя PA6-GF30 В наличии: 2 2 20 ₽ 31 31 547.04.03.02.00 Щетка электрическая 6.5x16x21.5 УШМ-230/2000M Щетка электрическая 6.5x16x21.5 Нет в наличии 2 250 ₽ 31 31* 547.04.03.02.90 Щетки электрические (комплект) Замена(аналог) или составная часть для замены поз.31 Нет в наличии 1 150 ₽ 32 32 547.04.00.06.00 Ручка-накладка УШМ-230/2000M Ручка-накладка PA6-GF30 В наличии: 1 1 360 ₽ 33 33 547.04.00.07.00 Фиксатор поворота рукоятки УШМ-230/2000M Фиксатор поворота рукоятки PA6-GF30 В наличии: 2 1 20 ₽ 34 34 547.04.00.08.00 Пружина УШМ-230/2000M Пружина 65Mn В наличии: 3 1 10 ₽ 35 35 00.10.01.01.02 Выключатель с конденсатором УШМ-230/2000M Выключатель с конденсатором HLS230B-20 стандарт (черн.) В наличии: -1 1 760 ₽ 35 35* 00.10.01.01.32 Выключатель с конденсатором (ЗЕЛЁНЫЙ) Выключатель с конденсатором "Машинстор" (зелен.) Нет в наличии 1 590 ₽ 36 36 06.04.00.04.00 Планка фиксации шнура Нет данных о товаре 1 37 37 06.04.00.03.00 Трубка защитная УШМ-2000 Трубка защитная шнура PVC В наличии: 1 1 60 ₽ 37 37* 60.04.00.03.00 Трубка защитная УШМ-230/2100М Замена(аналог) или составная часть для замены поз.37 В наличии: 6 1 70 ₽ 38 38 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой 2x1.5мм² В наличии: 2 1 1,200 ₽ 38 38* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.38 Нет в наличии 1 560 ₽ 38 38* 325.10.02.03.01 Шнур питания в сборе П-30/900ЭР-2 Замена(аналог) или составная часть для замены поз.38 Нет в наличии 1 740 ₽ 39 39 06.02.00.01.00 Ручка боковая УШМ-2000 Ручка боковая M12x12 В наличии: 4 1 190 ₽ 39 39* 13418.5101 Рукоятка боковая SD-230/2200 Замена(аналог) или составная часть для замены поз.39 Нет в наличии 1 160 ₽ 40 40 547.04.04.04.04 Чехол пылезащитный PA6-GF30 Нет данных о товаре 5 41 41 00.02.04.01.38 Винт М5х14 Винт M5x14 Нет в наличии 3 20 ₽ 42 42 00.02.03.01.16 Винт 5х40 Винт саморез ST5x35 (ST5х40) Нет в наличии 4 10 ₽ 43 43 00.02.04.05.16 Винт M4x16 В наличии: 7 2 10 ₽ 44 44 00.02.03.01.02 Винт 4х12 Винт саморез ST4x12 В наличии: 17 2 10 ₽ 45 45 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4x14 В наличии: 4 1 20 ₽ 46 46 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4x14 В наличии: 4 2 20 ₽ 47 47 00.02.03.01.04 Винт 4х16 Винт саморез ST4x16 В наличии: 14 5 20 ₽ 48 48 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4x14 В наличии: 4 1 20 ₽ 49 49 00.02.04.01.15 Винт М5х17 ДП-1600 Винт M5x16 (М5х17) Нет в наличии 1 50 ₽ 50 50 00.02.03.01.02 Винт 4х12 Винт саморез ST4x12 В наличии: 17 2 10 ₽ 51 51 547.04.03.01.00 Щеткодержатель Ø20x26 УШМ-230/2000M Щеткодержатель Ø20x26 Нет в наличии 2 220 ₽ 52 52 547.03.02.05.00 Пружина 65Mn Нет данных о товаре 2 53 53 06.01.04.01.00 Ключ специальный УШМ-2000 Ключ специальный dxb - 4x30мм; L-260мм В наличии: 7 1 150 ₽ 54 54 00.20.10.04.00 Ключ шестигранный S-6мм; hxL -32x100мм Нет данных о товаре 1 54 54* 00.30.10.01.00 Ключ шестигранный Замена(аналог) или составная часть для замены поз.54 Нет в наличии 1 40 ₽ Кол-во: В корзину
