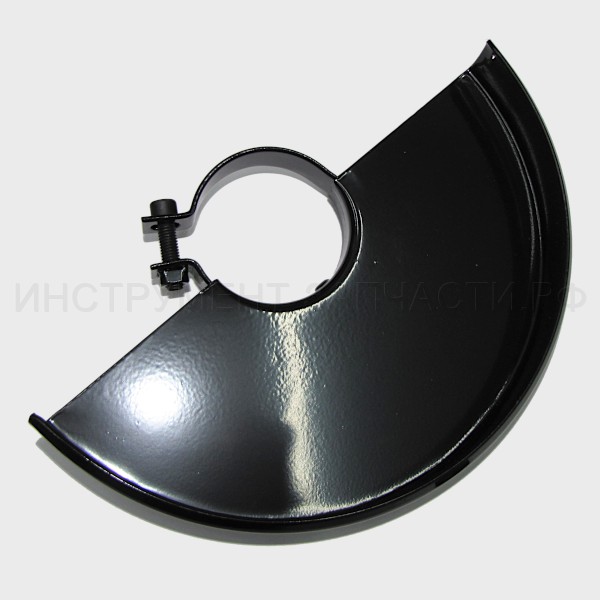

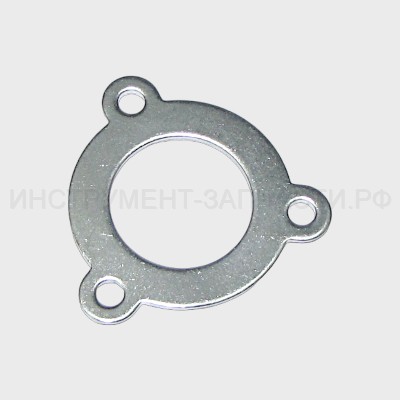

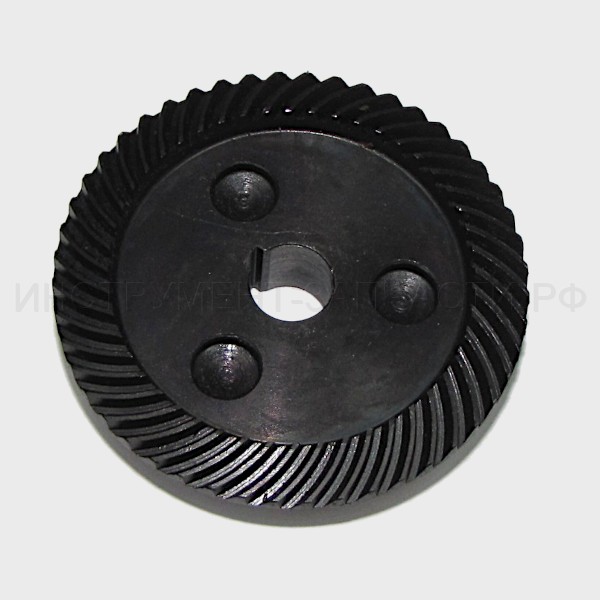

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-230/2000М Схема актуальна для изделий, у которых серийный номер начинается с 547. Рис. 1 Угловая шлифмашина УШМ-230/2000М (547.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 547.02.01.00.00 Кожух защитный УШМ-230/2000M Кожух защитный Q235 В наличии: 2 1 500 ₽ 2 2 26.02.00.04.01 Гайка крепления шлифкруга Ø41 УШМ-230/2000M Гайка крепления шлифкруга Ø41 В наличии: 8 1 150 ₽ 3 3 547.02.00.04.01 Фланец посадочный Ø41 УШМ-230/2000M Фланец посадочный Ø41 В наличии: 2 1 170 ₽ 4 4 547.03.01.03.00 Шпиндель УШМ-230/2000M Шпиндель 45# В наличии: 2 1 230 ₽ 5 5 547.03.01.01.01 Крышка корпуса редуктора УШМ-230/2000M Крышка корпуса редуктора ZL104 В наличии: 2 1 320 ₽ 6 6 00.62.02.04.00 Подшипник 6202RS УШМ-230/2000M Подшипник 6202RS В наличии: 1 1 430 ₽ 6 6 6202-2RS Подшипник 180202/6202-2RS Подшипник 6202-2RS В наличии: 36 1 110 ₽ 7 7 547.62.02.04.01 Шайба крепления подшипника УШМ-230/2000M Шайба крепления подшипника Q235 В наличии: 2 1 30 ₽ 8 8 547.03.01.03.01 Шпонка 4x13 УШМ-230/2000M Шпонка 4x13 В наличии: 4 1 40 ₽ 9 9 547.03.01.04.01 Колесо зубчатое коническое Z2:48T УШМ-230/2000M Колесо зубчатое коническое Z2:48T В наличии: 3 1 460 ₽ 10 10 547.03.02.03.00 Пружина (Ø14) УШМ-230/2000M Пружина Ø14 В наличии: 2 1 30 ₽ 11 11 00.01.02.01.02 Подшипник роликовый НК061009 Подшипник HK101412 В наличии: 10 1 200 ₽ 12 12 547.03.01.01.00 Корпус редуктора УШМ-230/2000M Корпус редуктора ZL104 В наличии: 1 1 870 ₽ 13 13 547.03.02.04.00 Кольцо стопорное для вала УШМ-230/2000M Пружина Ø6 В наличии: 5 1 20 ₽ 14 14 547.03.02.03.01 Пружина УШМ-230/2000M Пружина 65Mn В наличии: 5 1 20 ₽ 15 15 547.02.01.01.00 Фиксатор шпинделя с кнопкой Стандарт черн. В наличии: 5 1 120 ₽ 15 15* 547.02.01.01.01 Фиксатор шпинделя с кнопкой "Машинстор" (зелен.) Нет данных о товаре 1 16 16 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка M8 В наличии: 1 1 30 ₽ 17 17 547.03.02.02.01 Шестерня коническая Z1:11 УШМ-230/2000M Шестерня коническая Z1:11 В наличии: 5 1 360 ₽ 18 18 547.03.26.21.05 Манжета (Ø26xØ21x5) УШМ-230/2000M Манжета Ø26xØ21x5 В наличии: 2 1 20 ₽ 19 19 00.01.01.01.41 Подшипник шариковый 6201-2RZ Подшипник 6201RS В наличии: 8 1 370 ₽ 19 19 6201-2RS Подшипник 180201/6201-2RS Подшипник 6201-2RS В наличии: 47 1 110 ₽ 20 20 547.04.00.02.02 Дефлектор УШМ-230/2000M Дефлектор PA6-GF30 В наличии: 1 1 60 ₽ 21 21 547.04.00.02.01 Прокладка Ø15xØ4.2x1 Нет данных о товаре 2 22 22 547.04.00.01.00 Диафрагма УШМ-230/2000M Диафрагма PA6-GF30 В наличии: 1 1 20 ₽ 23 23 547.04.02.01.00 Якорь Ø54x50h УШМ-230/2000M Якорь Ø54x50h В наличии: 1 1 3,300 ₽ 24 24 547.04.02.01.01 Шайба защитная УШМ-230/2000M Шайба защитная PA6-GF30 В наличии: 2 1 30 ₽ 25 25 00.01.01.01.19 Подшипник 608RS Р-82ТС Подшипник 608 В наличии: 18 1 220 ₽ 25 25 608-2RS Подшипник 180608/608-2RS Подшипник 608-2RS В наличии: 68 1 70 ₽ 26 26 547.01.01.01.19 Втулка подшипника УШМ-230/2000M Втулка подшипника В наличии: 5 1 50 ₽ 27 27 547.04.01.00.00 Статор в сборе (Ø98x70x50h) УШМ-230/2000M Статор в сборе Ø98x70x50h В наличии: 2 1 2,720 ₽ 28 28 547.04.00.02.00 Корпус двигателя УШМ-230/2000M Корпус двигателя PA6-GF30 В наличии: 1 1 1,060 ₽ 29 29 00.10.07.01.09 Блок электронный УШМ Блок электронный В наличии: 6 1 1,450 ₽ 30 30 547.04.03.03.00 Крышка щеткодержателя УШМ-230/2000M Крышка щеткодержателя PA6-GF30 В наличии: 2 2 30 ₽ 31 31 547.04.03.02.00 Щетка электрическая 6.5x16x21.5 УШМ-230/2000M Щетка электрическая 6.5x16x21.5 Нет в наличии 2 300 ₽ 32 32 547.04.00.06.00 Ручка-накладка УШМ-230/2000M Ручка-накладка PA6-GF30 В наличии: 1 1 430 ₽ 33 33 547.04.00.07.00 Фиксатор поворота рукоятки УШМ-230/2000M Фиксатор поворота рукоятки PA6-GF30 В наличии: 2 1 50 ₽ 34 34 547.04.00.08.00 Пружина УШМ-230/2000M Пружина 65Mn В наличии: 5 1 20 ₽ 35 35 00.10.01.01.02 Выключатель с конденсатором УШМ-230/2000M Выключатель с конденсатором возможна замена на выкл. 00.10.01.01.01 В наличии: 1 1 910 ₽ 36 36 06.04.00.04.00 Планка прижимная Q235 Нет данных о товаре 1 37 37 06.04.00.03.00 Трубка защитная УШМ-2000 Втулка ввода кабеля PVC В наличии: 1 1 60 ₽ 38 38 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой 2х1.5m㎡ В наличии: 2 1 1,200 ₽ 39 39 06.02.00.01.00 Ручка боковая УШМ-2000 Ручка боковая PA6-GF30 M12 В наличии: 4 1 230 ₽ 40 40 547.04.04.04.04 Чехол пылезащитный PA6-GF30 Нет данных о товаре 5 41 41 00.02.04.01.38 Винт М5х14 Винт M5x14 Нет в наличии 3 20 ₽ 42 42 00.02.03.01.16 Винт 5х40 Винт самонарезной ST5x35 Нет в наличии 4 50 ₽ 43 43 00.02.04.05.16 Винт M4x16 В наличии: 7 2 10 ₽ 44 44 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт самонарезной ST4x14 В наличии: 4 2 20 ₽ 45 45 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт самонарезной ST4x14 В наличии: 4 1 20 ₽ 46 46 00.02.03.01.02 Винт 4х12 Винт (самонарезной) ST4x12 M5x14 В наличии: 17 2 10 ₽ 47 47 00.02.03.01.04 Винт 4х16 Винт самонарезной ST4x16 В наличии: 14 5 30 ₽ 48 48 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт самонарезной ST4x14 В наличии: 4 1 20 ₽ 49 49 00.02.04.01.15 Винт М5х17 ДП-1600 Винт M5x16 Нет в наличии 1 60 ₽ 50 50 00.02.03.01.02 Винт 4х12 Винт самонарезной ST4x12 В наличии: 17 2 10 ₽ 51 51 547.04.03.01.00 Щеткодержатель Ø20x26 УШМ-230/2000M Щеткодержатель Ø20x26 Нет в наличии 2 260 ₽ Кол-во: В корзину
