Схема и запчасти для угловой шлифмашины Интерскол УШМ-230/2100М
Схема актуальна для изделий, у которых серийный номер начинается с 60.
*Введено c .07.10г. (Шпиндели поз.7 и опорные фланцы шлифкруга поз.2 диаметром Ø16 и Ø14мм, применять совместно)
Поз.10** и поз.21** применяются совместно
Поз.10*** и поз.21*** применяются совместно
В.поз.37 изменен код.06.04.00.07.00 на код 60.04.00.07.00
Рис. 1

Угловая шлифмашина УШМ-230/2100М (60.*): Рис.1

1

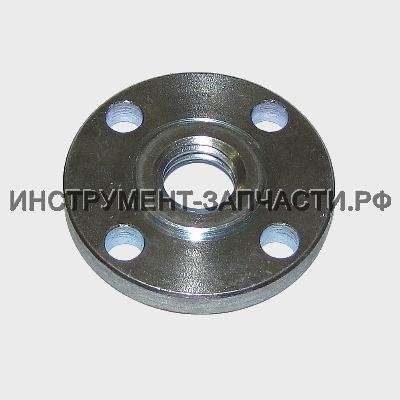

Гайка прижимная шлифкруга УШМ-2000
06.02.00.03.00
Гайка прижимная шлифкруга УШМ-2000
Гайка прижимная шлифкруга
В наличии: 4
1
120 ₽
2*

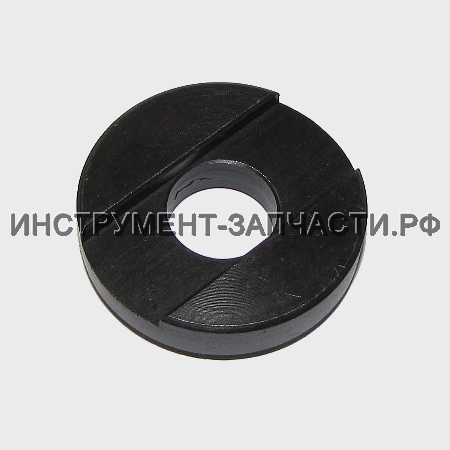

Фланец опорный шлифкруга УШМ-230/2100 М
60.02.00.02.00
Фланец опорный шлифкруга УШМ-230/2100 М
Фланец опорный шлифкруга
Ø16
В наличии: 4
1
220 ₽
2*
Фланец опорный шлифкруга
26.02.00.04.00
Фланец опорный шлифкруга
Ø14 (п. спекание)
Нет в наличии
1
190 ₽

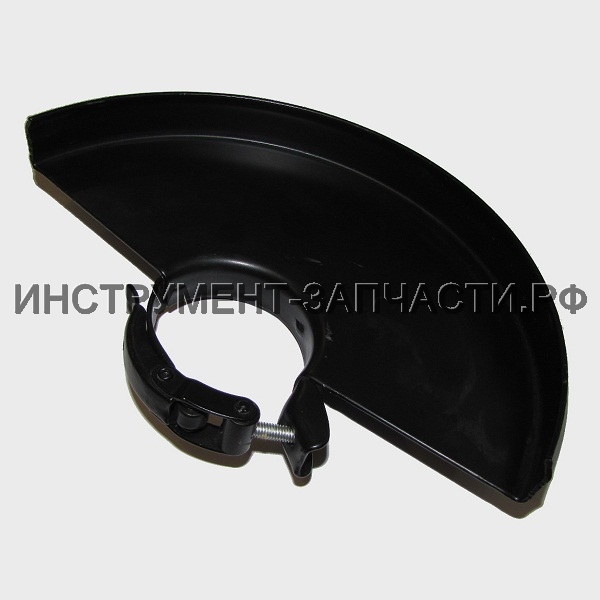

3
Кожух защитный в сборе УШМ-230/2100 М
60.02.01.00.00
Кожух защитный в сборе УШМ-230/2100 М
Кожух защитный в сборе
Ø230
В наличии: 2
1
760 ₽
3
Не настроено изображение
60.02.01.00.01
Кожух защитный в сборе (сварной)
Нет данных о товаре
1
4
Не настроено изображение
00.02.04.01.38
Винт М5х14
Винт
М5х14
Нет в наличии
4
20 ₽
5
Не настроено изображение
00.02.02.01.05
Шайба гроверная ЛШМ-900
Шайба гроверная
Ø5
В наличии: 1
4
20 ₽
Не настроено изображение
60.03.01.00.00
Крышка редуктора в сборе УШМ-230/2100
Крышка редуктора в сборе
Поз. 6,7,8,9,10
Нет в наличии
1
2,430 ₽

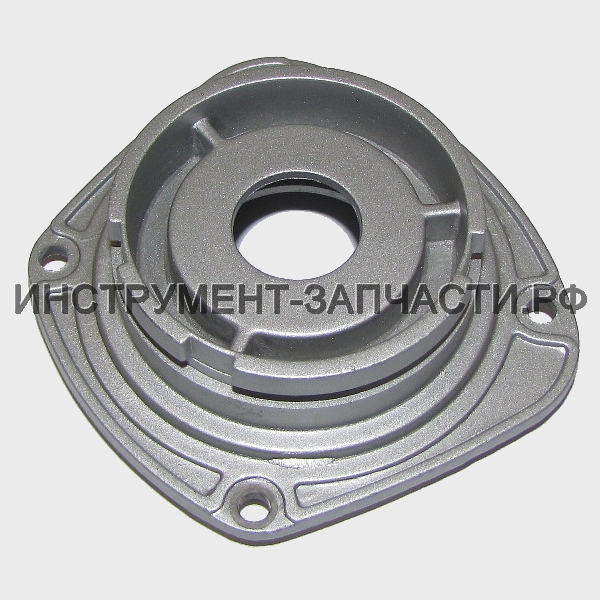

6
Крышка редуктора УШМ-230/2100 М
60.03.01.01.00
Крышка редуктора УШМ-230/2100 М
Крышка редуктора
В наличии: 4
1
500 ₽
7*

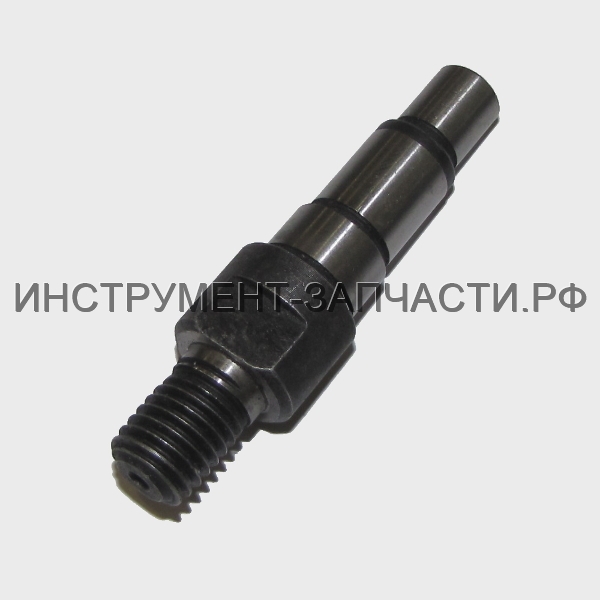

Шпиндель УШМ-230/2100 М
60.03.01.03.00
Шпиндель УШМ-230/2100 М
Шпиндель
Ø16
В наличии: 3
1
310 ₽
7*

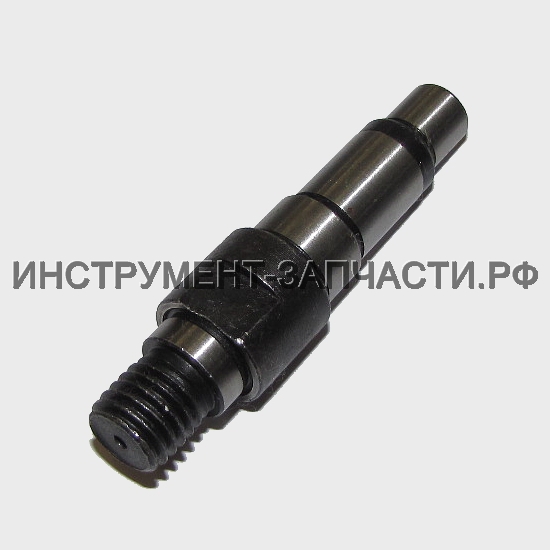

Шпиндель УШМ-230/2100 М
60.03.01.03.01
Шпиндель УШМ-230/2100 М
Шпиндель
Ø14
В наличии: 3
1
390 ₽
8
Не настроено изображение
00.01.01.01.59
Подшипник шариковый 6203ZZ
Подшипник шариковый
6203ZZ
В наличии: 5
1
380 ₽
8
Не настроено изображение
00.01.01.01.29
Подшипник шариковый 6203RS
Подшипник шариковый
6203-2RS
В наличии: 5
1
280 ₽
8
Подшипник 180203/6203-2RS
6203-2RS
Подшипник 180203/6203-2RS
Подшипник шариковый
6203-2RS
В наличии: 56
1
160 ₽
8
Не настроено изображение
6203-2Z
Подшипник (SKF) 17х40х12
Подшипник шариковый
6203-2Z SKF (Италия)
Нет в наличии
1
440 ₽
8
Не настроено изображение
6203-2RSH
Подшипник 6203-2RSH (SKF) 17х40х12
Подшипник шариковый
6203-2RSH SKF (Италия)
Нет в наличии
1
430 ₽

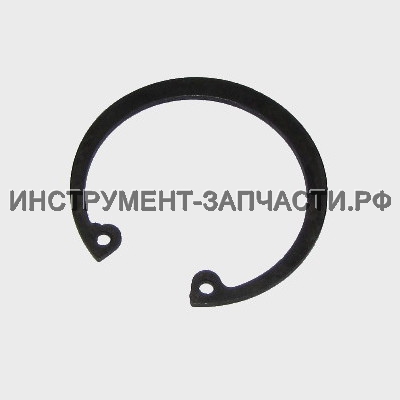

9
Кольцо стопорное А40 УШМ-2000
00.02.99.01.03
Кольцо стопорное А40 УШМ-2000
Кольцо стопорное
A40
В наличии: 5
1
50 ₽

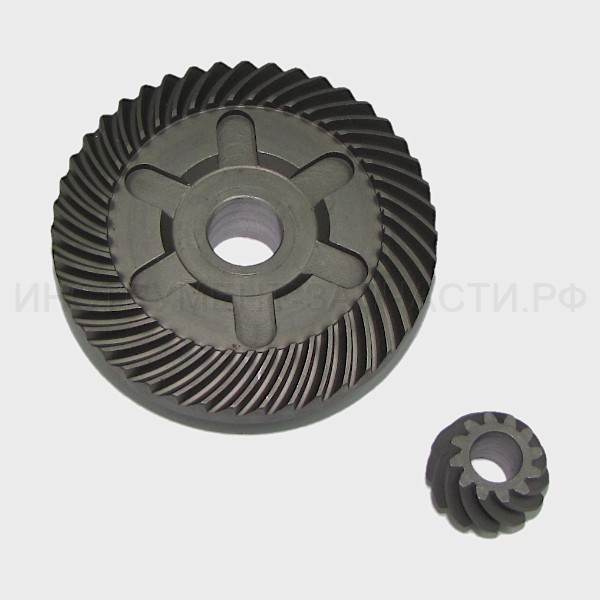

10**

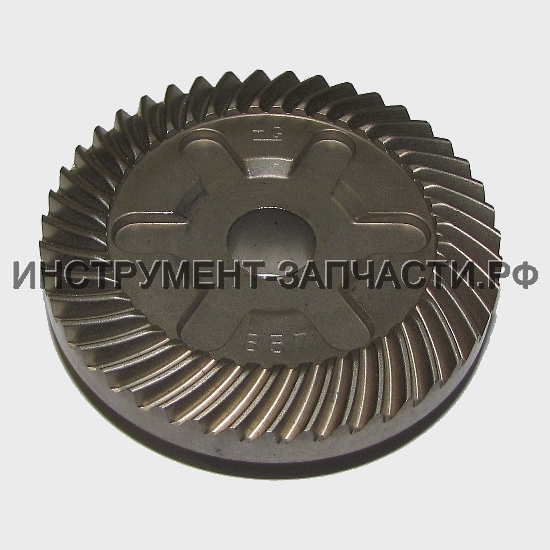

Колесо зубчатое УШМ-2100М
40.03.01.04.00
Колесо зубчатое УШМ-2100М
Колесо зубчатое коническое
Z=43 (п. спекание)
В наличии: 1
1
790 ₽
10***

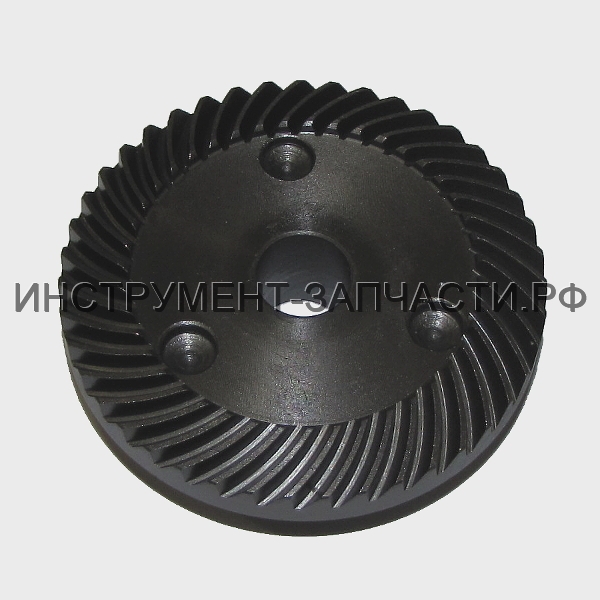

Колесо зубчатое (стальное) УШМ-230/2100 М
40.03.01.04.01
Колесо зубчатое (стальное) УШМ-230/2100 М
Колесо зубчатое коническое
Z=43 (стальное)
В наличии: 2
1
1,210 ₽
11

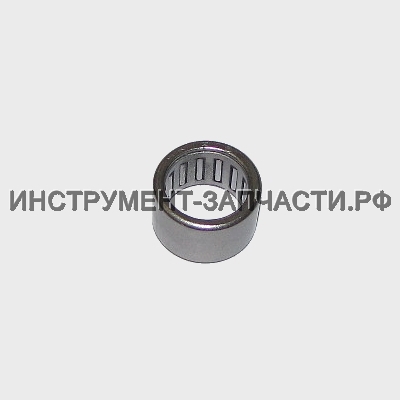

Подшипник роликовый НК1210 УШМ-2300М;2000
00.01.02.01.01
Подшипник роликовый НК1210 УШМ-2300М;2000
Подшипник роликовый
HK1210
Нет в наличии
1
170 ₽
12

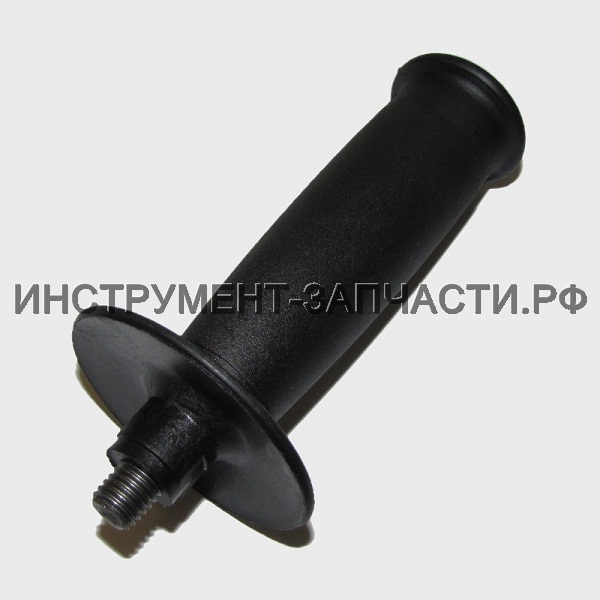

Ручка боковая УШМ-2000
06.02.00.01.00
Ручка боковая УШМ-2000
Ручка боковая
В наличии: 4
1
230 ₽
13
Не настроено изображение
00.02.03.01.16
Винт 5х40
Винт
5x40
Нет в наличии
2
50 ₽
14
Не настроено изображение
00.02.03.01.53
Винт 5x30
Винт
5x30
В наличии: 1
2
30 ₽
15

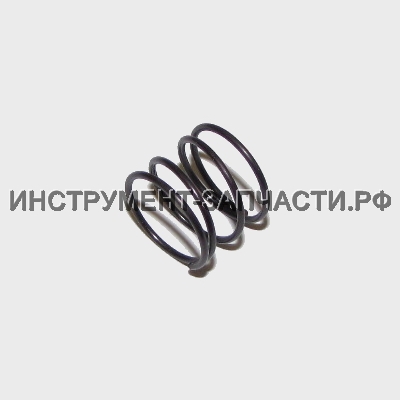

Пружина фиксатора шпинделя УШМ-230/2100 М
60.03.02.03.00
Пружина фиксатора шпинделя УШМ-230/2100 М
Пружина фиксатора шпинделя
В наличии: 1
1
50 ₽
16

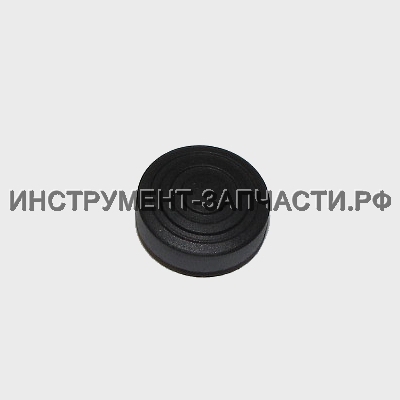

Кнопка фиксатора шпинделя УШМ-230/2100 М
60.03.02.02.00
Кнопка фиксатора шпинделя УШМ-230/2100 М
Кнопка фиксатора шпинделя
В наличии: 2
1
110 ₽
17

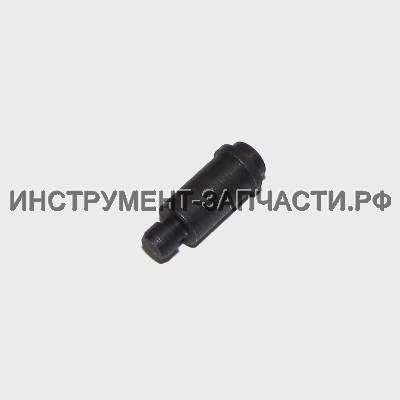

Фиксатор шпинделя УШМ-230/2100 М
60.03.02.04.00
Фиксатор шпинделя УШМ-230/2100 М
Фиксатор шпинделя
В наличии: 2
1
80 ₽
Не настроено изображение
60.03.02.00.00
Корпус редуктора в сборе УШМ-230/2100
Корпус редуктора в сборе
Поз. 11,15,16,17,18,22,23,24
Нет в наличии
1
2,070 ₽
18

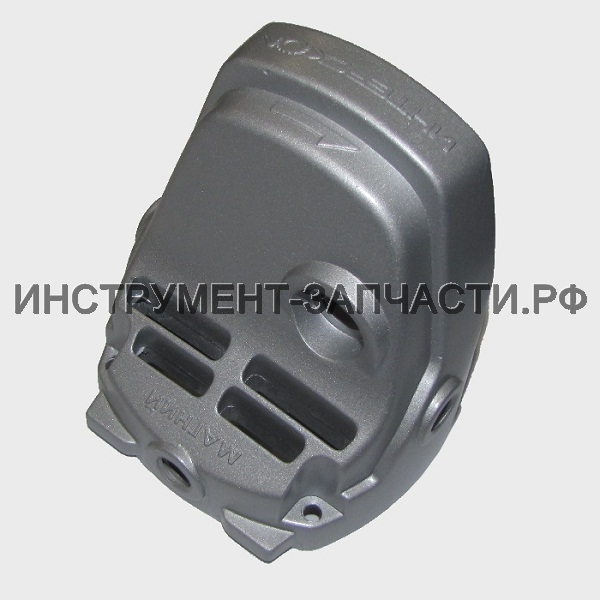

Корпус редуктора УШМ-230/2100 М
60.03.02.01.00
Корпус редуктора УШМ-230/2100 М
Корпус редуктора
В наличии: 2
1
1,330 ₽
19
М8х4,2 УШМ -2000 Гайка
00.02.01.01.11
М8х4,2 УШМ -2000 Гайка
Гайка
М8
В наличии: 5
1
30 ₽
20
Не настроено изображение
00.02.02.01.08
Шайба гроверная диам.8
Шайба гроверная
Ø8
В наличии: 10
1
50 ₽
21**

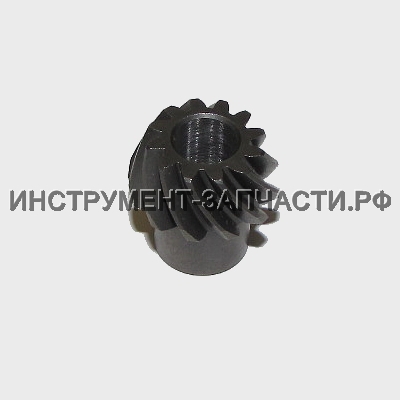

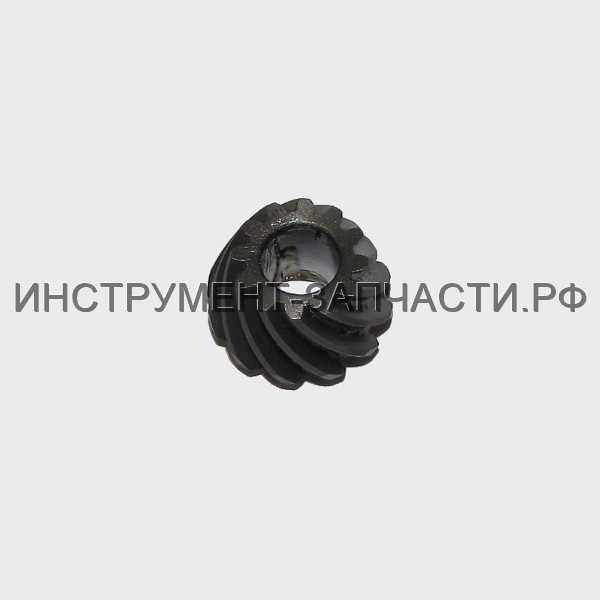

Шестерня коническая УШМ-2100М
40.03.02.02.00
Шестерня коническая УШМ-2100М
Шестерня коническая (пресованная)
Z=12
В наличии: 2
1
470 ₽
21***
Шестерня коническая (стальная) УШМ-230/2100 М
40.03.02.02.01
Шестерня коническая (стальная) УШМ-230/2100 М
Шестерня коническая (стальная)
Z=12
В наличии: 2
1
470 ₽
21
Не настроено изображение
40.03.02.02.11
Шестерня коническая
Z=12 (для УОМ)
Нет данных о товаре
1
22
Не настроено изображение
00.01.01.01.41
Подшипник шариковый 6201-2RZ
Подшипник шариковый
6201-2RS
В наличии: 7
1
370 ₽
22
Подшипник шариковый 6201RS Р-110
00.01.01.01.30
Подшипник шариковый 6201RS Р-110
Подшипник шариковый
6201RS взаимозаменяемые
В наличии: 8
1
370 ₽
22
Подшипник 180201/6201-2RS
6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS
В наличии: 45
1
110 ₽
22
Не настроено изображение
6201-2RSH
Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник шариковый
6201-2RSH SKF (Италия)
Нет в наличии
1
390 ₽
23

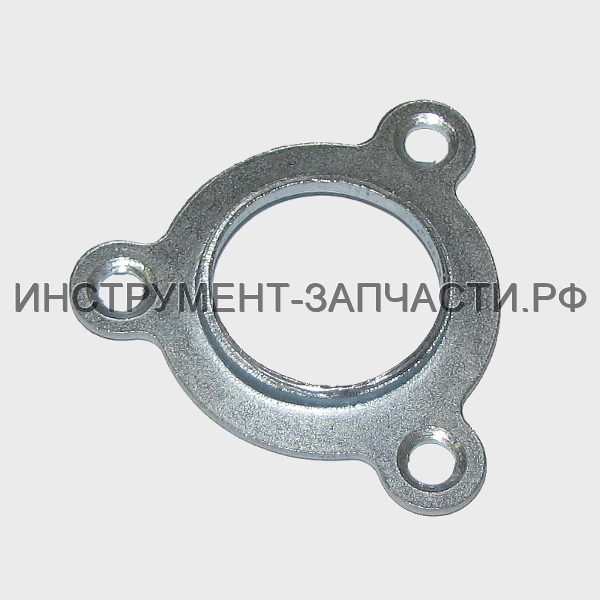

Крышка подшипника УШМ-230/2100 М
60.03.02.05.00
Крышка подшипника УШМ-230/2100 М
Крышка подшипника
В наличии: 1
1
70 ₽
24
Не настроено изображение
00.02.04.01.12
Винт М5х10
Винт
М5х10
Нет в наличии
3
20 ₽

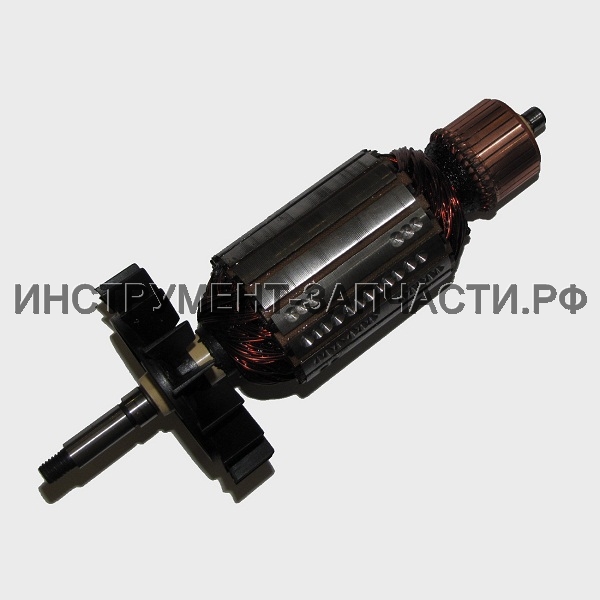

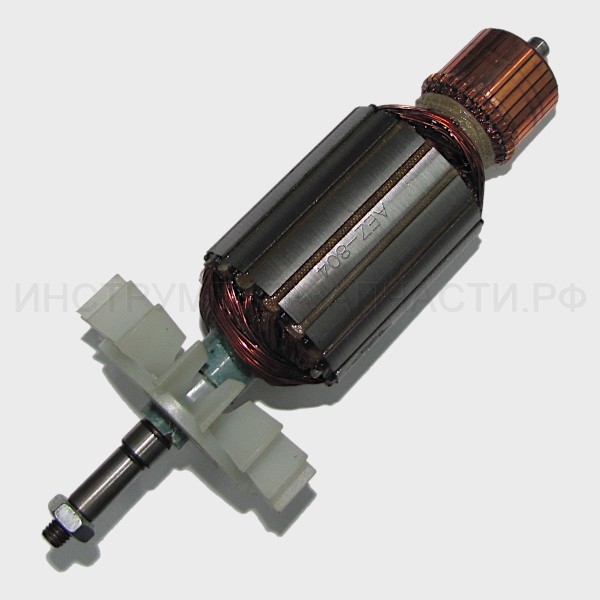

25

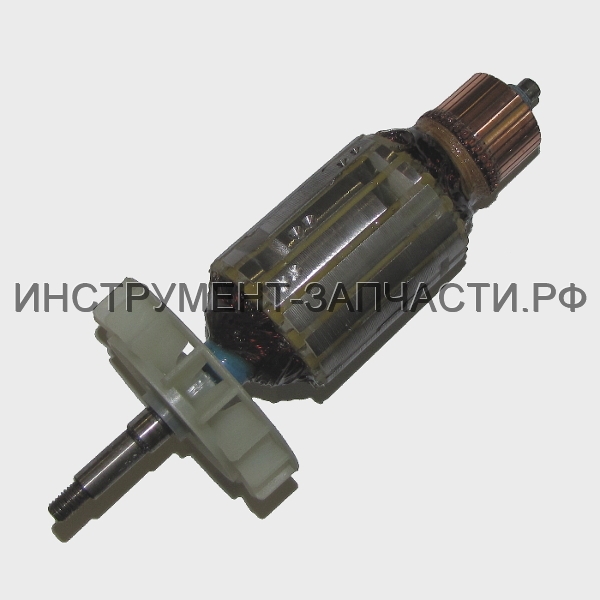

Якорь с вентилятором УШМ-230/2100 М
60.04.02.01.00
Якорь с вентилятором УШМ-230/2100 М
Якорь с вентилятором
В наличии: 1
1
5,130 ₽
26
Не настроено изображение
00.01.01.01.65
00.01.01.01.65 Подшипник шариковый 608-2RS
Подшипник шариковый
608-2RS
В наличии: 4
1
170 ₽
26
Не настроено изображение
00.01.01.01.58
Подшипник шариковый 608RT
Подшипник шариковый
608RT взаимозаменяемые
Нет в наличии
1
140 ₽
26
Подшипник 180608/608-2RS
608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS
В наличии: 68
1
70 ₽
26
Не настроено изображение
608-2RSH
Подшипник 608-2RSH (SKF) 8х22х7
Подшипник шариковый
608-2RSH SKF (Италия)
Нет в наличии
1
370 ₽
27

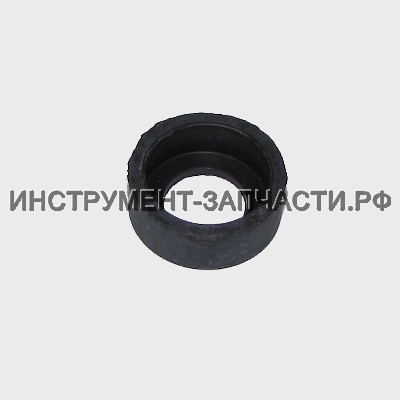

Втулка резиновая УШМ-2000
06.04.02.02.00
Втулка резиновая УШМ-2000
Втулка резиновая
В наличии: 7
1
20 ₽
28

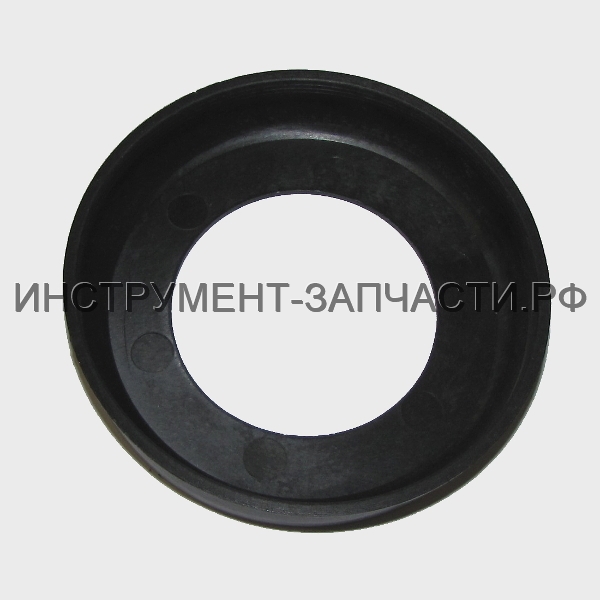

Диафрагма УШМ-230/2100 М
60.04.00.01.00
Диафрагма УШМ-230/2100 М
Диафрагма
В наличии: 5
1
70 ₽
29
Не настроено изображение
00.02.03.01.26
Винт 5х75
Винт
5х75
В наличии: 2
2
40 ₽
30

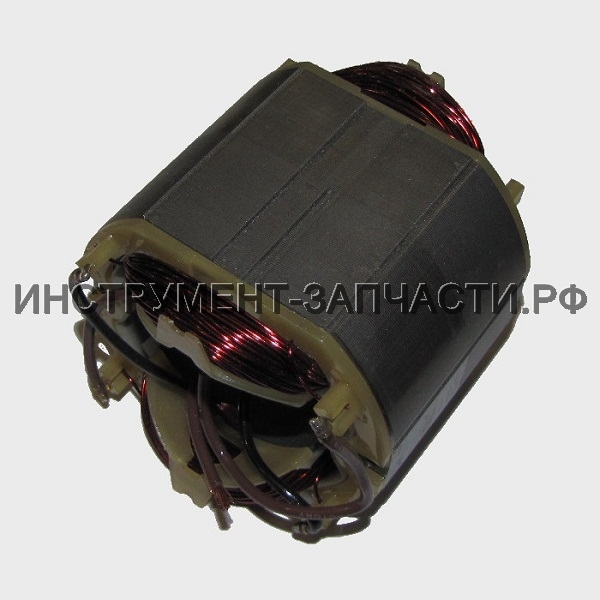

Статор в сборе УШМ-230/2100 М
60.04.01.00.00
Статор в сборе УШМ-230/2100 М
Статор в сборе
В наличии: 1
1
3,650 ₽
Не настроено изображение
60.05.00.00.00
Корпус двигателя в сборе
Поз. 28,29,30,31,35
Нет в наличии
1
2,770 ₽
31

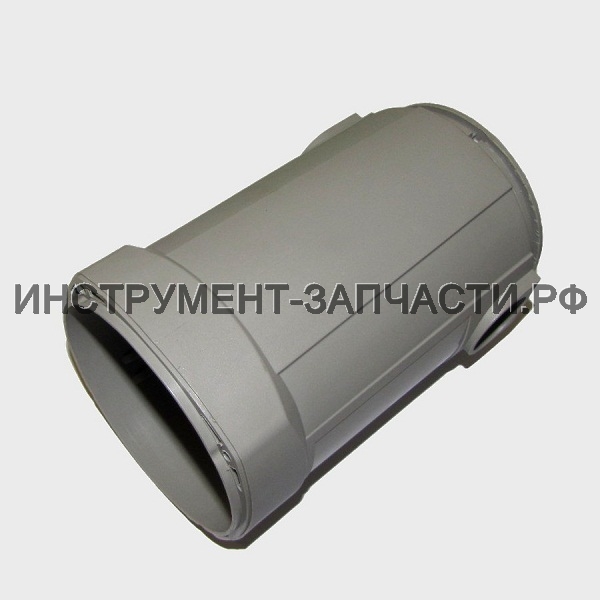

Корпус двигателя УШМ-230/2100 М
60.04.00.02.00
Корпус двигателя УШМ-230/2100 М
Корпус двигателя
В наличии: 1
1
680 ₽

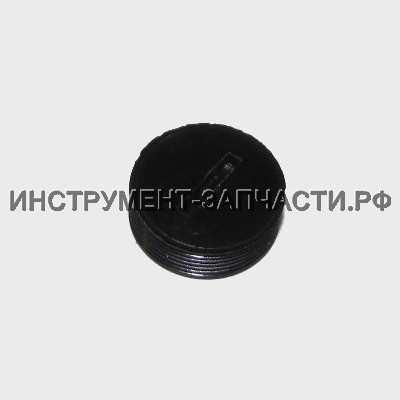

34
Колпачок щеткодержателя УШМ-230/2100 М
60.04.03.03.00
Колпачок щеткодержателя УШМ-230/2100 М
Колпачок щеткодержателя
В наличии: 9
2
50 ₽

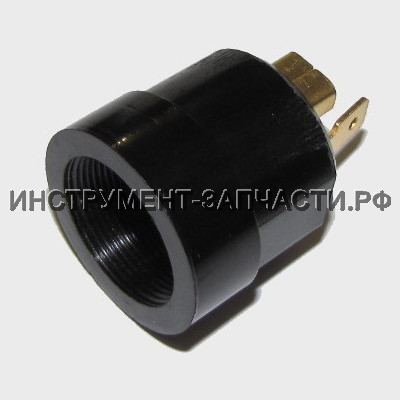

35
Щеткодержатель УШМ-230/2100 М
60.04.03.01.00
Щеткодержатель УШМ-230/2100 М
Щеткодержатель
В наличии: 4
2
200 ₽
36

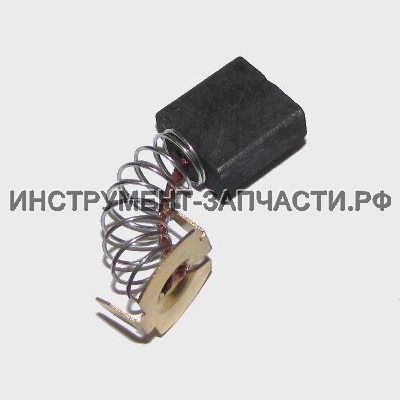

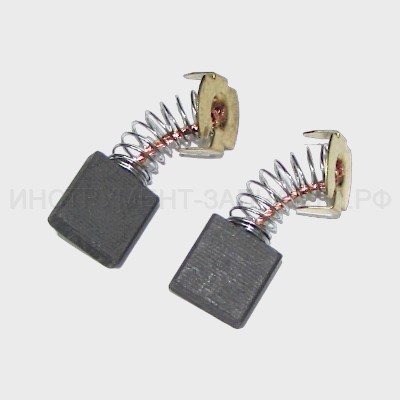

Щётка электрическая УШМ-230/2100 М
60.04.03.02.00
Щётка электрическая УШМ-230/2100 М
Щетка электрическая
7х17х17
В наличии: 6
2
270 ₽
36
Не настроено изображение
60.04.03.02.02
Щетка электрическая ПД-230/2200 (363)
Щетка электрическая
7х17х17
Нет в наличии
2
270 ₽
36
Не настроено изображение
60.04.03.02.01
Щетки электрические в индивидуальной упаковке для УШМ-230/2100М (комплект - 2шт.)
Щетки электрические, комплект 2шт.
7х17х17
Нет в наличии
1
340 ₽
36
Не настроено изображение
60.04.03.02.92
Щетки электрические (комплект)
Щетки электрические, комплект 2шт.
7х17х17
В наличии: 10
1
530 ₽
37
Не настроено изображение
60.04.00.07.00
Кнопка-фиксатор поворота ручки
Нет данных о товаре
1
38

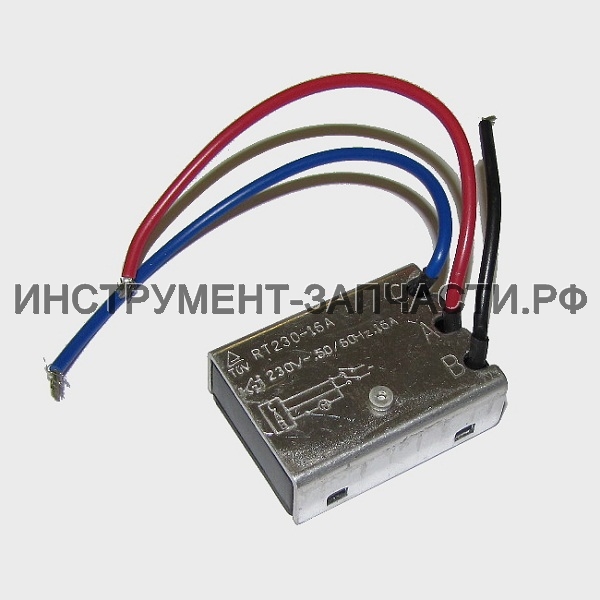

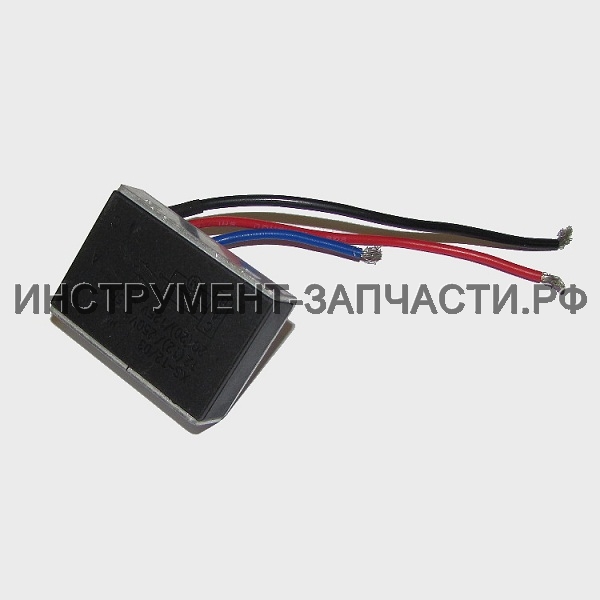

Блок электронный УШМ-230/2100М
00.10.07.01.06
Блок электронный УШМ-230/2100М
Блок электронный
XS-12/D3 12(12)/250~5Е4
Нет в наличии
1
410 ₽
38

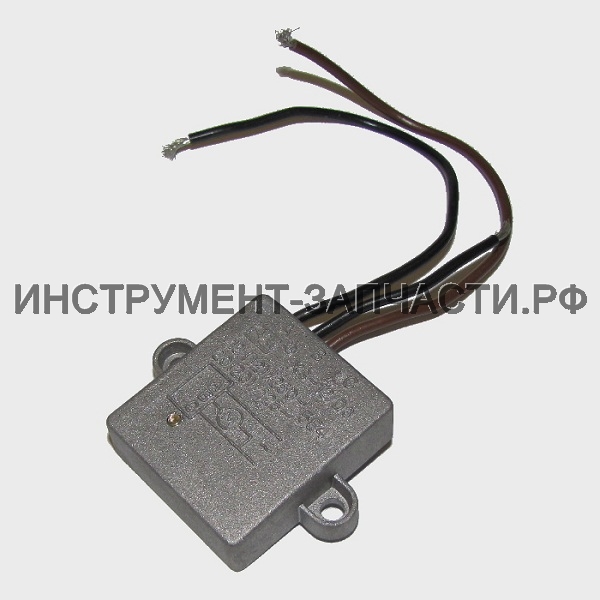

Блок электронный УШМ
00.10.07.01.09
Блок электронный УШМ
Блок электронный
XS-12/D3 16(16)/250~5Е4
В наличии: 6
1
1,450 ₽
39
Пружина фиксатора ручки УШМ-2000
06.04.00.08.00
Пружина фиксатора ручки УШМ-2000
Пружина фиксатора ручки
В наличии: 2
1
20 ₽
40
Конденсатор Д-500ЭР;УШМ-2000
00.10.04.01.01
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор
0,33мкФ MEX GPF 40/85/21
В наличии: 5
1
290 ₽
41
Ручка-накладка УШМ-2000
06.04.00.06.00
Ручка-накладка УШМ-2000
Ручка накладка
В наличии: 2
1
150 ₽
42
Не настроено изображение
00.02.03.01.06
Винт 4х18 ДУ-650ЭР
Винт
4х18
В наличии: 1
4
20 ₽
43

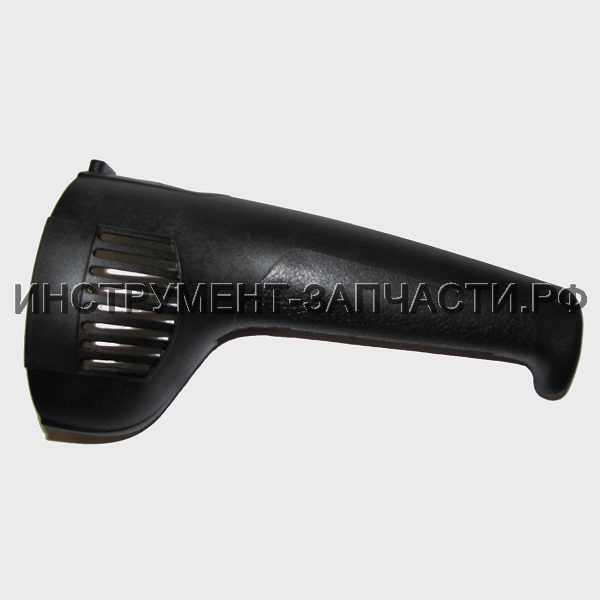

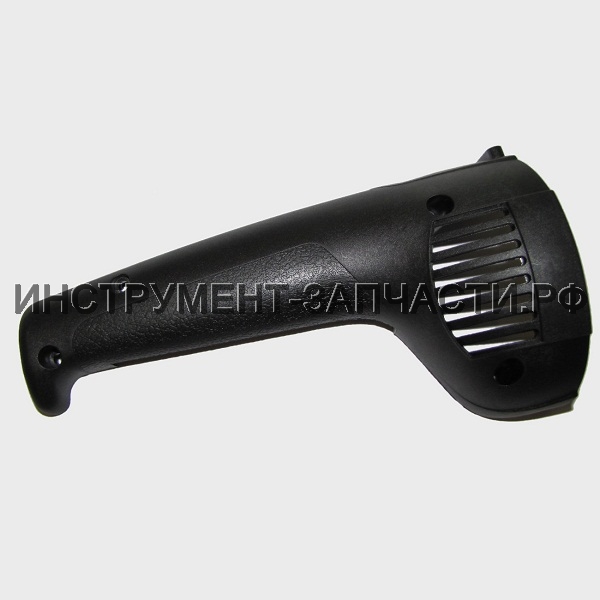

Ручка УШМ-2000
06.04.00.05.00
Ручка УШМ-2000
Ручка
В наличии: 2
1
150 ₽
44
Выключатель в сборе KEDU HY44BC
00.10.01.01.01
Выключатель в сборе KEDU HY44BC
Выключатель в сборе
KEDU HY44BC
В наличии: 7
1
1,230 ₽
45
Не настроено изображение
06.04.00.04.00
Планка фиксации шнура
Нет данных о товаре
1
46

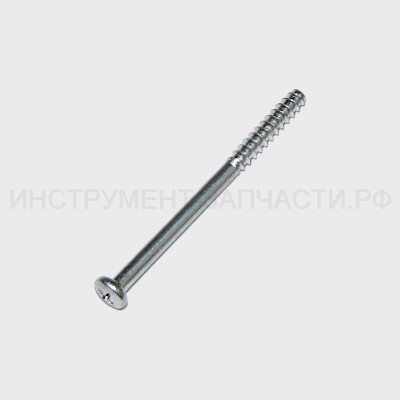

Винт 4х12
00.02.03.01.02
Винт 4х12
Винт
4х12
В наличии: 17
2
10 ₽
47
Не настроено изображение
06.04.00.03.00
Трубка защитная УШМ-2000
Трубка защитная
В наличии: 1
1
60 ₽
48
Шнур питания с вилкой 2х1,0, 2м
00.10.02.02.01
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
H07RN-F/2х1,0мм²
В наличии: 2
1
1,200 ₽
49

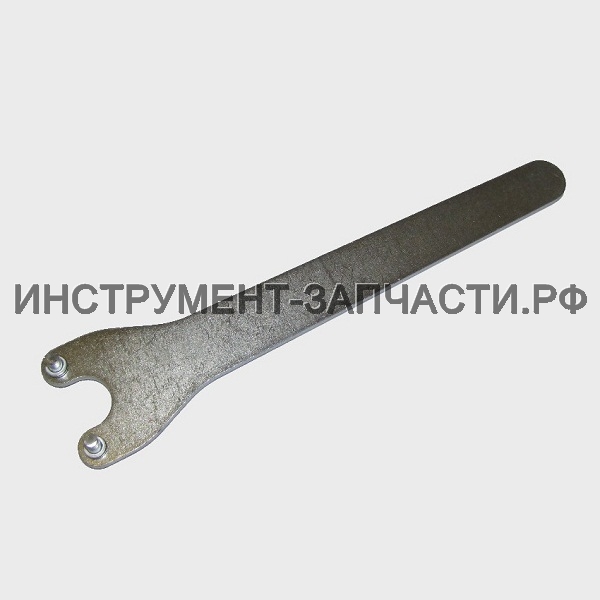

Ключ специальный УШМ-2000
06.01.04.01.00
Ключ специальный УШМ-2000
Ключ специальный
В наличии: 7
1
140 ₽
50

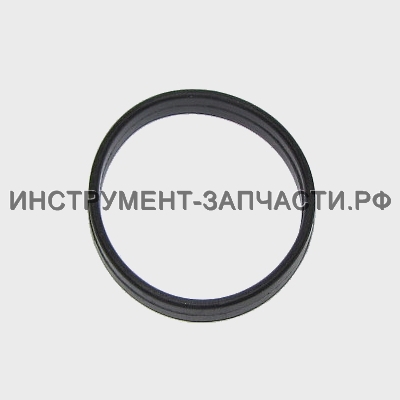

Кольцо УШМ-230/2100 М
60.03.02.06.00
Кольцо УШМ-230/2100 М
Кольцо
В наличии: 7
1
70 ₽

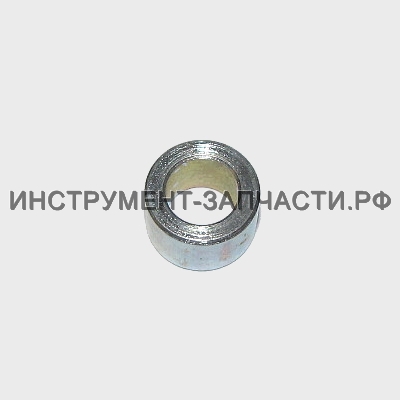

51
Втулка УШМ-230/2100М
60.03.02.07.00
Втулка УШМ-230/2100М
Втулка
В наличии: 2
1
80 ₽

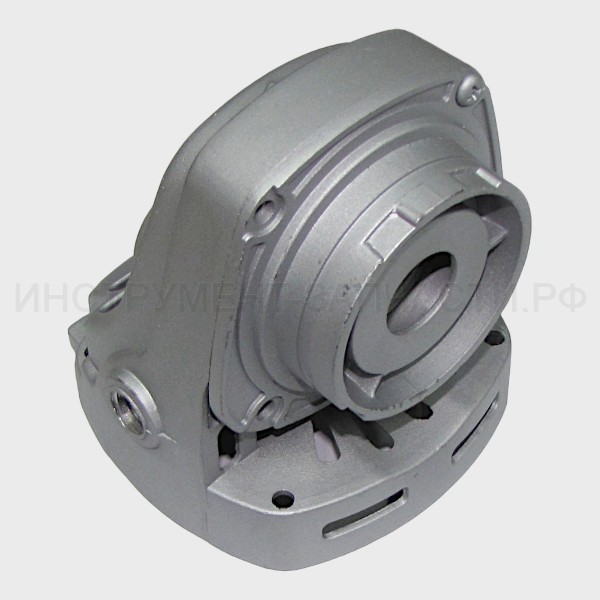

A
Не настроено изображение
010180(G)
Корпус редуктора Интерскол УШМ-230/2100М, AEZ
Корпус редуктора в сборе
включает в себя аналоги арт.60.03.02.01.00, арт.60.03.02.02.00, арт.60.03.02.03.00, арт.60.03.02.04.00, арт.00.01.02.01.01 и арт.60.03.01.01.00
Нет в наличии
1
1,050 ₽
