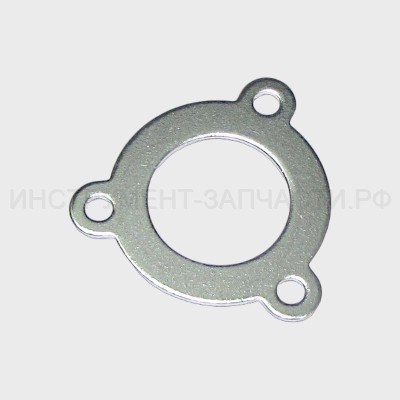

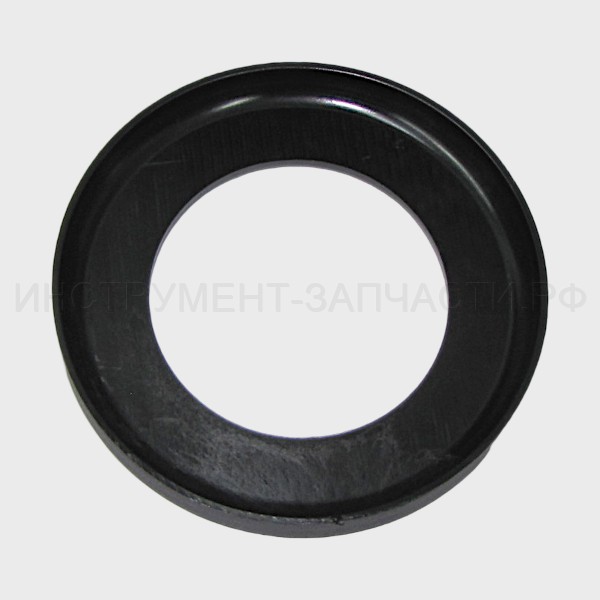

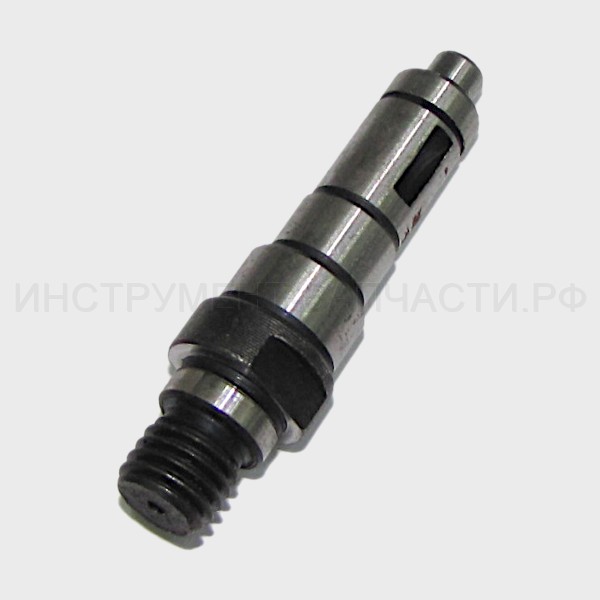

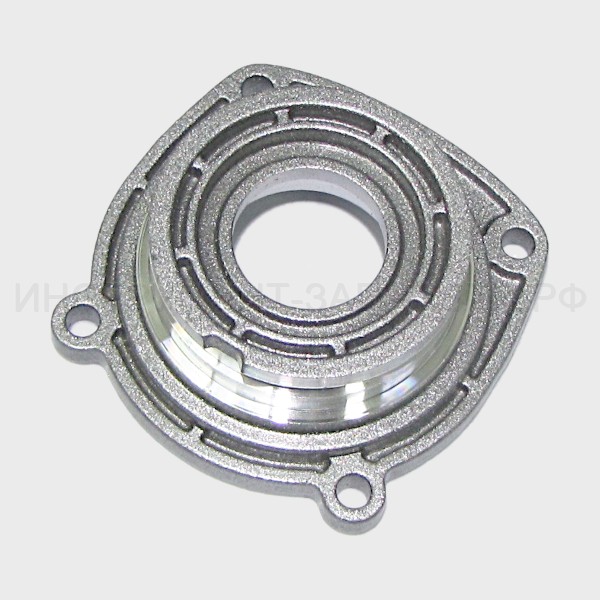

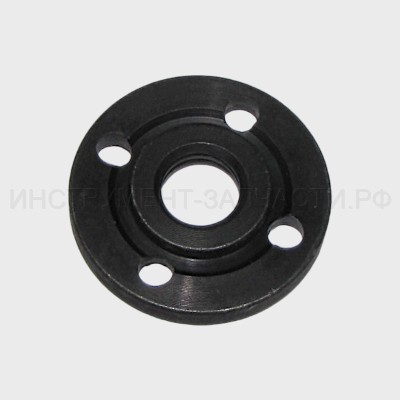

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-230/2200М Схема актуальна для изделий, у которых серийный номер начинается с 747. Рис. 1 Угловая шлифмашина УШМ-230/2200М (747.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 747.02.00.03.01 Гайка крепления шлифкруга УШМ Гайка крепления шлифкруга Ø42, М14 В наличии: 4 1 210 ₽ 2 2 747.02.00.02.00 Фланец опорный шлифкруга УШМ Фланец опорный шлифкруга Ø42 В наличии: 3 1 210 ₽ 3 3 747.02.01.00.00 Кожух защитный УШМ-230/2200M (747) Кожух защитный 230мм В наличии: 2 1 580 ₽ 4 4 747.03.01.03.00 Шпиндель УШМ-230/2200М Шпиндель М14 В наличии: 2 1 360 ₽ 5 5 02.03.01.05.06 Шпонка сегментная 4х13 Шпонка сегментная 4х13 В наличии: 5 1 30 ₽ 6 6 747.05.01.03.00 Пыльник УШМ-230/2200M (747) Пыльник В наличии: 2 1 30 ₽ 7 7 00.02.04.04.35 Винт M5х20 Нет данных о товаре 4 8 8 747.03.01.01.00 Крышка редуктора УШМ-230/2200M (747) Крышка редуктора В наличии: 2 1 350 ₽ 9 9 747.03.01.05.00 Кольцо уплотнительное УШМ-230/2200M (747) Кольцо уплотнительное В наличии: 5 1 20 ₽ 10 10 747.03.01.08.00 Прокладка подшипника УШМ-230/2200M (747) Прокладка подшипника В наличии: 2 1 40 ₽ 11 11 00.01.01.01.75 Подшипник шариковый 6202-2RS (15х35х11) В наличии: 2 1 520 ₽ 11 11 6202-2RSH Подшипник 6202-2RSH (SKF) 15х35х11 Подшипник шариковый 6202-2RSH 6202-2RSH (15х35х11) SKF (Италия) Нет в наличии 1 470 ₽ 11 11 6202-2RS Подшипник 180202/6202-2RS Подшипник шариковый 6202-2RS 6202-2RS (15х35х11) В наличии: 37 1 110 ₽ 12 12 747.03.01.04.00 Крышка подшипника УШМ-230/2200M (747) Крышка подшипника В наличии: 2 1 50 ₽ 13 13 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 В наличии: 19 7 10 ₽ 14 14 747.03.00.03.00 Колесо зубчатое коническое УШМ-230/2200М Колесо зубчатое коническое z44 В наличии: 1 1 650 ₽ 15 15 00.02.02.05.04 Шайба пружинная волновая Ø14 Шайба пружинная волновая Ø14 В наличии: 2 1 30 ₽ 16 16 00.02.99.02.08 Кольцо стопорное В14 УШМ-150 Кольцо стопорное Ø14 В наличии: 3 1 90 ₽ 17 17 00.01.01.01.05 Подшипник шариковый 608Z Подшипник 608Z (8х22х7) Нет в наличии 2 220 ₽ 17 17 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 17 17 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 17 17 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 170 1 80 ₽ 17 17 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 18 18 00.02.02.04.04 Шайба упорная Ø4 Шайба упорная (быстросъемная) «Е» Ø6 В наличии: 5 1 40 ₽ 19 19 00.02.03.01.16 Винт 5х40 Винт самонарез ST5х40 Нет в наличии 4 50 ₽ 20 20 747.03.02.02.00 Кнопка фиксатора шпинделя УШМ-230/2200М Кнопка фиксатора шпинделя В наличии: 2 1 70 ₽ 21 21 747.03.02.03.00 Пружина УШМ-230/2200М Пружина В наличии: 10 1 40 ₽ 22 22 747.03.02.01.00 Корпус редуктора УШМ-230/2200М Корпус редуктора В наличии: 1 1 860 ₽ 23 23 00.02.01.01.11 М8х4,2 УШМ -2000 Гайка Гайка М8 В наличии: 5 1 30 ₽ 24 24 747.03.00.06.00 Шестерня коническая УШМ-230/2200М Шестерня коническая z9 Нет в наличии 1 390 ₽ 25 25 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник 6201RS (12х32х10) В наличии: 8 1 370 ₽ 26 26 747.05.00.03.00 Дефлектор УШМ-230/2200M (747) Дефлектор В наличии: 2 1 60 ₽ 27 27 747.03.01.06.00 Крышка подшипника УШМ-230/2200М Крышка подшипника В наличии: 1 1 70 ₽ 28 28 747.04.02.00.00 Якорь с вентилятором УШМ-230/2200М Якорь с вентилятором Ø49х50 В наличии: 2 1 3,400 ₽ 29 29 747.04.02.00.01 Шайба защитная УШМ-230/2200M (747) Шайбы защитная В наличии: 2 1 10 ₽ 30 30 00.01.01.01.05 Подшипник шариковый 608Z Подшипник 608Z (8х22х7) Нет в наличии 1 220 ₽ 30 30 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 30 30 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 30 30 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 170 1 80 ₽ 30 30 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 31 31 747.04.02.02.00 Втулка резиновая УШМ-230/2200М Втулка резиновая Ø22 В наличии: 2 1 40 ₽ 32 32 747.05.00.01.00 Диафрагма УШМ-230/2200M (747) Диафрагма В наличии: 2 1 60 ₽ 33 33 00.02.03.01.19 Винт 4х60 ДУ-1000ЭР Винт самонарез ST4х60 В наличии: 5 2 30 ₽ 34 34 747.04.01.00.00 Статор УШМ-230/2200М Статор Ø85х50 В наличии: 1 1 2,720 ₽ 35 35 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14 В наличии: 4 6 20 ₽ 36+41 36+41 747.05.03.00.00 Крышки щеткодержателя комплект (лев+прав) УШМ-230/2200M (747) Крышки щеткодержателя комплект лев+пр поз.36+41 В наличии: 2 1 130 ₽ 37 37 747.04.00.07.00 Кнопка–фиксатор поворота ручки УШМ-230/2200M (747) Кнопка-фиксатор поворота ручки В наличии: 1 1 60 ₽ 38 38 747.04.00.08.00 Пружина фиксатора ручки УШМ-230/2200M (747) Пружина фиксатора ручки В наличии: 2 1 40 ₽ 39 39 00.10.07.01.25 Блок плавного пуска УШМ-230/2200М Блок плавного пуска L05-16/D3 16(16)A В наличии: 1 1 990 ₽ 40 40 747.04.00.02.01 Корпус двигателя УШМ-230/2200M (747) Корпус двигателя В наличии: 1 1 980 ₽ 42 42 747.04.03.02.00 Щетка электрическая 6х16х19 Нет данных о товаре 2 43 43 747.04.03.01.00 Щеткодержатель Нет данных о товаре 2 44 44 747.04.03.04.00 Пружина спиральная УШМ-230/2200М Пружина спиральная В наличии: 10 2 30 ₽ 45+50 45+50 747.04.00.01.00 Рукоятка основная комплект (лев+прав) УШМ-230/2200M (747) Рукоятка основная комплект лев+пр поз.45х50 В наличии: 2 1 710 ₽ 46 46 747.04.00.04.00 Планка фиксации шнура УШМ-230/2200M (747) Планка фиксации шнура В наличии: 1 1 20 ₽ 47 47 747.04.00.03.00 Трубка защитная УШМ-230/2200M (747) Трубка защитная В наличии: 4 1 50 ₽ 48 48 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой В наличии: 2 1 1,200 ₽ 49 49 00.10.01.05.11 Выключатель УШМ-230/2200М Выключатель FA5-12/2DBI 12(12)a 250VAC В наличии: 2 1 720 ₽ 51 51 00.02.03.01.04 Винт 4х16 Винт саморез ST4х16 В наличии: 14 5 30 ₽ 52 52 747.02.00.01.00 Ручка боковая УШМ-230/2200M (747) Ручка боковая В наличии: 2 1 230 ₽ 53 53 00.30.10.04.00 Ключ шестигранный Нет данных о товаре 1 54 54 747.01.04.01.00 Ключ специальный УШМ-230/2200M (747) Ключ специальный В наличии: 3 1 120 ₽ 55 55 00.10.04.01.24 Конденсатор УШМ-230/2200M (747) Конденсатор В наличии: 2 1 60 ₽ A A 747.04.00.00.00 Якорь с подшипником в сборе УШМ-230/2200M (747) Якорь с подшипником в сборе В наличии: 1 1 3,540 ₽ B B 747.03.02.00.00 Корпус редуктора с фиксатором в сборе Нет данных о товаре 1 C C 747.03.01.00.00 Крышка редуктора с шпинделем в сборе УШМ-230/2200M (747) Крышка редуктора с шпинделем в сборе В наличии: 2 1 1,420 ₽ Кол-во: В корзину
