Схема и запчасти для угловой шлифмашины Интерскол УШМ-230/2200М1
Схема актуальна для изделий, у которых серийный номер начинается с 356.
Рис. 1

Угловая шлифмашина УШМ-230/2200М1 (356.*) ЭКСПОРТ: Рис.1

1
Не настроено изображение
234.02.00.01.00
13431.3391

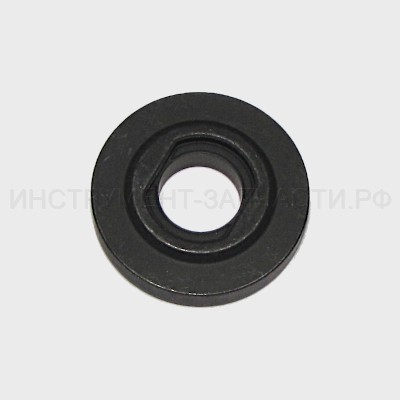

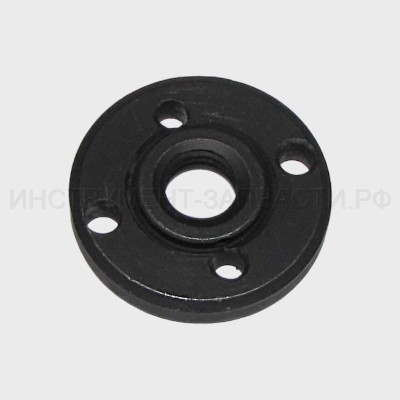

Гайка прижимная шлифкруга УШМ-22/230
Гайка прижимная шлифкруга
Нет в наличии
1
160 ₽
2
Кольцо резиновое УШМ-22/230
234.02.00.02.00
74210.2220
Кольцо резиновое УШМ-22/230
Кольцо резиновое
Ø20.35x1.78
В наличии: 2
1
20 ₽
3
Не настроено изображение
234.02.00.03.00
13431.3141

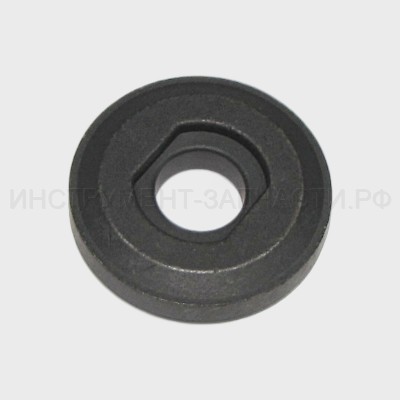

Фланец опорный шлифкруга УШМ-22/230
Фланец опорный шлифкруга
В наличии: 4
1
160 ₽
4
Не настроено изображение
234.02.00.04.00
13418.5204

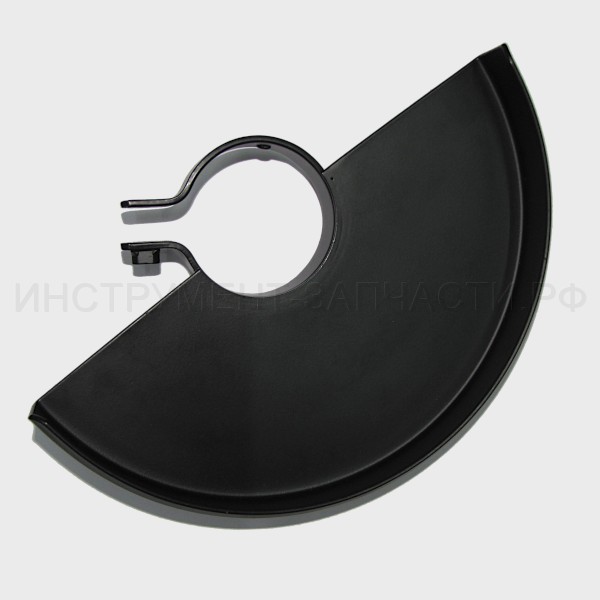

Кожух защитный в сборе УШМ-22/230
Кожух защитный в сборе
Ø230
В наличии: 1
1
650 ₽
5
Не настроено изображение
234.02.00.05.00
84201.0378
Винт
M8x30 DIN-912
Нет данных о товаре
1
6
Кольцо стопорное В6 ДУ-1000ЭР
00.02.99.02.04
87510.1006
Кольцо стопорное В6 ДУ-1000ЭР
Кольцо пружинное
Кольцо А6 ГОСТ 13942-86
В наличии: 126
1
10 ₽
7
Не настроено изображение
234.03.00.01.00
13418.5207

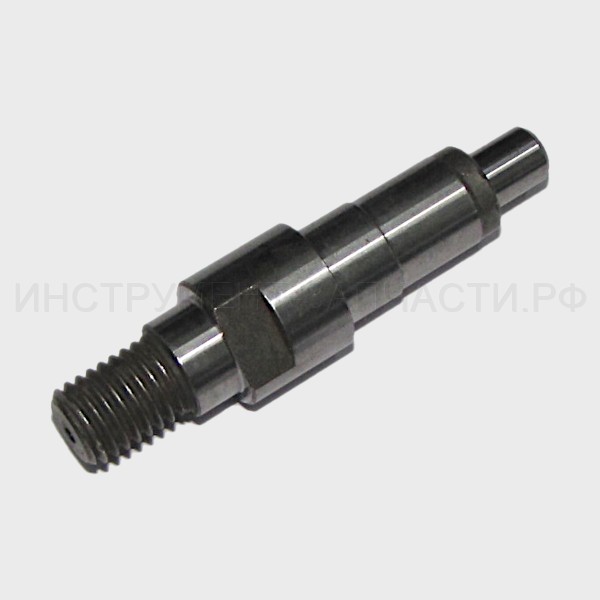

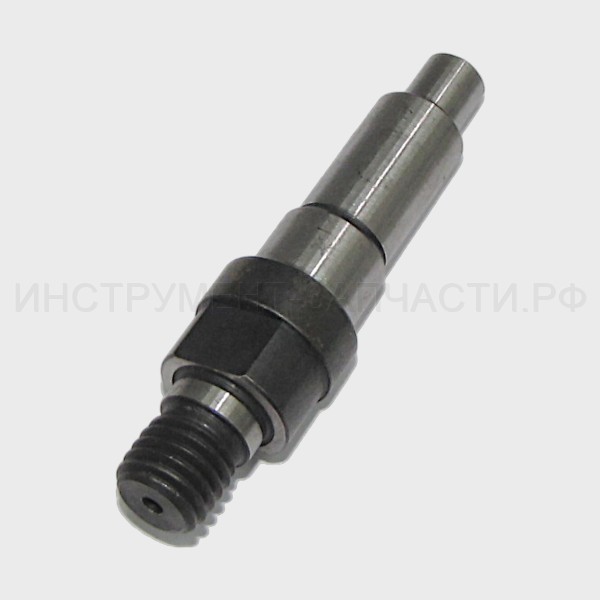

Шпиндель УШМ-22/230
Шпиндель
М14
В наличии: 1
1
410 ₽
8
Не настроено изображение
00.02.04.01.03
84030.6289
Винт М5х20
Винт
Винт В2.М5-6gх16.48 ГОСТ 17473-80
Нет в наличии
4
20 ₽
8b
Не настроено изображение
00.02.02.01.05
1002-000719
Шайба гроверная ЛШМ-900
Шайба пружинная
Шайба 5 65Г ГОСТ 6402-70
В наличии: 1
4
20 ₽
8c
Не настроено изображение
00.02.02.02.20
1002-000734
Шайба 5х10,5х0,5/А
Шайба
Шайба С5.04.019 ГОСТ 10450-78
В наличии: 7
4
20 ₽
9
Не настроено изображение
234.03.00.02.00
13418.5209

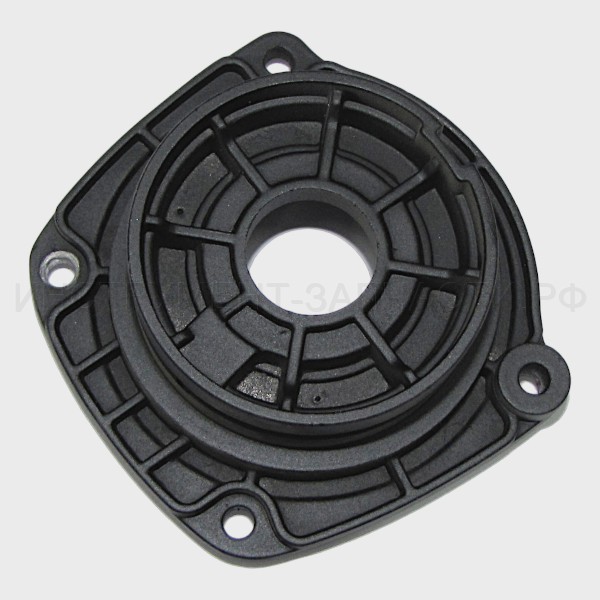

Крышка редуктора УШМ-22/230
Крышка редуктора
Нет в наличии
1
440 ₽
10
Не настроено изображение
234.03.00.03.00
13418.5210

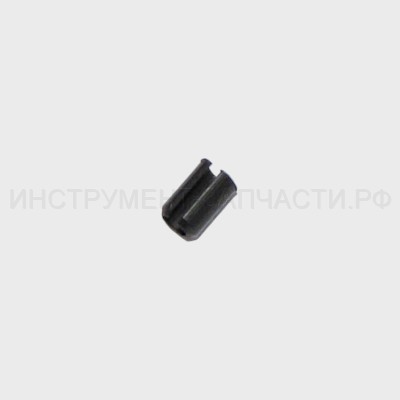

Вкладыш УШМ-22/230
Вкладыш
Ø6х10
В наличии: 2
1
20 ₽
11
Не настроено изображение
234.03.00.04.00
13418.5211
Кольцо резиновое УШМ-22/230
Кольцо резиновое
Ø78х2
Нет в наличии
1
20 ₽
12
Не настроено изображение
234.03.00.05.00
13418.5212
Шайба защитная
Нет данных о товаре
1
13
Подшипник шариковый 6203 Z
00.01.01.01.22
71202.0304
Подшипник шариковый 6203 Z
Подшипник шариковый
6203.2Z (17х40х12)
В наличии: 1
1
470 ₽
13
Подшипник 180203/6203-2RS
Подшипник 180203/6203-2RS
Подшипник шариковый
6203-2RS (17х40х12)
В наличии: 27
1
160 ₽
14
Не настроено изображение
234.03.00.06.00
13418.5214
Шайба прижимная
Нет данных о товаре
1
15
Винт М4х10 УШМ-115
00.02.04.01.01
84400.5251
Винт М4х10 УШМ-115
Винт
Винт В2.М4-6gх10.48 ГОСТ 17473-80
В наличии: 19
3
10 ₽
15a
Шайба гроверная ДУ-1000ЭР
00.02.02.01.04
1002-000713
Шайба гроверная ДУ-1000ЭР
Шайба пружинная
Шайба 4 65Г ГОСТ 6402-70
В наличии: 32
3
20 ₽
16
Не настроено изображение
234.03.00.07.00
13418.5260

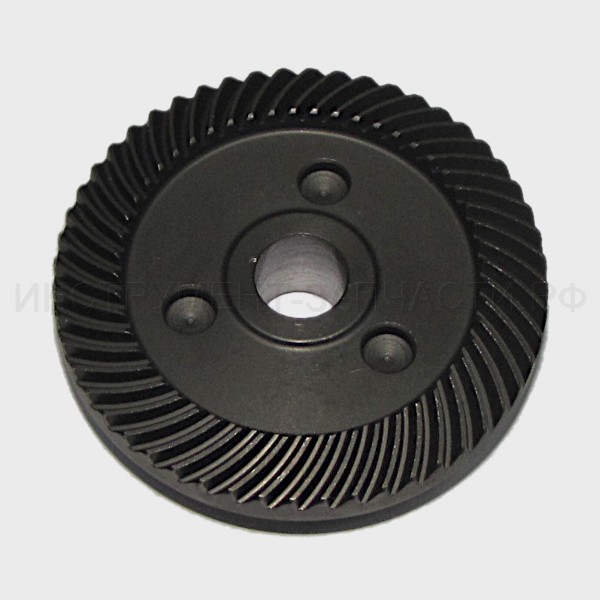

Колесо зубчатое УШМ-230/2100T
Колесо зубчатое
z=52, m=1,57
В наличии: 1
1
880 ₽
17
Подшипник роликовый НК101610
00.01.02.01.05
13418.5217
Подшипник роликовый НК101610
Подшипник игольчатый
HK101610 (Ø10xØ16x10)
В наличии: 4
1
170 ₽
18
Не настроено изображение
356.03.01.02.00
13418.5418
Штифт
Нет данных о товаре
1
19
Не настроено изображение
356.03.01.03.00
13418.5218
Кольцо резиновое
Ø6x1
Нет данных о товаре
1
20
Винт 5х35
00.02.03.01.52
84483.0130
Винт 5х35
Винт
Винт ST4,8х35 DIN 7981
В наличии: 10
4
40 ₽
20a
Не настроено изображение
00.02.02.02.20
13418.5221
Шайба 5х10,5х0,5/А
Шайба
Шайба С5.04.019 ГОСТ 10450-78
В наличии: 7
4
20 ₽
21
Не настроено изображение
234.03.01.01.00
13418.5222
Пружина фиксатора УШМ-22/230
Пружина фиксатора
Нет в наличии
1
40 ₽
22
Не настроено изображение
356.03.01.01.00
13418.5423
Кнопка фиксатора
Нет данных о товаре
1
23
Не настроено изображение
356.03.01.04.00
86090.7119
Корпус редуктора в сборе
Нет данных о товаре
1
24
Не настроено изображение
234.03.00.08.00
13418.5261
Гайка специальная
М10х1
Нет данных о товаре
1
25
Не настроено изображение
234.03.00.09.00
13418.5226

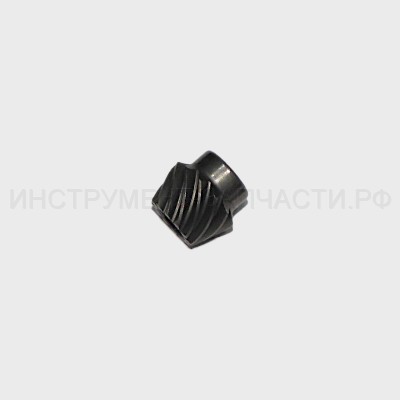

Шестерня коническая УШМ-22/230
Шестерня коническая
z=12, m=1,57
В наличии: 1
1
570 ₽
26
Не настроено изображение
356.03.01.05.00
13418.5227
Шайба
19,5х27,8х0,8
Нет данных о товаре
1
27
Не настроено изображение
356.03.01.06.00
13418.5228
Кольцо войлочное
16х28х5
Нет данных о товаре
1
28
Не настроено изображение
356.03.01.07.00
71202.0126
Шайба плоская
Ø31.5хØ19х0.5
Нет данных о товаре
1
29
Не настроено изображение
00.01.01.01.21
87600.1032
Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201.2Z (12х32х10)
В наличии: 4
1
370 ₽
29
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 50
1
110 ₽
30
Кольцо стопорное А32 УШМ-2000
00.02.99.01.01
13418.5432
Кольцо стопорное А32 УШМ-2000
Кольцо пружинное
Кольцо В32.60C2A ГОСТ 13943-86
В наличии: 3
1
50 ₽
32
Не настроено изображение
234.04.02.00.00
13418.5433
Якорь с вентилятором УШМ-230.2200М1
Якорь с вентилятором
Ø54х55
Нет в наличии
1
2,250 ₽
33
Не настроено изображение
234.04.02.01.00
71206.22926
Нет в наличии
1
70 ₽
34
Подшипник шариковый 629Z
00.01.01.01.03
13418.5233
Подшипник шариковый 629Z
Подшипник шариковый
629.2Z (9х26х8)
В наличии: 8
1
180 ₽
34
Подшипник 180029/629-2RS
Подшипник 180029/629-2RS
Подшипник шариковый
629-2RS (9х26х8)
В наличии: 32
1
80 ₽
35
Не настроено изображение
234.04.02.02.00
13418.5436
Втулка демпфирующая УШМ-22/230
Втулка демпфирующая
Ø26/Ø31
Нет в наличии
1
50 ₽
36
Не настроено изображение
234.05.00.01.00
13418.5437
Диафрагма
Нет данных о товаре
1
37
Не настроено изображение
00.02.03.01.22
13418.5438
Винт 5х70 ДП-1200
Винт
Шуруп 3-5х70 ГОСТ 1144-80
Нет в наличии
2
60 ₽
38
Не настроено изображение
234.04.01.00.00
84480.0046
Статор УШМ-230.2200М1
Статор
Ø95X55
Нет в наличии
1
3,550 ₽
40
Винт 4х12
00.02.03.01.02
13418.5441
Винт 4х12
Винт
Винт 2-4х12 ГОСТ 10621-80
В наличии: 17
4
10 ₽
41
Не настроено изображение
234.05.00.02.00
13418.5443
Крышка щетки правая
Нет данных о товаре
1
43
Не настроено изображение
356.05.00.01.00
13418.5243
Корпус двигателя
Нет данных о товаре
1
44
Не настроено изображение
234.04.03.01.00
13418.5242

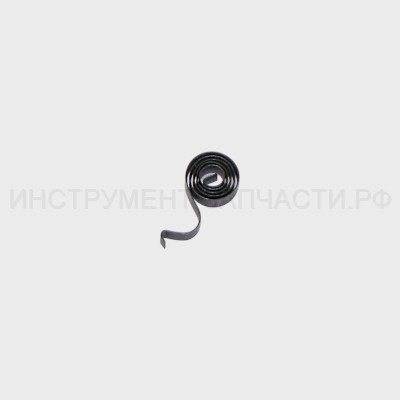

Пружина щетки УШМ-22/230
Пружина щетки
Нет в наличии
2
50 ₽
45
Не настроено изображение
234.04.03.02.00
13418.5241

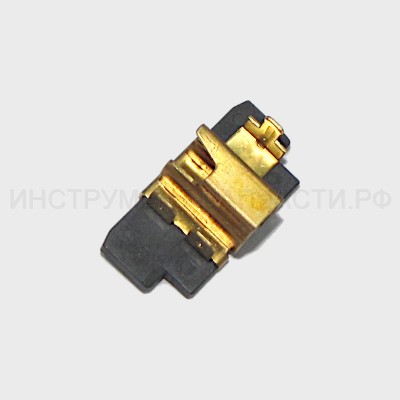

Щеткодержатель (335372000) УШМ-22/230
Щеткодержатель (335372000)
В наличии: 4
2
180 ₽
46
Не настроено изображение
234.04.03.03.00
13418.5447

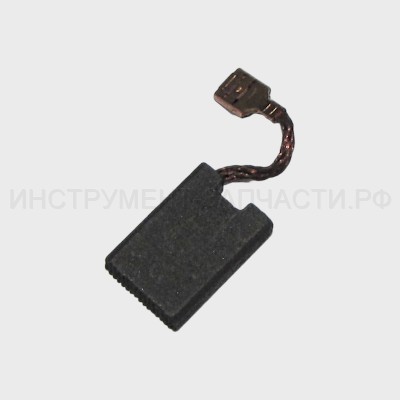

Щётка электрическая УШМ-22/230
Щетка электрическая
7х17х25
В наличии: 16
2
240 ₽
47
Не настроено изображение
234.05.00.04.00
13418.5451
Крышка щетки левая
Нет данных о товаре
1
51
Не настроено изображение
356.05.00.02.00
13418.5248
Рукоятка левая в сборе
Нет данных о товаре
1
52
Не настроено изображение
234.05.00.06.00
13418.5247
Пружина стопора УШМ-22/230
Пружина стопора
Нет в наличии
1
40 ₽
53
Не настроено изображение
234.05.00.07.00
13418.5454
Нет в наличии
1
60 ₽
54
Не настроено изображение
356.05.00.03.00
84482.0050
Рукоятка правая в сборе
Нет данных о товаре
1
55
Не настроено изображение
00.02.03.01.07
84482.0048
Винт 4х20 ДУ-1000ЭР
Винт
Винт 2-4х20 ГОСТ 10621-80
В наличии: 6
4
30 ₽
56
Винт 4х16
00.02.03.01.04
13418.5457
Винт 4х16
Винт
Винт 2-4х16 ГОСТ 10621-80
В наличии: 14
1
30 ₽
57
Не настроено изображение
234.04.00.02.00
13418.5458
Планка крепления шнура
Нет данных о товаре
1
58
Не настроено изображение
356.04.01.00.00
13418.5459
Выключатель в сборе
ОКТО 7 (107759) 250V 50Hz 16(16) A 10 Т55 5E4
Нет данных о товаре
1
59
Не настроено изображение
234.04.00.01.00
76755.3200
Трубка защитная УШМ-22/230
Трубка защитная
Нет в наличии
1
70 ₽
60
Не настроено изображение
00.10.02.02.03
13410.9521
Шнур питания с вилкой УШМ-22/230
Шнур питания с вилкой
H07RN-F/2х1,5мм², L=3м
Нет в наличии
1
1,290 ₽

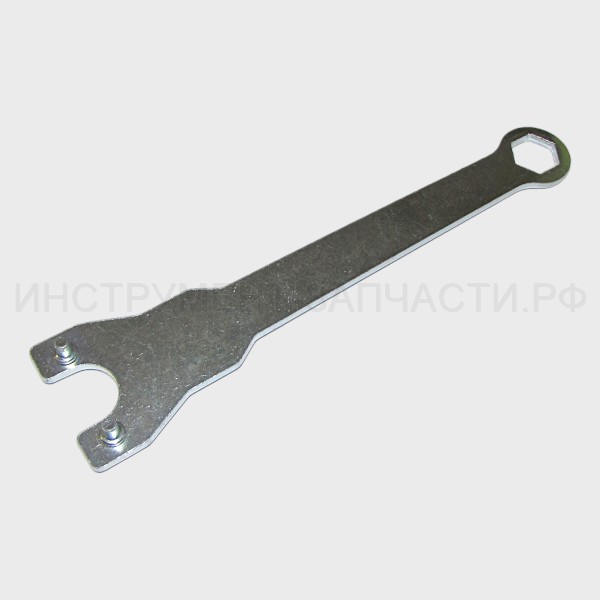

61
Не настроено изображение
09.01.04.01.00
13418.5462
В наличии: 3
1
170 ₽
62
Ручка боковая УШМ-230/2600М
69.02.00.01.00
10325.301551.001
В наличии: 1
1
300 ₽
