Схема и запчасти для угловой шлифмашины Интерскол УШМ-230/2300М
Схема актуальна для изделий, у которых серийный номер начинается с 61.
Рис. 1

Угловая шлифмашина УШМ-230/2300М (61.*): Рис.1

1
Гайка прижимная шлифкруга УШМ-2300
Гайка прижимная шлифкруга УШМ-2300
Гайка прижимная шлифкруга
Нет в наличии
1
90 ₽
2
Фланец опорный шлифкруга УШМ-2300М
Фланец опорный шлифкруга УШМ-2300М
Фланец опорный шлифкруга
Нет в наличии
1
130 ₽
3
Кожух защитный УШМ-2300М
Кожух защитный УШМ-2300М
Кожух защитный
В наличии: 3
1
580 ₽
4
Не настроено изображение
Винт М8х25
Винт
М8х25
Нет в наличии
1
50 ₽
5
Шпиндель УШМ-230/2300М
Шпиндель УШМ-230/2300М
Шпиндель
Ø14
В наличии: 4
1
260 ₽
6
Не настроено изображение
Винт М5х20
Винт
М5х15
Нет в наличии
4
20 ₽
7
Не настроено изображение
Шайба гроверная ЛШМ-900
Шайба гроверная
Ø5
В наличии: 1
4
20 ₽
8
Крышка редуктора УШМ-230/2300М
Крышка редуктора УШМ-230/2300М
Крышка редуктора
Нет в наличии
1
460 ₽
9
Подшипник шариковый 6203 Z
Подшипник шариковый 6203 Z
Подшипник шариковый
6203Z
В наличии: 1
1
470 ₽
9
Подшипник 180203/6203-2RS
Подшипник 180203/6203-2RS
Подшипник шариковый
6203-2RS
В наличии: 57
1
160 ₽
9
Не настроено изображение
Подшипник (SKF) 17х40х12
Подшипник шариковый
6203-2Z SKF (Италия)
Нет в наличии
1
440 ₽
9
Не настроено изображение
Подшипник 6203-2RSH (SKF) 17х40х12
Подшипник шариковый
6203-2RSH SKF (Италия)
Нет в наличии
1
430 ₽
10
Шайба фиксирующая УШМ-230/2300 М
Шайба фиксирующая УШМ-230/2300 М
Крышка подшипника
В наличии: 3
1
50 ₽
11
Шайба гроверная ДУ-1000ЭР
Шайба гроверная ДУ-1000ЭР
Шайба гроверная
Ø4
В наличии: 32
3
20 ₽
12
Винт М4х10 УШМ-115
Винт М4х10 УШМ-115
Винт
М4х10
В наличии: 19
3
10 ₽
13

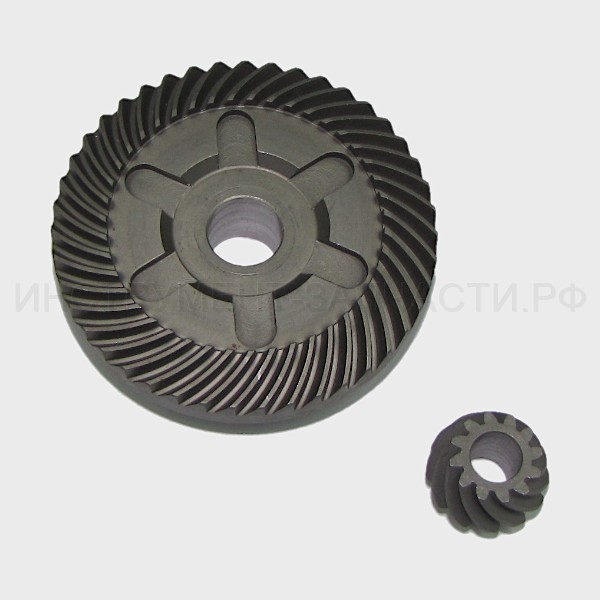

Колесо зубчатое УШМ-2100М
Колесо зубчатое УШМ-2100М
Колесо зубчатое (прессованное)
Z=43 (совместно с 61.03.02.06.00)
В наличии: 1
1
790 ₽
13
Колесо зубчатое (стальное) УШМ-230/2100 М
Колесо зубчатое (стальное) УШМ-230/2100 М
Колесо зубчатое (стальное)
Z=43 (совместно с 61.03.02.06.01)
В наличии: 2
1
1,210 ₽
14
Втулка бронзовая УШМ-2300М
Втулка бронзовая УШМ-2300М
Втулка бронзовая
Ø10xØ16xØ10
В наличии: 4
1
150 ₽
15
Ручка боковая УШМ-2300М
Ручка боковая УШМ-2300М
Ручка боковая
В наличии: 1
1
330 ₽
16
Не настроено изображение
Винт 5х40
Винт
5х40
Нет в наличии
4
50 ₽
17

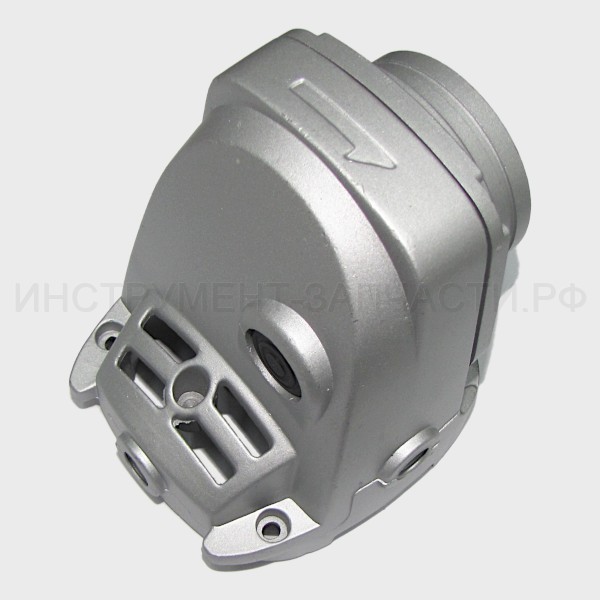

Корпус редуктора УШМ-230/2300М
Корпус редуктора УШМ-230/2300М
Корпус редуктора
Нет в наличии
1
540 ₽
18
Кольцо стопорное В8 ДУ-650ЭР
Кольцо стопорное В8 ДУ-650ЭР
Шайба стопорная
В8
В наличии: 5
1
60 ₽
18
Шайба стопорная ПЦ-16Т
Шайба стопорная ПЦ-16Т
Кольцо пружинное
В8
Нет в наличии
1
30 ₽
19
Пружина фиксатора шпинделя УШМ-2300М
Пружина фиксатора шпинделя УШМ-2300М
Пружина фиксатора шпинделя
В наличии: 12
1
50 ₽
20
Фиксатор шпинделя УШМ-230/2300М в сб.
Фиксатор шпинделя УШМ-230/2300М в сб.
Фиксатор шпинделя в сборе
В наличии: 5
1
140 ₽
21
Гайка специальная М8х1 УШМ-230/2300М
Гайка специальная М8х1 УШМ-230/2300М
Гайка специальная
М8x1
В наличии: 3
1
40 ₽
22
Шестерня коническая УШМ-230/2300М
Шестерня коническая УШМ-230/2300М
Шестерня коническая (прессованная)
Z=12
В наличии: 3
1
400 ₽
22
Не настроено изображение
61.03.02.06.01
Шестерня коническая (стальная)
Z=12
Нет данных о товаре
1
23
Не настроено изображение
Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201Z
В наличии: 3
1
370 ₽
23
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS
В наличии: 47
1
110 ₽
23
Не настроено изображение
Подшипник (SKF) 12х32х10
Подшипник шариковый
6201-2Z SKF (Италия)
Нет в наличии
1
320 ₽
23
Не настроено изображение
Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник шариковый
6201-2RSH SKF (Италия)
Нет в наличии
1
390 ₽
24
Кольцо стопорное А32 УШМ-2000
Кольцо стопорное А32 УШМ-2000
Кольцо стопорное
А32
В наличии: 3
1
50 ₽
25

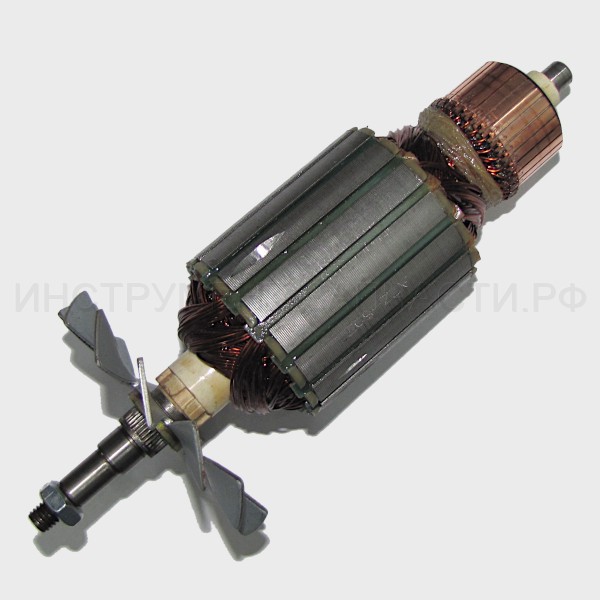

Якорь с вентилятором УШМ-230/2300 М
Якорь с вентилятором УШМ-230/2300 М
Якорь с вентилятором
Нет в наличии
1
2,970 ₽
25
Не настроено изображение
В наличии: 5
1
2,760 ₽
26
Подшипник шариковый 629Z
Подшипник шариковый 629Z
Подшипник шариковый
629Z
В наличии: 7
1
180 ₽
26
Подшипник 180029/629-2RS
Подшипник 180029/629-2RS
Подшипник шариковый
629-2RS
В наличии: 80
1
80 ₽
26
Не настроено изображение
Подшипник (SKF) 9х26х8
Подшипник шариковый
629-2Z (Италия)
Нет в наличии
1
340 ₽
26
Не настроено изображение
Подшипник 629-2RSH (SKF) 9х26х8
Подшипник шариковый
629-2RSH (Италия)
Нет в наличии
1
390 ₽
27

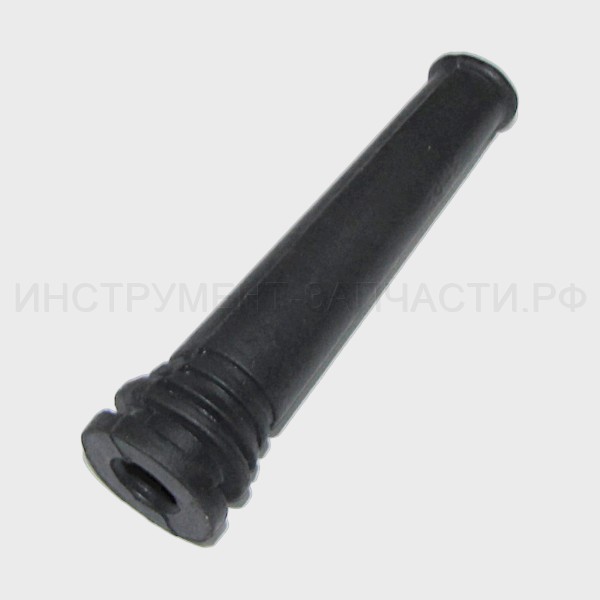

Втулка резиновая УШМ-2300М
Втулка резиновая УШМ-2300М
Втулка резиновая
В наличии: 5
1
50 ₽
28
Диафрагма УШМ-2300М
В наличии: 2
1
80 ₽
29
Не настроено изображение
В наличии: 5
2
30 ₽
30
Статор в сборе УШМ-2300М
Статор в сборе УШМ-2300М
Статор в сборе
с поз. 37
Нет в наличии
1
1,870 ₽
30
Не настроено изображение
БУ_09.04.01.00.00
Статор в сборе
Снят с БУ инструмента, который вернули производителю по гарантии. Имеет следы эксплуатации (потертости, загрязнения и т.д.)
Нет данных о товаре
1
32
Корпус двигателя УШМ-2300М
Корпус двигателя УШМ-2300М
Корпус двигателя
В наличии: 2
1
520 ₽
34
Колпачок щёткодержателя УШМ-2300
Колпачок щёткодержателя УШМ-2300
Колпачок щеткодержателя
В наличии: 13
2
20 ₽
35
Щётка электрическая УШМ-2300М
Щётка электрическая УШМ-2300М
Щетка электрическая
В наличии: 4
2
220 ₽
36
Щёткодержатель УШМ-2300М
Щёткодержатель УШМ-2300М
Щеткодержатель
В наличии: 4
2
200 ₽
37
Не настроено изображение

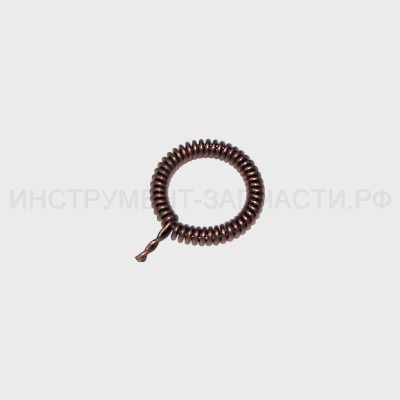

Спираль контактная УШМ-2300 М
Спираль контактная
В наличии: 14
2
30 ₽
38
Ручка УШМ-2300М
Нет в наличии
1
120 ₽
39
Кнопка-фиксатор рукоятки поворотной УШМ-2300М
Кнопка-фиксатор рукоятки поворотной УШМ-2300М
Кнопка-фиксатор рукоятки поворотной
Нет в наличии
1
50 ₽
40
Пружина фиксатора рукоятки УШМ-2300М
Пружина фиксатора рукоятки УШМ-2300М
Пружина фиксатора рукоятки
В наличии: -1
1
40 ₽
41
Блок электронный УШМ
Блок электронный УШМ
Блок электронный
RT230-16A 230V-50/60Hz 16A
В наличии: 6
1
1,450 ₽
42
Ручка-накладка УШМ-2300М
Ручка-накладка УШМ-2300М
Ручка-накладка
Нет в наличии
1
180 ₽
43
Не настроено изображение
В наличии: 6
4
30 ₽
44
Выключатель в сборе KEDU HY44BC
Выключатель в сборе KEDU HY44BC
Выключатель в сборе
KEDU HY44BC
В наличии: 7
1
1,230 ₽
45
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор
0,33мкФ MEX GPF 40/85/21
В наличии: 5
1
290 ₽
46
Винт 4х12
Винт 4х12
Винт
4х12
В наличии: 17
2
10 ₽
47
Не настроено изображение
Планка фиксации шнура УШМ-2300М
Планка фиксации шнура
Нет в наличии
1
20 ₽
48
Не настроено изображение
Нет в наличии
1
50 ₽
49
Не настроено изображение
Шнур питания с вилкой УШМ-22/230
Шнур питания с вилкой
H07RN-F/2х1,5мм²
Нет в наличии
1
1,290 ₽
A
Не настроено изображение

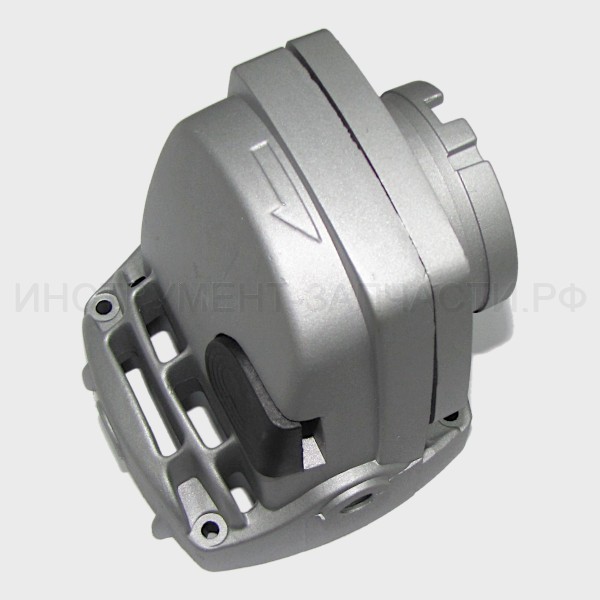

Корпус редуктора Интерскол УШМ-230/2300М, AEZ
Корпус редуктора в сборе
включает в себя аналоги арт.61.03.02.01.00, арт.61.03.02.05.00, арт.09.03.02.04.00, арт.00.02.99.02.02, арт.09.03.02.02.00 и арт.61.03.01.01.00
В наличии: 1
1
1,430 ₽
