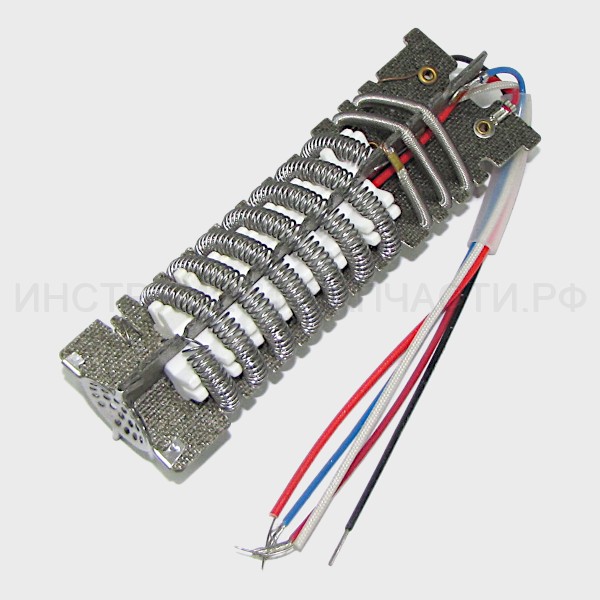

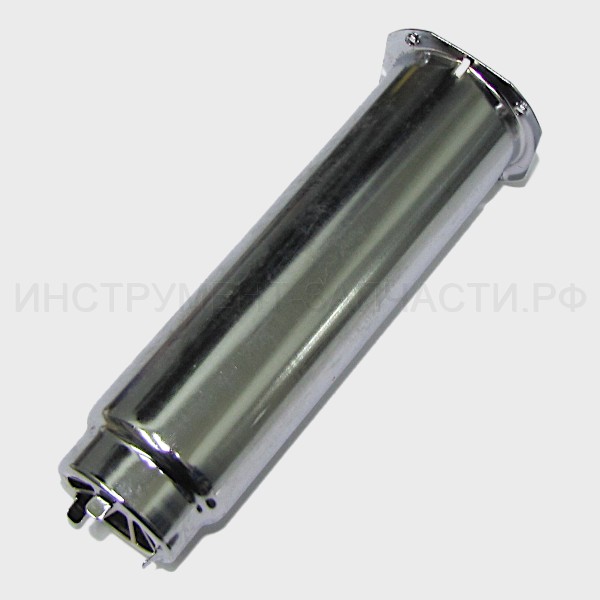

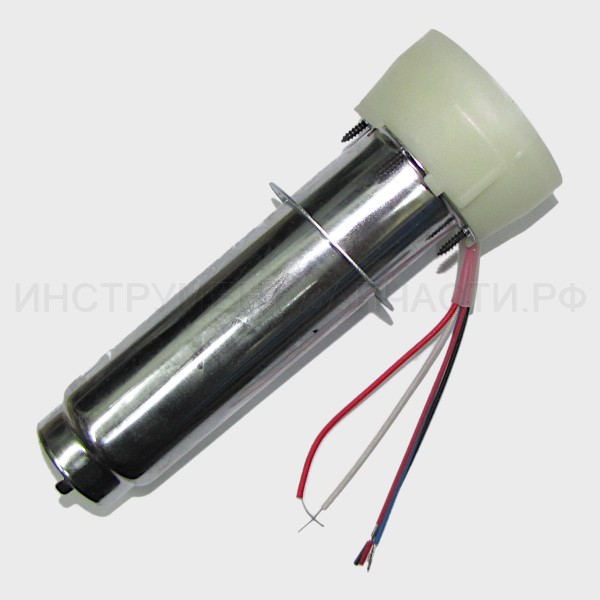

Дмитрий Кущев Схема и запчасти для промышленного фена Интерскол ФЭ-2000ЭМ Схема актуальна для изделий, у которых серийный номер начинается с 385. Рис. 1 Фен промышленный ФЭ-2000ЭМ (385.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 385.04.01.00.01 Двигатель с вентилятором и кронштейном в сборе Поз.1,3,4,5 Нет данных о товаре 1 1 1 385.04.01.01.01 Электродвигатель RS-385SA-2073 DC20V/0.25A/17200rpm Нет данных о товаре 1 2 2 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт специальный с фланцем 3х10 В наличии: 12 1 30 ₽ 3 3 385.04.01.02.00 Опора двигателя Нет данных о товаре 1 4 4 00.02.04.01.32 Винт М2,5х6 Винт М2,5х6 Нет в наличии 2 10 ₽ 5 5 385.04.01.03.00 Вентилятор Нет данных о товаре 1 6 6 00.02.03.01.25 Винт 3х11 Винт 3х10 Нет в наличии 1 10 ₽ 385.03.00.00.00 Элемент нагревательный в сборе ФЭ-2000ЭМ Элемент нагревательный в сборе Поз. 7,8,9,10,11 В наличии: 1 1 1,140 ₽ 7 7 385.03.00.05.00 Фланец Нет данных о товаре 1 8 8 385.03.00.03.00 Элемент нагревательный ФЭ-2000ЭМ (385) Элемент нагревательный В наличии: 2 1 790 ₽ 9 9 192.03.00.04.00 Кожух термоизоляционный ФЭ-2000Э Кожух термоизоляционный В наличии: 5 1 90 ₽ 10 10 385.03.00.01.00 Сопло ФЭ-2000ЭM (385) Сопло В наличии: 1 1 190 ₽ 11 11 385.03.00.02.00 Шайба центрирующая Нет данных о товаре 1 12 12 385.05.00.01.00 Крышка задняя ФЭ-2000ЭМ Крышка задняя В наличии: 1 1 120 ₽ 13 13 385.05.00.02.00 Кнопка ФЭ-2000ЭМ Кнопка В наличии: 1 2 20 ₽ 14 14 385.05.00.03.00 Экран ФЭ-2000ЭМ Экран В наличии: 1 1 20 ₽ 15 15 385.04.02.00.01 Блок электроники в сборе Нет данных о товаре 1 16 16 00.02.03.01.72 Винт 2,5х8 Нет данных о товаре 3 17 17 385.05.00.04.00 Корпус ФЭ-2000ЭМ Корпус В наличии: 1 1 240 ₽ 18 18 385.05.00.05.00 Корпус накладка ФЭ-2000ЭМ Корпус накладка В наличии: 1 1 240 ₽ 19 19 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт 3х14 В наличии: 1 8 20 ₽ 20 20 385.05.00.06.00 Крышка передняя ФЭ-2000ЭМ Крышка передняя В наличии: 1 1 20 ₽ 21 21 385.04.03.00.01 Переключатель с печатной платой в сборе Нет данных о товаре 1 22 22 192.04.02.02.00 Рычаг переключателя ФЭ-2000Э Рычаг переключателя В наличии: 1 1 100 ₽ 23 23 385.05.00.07.00 Амортизатор ФЭ-2000ЭM (385) Амортизатор В наличии: 1 2 30 ₽ 24 24 192.05.00.05.00 Упор резиновый ФЭ-2000Э Упор резиновый В наличии: 1 1 60 ₽ 25 25 192.05.00.04.00 Планка фиксации шнура Нет данных о товаре 1 26 26 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт 4х14 В наличии: 4 2 20 ₽ 27 27 192.05.00.06.00 Втулка защитная ФЭ-2000Э Втулка защитная Нет в наличии 1 30 ₽ 28 28 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H05RN-F/2х1,0мм², L=2м Нет в наличии 1 700 ₽ 28 28* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.28 Нет в наличии 1 560 ₽ 29 29 192.02.00.01.00 Насадка редукционная ФЭ-2000Э Насадка редукционная Нет в наличии 1 70 ₽ 30 30 192.02.00.03.00 Насадка «паяльное зеркало» Нет данных о товаре 1 31 31 192.02.00.04.00 Насадка направляющая Нет данных о товаре 1 32 32 192.02.00.02.00 Насадка плоская Нет данных о товаре 1 33 33 192.02.00.05.00 Скребок Нет данных о товаре 1 Кол-во: В корзину
