Фен ФЭ-2000Э (192.*) Интерскол

Схема актуальна для изделий, у которых серийный номер начинается с 192.

*Введен 2  апреля 2013 года.

Инструмент снят с производства

Рис. 1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

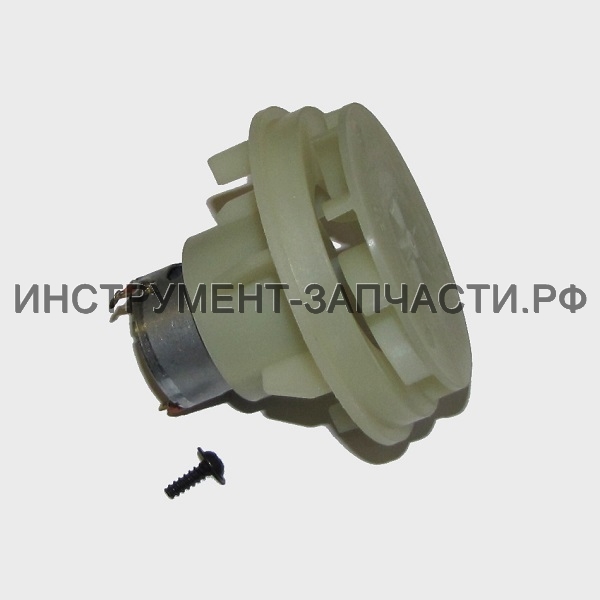

192.04.01.00.00

Двигатель с вентилятором в сборе ФЭ-2000Э Двигатель с вентилятором в сборе

Нет в наличии

1

200.00

Спросить

1

192.04.01.07.00

Электродвигатель DC18V

Нет данных о товаре

1

2

00.02.03.01.25

Винт 3х11 Винт 3х10

Нет в наличии

1

10.00

Спросить

3

192.04.01.06.00

Опора двигателя

Нет данных о товаре

1

4

00.02.04.01.32

Винт М2,5х6 Винт М2,5х6

Нет в наличии

2

10.00

Спросить

5

192.04.01.02.00

Вентилятор

Нет данных о товаре

1

6

00.02.03.01.48

Винт 3х16 Винт 3х16

Нет в наличии

3

10.00

Спросить

7

192.04.01.01.00

Корпус вентилятора

Нет данных о товаре

1

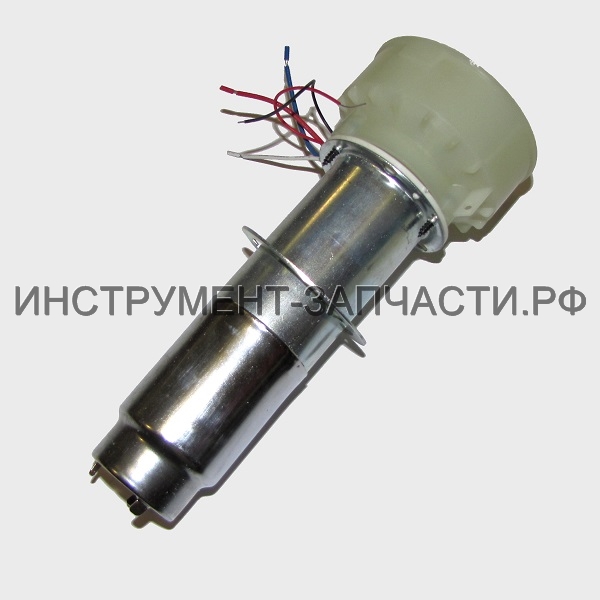

192.03.00.00.00

Элемент нагревательный в сборе ФЭ-2000Э Элемент нагревательный в сборе

Нет в наличии

1

760.00

Спросить

8

192.03.00.03.00

Элемент нагревательный

Нет в наличии

1

820.00

Спросить

9

192.03.00.04.00

Кожух термоизоляционный

Нет данных о товаре

1

10

192.03.00.02.00

Сопло с шайбой центрирующей

Нет данных о товаре

1

11

192.04.02.03.00

Маховик регулировки температуры ФЭ-2000Э Маховик регулировки температуры

В наличии 1

1

70.00

12

192.04.02.00.00

Блок электроники в сборе ФЭ-2000Э Блок электроники в сборе

В наличии 4

1

820.00

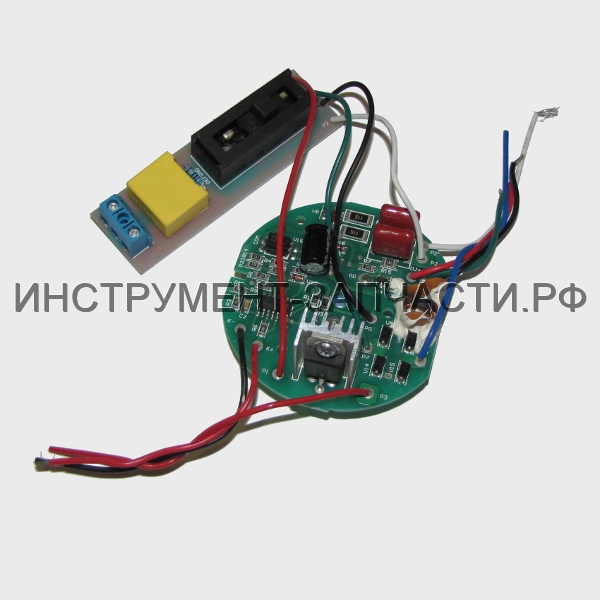

12*

192.04.02.00.01

Блок электроники в сборе (NEW) ФЭ-2000Э Блок электроники в сборе

В наличии 2

1

850.00

192.04.02.03.01

Стабилитрон ФЭ-2000Э Стабилитрон IN4744A (15 вольт, 1 ампер)

Нет в наличии

1

10.00

Спросить

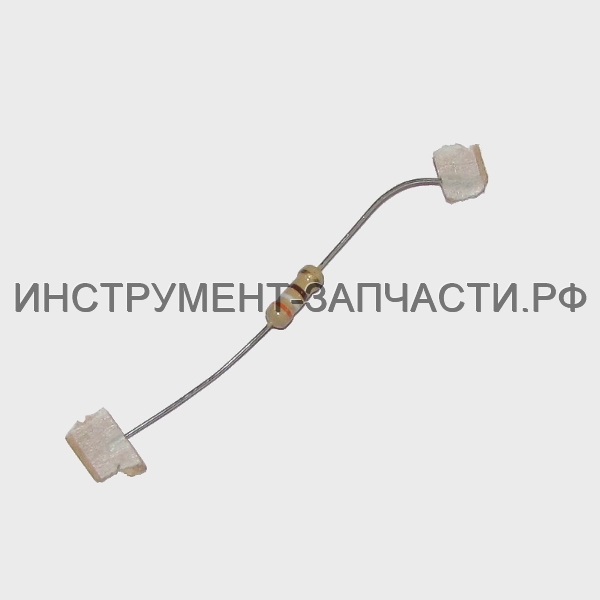

192.04.02.02.01

Резистор ФЭ-2000Э Резистор От 300 до 390Ом мощностью 0,5Вт

В наличии 1

1

10.00

13

192.04.02.04.00

Кольцо ферритовое с выводами

Нет данных о товаре

2

14

00.10.04.01.03

Конденсатор 0,47μF K X2 MEX CPF 40/085/21/C, 250V

Нет в наличии

1

40.00

Спросить

15

192.05.00.03.00

Корпус ФЭ-2000Э Корпус

В наличии 1

1

190.00

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

16

192.05.00.02.00

Корпус-накладка ФЭ-2000Э Корпус накладка

В наличии 1

1

190.00

17

00.02.03.01.06

Винт 4х18 ДУ-650ЭР Винт 3х14

В наличии 5

8

30.00

18

192.05.00.01.00

Кожух защитный ФЭ-2000Э Кожух защитный

В наличии 1

1

60.00

19

192.04.02.02.00

Рычаг переключателя ФЭ-2000Э Рычаг переключателя

В наличии 1

1

30.00

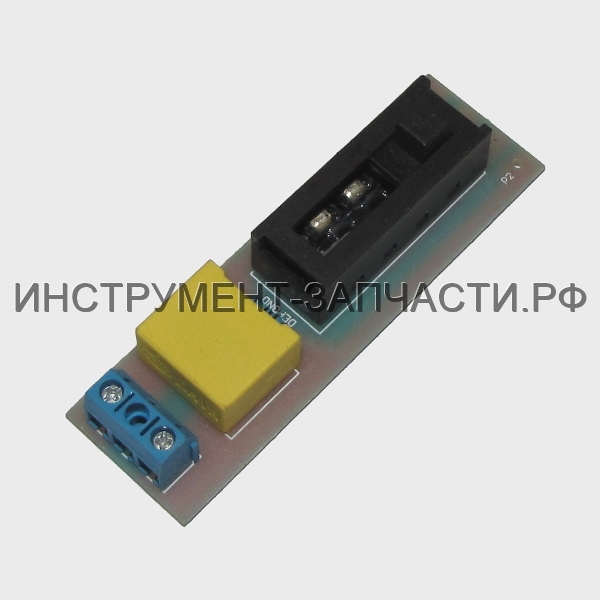

20/21

192.04.02.01.00

Переключатель с печатной платой в сборе ФЭ-2000Э Переключатель с печатной платой в сборе Defond 1103; 10A, 250V~Т85; DSE-2413

В наличии 1

1

150.00

20/21*

192.04.02.01.01

Переключатель с печатной платой в сборе Defond 1103; 10A, 250V~Т85; DSE-2413

Нет данных о товаре

1

22

192.05.00.05.00

Упор резиновый ФЭ-2000Э Упор резиновый

В наличии 1

1

20.00

23

192.05.00.04.00

Планка фиксации шнура

Нет данных о товаре

1

24

00.02.03.01.03

Винт 4х14 ДУ-650ЭР Винт 4х14

В наличии 4

2

10.00

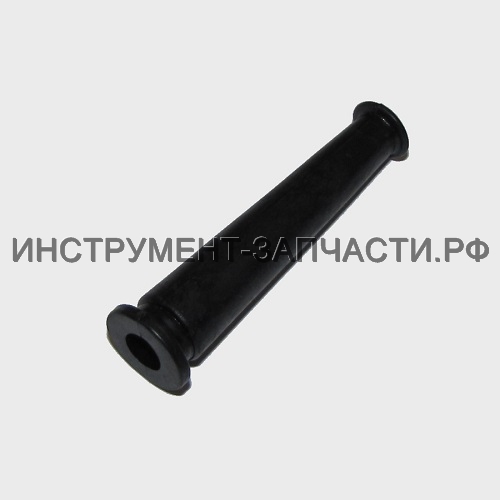

25

192.05.00.06.00

Втулка защитная ФЭ-2000Э Втулка защитная

В наличии 5

1

20.00

26

192.05.00.07.00

Накладка ручки ФЭ-2000Э Накладка ручки

В наличии 1

1

50.00

27

00.10.02.03.02

Шнур питания с вилкой 2х1,0 Шнур питания с вилкой H05RN-F/2х1,0мм², L=2м

В наличии 1

1

330.00

29

192.02.00.01.00

Насадка редукционная ФЭ-2000Э Насадка редукционная

Нет в наличии

1

40.00

Спросить

30

192.02.00.03.00

Насадка «паяльное зеркало»

Нет данных о товаре

1

31

192.02.00.04.00

Насадка направляющая

Нет данных о товаре

1

32

192.02.00.02.00

Насадка плоская

Нет данных о товаре

1

33

192.02.00.05.00

Скребок

Нет данных о товаре

1
