ЛШМ-100/1200 (72.*) с 01.06.2009

Ленточная шлифовальная машина Интерскол ЛШМ-100/1200 (72.*)
Схема актуальна для изделий, у которых серийный номер начинается с 72.
*Введено 09.2017г.
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 00.01.01.01.37 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6001Z ДУ-750 ЭР
Подшипник шариковый
6001Z (12х28х8)
В наличии
1
2 130.00
1 6001-2RS Подшипник 180101/6001-2RS Подшипник 180101/6001-2RS
Подшипник шариковый
6001-2RS (12х28х8)
Альтернатива
В наличии
107
2 80.00

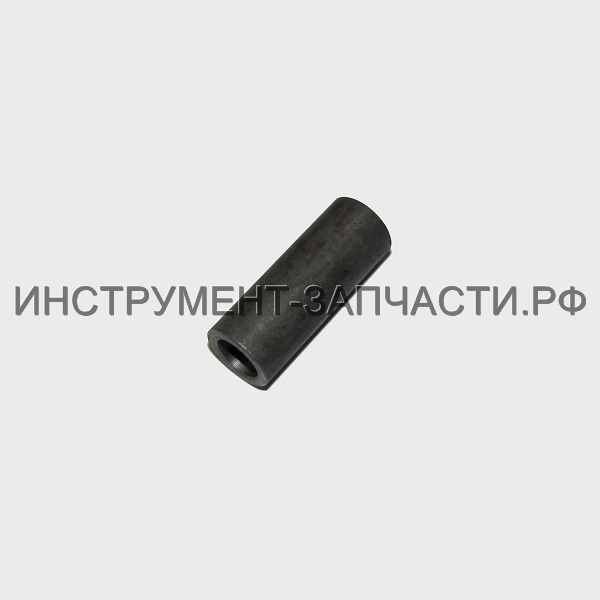

2 72.03.02.01.00 Втулка распорная ЛШМ-100/1200Э Втулка распорная ЛШМ-100/1200Э
Втулка распорная
Нет в наличии
1 90.00
3 00.02.99.01.06 Кольцо стопорное А28 ДУ-750ЭР Кольцо стопорное А28 ДУ-750ЭР
Кольцо стопорное
А28
В наличии
5
3 30.00

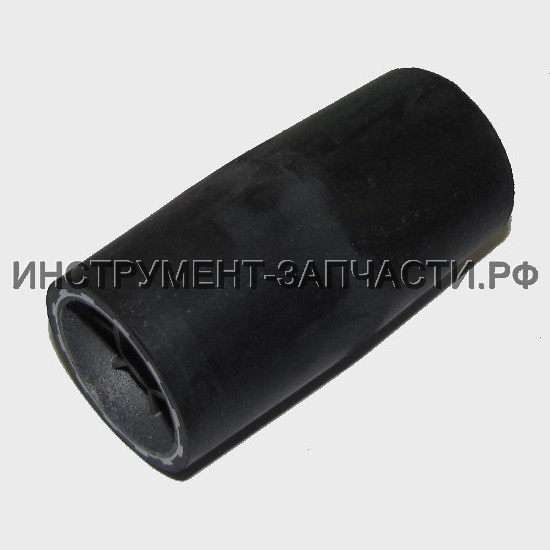

4 72.03.02.02.00 Барабан ведущий ЛШМ-100/1200 Э Барабан ведущий ЛШМ-100/1200 Э
Барабан ведущий
Ø49,5х100
В наличии
2
1 600.00
5 00.02.01.01.13 COM_VIRTUEMART_NO_IMAGE_SET Гайка ЛШМ 100/1200Э
Гайка
Нет в наличии
1 50.00
6
72.02.00.02.00
COM_VIRTUEMART_NO_IMAGE_SET Лента абразивная
100x610мм
Нет данных о товаре
1

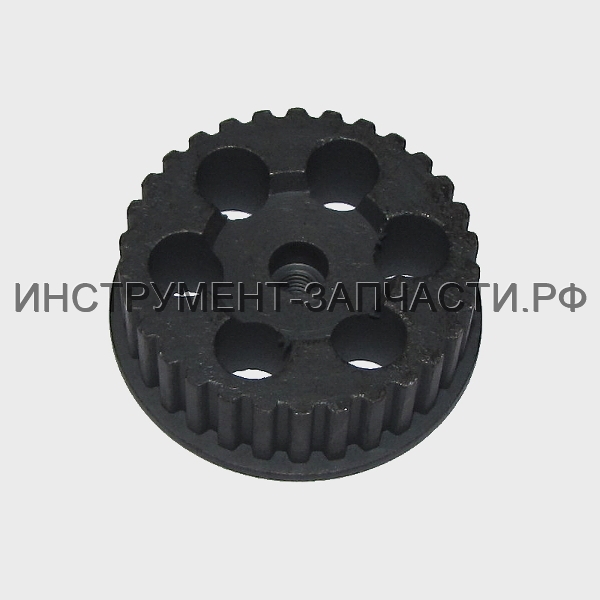

7 72.03.03.01.00 Шкив ведомый ЛШМ-100/1200 Э Шкив ведомый ЛШМ-100/1200 Э
Шкив ведомый
Z=40, Ø48
В наличии
3
1 310.00
8 00.02.04.05.05 Винт М5х10 ДП-2000 Винт М5х10 ДП-2000
Винт
М5х10
В наличии
6
3 30.00

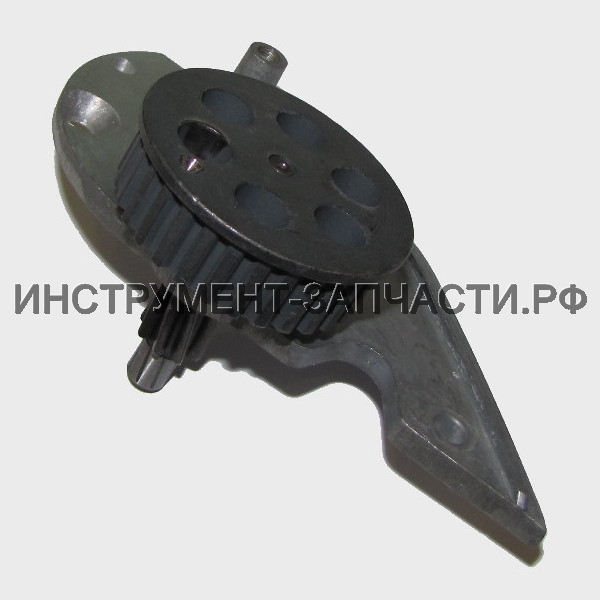

72.03.03.00.00 Редуктор в сборе ЛШМ-100/1200Э Редуктор в сборе ЛШМ-100/1200Э
Редуктор в сборе
В сборе с поз. 7,9,10, 81
В наличии
1
1 540.00
9 72.03.03.02.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка редуктора в сборе ЛШМ-100/1200 Э
Крышка редуктора
В наличии
2
1 330.00
10 72.03.03.03.00 COM_VIRTUEMART_NO_IMAGE_SET Вал-шестерня ЛШМ-100/1200 Э
Вал шестерня
Z=8
В наличии
4
1 380.00
11 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 Д-1050Р
Подшипник роликовый
НК0810
В наличии
15
1 230.00

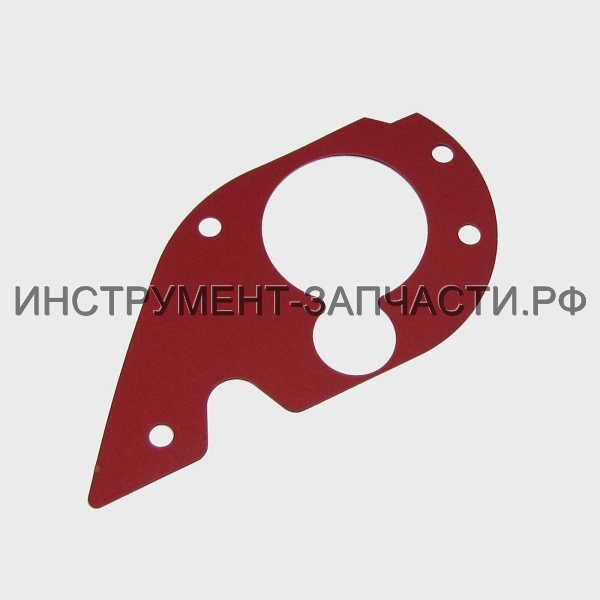

12 72.03.03.04.00 Прокладка ЛШМ-100/1200 Э Прокладка ЛШМ-100/1200 Э
Прокладка
Нет в наличии
1 70.00
13 00.02.03.01.07 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х20 ДУ-1000ЭР
Винт
4х20
В наличии
6
1 20.00
14 72.03.03.05.00 Корпус ЛШМ-100/1200 Э Корпус ЛШМ-100/1200 Э
Корпус
В сборе с поз. 1, 2, 3
В наличии
1
1 1,090.00
14*
72.03.03.05.01
COM_VIRTUEMART_NO_IMAGE_SET Корпус
В сборе с поз. 1, 2, 3
Нет данных о товаре
1
15 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4х16
В наличии
14
6 20.00

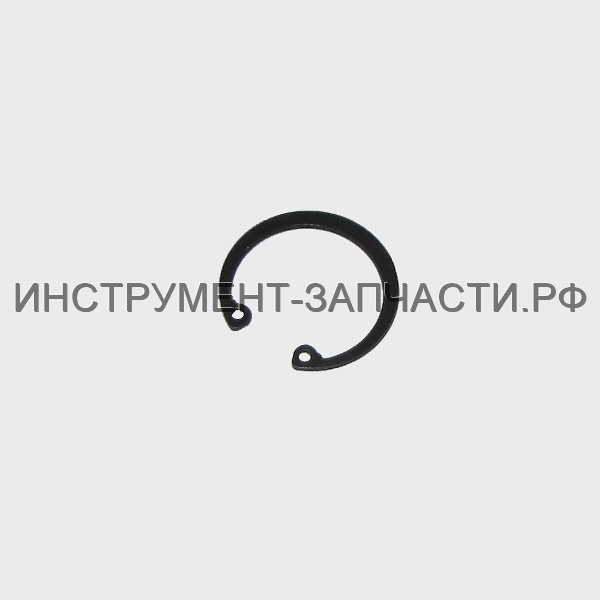

16/19 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное В12 Д-1050Р
Кольцо стопорное
В12
В наличии
8
2 30.00

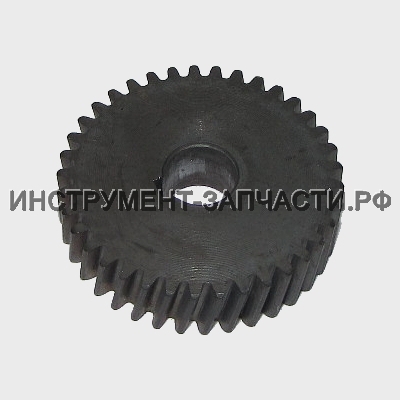

17 72.03.03.06.00 Колесо зубчатое ЛШМ-100/1200 Э Колесо зубчатое ЛШМ-100/1200 Э
Колесо зубчатое
Z=37
В наличии
2
1 210.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

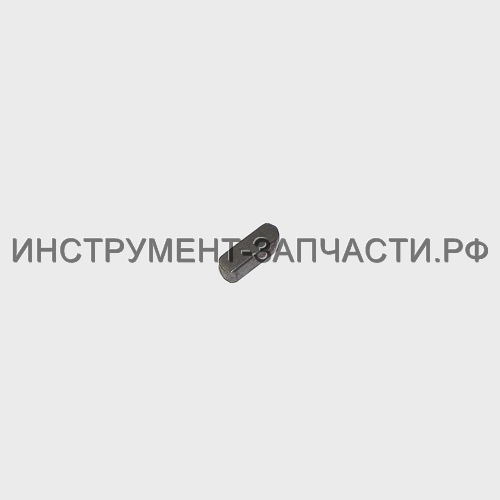

18 72.03.03.07.00 Шпонка ЛШМ-100/1200 Э Шпонка ЛШМ-100/1200 Э
Шпонка
4х4х12
В наличии
2
1 30.00

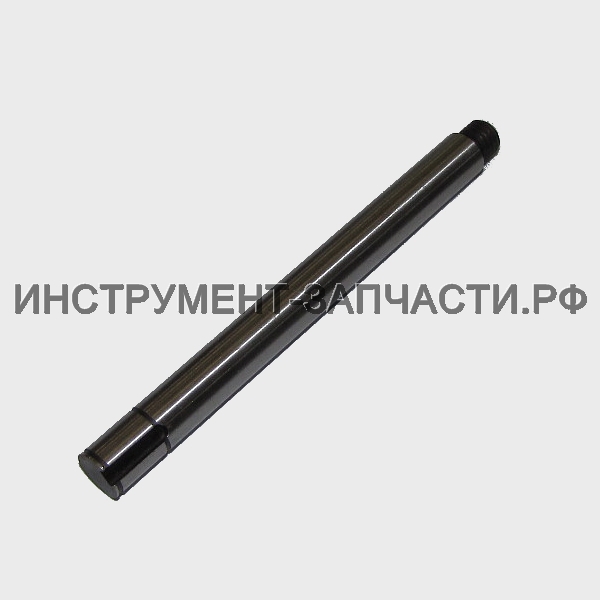

20 72.03.03.08.00 Вал ЛШМ-100/1200 Э Вал ЛШМ-100/1200 Э
Вал
В наличии
1
1 140.00
21 72.02.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Фланец пылесборника ЛШМ-100/1200 Э
Фланец пылесборника
В наличии
1
1 70.00

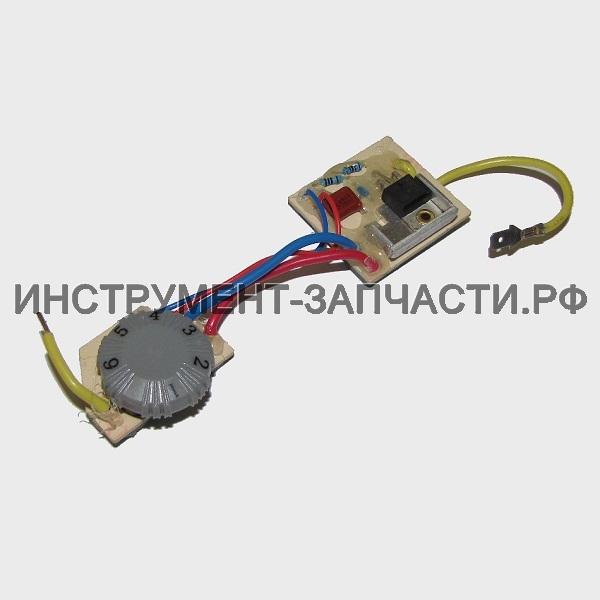

22 72.04.00.01.00 Блок электронный ЛШМ-100/1200 Э Блок электронный ЛШМ-100/1200 Э
Блок электронный
В наличии
1
1 510.00
23 72.04.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Регулятор электронного блока ЛШМ-100/1200 Э
Регулятор электронного блока
Нет в наличии
1 140.00
B 72.04.00.01.00 Блок электронный ЛШМ-100/1200 Э Блок электронный ЛШМ-100/1200 Э
Блок электронный с регулятором
В наличии
1
1 510.00

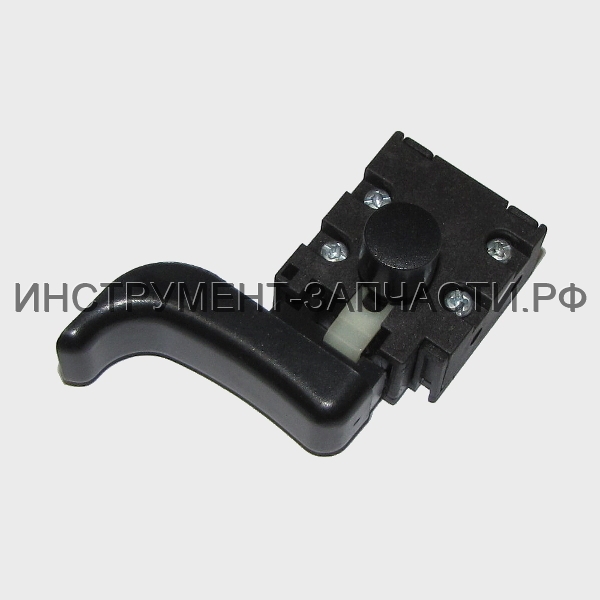

24 00.10.01.04.25 Выключатель ЛШМ-100/1200Э Выключатель ЛШМ-100/1200Э
Выключатель
STH FA5-10/2B 10(10)A 250V~5E4
В наличии
7
1 440.00
25 00.10.04.01.07 COM_VIRTUEMART_NO_IMAGE_SET Конденсатор ЛШМ-800М
Конденсатор
TNS-2TH X2K 0,22 мкФ 25/085/21/C
В наличии
4
1 30.00
26 72.04.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура ЛШМ-100/1200 Э
Планка фиксации шнура
Нет в наличии
1 20.00
27/41 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4х16
В наличии
14
6 20.00
28 28.00.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная ЛШМ-800М
Трубка защитная
В наличии
4
1 110.00
29
72.03.01.01.00
COM_VIRTUEMART_NO_IMAGE_SET Ось
Нет данных о товаре
1

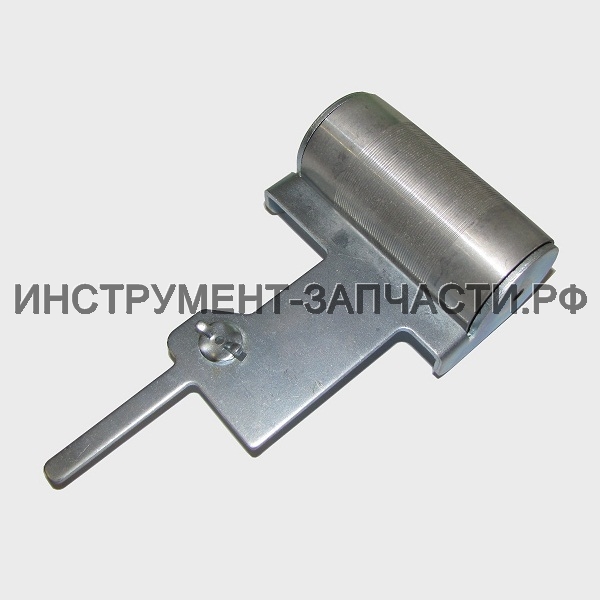

30 72.03.01.02.00 Вилка в сборе ЛШМ-100/1200 Э Вилка в сборе ЛШМ-100/1200 Э
Вилка в сборе
В сборе с поз. 29, 31, 32, 33, 59
В наличии
2
1 650.00
31/59
00.02.02.02.19
COM_VIRTUEMART_NO_IMAGE_SET Шайба
Ø8
Нет данных о товаре
2
32 00.01.01.01.05 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 608Z
Подшипник шариковый
608Z (8х22х7)
Нет в наличии
2 200.00
32 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
Альтернатива
В наличии
89
2 70.00
33
72.03.01.03.00
COM_VIRTUEMART_NO_IMAGE_SET Барабан натяжной
Ø49х100
Нет данных о товаре
1

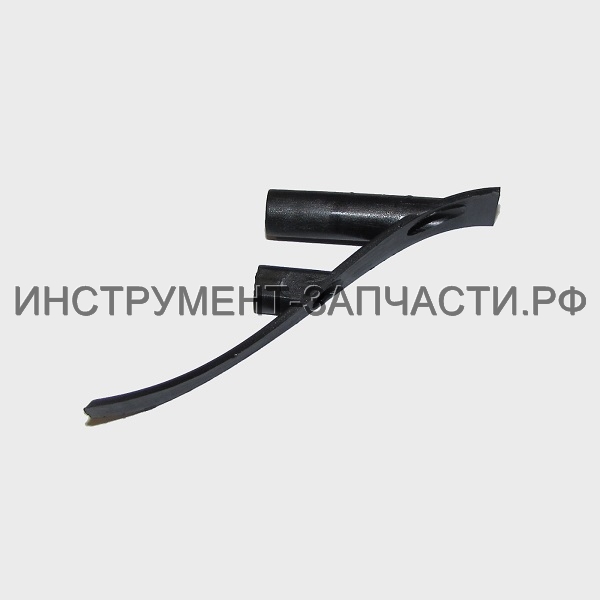

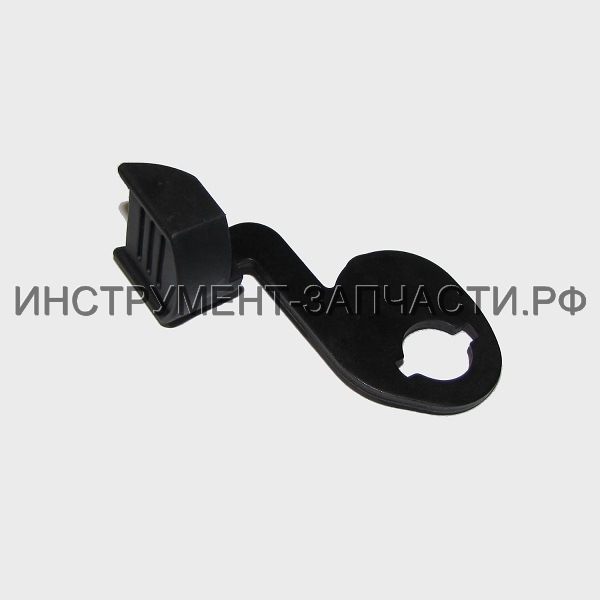

34 72.03.01.04.00 Рычаг в сборе ЛШМ-100/1200 Э Рычаг в сборе ЛШМ-100/1200 Э
Рычаг в сборе
В сборе с поз. 35, 58
Нет в наличии
1 60.00
35
72.03.01.05.00
COM_VIRTUEMART_NO_IMAGE_SET Ручка
Нет данных о товаре
1

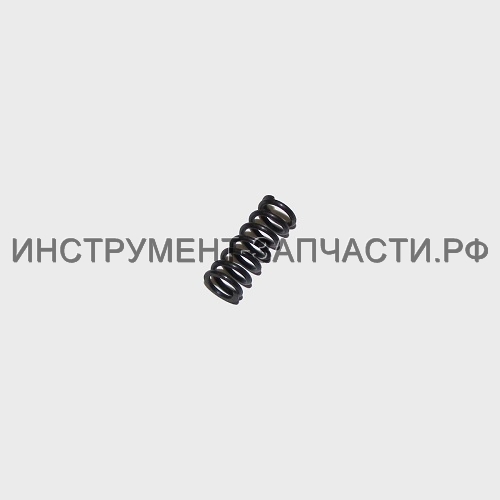

36 72.03.01.06.00 Пружина ЛШМ-100/1200 Э Пружина ЛШМ-100/1200 Э
Пружина
В наличии
2
1 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
37 72.03.01.07.00 Гайка специальная М3 ЛШМ-100/1200 Э Гайка специальная М3 ЛШМ-100/1200 Э
Гайка специальная
М3
Нет в наличии
1 60.00
39 00.02.04.01.14 COM_VIRTUEMART_NO_IMAGE_SET Винт М5х12
Винт
М5х12
В наличии
2
2 20.00

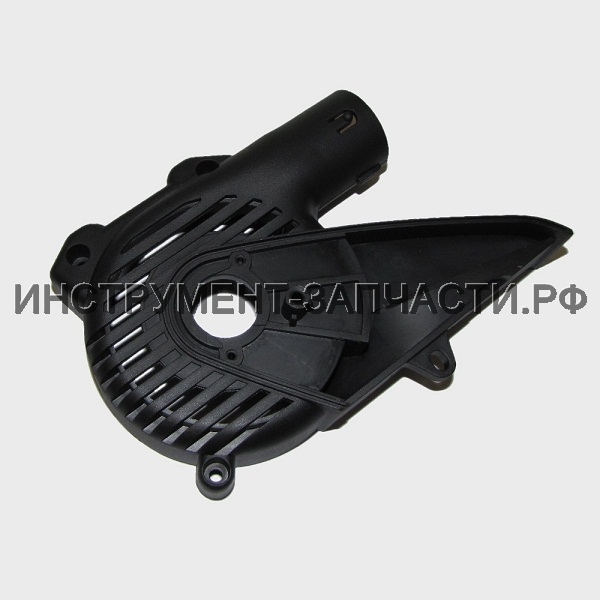

40 72.02.00.01.00 Кожух защитный ЛШМ-100/1200 Э Кожух защитный ЛШМ-100/1200 Э
Кожух защитный
В наличии
1
1 140.00
42 72.05.00.01.00 Промщит ЛШМ-100/1200 Э Промщит ЛШМ-100/1200 Э
Промщит
Нет в наличии
1 210.00
42*
72.05.00.01.01
COM_VIRTUEMART_NO_IMAGE_SET Промщит
Нет данных о товаре
1
43 00.01.01.01.69 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 629 RS
Подшипник шариковый
629RS (9х26х8)
В наличии
2
1 440.00
43 629-2RS Подшипник 180029/629-2RS Подшипник 180029/629-2RS
Подшипник шариковый
629-2RS (9х26х8)
Альтернатива
В наличии
40
1 80.00

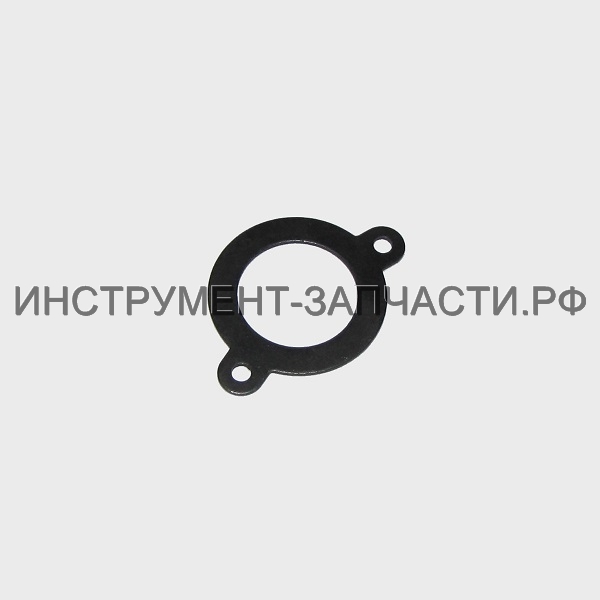

44 72.05.00.02.00 Крышка прижимная ЛШМ-100/1200 Э Крышка прижимная ЛШМ-100/1200 Э
Крышка прижимная
В наличии
2
1 60.00
45/48 00.02.03.01.25 COM_VIRTUEMART_NO_IMAGE_SET Винт 3х11
Винт
3х11
Нет в наличии
4 20.00

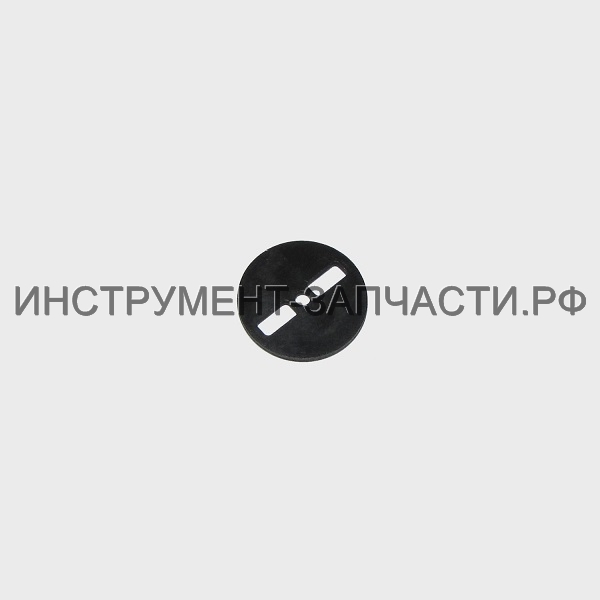

46 72.05.00.03.00 Диафрагма ЛШМ-100/1200 Э Диафрагма ЛШМ-100/1200 Э
Диафрагма
В наличии
2
1 60.00

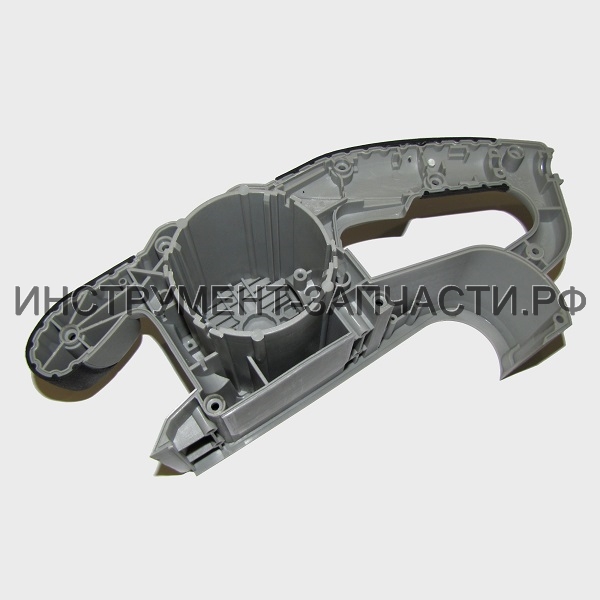

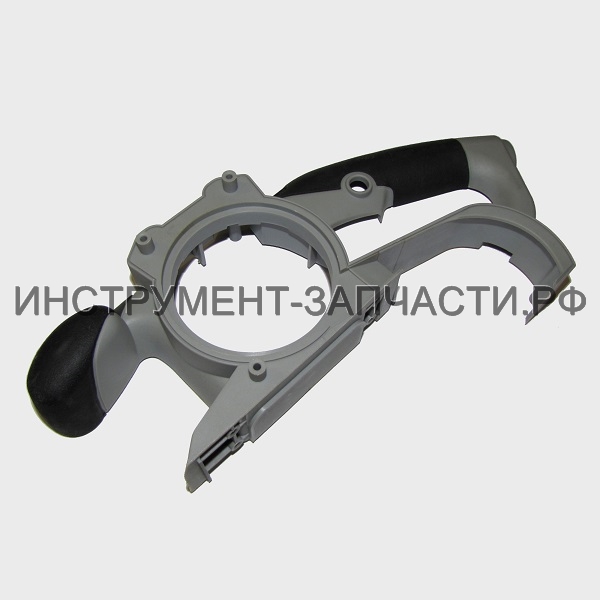

47 72.05.00.04.00 Корпус ЛШМ-100/1200 Э (Заказывать вместе с арт.72.05.00.06.00) Корпус ЛШМ-100/1200 Э (Заказывать вместе с арт.72.05.00.06.00)
Корпус
В наличии
1
1 700.00
49 72.05.00.05.00 Направляющая ЛШМ-100/1200 Э Направляющая ЛШМ-100/1200 Э
Направляющая
В наличии
2
1 30.00
50 72.05.00.06.00 Корпус-накладка ЛШМ-100/1200 Э (Заказывать вместе с арт.72.05.00.04.00) Корпус-накладка ЛШМ-100/1200 Э (Заказывать вместе с арт.72.05.00.04.00)
Корпус накладка
Нет в наличии
1 700.00
51 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4х16
В наличии
14
8 20.00
52 00.02.03.01.56 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х76
Винт
4х76
Нет в наличии
1 50.00
54/55 72.03.03.09.00 Упор ЛШМ-100/1200 Э Упор ЛШМ-100/1200 Э
Упор
В наличии
2
2 50.00

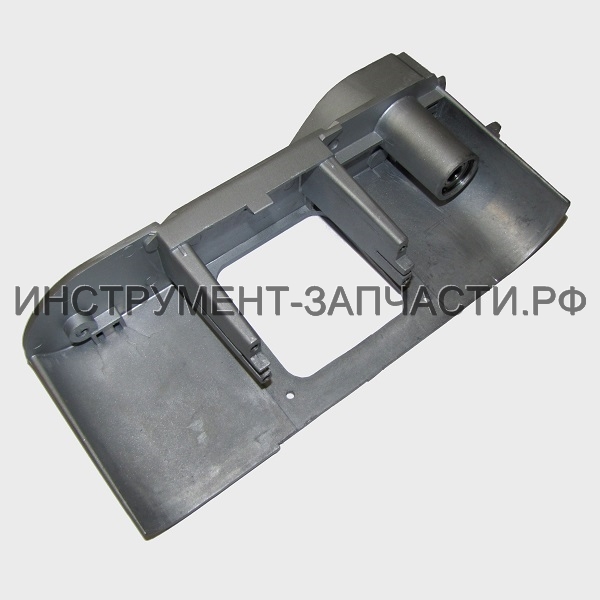

56 72.03.00.03.00 Основание ЛШМ-100/1200 Э Основание ЛШМ-100/1200 Э
Основание
В наличии
1
1 350.00
57/67 00.02.04.01.14 COM_VIRTUEMART_NO_IMAGE_SET Винт М5х12
Винт
М5х12
В наличии
2
4 20.00
58
72.03.01.08.00
COM_VIRTUEMART_NO_IMAGE_SET Штифт
Ø2
Нет данных о товаре
1

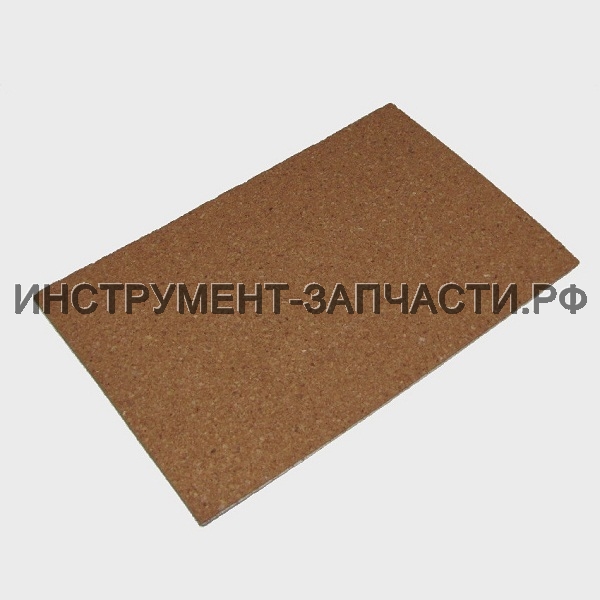

60 72.03.00.02.00 Прокладка пробковая ЛШМ-100/1200 Э Прокладка пробковая ЛШМ-100/1200 Э
Прокладка пробковая
В наличии
12
1 80.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
61 72.03.01.09.00 Шайба ЛШМ-100/1200 Э Шайба ЛШМ-100/1200 Э
Шайба
В наличии
4
1 20.00
62 00.02.03.01.25 COM_VIRTUEMART_NO_IMAGE_SET Винт 3х11
Винт
М3х11
Нет в наличии
1 20.00

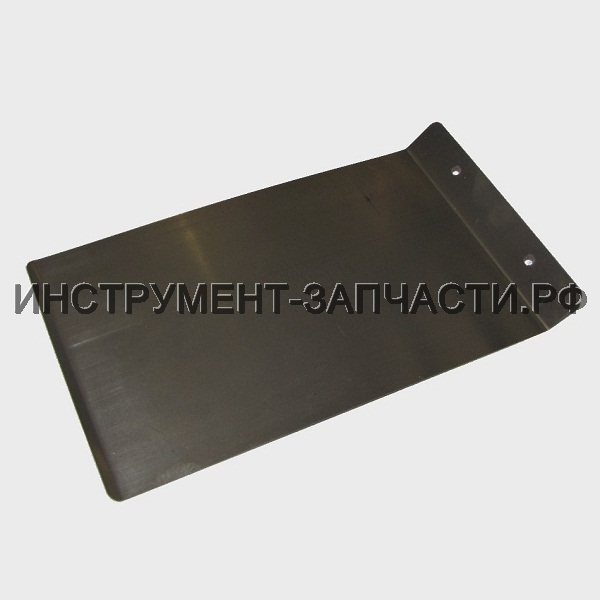

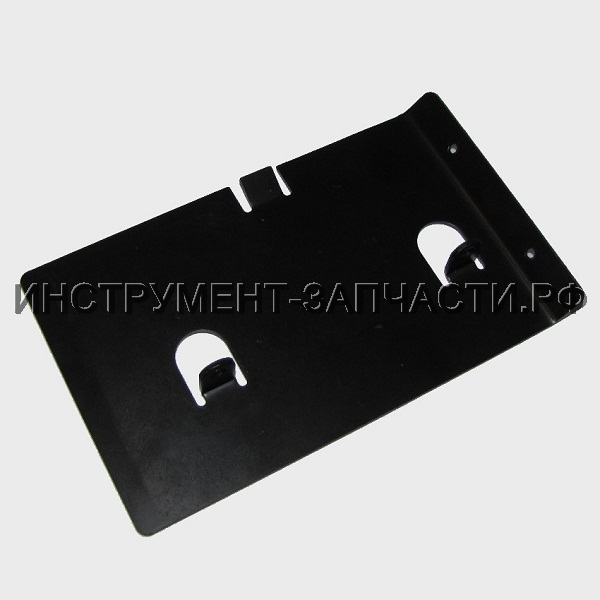

63 72.03.00.01.00 Платформа ЛШМ-100/1200 Э Платформа ЛШМ-100/1200 Э
Платформа
100х155
В наличии
20
1 250.00
64 00.02.04.01.24 COM_VIRTUEMART_NO_IMAGE_SET Винт М4х5
Винт
М4х5
В наличии
5
2 30.00
65 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная ДУ-1000ЭР
Шайба гроверная
В наличии
32
2 20.00

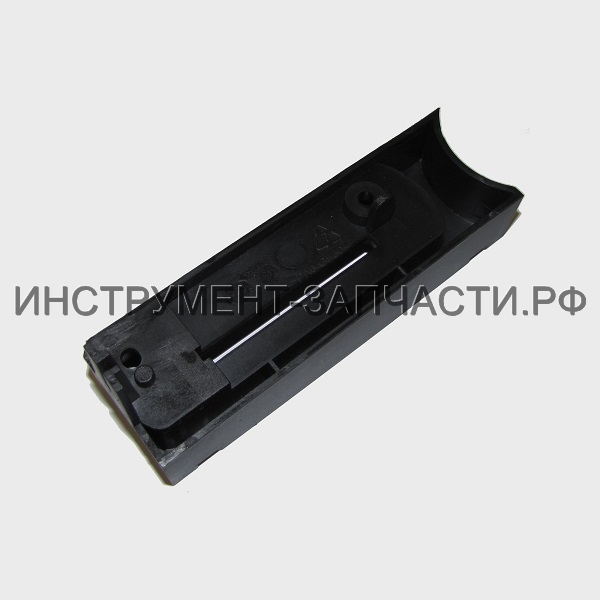

66 72.03.00.04.00 Кожух ЛШМ-100/1200 Э Кожух ЛШМ-100/1200 Э
Кожух
В наличии
1
1 110.00

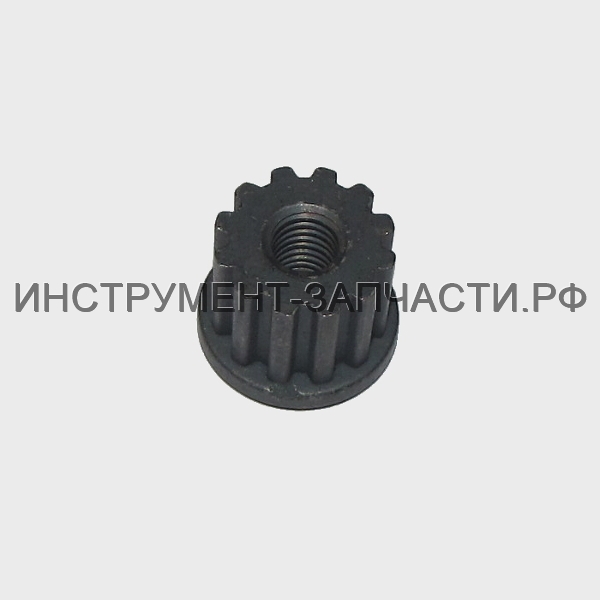

68 72.04.02.02.00 Шкив ведущий ЛШМ-100/1200 Э Шкив ведущий ЛШМ-100/1200 Э
Шкив ведущий
Z=12, Ø19
В наличии
3
1 100.00

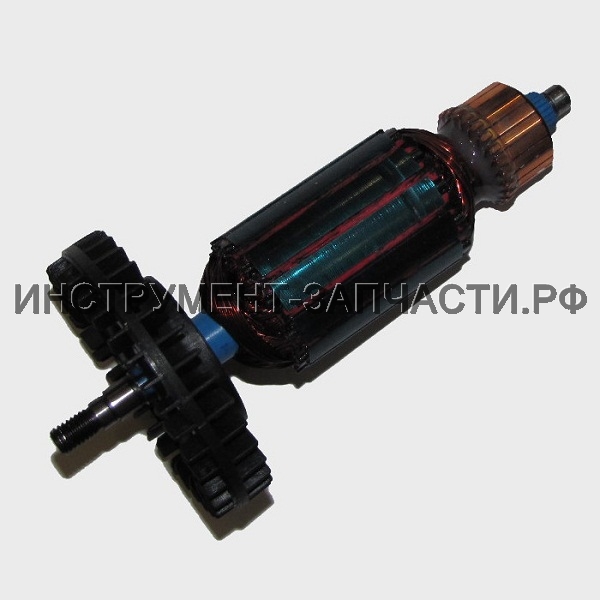

69 72.04.02.01.00 Якорь с вентилятором ЛШМ-100/1200 Э Якорь с вентилятором ЛШМ-100/1200 Э
Якорь с вентилятором
В наличии
2
1 1,720.00

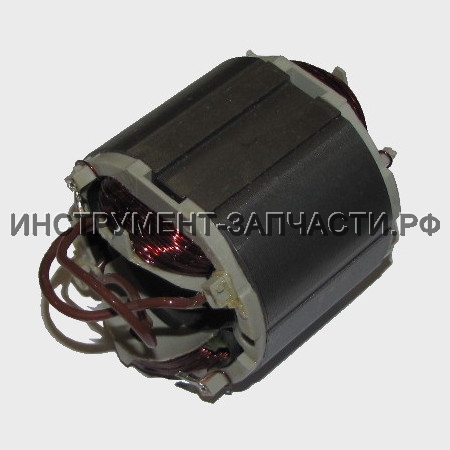

70 72.04.01.00.00 Статор ЛШМ-100/1200 Э Статор ЛШМ-100/1200 Э
Статор
В наличии
2
1 1,560.00
71 00.01.01.01.05 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 608Z
Подшипник шариковый
608Z (8х22х7)
Нет в наличии
1 200.00
71 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
Альтернатива
В наличии
89
1 70.00
72 72.04.03.01.00 Корпус щеткодержателя с обоймой ЛШМ-100/1200 Э Корпус щеткодержателя с обоймой ЛШМ-100/1200 Э
Корпус щёткодержателя с обоймой
В наличии
3
2 110.00

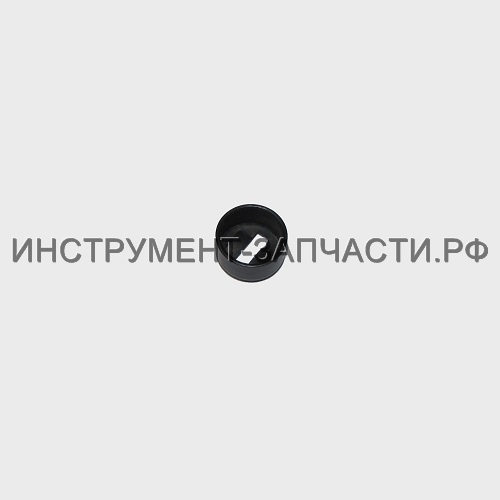

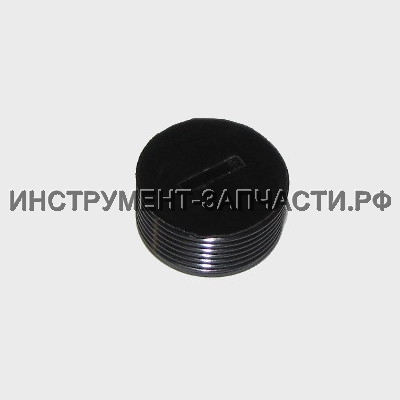

73 72.04.03.02.00 Крышка щеткодержателя ЛШМ-100/1200 Э Крышка щеткодержателя ЛШМ-100/1200 Э
Крышка щёткодержателя
В наличии
10
2 120.00

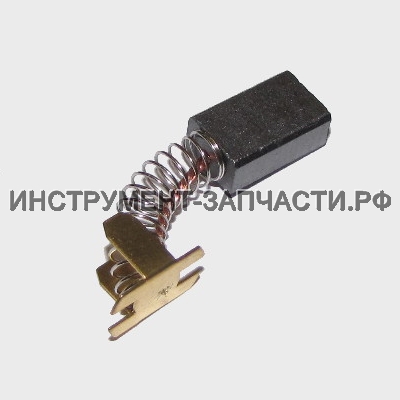

74 72.04.03.03.00 Щётка электрическая ЛШМ-100/1200 Э Щётка электрическая ЛШМ-100/1200 Э
Щётка электрическая
В наличии
11
2 130.00

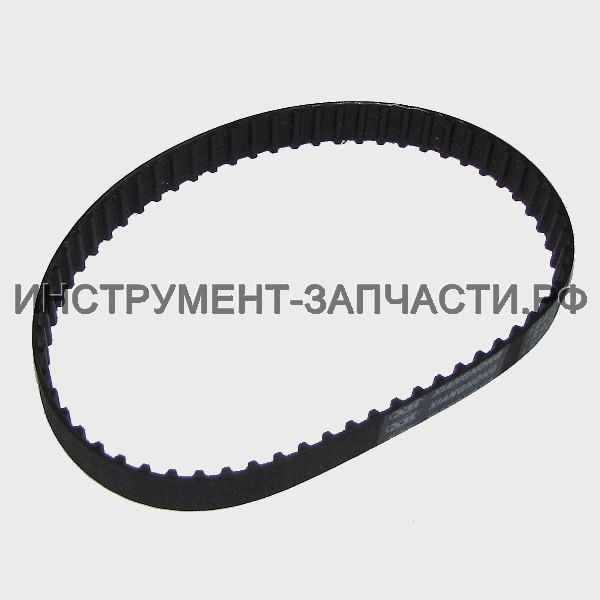

75 72.02.00.03.00 Ремень зубчатый ЛШМ-100/1200 Э Ремень зубчатый ЛШМ-100/1200 Э
Ремень зубчатый
124XL XIANG HONG
В наличии
4
1 250.00
76 72.05.00.07.00 Штифт резиновый ЛШМ-100/1200 Э Штифт резиновый ЛШМ-100/1200 Э
Штифт резиновый
Ø5х7
В наличии
2
1 20.00
77
00.10.02.01.05
COM_VIRTUEMART_NO_IMAGE_SET Шнур питания с вилкой
H05VV-F/2x1,0мм², 4м
Нет данных о товаре
1

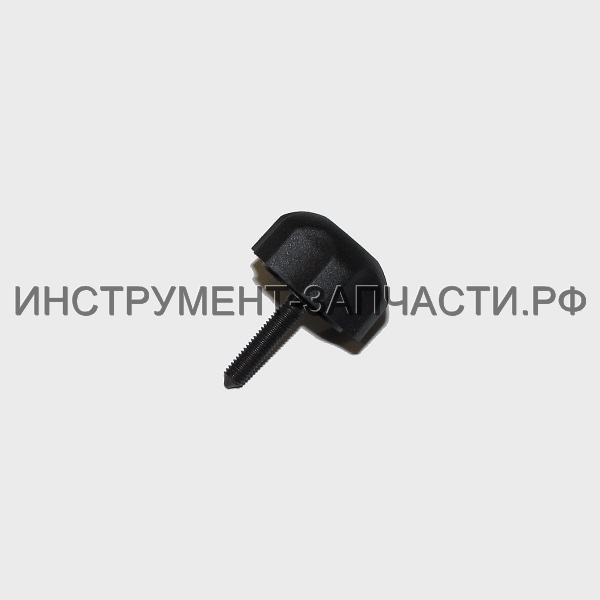

78 72.05.00.08.00 Маховик с винтом ЛШМ-100/1200 Э Маховик с винтом ЛШМ-100/1200 Э
Маховик с винтом
В наличии
5
1 70.00

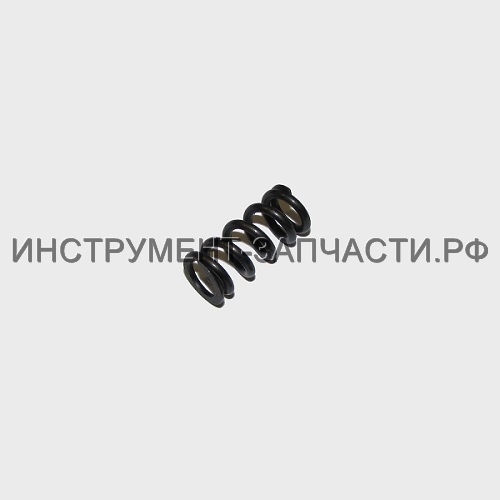

79 72.05.00.09.00 Пружина ЛШМ-100/1200 Э Пружина ЛШМ-100/1200 Э
Пружина
В наличии
2
2 30.00
80 72.04.03.04.00 COM_VIRTUEMART_NO_IMAGE_SET Проводник ЛШМ-100/1200 Э
Проводник
Нет в наличии
1 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

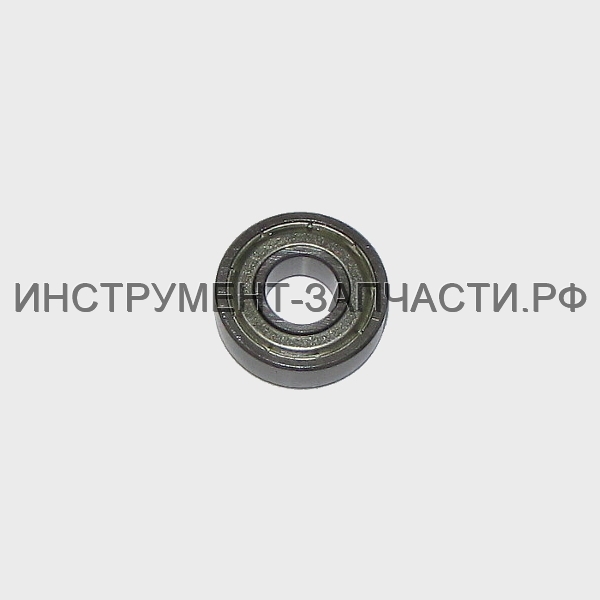

81 00.01.01.01.68 Подшипник шариковый 698 Z Подшипник шариковый 698 Z
Подшипник шариковый
698Z (8х19х6)
Нет в наличии
1 180.00
82 00.02.03.01.34 Винт 4х65 Винт 4х65
Винт
4х65
В наличии
10
2 100.00
83 00.02.02.01.05 COM_VIRTUEMART_NO_IMAGE_SET Шайба гроверная ЛШМ-900
Шайба гроверная
Ø5
В наличии
1
3 20.00
A 72.05.00.00.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сборе ЛШМ-100/1200Э
Корпус в сборе
включает в себя арт.72.05.00.04.00 и арт.72.05.00.06.00
В наличии
1
3 1,590.00
