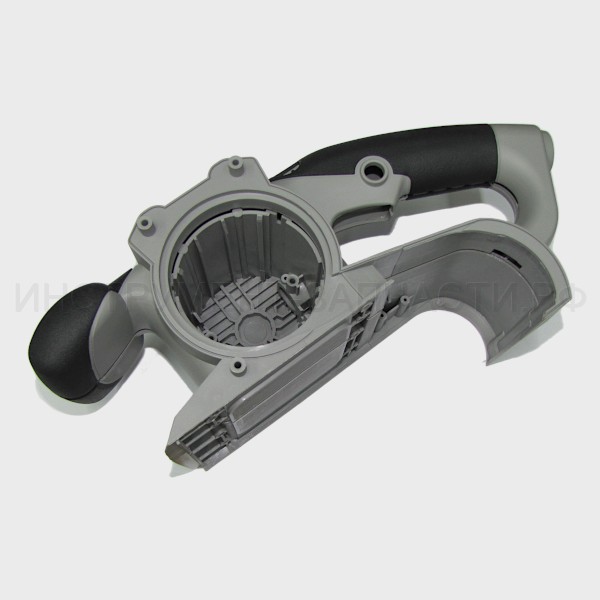

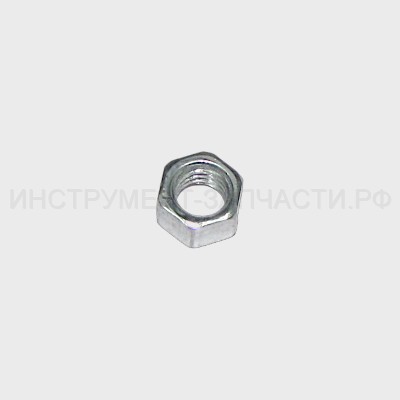

Дмитрий Кущев Схема и запчасти для ленточной шлифмашины Интерскол ЛШМ-100/1200Э Схема актуальна для изделий, у которых серийный номер начинается с 72. Рис. 1 Ленточная шлифмашина ЛШМ-100/1200Э (72.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.01.01.01.37 Подшипник шариковый 6001Z ДУ-750 ЭР Подшипник 6001-2Z SWC (12х28х8) В наличии: 1 2 140 ₽ 1 1 6001-2Z Подшипник (SKF) 12х28х8 Подшипник шариковый 6001-2Z 6001-2Z (12х28х8) SKF (Италия) В наличии: 11 1 450 ₽ 1 1 6001-2RSH Подшипник 6001-2RSH (SKF) 12х28х8 Подшипник шариковый 6001-2RSH 6001-2RSH (12х28х8) SKF (Италия) В наличии: 7 1 340 ₽ 1 1 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS 6001-2RS (12х28х8) В наличии: 80 1 80 ₽ 2 2 72.03.02.01.00 Втулка распорная ЛШМ-100/1200Э Втулка распорная Нет в наличии 1 30 ₽ 3 3 00.02.99.01.06 Кольцо стопорное А28 ДУ-750ЭР Кольцо стопорное для отв. А28 В наличии: 5 3 30 ₽ 14 14 72.03.03.05.00 Корпус ЛШМ-100/1200 Э Корпус В наличии: 1 1 1,090 ₽ 4 4 72.03.02.02.00 Барабан ведущий ЛШМ-100/1200 Э Барабан ведущий Ø49.5х100 В наличии: 2 1 640 ₽ 5 5 00.02.01.01.13 Гайка ЛШМ 100/1200Э Гайка М10 М10 Нет в наличии 1 50 ₽ 5 5* 86002.2100 Гайка Замена(аналог) или составная часть для замены поз.5 Нет в наличии 1 10 ₽ 6 6 72.02.00.02.00 Лента абразивная 100х610 Нет данных о товаре 1 7 7 72.03.03.01.00 Шкив ведомый ЛШМ-100/1200 Э Шкив ведомый Z=40 В наличии: 3 1 330 ₽ 8 8 00.02.04.01.14 Винт М5х12 Винт M5х12 В наличии: 2 3 20 ₽ 9 9 72.03.03.02.00 Крышка редуктора в сборе ЛШМ-100/1200 Э Крышка редуктора В наличии: 2 1 350 ₽ 10 10 72.03.03.03.00 Вал-шестерня ЛШМ-100/1200 Э Вал шестерня Z=8 В наличии: 4 1 410 ₽ 81 81 00.01.01.01.68 Подшипник шариковый 698 Z Подшипник шариковый 628-2RS 628-2RS Нет в наличии 1 190 ₽ 81 81 628-2RS Подшипник 180028/628-2RS Подшипник шариковый 628-2RS 628-2RS (8х24х8) В наличии: 37 1 70 ₽ 11 11 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 HK0810 (8х12х10) В наличии: 15 1 240 ₽ 12 12 72.03.03.04.00 Прокладка ЛШМ-100/1200 Э Прокладка Нет в наличии 1 320 ₽ 13 13 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт саморез ST4х20 В наличии: 6 1 20 ₽ 15 15 00.02.03.01.04 Винт 4х16 Винт саморез ST4х16 В наличии: 14 6 20 ₽ 16 16 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное В12 В наличии: 5 1 30 ₽ 17 17 72.03.03.06.00 Колесо зубчатое ЛШМ-100/1200 Э Колесо зубчатое Z=37 В наличии: 2 1 220 ₽ 18 18 72.03.03.07.00 Шпонка ЛШМ-100/1200 Э Шпонка 4х4х12 В наличии: 2 1 20 ₽ 19 19 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное В12 В наличии: 5 1 30 ₽ 20 20 72.03.03.08.00 Вал ЛШМ-100/1200 Э Вал В наличии: 1 1 130 ₽ 21 21 72.02.00.04.00 Фланец пылесборника ЛШМ-100/1200 Э Фланец пылесборника В наличии: 1 1 120 ₽ 22+23 22 72.04.00.01.01 Блок электронный Нет данных о товаре 1 22+23 23 72.04.00.02.00 Регулятор электронного блока ЛШМ-100/1200 Э Регулятор электронного блока Нет в наличии 1 40 ₽ 22+23 22+23 72.04.00.01.00 Блок электронный ЛШМ-100/1200 Э Блок электронный с регулятором В наличии: 1 1 540 ₽ 24 24 00.10.01.04.25 Выключатель ЛШМ-100/1200Э Выключатель STH FA5-10/2B 10(10)A 250V~5E4 В наличии: 7 1 470 ₽ 25 25 00.10.04.01.16 Конденсатор ЛШМ-76/900 Конденсатор В наличии: 2 1 150 ₽ 26 26 72.04.00.03.00 Планка фиксации шнура ЛШМ-100/1200 Э Планка прижимная кабеля Нет в наличии 1 10 ₽ 27 27 00.02.03.01.04 Винт 4х16 Винт саморез ST4х16 В наличии: 14 2 20 ₽ 28 28 28.00.00.09.00 Трубка защитная ЛШМ-800М Трубка защитная В наличии: 4 1 110 ₽ 29 29 72.03.01.01.00 Ось Нет данных о товаре 1 30 30 72.03.01.02.01 Вилка Нет данных о товаре 1 31/59 31/59 00.02.02.02.16 Шайба 8х14х0,5/А ЛШМ-900 Шайба Ø8 В наличии: 3 2 30 ₽ 32 32 00.01.01.01.05 Подшипник шариковый 608Z Подшипник 608-2Z 608.ZZ (8х22х7) Нет в наличии 2 190 ₽ 32 32 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 32 32 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) В наличии: 20 1 300 ₽ 32 32 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 32 32 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 42 1 70 ₽ 32 32* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.32 В наличии: 17 2 190 ₽ 32 32* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.32 Нет в наличии 2 150 ₽ 32 32* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.32 Нет в наличии 2 210 ₽ 32 32* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.32 Нет в наличии 2 120 ₽ 32 32* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.32 В наличии: 4 2 150 ₽ 33 33 72.03.01.03.00 Ролики Нет данных о товаре 1 34 34 72.03.01.04.00 Рычаг в сборе ЛШМ-100/1200 Э Рычаг Нет в наличии 1 30 ₽ 35 35 72.03.01.05.00 Ручка Нет данных о товаре 1 36 36 72.03.01.06.00 Пружина ЛШМ-100/1200 Э Пружина вилки В наличии: 2 1 20 ₽ 37 37 72.03.01.07.00 Гайка специальная М3 ЛШМ-100/1200 Э Втулка пружинная Нет в наличии 1 60 ₽ 38 38 72.01.02.02.00 Наклейка шильдик Нет данных о товаре 1 39 39 00.02.04.01.14 Винт М5х12 Винт M5х12 М5х12 В наличии: 2 2 20 ₽ 40 40 72.02.00.01.00 Кожух защитный ЛШМ-100/1200 Э Кожух защитный В наличии: 1 1 120 ₽ 41 41 00.02.03.01.04 Винт 4х16 Винт саморез ST4х16 В наличии: 14 4 20 ₽ 42 42 72.05.00.01.00 Промщит ЛШМ-100/1200 Э Промщит Нет в наличии 1 220 ₽ 43 43 00.01.01.01.69 Подшипник шариковый 629 RS Подшипник шариковый 629RS 629RS (9х26х8) В наличии: 2 1 470 ₽ 43 43 629-2RSH Подшипник 629-2RSH (SKF) 9х26х8 Подшипник шариковый 629-2RSH 629-2RSH (9х26х8) SKF (Италия) Нет в наличии 1 390 ₽ 43 43 629-2RS Подшипник 180029/629-2RS Подшипник шариковый 629-2RS 629-2RS (9х26х8) В наличии: 79 1 80 ₽ 43 43* 00.01.01.01.03 Подшипник шариковый 629Z Замена(аналог) или составная часть для замены поз.43 В наличии: 7 1 210 ₽ 44 44 72.05.00.02.00 Крышка прижимная ЛШМ-100/1200 Э Крышка подшипника В наличии: 2 1 60 ₽ 45 45 00.02.03.01.25 Винт 3х11 Винт саморез ST2.9x10 (ST3x11) Нет в наличии 2 10 ₽ 46 46 72.05.00.03.00 Диафрагма ЛШМ-100/1200 Э Диафрагма В наличии: 2 1 60 ₽ 47+50 47+50 72.05.00.00.00 Корпус в сборе ЛШМ-100/1200Э Корпус в сборе Сборка (72.05.00.06.00+72.05.00.04.00) В наличии: 1 1 1,700 ₽ 48 48 00.02.03.01.25 Винт 3х11 Винт саморез ST2.9x10 (ST3x11) Нет в наличии 2 10 ₽ 49 49 72.05.00.05.00 Направляющая ЛШМ-100/1200 Э Направляющая В наличии: 2 1 20 ₽ 51 51 00.02.03.01.04 Винт 4х16 Винт саморез ST4х16 В наличии: 14 8 20 ₽ 52 52 00.02.03.01.56 Винт 4х76 Винт саморез ST4.1х76 Нет в наличии 1 50 ₽ 53 53 72.01.02.03.00 Наклейка шильдик Нет данных о товаре 1 54+55 54+55 72.03.03.09.00 Упор ЛШМ-100/1200 Э Упор В наличии: 2 2 30 ₽ 56 56 72.03.00.03.00 Основание ЛШМ-100/1200 Э Основание В наличии: 1 1 380 ₽ 57 57 00.02.04.01.14 Винт М5х12 Винт M5х12 М5х12 В наличии: 2 2 20 ₽ 58 58 00.02.03.01.25 Винт 3х11 Винт саморез ST2.9x10 (ST3x11) Нет в наличии 1 10 ₽ 60 60 72.03.00.02.00 Прокладка пробковая ЛШМ-100/1200 Э Прокладка пробковая В наличии: 8 1 90 ₽ 61 61 72.03.01.09.00 Шайба ЛШМ-100/1200 Э Шайба В наличии: 4 1 20 ₽ 62 62 00.02.03.01.05 Винт 4х15 Винт M3х10 М3х10 Нет в наличии 1 30 ₽ 63 63 72.03.00.01.00 Платформа ЛШМ-100/1200 Э Подошва 100х155 В наличии: 16 1 260 ₽ 64 64 00.02.04.01.24 Винт М4х5 М4х5 В наличии: 1 2 30 ₽ 65 65 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 Ø4 В наличии: 28 2 20 ₽ 66 66 72.03.00.04.00 Кожух ЛШМ-100/1200 Э Кожух В наличии: 1 1 110 ₽ 66 66 00.02.04.01.14 Винт М5х12 Винт M5X12 М5х12 В наличии: 2 2 20 ₽ 67 67 72.04.02.02.00 Шкив ведущий ЛШМ-100/1200 Э Шкив ведущий В наличии: 3 1 100 ₽ 68 68 72.04.02.01.00 Якорь с вентилятором ЛШМ-100/1200 Э Якорь с вентилятором В наличии: 1 1 1,840 ₽ 69 69 72.04.01.00.00 Статор ЛШМ-100/1200 Э Статор В наличии: 2 1 1,660 ₽ 70 70 00.01.01.01.05 Подшипник шариковый 608Z Подшипник 608-2Z 608.ZZ (8х22х7) Нет в наличии 1 190 ₽ 70 70 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 70 70 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) В наличии: 20 1 300 ₽ 70 70 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 70 70 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 42 1 70 ₽ 70 70* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.70 В наличии: 17 1 190 ₽ 70 70* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.70 Нет в наличии 1 150 ₽ 70 70* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.70 Нет в наличии 1 210 ₽ 70 70* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.70 Нет в наличии 1 120 ₽ 70 70* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.70 В наличии: 4 1 150 ₽ 72 72 72.04.03.01.00 Корпус щеткодержателя с обоймой ЛШМ-100/1200 Э Корпус щёткодержателя с обоймой В наличии: 3 2 120 ₽ 73 73 72.04.03.02.00 Крышка щеткодержателя ЛШМ-100/1200 Э Крышка щеткодержателя В наличии: 10 2 130 ₽ 74 74 72.04.03.03.00 Щётка электрическая ЛШМ-100/1200 Э Щётка электрическая В наличии: 7 2 140 ₽ 74 74* 72.04.03.03.01 Щетки электрические (комплект) Замена(аналог) или составная часть для замены поз.74 Нет в наличии 1 370 ₽ 75 75 72.02.00.03.00 Ремень зубчатый ЛШМ-100/1200 Э Ремень зубчатый 124XL XIANG HONG В наличии: 4 1 260 ₽ 76 76 72.05.00.07.00 Штифт резиновый ЛШМ-100/1200 Э Штифт резиновый Ø5х7 В наличии: 2 1 20 ₽ 77 77 00.10.02.01.05 Шнур питания с вилкой H05VV-F 2x1.0мм², 4м Нет данных о товаре 1 78 78 72.05.00.08.00 Маховик с винтом ЛШМ-100/1200 Э Маховик с винтом В наличии: 5 1 70 ₽ 79 79 72.05.00.09.00 Пружина ЛШМ-100/1200 Э Пружина В наличии: 2 2 30 ₽ 82 82 00.02.03.01.34 Винт 4х65 Винт саморез ST4х65 В наличии: 10 2 110 ₽ 83 83 00.02.01.01.14 Гайка (левая резьба) Гайка M10L В наличии: 3 1 30 ₽ A A 72.03.01.02.00 Вилка в сборе ЛШМ-100/1200 Э Вилка с барабаном в сборе поз. 29;30;31;59;32;33 В наличии: 2 1 700 ₽ B B 72.05.01.01.00 Рычаг в сборе поз.34; 35; 58 Нет данных о товаре 1 C C 72.03.05.00.00 Вал с колесом зубчатым в сборе поз. 16;17;18;19 и 20 В наличии: 2 1 550 ₽ D D 72.06.02.00.00 Корпус в сборе поз. 1;2;3;11 и 14 Нет данных о товаре 1 E E 72.03.03.00.00 Редуктор в сборе ЛШМ-100/1200Э Редуктор в сборе поз. 7;8;9;10 и 83 В наличии: 1 1 580 ₽ Кол-во: В корзину
