Схема и запчасти для ленточной шлифмашины Интерскол ЛШМ-76/900
Схема актуальна для изделий, у которых серийный номер начинается с 16.
* Возможна замена соответствующих деталей.
** Поз.А - арт. 16.13.01.00.00 - Вилка в сборе - (поз.2,3,4,5,6,7) - поставляется в сборе.
Рис. 1

Ленточная шлифмашина ЛШМ-76/900 (16.*): Рис.1

1*

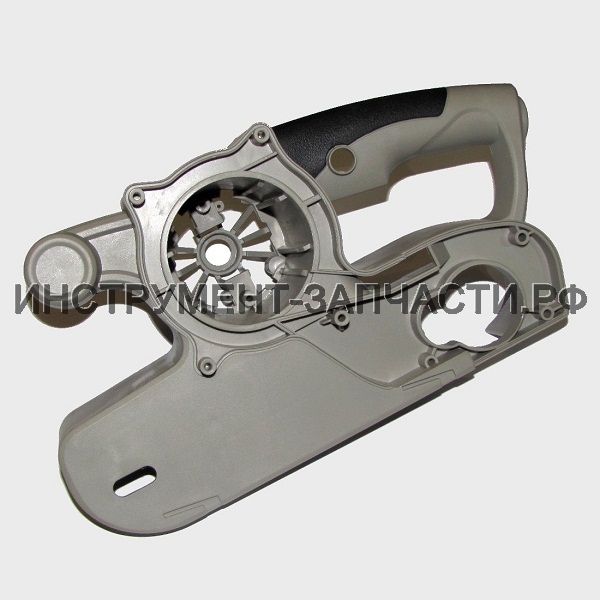

Платформа ЛШМ-76/900
16.13.00.03.00
Платформа ЛШМ-76/900
Платформа (возможна замена на 28.00.00.10.00)
В наличии: 19
1
100 ₽
A**

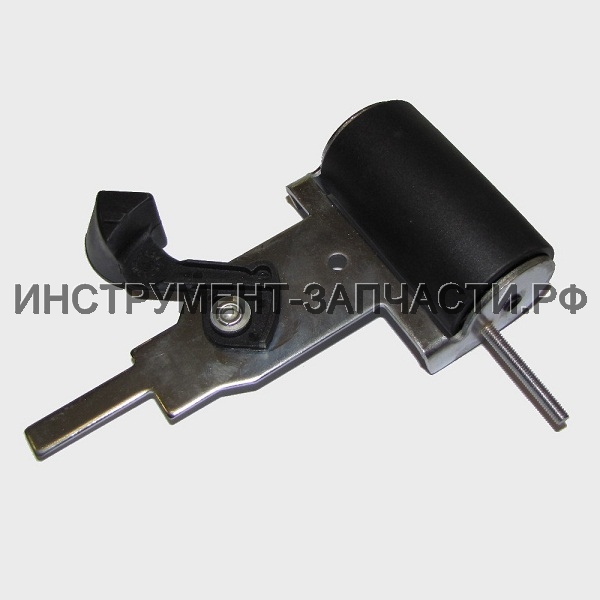

Вилка с барабаном в сборе ЛШМ-76/900
16.13.01.00.00
Вилка с барабаном в сборе ЛШМ-76/900
Вилка в сборе (возможна замена на арт. 28.04.00.00.00)
В наличии: 1
1
420 ₽
A**
Не настроено изображение
28.04.00.00.00
Вилка в сборе ЛШМ-800 М
Вилка в сборе
В наличии: 1
1
320 ₽
2*
Не настроено изображение
16.13.04.01.00
Ось ЛШМ-76/900
Ось (возможна замена на 28.00.00.22.00)
Нет в наличии
1
80 ₽
2**
Не настроено изображение
28.00.00.22.00
Ось ЛШМ-800М
Замена(аналог) или составная часть для замены поз.2*
Нет в наличии
1
80 ₽
3*
Барабан направляющий ЛШМ-76/900
16.13.04.00.00
Барабан направляющий ЛШМ-76/900
Барабан направляющий (возможна замена на 28.00.00.25.00)
Ø42
В наличии: 1
1
450 ₽
3**
Барабан направляющий ЛШМ-800М
28.00.00.25.00
Барабан направляющий ЛШМ-800М
Замена(аналог) или составная часть для замены поз.3*
Нет в наличии
1
80 ₽
4
Не настроено изображение
28.04.00.05.00
Ось-заклепка ЛШМ-800М
Ось-заклёпка
В наличии: 2
1
40 ₽
Не настроено изображение
28.04.00.00.00
Вилка в сборе ЛШМ-800 М
Вилка в сборе
В наличии: 1
1
320 ₽
5
Не настроено изображение
28.04.00.06.00
Вилка с шпилькой М5
Нет данных о товаре
1
6
Не настроено изображение
16.13.01.03.00
Рычаг
Нет данных о товаре
1
7
Шайба
00.02.02.02.25
Шайба
В наличии: 5
1
30 ₽
10
Не настроено изображение
00.02.03.01.38
Винт 4х45 ДУ-750 ЭР
Винт
4х45
В наличии: 5
3
20 ₽
11*

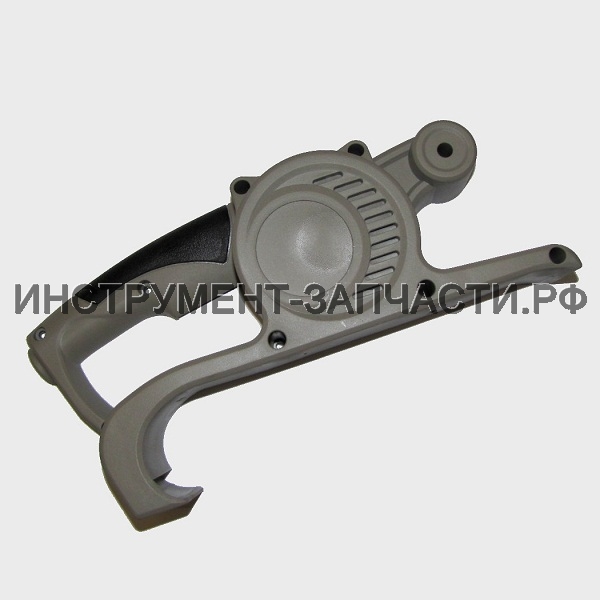

Корпус ЛШМ-76/900
16.13.00.04.00
Корпус ЛШМ-76/900
Корпус (возможна замена на 28.00.00.11.00)
В наличии: 1
1
320 ₽
11**
Корпус ЛШМ-800М
28.00.00.11.00
Корпус ЛШМ-800М
Замена(аналог) или составная часть для замены поз.11*
В наличии: 1
1
250 ₽
12*
Барабан ведущий в сборе ЛШМ-76/900
16.13.02.00.00
Барабан ведущий в сборе ЛШМ-76/900
Барабан ведущий в сборе (возможна замена на 28.05.00.00.00)
В наличии: 11
1
290 ₽
13
Корпус-накладка ЛШМ-76/900
16.15.00.01.00
Корпус-накладка ЛШМ-76/900
Корпус-накладка
Нет в наличии
1
400 ₽
13
Не настроено изображение
16.15.00.00.00
Корпус в сборе ЛШМ-76/900
Корпус в сборе
включает в себя арт.16.15.00.02.00 и арт.16.15.00.01.00)
В наличии: 1
1
1,180 ₽
15
Не настроено изображение
00.02.03.01.25
Винт 3х11
Винт
3х11
Нет в наличии
2
10 ₽
16
Фиксатор ЛШМ-800М
28.00.01.04.00
Фиксатор ЛШМ-800М
Фиксатор
В наличии: 1
2
20 ₽
17
Корпус ЛШМ-76/900
16.13.00.05.00
Корпус ЛШМ-76/900
Корпус в сборе (два НК0810+626Z)
В наличии: 1
1
2,120 ₽
18
Шайба 8х12,5х2,5
16.13.02.01.00
Шайба 8х12,5х2,5
Шайба
Ø8хØ12,5х2,5
В наличии: 6
1
20 ₽
19
Кольцо стопорное проволочное 8
28.00.00.16.00
Кольцо стопорное проволочное 8
Кольцо стопорное проволочное
Ø8
В наличии: 8
1
20 ₽
20/49
Шайба 8х14х0,5/А ЛШМ-900
00.02.02.02.16
Шайба 8х14х0,5/А ЛШМ-900
Шайба
8-14-0,5/А
В наличии: 3
4
30 ₽
21
Вал ЛШМ-800М
28.00.00.17.00
Вал ЛШМ-800М
Вал
М8х1 L
В наличии: 11
1
160 ₽
22
Штифт ЛШМ-800М
28.00.00.19.00
Штифт ЛШМ-800М
Штифт
Ø3х5
В наличии: 5
1
30 ₽
23*
Колесо зубчатое ЛШМ-76/900
16.13.02.04.00
Колесо зубчатое ЛШМ-76/900
Колесо зубчатое (возможна замена на 28.00.00.18.00)
Z=33/m=1
В наличии: 2
1
190 ₽
24/25
Щеткодержатель в сборе ЛШМ-800М
28.00.01.03.00
Щеткодержатель в сборе ЛШМ-800М
Щёткодержатель в сборе
В наличии: 7
2
70 ₽
26
Щетка электрическая ЛШМ-800М
28.00.01.01.00
Щетка электрическая ЛШМ-800М
Щётка электрическая
5х7х15
В наличии: 56
2
90 ₽
26*
Не настроено изображение
28.00.01.01.01
Щетки электрические (комплект)
Замена(аналог) или составная часть для замены поз.26
Нет в наличии
1
280 ₽
27
Не настроено изображение
28.04.00.03.00
Упор ЛШМ-800М
Упор
В наличии: 1
1
30 ₽
28
Корпус ЛШМ-76/900
16.15.00.02.00
Корпус ЛШМ-76/900
Корпус
Нет в наличии
1
300 ₽
28
Не настроено изображение
16.15.00.00.00
Корпус в сборе ЛШМ-76/900
Корпус в сборе
включает в себя арт.16.15.00.02.00 и арт.16.15.00.01.00)
В наличии: 1
1
1,180 ₽
29
Статор с дросселями ЛШМ-76/900
16.14.00.05.00
Статор с дросселями ЛШМ-76/900
Статор с дросселями
В наличии: 3
1
1,250 ₽
29*
Не настроено изображение
16.14.00.05.01
Статор в сборе ЛШМ-76/900
Замена(аналог) или составная часть для замены поз.29
В наличии: 1
1
1,080 ₽
29*
Не настроено изображение
БУ_16.14.00.05.00
БУ_Статор с дросселями ЛШМ-76/900
Замена(аналог) или составная часть для замены поз.29
В наличии: 2
1
410 ₽
30
Не настроено изображение
00.02.03.01.19
Винт 4х60 ДУ-1000ЭР
Винт
4x60
В наличии: 5
2
20 ₽
31
Диафрагма ЛШМ-76/900
16.14.00.01.00
Диафрагма ЛШМ-76/900
Диафрагма
В наличии: 2
1
80 ₽
32
Втулка резиновая ЛШМ-76/900
16.14.00.02.00
Втулка резиновая ЛШМ-76/900
Втулка резиновая
В наличии: 19
1
50 ₽
33
Подшипник шариковый ЛШМ-900 626Z
00.01.01.01.10
Подшипник шариковый ЛШМ-900 626Z
Подшипник
626Z
В наличии: 21
1
170 ₽
33
Подшипник 180026/626-2RS
626-2RS
Подшипник 180026/626-2RS
Подшипник
626-2RS
В наличии: 23
1
80 ₽
33
Не настроено изображение
626-2Z
Подшипник (SKF) 6х19х6
Подшипник
626-2Z SKF (Италия)
Нет в наличии
1
300 ₽
33*
Не настроено изображение
00.01.01.01.28
Подшипник шариковый 626 ZZ
Замена(аналог) или составная часть для замены поз.33
В наличии: 10
1
170 ₽
33*
Не настроено изображение
00.01.01.01.38
Подшипник шариковый Р-82/650
Замена(аналог) или составная часть для замены поз.33
В наличии: 5
1
180 ₽
34
Якорь с вентилятором ЛШМ-76/900
16.14.01.01.00
Якорь с вентилятором ЛШМ-76/900
Якорь с вентилятором
Нет в наличии
1
1,200 ₽
34
Не настроено изображение
№807
Якорь без вентилятора для Интерскол ЛШМ-76/900, AEZ
Якорь без вентилятора
В наличии: 2
1
1,370 ₽
34*
Не настроено изображение
16.14.02.00.00
Якорь в сборе с подшипниками
Замена(аналог) или составная часть для замены поз.34
В наличии: 1
1
1,660 ₽
34*
Не настроено изображение
16.14.02.00.00
Якорь в сборе с подшипниками
Замена(аналог) или составная часть для замены поз.34
В наличии: 1
1
1,660 ₽
35
Не настроено изображение
00.01.01.01.05
Подшипник шариковый 608Z
Подшипник
608Z
Нет в наличии
1
190 ₽
35
Подшипник 180608/608-2RS
608-2RS
Подшипник 180608/608-2RS
Подшипник
608-2RS
В наличии: 129
1
70 ₽
35
Не настроено изображение
608-2Z
Подшипник (SKF) 8х22х7
Подшипник
608-2Z SKF (Италия)
Нет в наличии
1
380 ₽
35
Не настроено изображение
608-2RSH
Подшипник 608-2RSH (SKF) 8х22х7
Подшипник
608-2RSH SKF (Италия)
В наличии: 17
1
300 ₽
35*
Не настроено изображение
00.01.01.01.19
Подшипник 608RS Р-82ТС
Замена(аналог) или составная часть для замены поз.35
В наличии: 17
1
190 ₽
35*
Не настроено изображение
00.01.01.01.23
Подшипник 608ZZ
Замена(аналог) или составная часть для замены поз.35
Нет в наличии
1
150 ₽
35*
Не настроено изображение
00.01.01.01.26
Подшипник шариковый 608RZ УШМ-115;125
Замена(аналог) или составная часть для замены поз.35
Нет в наличии
1
210 ₽
35*
Не настроено изображение
00.01.01.01.58
Подшипник шариковый 608RT
Замена(аналог) или составная часть для замены поз.35
Нет в наличии
1
120 ₽
35*
Не настроено изображение
00.01.01.01.65
00.01.01.01.65 Подшипник шариковый 608-2RS
Замена(аналог) или составная часть для замены поз.35
В наличии: 4
1
150 ₽
36
Шкив ведущий ЛШМ-800М
28.01.00.02.00
Шкив ведущий ЛШМ-800М
Шкив ведущий
Ø15,5мм; Z=10
В наличии: 3
1
80 ₽
38
Винт 4х12
00.02.03.01.02
Винт 4х12
Винт
4х12
В наличии: 17
3
10 ₽
39
Не настроено изображение
16.12.00.01.00
Кожух защитный ЛШМ-76/900
Кожух защитный
В наличии: 1
1
140 ₽
40*
Шкив ведомый ЛШМ-76/900
16.13.03.02.00
Шкив ведомый ЛШМ-76/900
Шкив ведомый (возможна замена на 28.02.02.00.00)
Ø37,5/Z=24
В наличии: 4
1
140 ₽
41
Не настроено изображение
00.02.02.01.08
Шайба гроверная диам.8
Шайба гровера
Ø8
В наличии: 10
1
30 ₽
42
Подшипник шариковый П-32/1000Э
00.01.01.01.39
Подшипник шариковый П-32/1000Э
Подшипник
627Z
В наличии: 7
1
190 ₽
42
Подшипник 180027/627-2RS
627-2RS
Подшипник 180027/627-2RS
Подшипник
627-2RS
В наличии: 44
1
50 ₽
42
Не настроено изображение
627-2RSH
Подшипник 627-2RSH (SKF) 7х22х7
Подшипник
627-2RSH SKF (Италия)
В наличии: 6
1
290 ₽
42*
Не настроено изображение
71206.2702
Подшипник шариковый RH30/900ER
Замена(аналог) или составная часть для замены поз.42
В наличии: 1
1
70 ₽
43
Вал-шестерня ЛШМ-800М
28.02.01.00.00
Вал-шестерня ЛШМ-800М
Вал-шестерня
Z=5/m=1мм
В наличии: 5
1
170 ₽
44
Винт 4х65
00.02.03.01.34
Винт 4х65
Винт
4х65
В наличии: 10
2
110 ₽
45
Промщит ЛШМ-76/900
16.13.00.01.00
Промщит ЛШМ-76/900
Промщит
В наличии: 47
1
240 ₽
46
Не настроено изображение
00.02.03.01.25
Винт 3х11
Винт
3х11
Нет в наличии
2
10 ₽
47
Винт 4х16
00.02.03.01.04
Винт 4х16
Винт
4х16
В наличии: 14
4
20 ₽
48
Не настроено изображение
16.14.01.00.00
Маховик ЛШМ-76/900
Маховик
В наличии: 1
1
70 ₽
50
Не настроено изображение
00.02.02.03.03
Шайба стопорная
Ø8
В наличии: 43
1
20 ₽
51
Не настроено изображение
28.04.00.02.00
Пружина ЛШМ-800М
Пружина
Ø7,5/L=30
В наличии: 2
1
50 ₽
52
Не настроено изображение
16.13.00.02.00
Крышка прижимная ЛШМ-76/900
Крышка прижимная
В наличии: 2
1
40 ₽
53
Не настроено изображение
16.12.01.00.00
Пылесборник ЛШМ-76/900
Пылесборник
В наличии: 3
1
240 ₽
53*
Не настроено изображение
БУ_16.12.01.00.00
БУ_Пылесборник ЛШМ-76/900
Замена(аналог) или составная часть для замены поз.53
В наличии: 5
1
40 ₽
55
Шнур питания с вилкой 2х0,75
00.10.02.01.01
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2x0,75мм²
В наличии: 21
1
420 ₽
56
Не настроено изображение
28.00.00.09.00
Трубка защитная ЛШМ-800М
Трубка защитная
В наличии: 4
1
110 ₽
57
Выключатель ЛШМ-76/900
00.10.01.04.16
Выключатель ЛШМ-76/900
Выключатель
STH FA5-10/2B(10A,250V)
В наличии: 5
1
520 ₽
58
Не настроено изображение
00.10.04.01.07
Конденсатор ЛШМ-800М
Конденсатор
TNS-2TH X2 K 0,22 мкФ 25/085/21/С
В наличии: 4
1
30 ₽
59
Не настроено изображение
00.02.03.01.06
Винт 4х18 ДУ-650ЭР
Винт
4х18
В наличии: 1
9
20 ₽
60
Ремень зубчатый ЛШМ-800М
28.00.00.23.00
Ремень зубчатый ЛШМ-800М
Ремень зубчатый
120ХL 031
В наличии: 5
1
350 ₽
61
Не настроено изображение
28.00.00.20.00
Пружина ЛШМ-800М
Пружина
Ø15,5; L=43
В наличии: 2
1
90 ₽
B
Не настроено изображение
16.15.00.00.00
Корпус в сборе ЛШМ-76/900
Корпус в сборе
поз. 13-27
В наличии: 1
1
1,180 ₽
