ЛШМ-800 (28.*) с 02.09.2004

Ленточная шлифовальная машина Интерскол ЛШМ-800 (28.*)
Схема актуальна для изделий, у которых серийный номер начинается с 28.
Инструмент снят с производства, комплектующие поставляются до исчерпания складских запасов
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
2 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4х16
В наличии
14
12 20.00
3
28.00.00.06.00
COM_VIRTUEMART_NO_IMAGE_SET Ручка
Нет данных о товаре
1
4
28.00.00.07.00
COM_VIRTUEMART_NO_IMAGE_SET Накладка
Нет данных о товаре
1
5
28.05.00.00.00
COM_VIRTUEMART_NO_IMAGE_SET Барабан ведущий в сборе
Нет данных о товаре
1
6
28.00.00.13.00
COM_VIRTUEMART_NO_IMAGE_SET Пластинка защитная
Нет данных о товаре
1
8 00.02.03.01.38 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х45 ДУ-750 ЭР
Винт
4х45
В наличии
5
3 20.00
9 28.00.00.11.00 Корпус ЛШМ-800М Корпус ЛШМ-800М
Корпус
В наличии
1
1 230.00

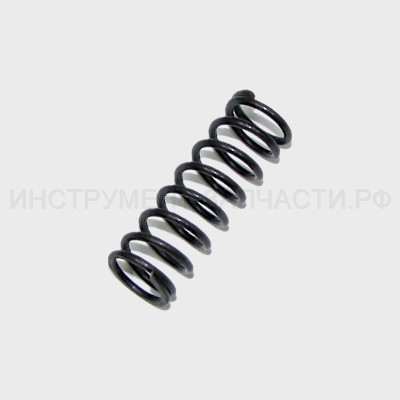

10 28.00.00.20.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина ЛШМ-800М
Пружина
Ø15,5; L=43
В наличии
2
1 80.00
11
28.04.00.04.00
COM_VIRTUEMART_NO_IMAGE_SET Рычаг
Нет данных о товаре
1
12/14 00.02.02.02.25 Шайба Шайба
Ø8-Ø12-1/А
В наличии
5
3 30.00
13
28.04.00.06.00
COM_VIRTUEMART_NO_IMAGE_SET Вилка с шпилькой М5
Нет данных о товаре
1
15 00.01.01.01.05 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 608Z
Подшипник
608Z
Нет в наличии
2 200.00
15 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник
608-2RS
Альтернатива
В наличии
89
2 70.00

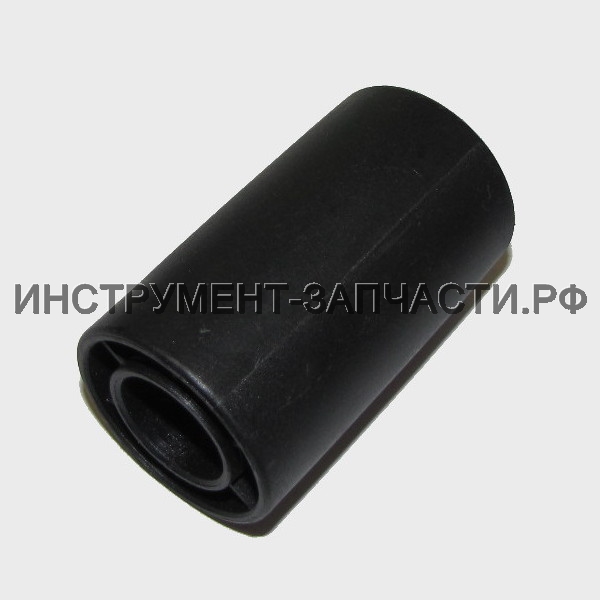

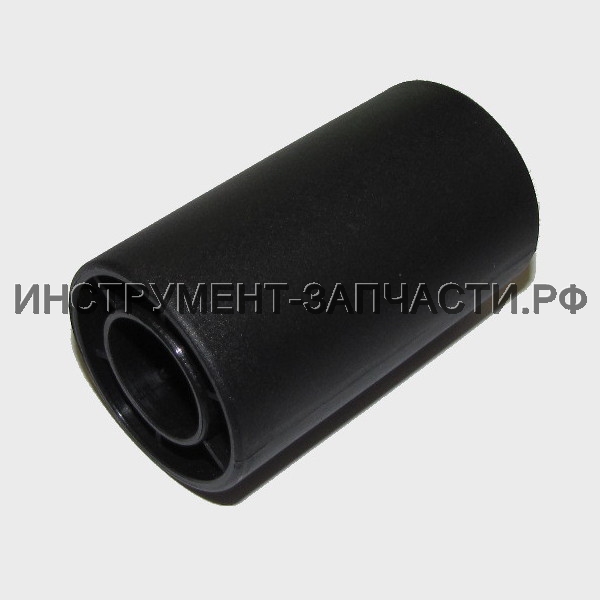

16 28.00.00.25.00 Барабан направляющий ЛШМ-800М Барабан направляющий ЛШМ-800М
Барабан направляющий
Ø42
Нет в наличии
1 80.00

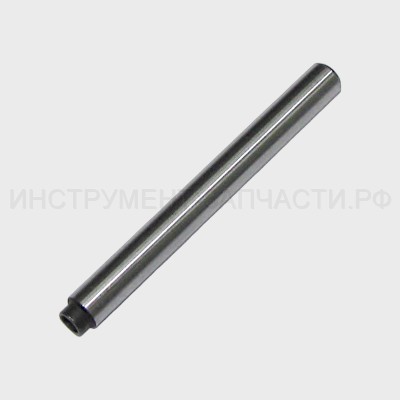

17 28.00.00.22.00 COM_VIRTUEMART_NO_IMAGE_SET Ось ЛШМ-800М
Ось
Нет в наличии
1 70.00
18
28.00.00.10.00
COM_VIRTUEMART_NO_IMAGE_SET Платформа
Нет данных о товаре
1

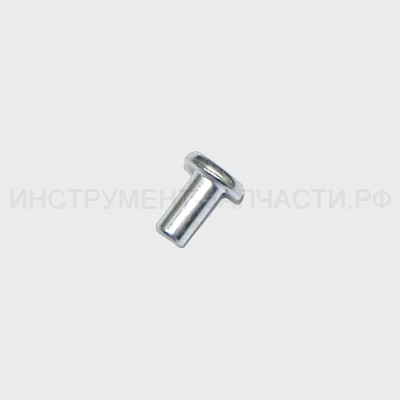

19 28.04.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Ось-заклепка ЛШМ-800М
Ось-заклёпка
В наличии
2
1 40.00
20
28.00.00.12.00
COM_VIRTUEMART_NO_IMAGE_SET Корпус
Нет данных о товаре
1
21 00.01.01.01.10 Подшипник шариковый ЛШМ-900 626Z Подшипник шариковый ЛШМ-900 626Z
Подшипник
626Z
В наличии
23
2 160.00
21 626-2RS Подшипник 180026/626-2RS Подшипник 180026/626-2RS
Подшипник
626-2RS
Альтернатива
В наличии
26
2 80.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
22
28.00.00.18.00
COM_VIRTUEMART_NO_IMAGE_SET Колесо зубчатое
Z=33/m=1
Нет данных о товаре
1

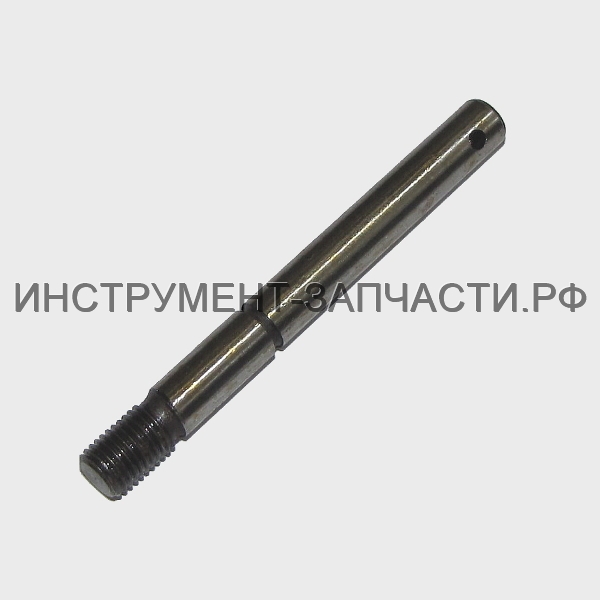

23 28.00.00.17.00 Вал ЛШМ-800М Вал ЛШМ-800М
Вал
М8х1 L
В наличии
11
1 150.00

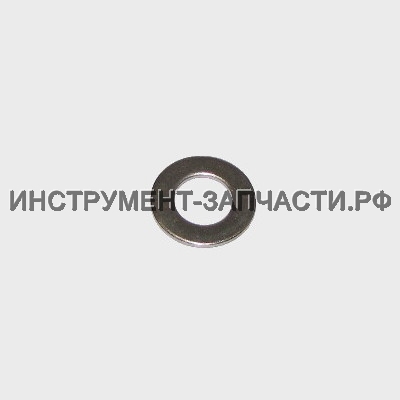

24 00.02.02.02.16 Шайба 8х14х0,5/А ЛШМ-900 Шайба 8х14х0,5/А ЛШМ-900
Шайба
Ø8хØ14х0,5/А
В наличии
3
1 30.00
25 00.02.02.02.26 COM_VIRTUEMART_NO_IMAGE_SET Шайба 8-14-0,65/А
Шайба
Ø8хØ14х0,65/А
Нет в наличии
3 30.00
26 00.01.02.01.11 COM_VIRTUEMART_NO_IMAGE_SET Подшипник НК0810Y ЛШМ-800М
Подшипник
НК0810Y
Нет в наличии
2 150.00

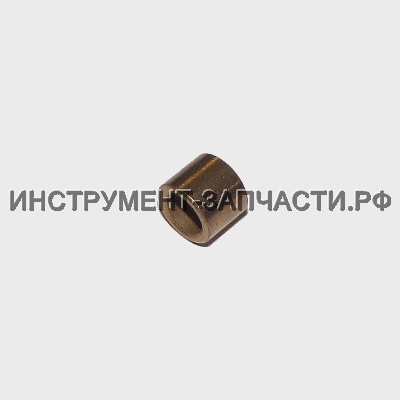

27 28.00.00.21.00 Втулка распорная ЛШМ-800М Втулка распорная ЛШМ-800М
Втулка распорная
В наличии
5
1 30.00

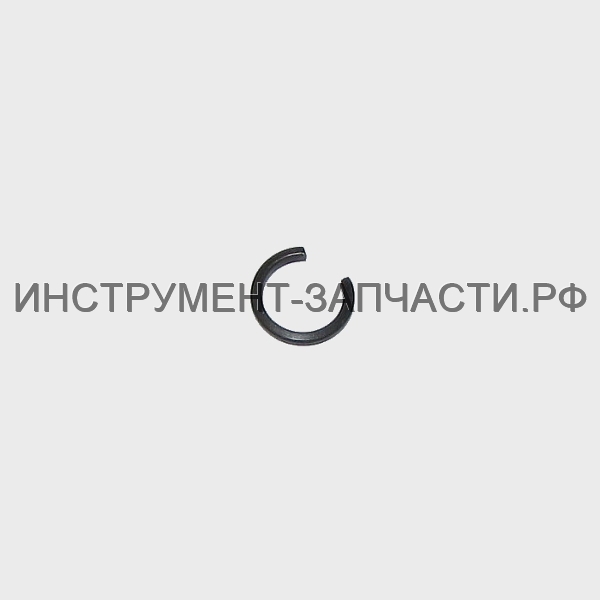

28 28.00.00.16.00 Кольцо стопорное проволочное 8 Кольцо стопорное проволочное 8
Кольцо стопорное проволочное
Ø8
В наличии
8
1 20.00
29 28.04.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Упор ЛШМ-800М
Упор
В наличии
1
1 30.00

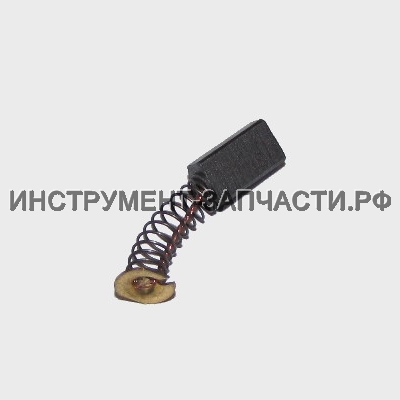

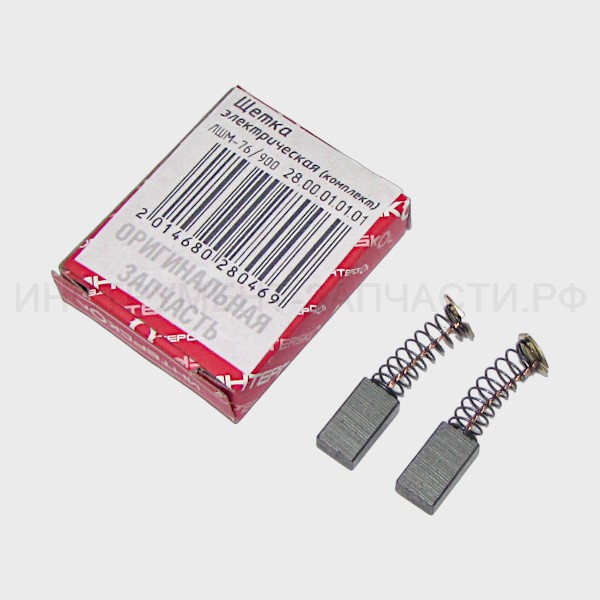

30 28.00.01.01.00 Щетка электрическая ЛШМ-800М Щетка электрическая ЛШМ-800М
Щётка электрическая
В наличии
58
2 90.00

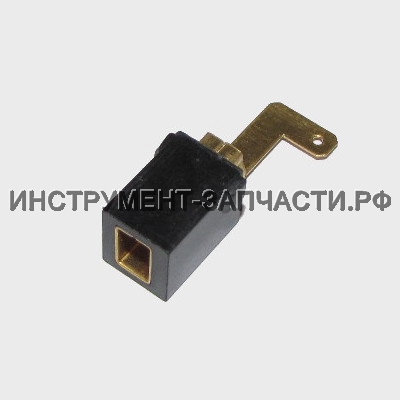

32 28.00.01.03.00 Щеткодержатель в сборе ЛШМ-800М Щеткодержатель в сборе ЛШМ-800М
Щёткодержатель в сборе
В наличии
7
2 60.00
33 28.00.01.04.00 Фиксатор ЛШМ-800М Фиксатор ЛШМ-800М
Фиксатор
В наличии
1
2 30.00
34 00.02.03.01.25 COM_VIRTUEMART_NO_IMAGE_SET Винт 3х11
Винт
3х11
Нет в наличии
4 20.00

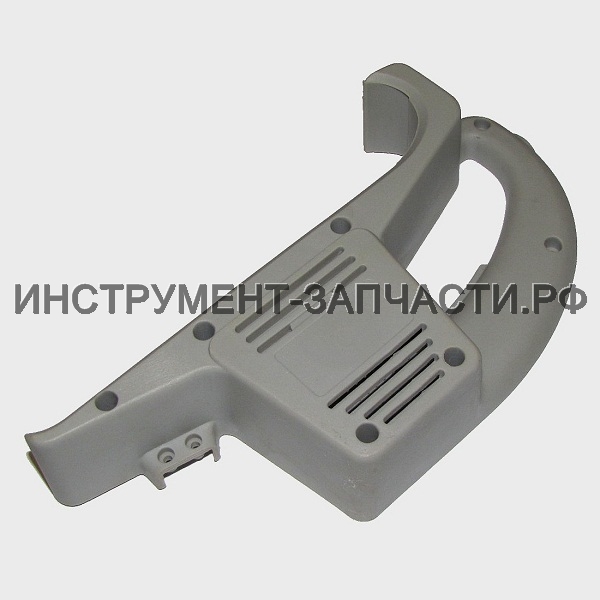

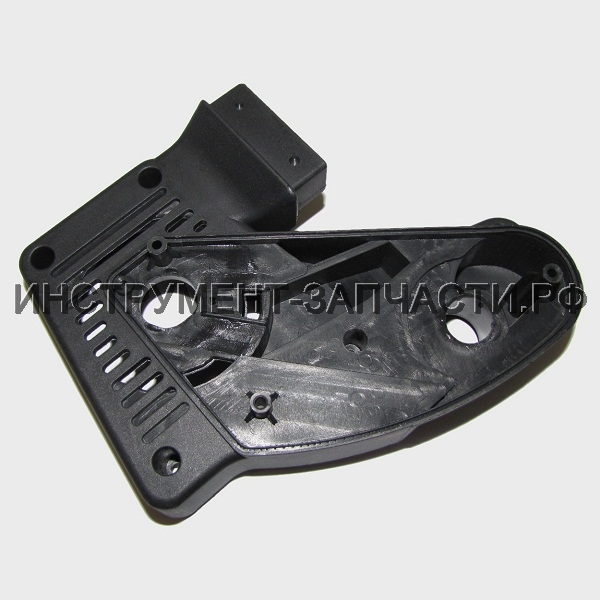

35 28.00.00.04.00 Корпус-накладка ЛШМ-800М (Заказывать вместе с арт.28.00.00.05.00) Корпус-накладка ЛШМ-800М (Заказывать вместе с арт.28.00.00.05.00)
Корпус-накладка
В наличии
1
1 290.00

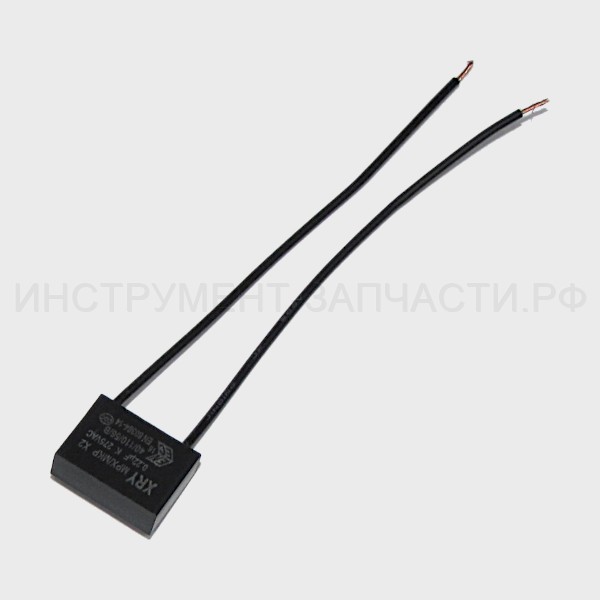

36 00.10.04.01.07 COM_VIRTUEMART_NO_IMAGE_SET Конденсатор ЛШМ-800М
Конденсатор
TNS-2TH X2 K 0,22 мкФ 25/085/21/С
В наличии
4
1 30.00

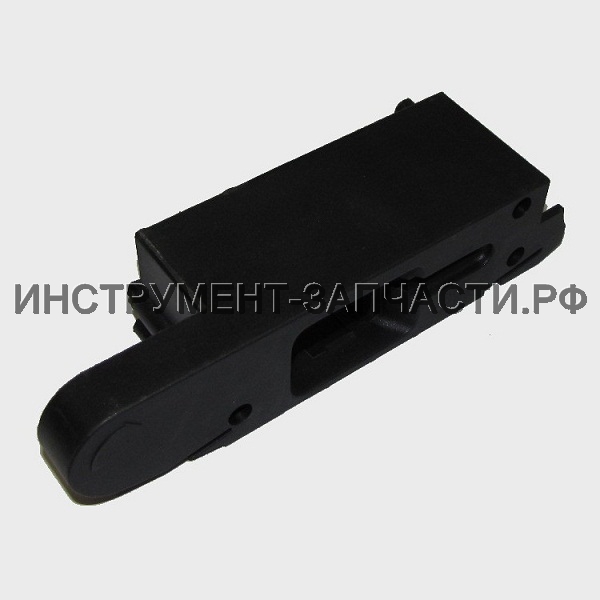

37 00.10.01.04.06 COM_VIRTUEMART_NO_IMAGE_SET Выключатель ЛШМ-800М
Выключатель
DZKA-5 6(6)A 5E4 250V AC
Нет в наличии
1 210.00
38 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Шнур питания с вилкой УШМ-2000 2х1 2м
Шнур питания с вилкой
H05VV-F/2x1,0мм²
Нет в наличии
1 520.00
39 28.00.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная ЛШМ-800М
Трубка защитная
В наличии
4
1 110.00

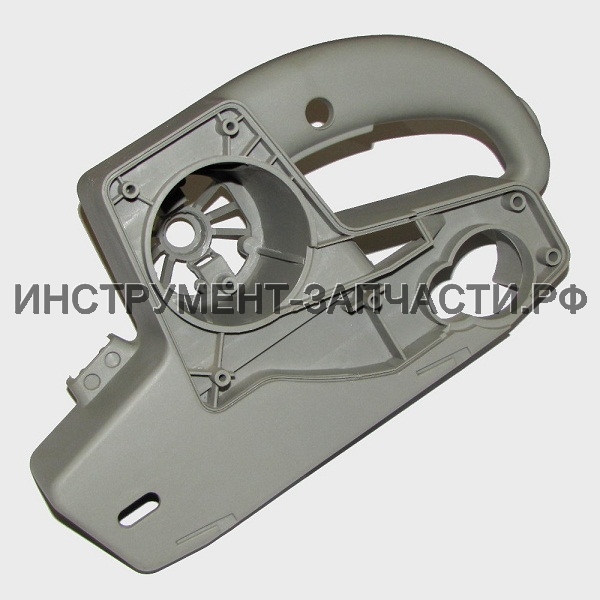

41 28.00.00.05.00 Корпус ЛШМ-800М (Заказывать вместе с арт.28.00.00.04.00) Корпус ЛШМ-800М (Заказывать вместе с арт.28.00.00.04.00)
Корпус
В наличии
2
1 340.00

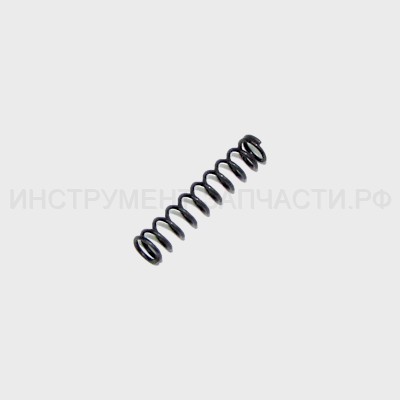

42 28.04.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина ЛШМ-800М
Пружина
Ø7,5/L=30
В наличии
2
1 50.00
43
28.00.00.01.00
COM_VIRTUEMART_NO_IMAGE_SET Крышка пылесборника
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

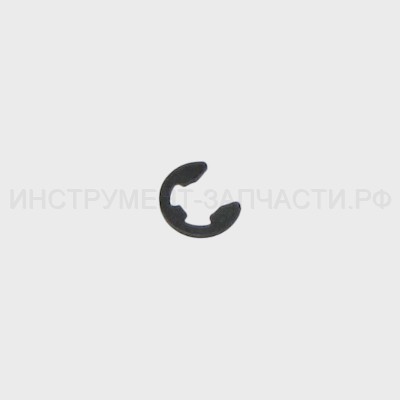

44 00.02.02.03.03 COM_VIRTUEMART_NO_IMAGE_SET Шайба стопорная
Ø8
В наличии
43
1 20.00

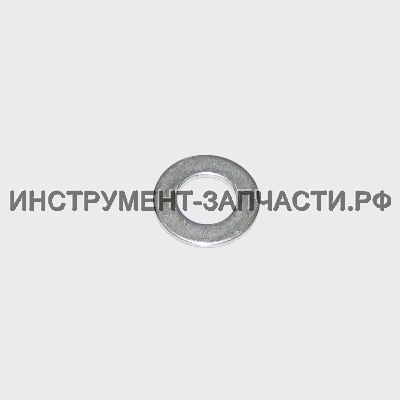

45 00.02.02.02.06 Шайба Шайба
Ø8х16х1/А
В наличии
12
1 20.00
46
28.04.01.00.00
COM_VIRTUEMART_NO_IMAGE_SET Маховик
Нет данных о товаре
1

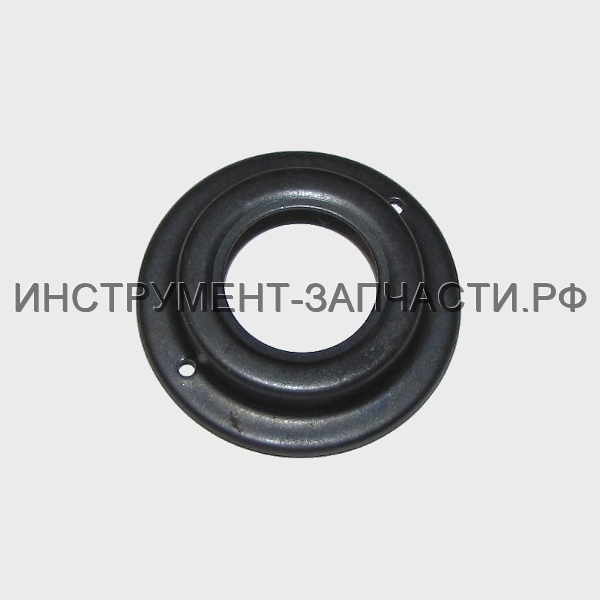

47 28.01.00.03.00 Крышка прижимная ЛШМ-800М Крышка прижимная ЛШМ-800М
Крышка прижимная
В наличии
1
1 50.00
48 28.03.00.00.00 COM_VIRTUEMART_NO_IMAGE_SET Статор с дросселями ЛШМ-800М
Статор с дросселями
Нет в наличии
1 640.00
49 00.02.03.01.19 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х60 ДУ-1000ЭР
Винт
4x60
В наличии
5
2 20.00
50
28.00.00.08.00
COM_VIRTUEMART_NO_IMAGE_SET Диафрагма
Нет данных о товаре
1

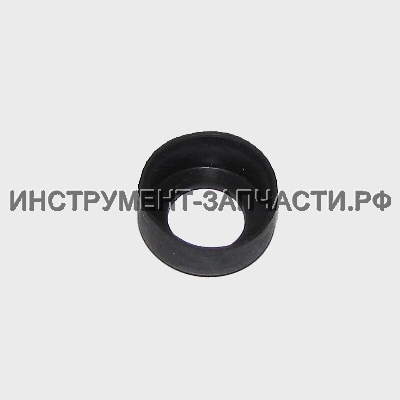

51 28.01.00.01.00 Втулка резиновая ЛШМ-800М Втулка резиновая ЛШМ-800М
Втулка резиновая
В наличии
1
1 50.00
52 28.01.01.00.00 COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором ЛШМ-800М
Якорь с вентилятором
Нет в наличии
1 720.00
53 00.01.01.01.19 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608RS Р-82ТС
Подшипник
608RS
В наличии
18
1 180.00
53 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник
608-2RS
Альтернатива
В наличии
89
1 70.00

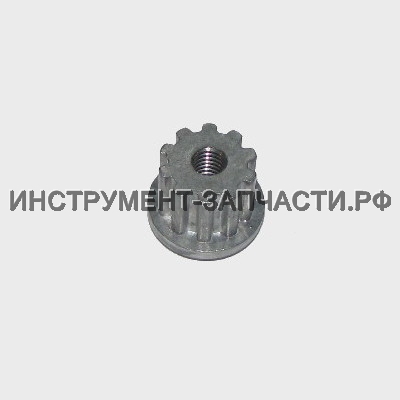

54 28.01.00.02.00 Шкив ведущий ЛШМ-800М Шкив ведущий ЛШМ-800М
Шкив ведущий
Ø15,5мм; Z=10
В наличии
3
1 80.00
55 00.02.03.01.06 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х18 ДУ-650ЭР
Винт
4х18
В наличии
1
2 20.00
56 00.02.03.01.02 Винт 4х12 Винт 4х12
Винт
4х12
В наличии
17
3 10.00
58
28.00.00.03.00
COM_VIRTUEMART_NO_IMAGE_SET Кожух защитный
Нет данных о товаре
1

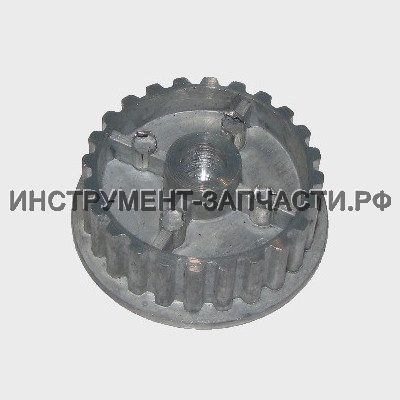

59 28.02.02.00.00 Шкив ведомый ЛШМ-800М Шкив ведомый ЛШМ-800М
Шкив ведомый
Ø37,5/Z=24
Нет в наличии
1 110.00
60 00.02.02.01.08 COM_VIRTUEMART_NO_IMAGE_SET Шайба гроверная диам.8
Шайба гровера
Ø8
В наличии
10
1 40.00
61 00.01.01.01.39 Подшипник шариковый П-32/1000Э Подшипник шариковый П-32/1000Э
Подшипник
627Z
В наличии
8
1 180.00
61 627-2RS Подшипник 180027/627-2RS Подшипник 180027/627-2RS
Подшипник
627-2RS
Альтернатива
В наличии
69
1 50.00

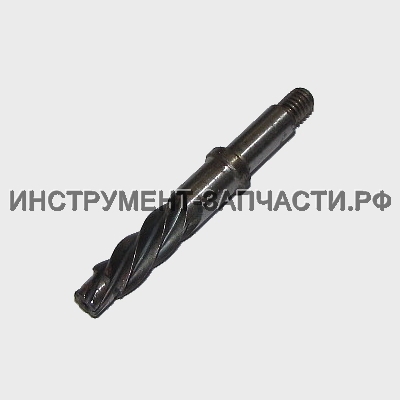

62 28.02.01.00.00 Вал-шестерня ЛШМ-800М Вал-шестерня ЛШМ-800М
Вал-шестерня
Z=5/m=1мм
В наличии
5
1 160.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
63 00.02.03.01.34 Винт 4х65 Винт 4х65
Винт
4х65
В наличии
10
2 100.00
64 28.00.00.02.00 Промщит ЛШМ-800М Промщит ЛШМ-800М
Промщит
Нет в наличии
1 200.00

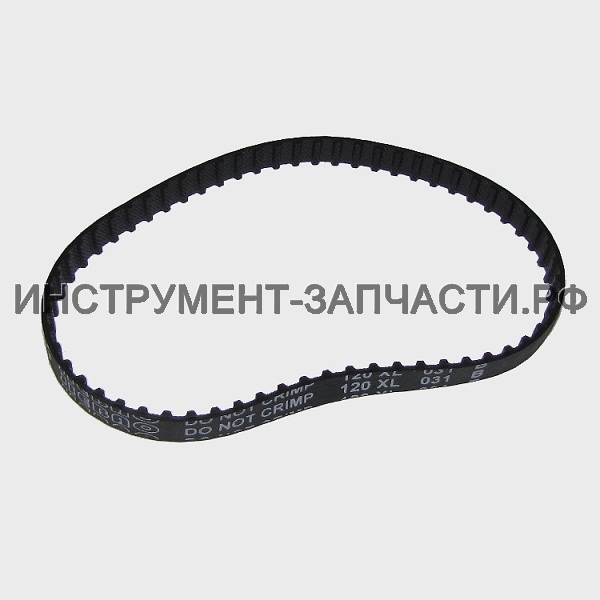

65 28.00.00.23.00 Ремень зубчатый ЛШМ-800М Ремень зубчатый ЛШМ-800М
Ремень зубчатый
120ХL 031
В наличии
5
1 330.00
66 28.00.00.19.00 Штифт ЛШМ-800М Штифт ЛШМ-800М
Штифт
Ø3х5
В наличии
5
1 30.00
67 28.00.00.14.00 COM_VIRTUEMART_NO_IMAGE_SET Втулка ЛШМ-800М
Втулка
Ø8хØ14,3х4,3
Нет в наличии
1 90.00
