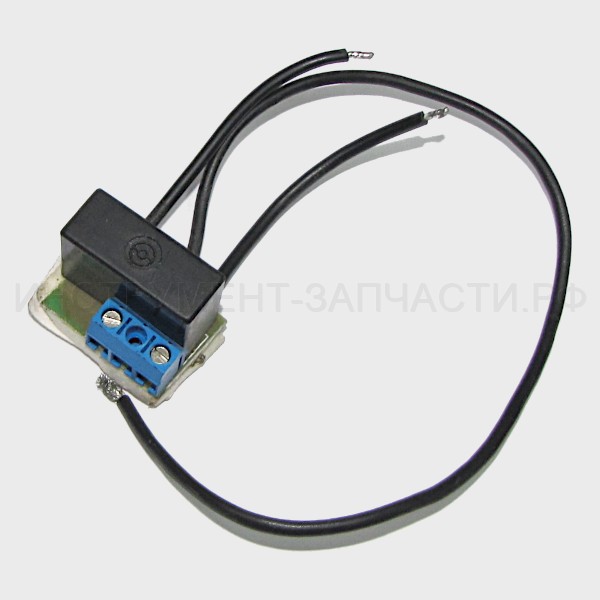

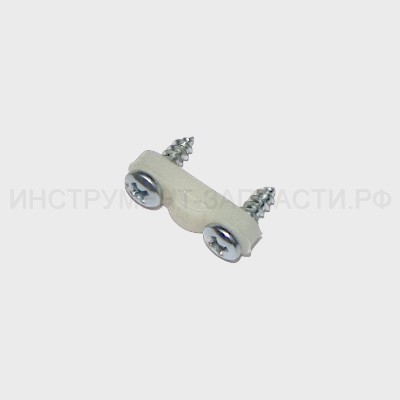

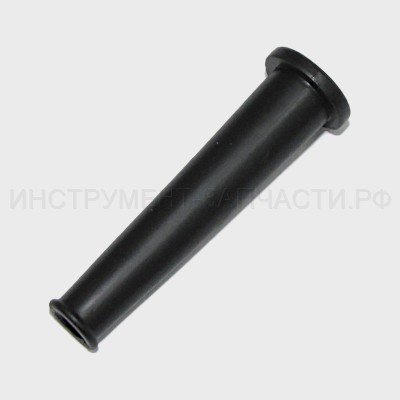

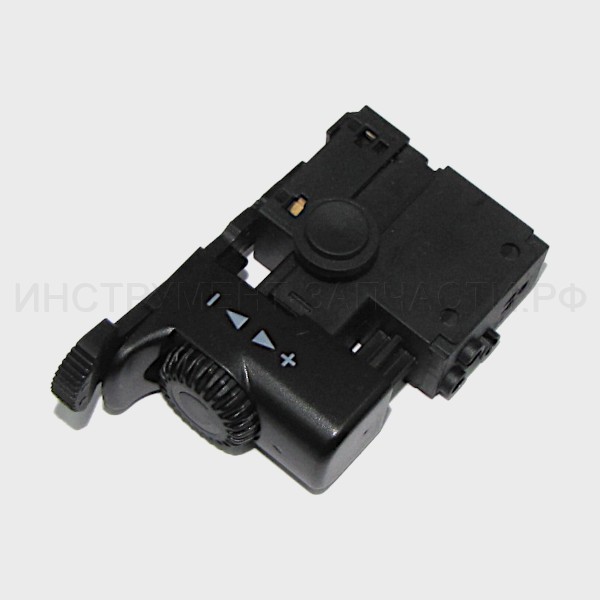

Дмитрий Кущев Схема и запчасти для шуруповерта Интерскол Ш-700ЭР, Ш-8/700ЭР Схема актуальна для изделий, у которых серийный номер начинается с 39. * выпуск с 10.2008года (Допускается замена соответствующих позиций) Рис. 1 Шуруповерт Ш-700ЭР, Ш-8/700ЭР (39.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.03.01.37 Винт 4х22 Р-110 Винт саморез ST4х22F В наличии: 4 3 20 ₽ 2 2 39.02.00.08.00 Кольцо пружинное Ш-700 ЭР Кольцо пружинное Ø10 В наличии: 10 2 20 ₽ 3 3 39.02.00.07.00 Полумуфта Ш-700 ЭР Полумуфта В наличии: 43 2 170 ₽ 4 4 39.03.00.03.00 Пружина коническая Ш-700 ЭР Пружина коническая Ø5-Ø7 В наличии: 9 1 30 ₽ 5 5 39.03.00.04.00 Вал промежуточный Ш-700 ЭР Вал промежуточный В наличии: 8 1 90 ₽ 6 6 39.03.00.01.00 Корпус редуктора Ш-700 ЭР Корпус редуктора В наличии: 1 1 200 ₽ 6 6* 39.03.04.01.00 Корпус редуктора в сборе Ш-700ЭР Замена(аналог) или составная часть для замены поз.6 Нет в наличии 1 640 ₽ 7 7 00.01.01.01.42 Подшипник шариковый 6001 RS Подшипник шариковый 6001.RS 6001-RS (12х28х8) В наличии: 4 1 170 ₽ 7 7 6001-2RSH Подшипник 6001-2RSH (SKF) 12х28х8 Подшипник шариковый 6001-2RSH 6001-2RSH (12х28х8) SKF (Италия) В наличии: 6 1 340 ₽ 7 7 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS 6001-2RS (12х28х8) В наличии: 72 1 80 ₽ 7 7* 00.01.01.01.16 Подшипник 6001RZ ДП-2000 Замена(аналог) или составная часть для замены поз.7 В наличии: 4 1 260 ₽ 7 7* 00.01.01.01.37 Подшипник шариковый 6001Z ДУ-750 ЭР Замена(аналог) или составная часть для замены поз.7 В наличии: 1 1 140 ₽ 7 7* 71200.0148 Подшипник шариковый H10.5/1200EV Замена(аналог) или составная часть для замены поз.7 Нет в наличии 1 330 ₽ 8 8 00.02.99.01.06 Кольцо стопорное А28 ДУ-750ЭР Кольцо стопорное для отв. A28 В наличии: 5 1 30 ₽ 9 9 39.03.00.07.00 Втулка распорная Ш-700 ЭР Втулка распорная Ø19-Ø12х9.5 В наличии: 2 1 10 ₽ 10 10 00.02.10.03.00 Шарик Ø3 В наличии: 5 1 20 ₽ 11 11 39.03.00.08.00 Колесо зубчатое Ш-700 ЭР Колесо зубчатое Z=37 В наличии: 1 1 140 ₽ 12 12 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное для вала В12 В наличии: 5 1 30 ₽ 13 13 39.03.00.02.00 Прокладка фасонная Ш-700 ЭР Прокладка фасонная s=0.6 Нет в наличии 1 10 ₽ 14 14 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 HK0810 (8х12х10) В наличии: 15 1 240 ₽ 15 15 39.03.00.06.00 Щит промежуточный Ш-700 ЭР Щит промежуточный Нет в наличии 1 70 ₽ 16 16 149.03.03.07.00 Прокладка Ø9хØ24х0.2 В наличии: 2 1 40 ₽ 17 17 04.03.03.03.01 Кольцо уплотнительное ДУ-1000ЭР Кольцо уплотнительное Ø8х19х1 В наличии: 4 1 20 ₽ 18 18 00.01.01.01.43 Подшипник 609 RS Подшипник 609RZ (9х24х7) (шариковый) В наличии: 1 1 200 ₽ 19 19 39.04.02.01.00 Якорь с вентилятором Ш-700 ЭР Якорь с вентилятором В наличии: 3 1 540 ₽ 19 19* 39.04.02.00.00 Якорь в сборе Ш-700ЭР Замена(аналог) или составная часть для замены поз.19 Нет в наличии 1 1,240 ₽ 19 19* 39.04.04.01.00 Якорь в сборе Ш-700ЭР Замена(аналог) или составная часть для замены поз.19 Нет в наличии 1 1,300 ₽ 20 20 39.04.03.02.00 Щетка электрическая Ш-700 ЭР Щетка электрическая 5х8х11 В наличии: 82 2 90 ₽ 21 21 39.04.03.01.00 Корпус щеткодержателя в сборе Ш-700 ЭР Корпус щеткодержателя в сборе 5х8 В наличии: 8 2 60 ₽ 23 23 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608.ZZ 608ZZ (8х22х7) Нет в наличии 1 150 ₽ 23 23 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 23 23 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) В наличии: 12 1 300 ₽ 23 23 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 23 23 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 119 1 70 ₽ 23 23* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.23 Нет в наличии 1 190 ₽ 23 23* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.23 В наличии: 17 1 190 ₽ 23 23* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.23 Нет в наличии 1 210 ₽ 23 23* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.23 Нет в наличии 1 120 ₽ 23 23* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.23 В наличии: 4 1 150 ₽ 24 24 39.04.02.02.00 Втулка резиновая Ш-700 ЭР Втулка резиновая В наличии: 9 1 40 ₽ 25 25 39.04.00.01.00 Диафрагма Ш-700 ЭР Диафрагма Нет в наличии 1 30 ₽ 26 26 00.02.03.01.19 Винт 4х60 ДУ-1000ЭР Винт саморез ST4х60C В наличии: 5 2 20 ₽ 27 27 39.04.01.00.00 Статор в сборе Ш-700 ЭР Статор в сборе с выводными проводниками В наличии: 5 1 540 ₽ 29+32 29+32 39.04.00.00.00 Корпус двигателя с ручкой - комплект поз.29+поз.32 Нет данных о товаре 1компл. 31 31 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт саморез ST4х18 В наличии: 1 5 20 ₽ 33 33 00.32.00.26.00 Упор резиновый #Н/Д Нет данных о товаре 2 34 34 39.04.03.04.00 Кольцо ферритовое с контактными выводами Ш-700 ЭР Кольцо ферритовое с контактными выводами Ø12х4 Нет в наличии 1 40 ₽ 35 35 00.10.01.01.19 Выключатель в сборе KEDU, 071104001, EN610584(4)A 250V ~5E4 В наличии: 4 1 670 ₽ 35 35* 00.10.01.05.03 Выключатель в сборе Defond CGQ-1104 4A Замена(аналог) или составная часть для замены поз.35 Нет в наличии 1 560 ₽ 35 35* 13008.5626 Выключатель D-10/350E Замена(аналог) или составная часть для замены поз.35 Нет в наличии 1 530 ₽ 36 36 39.04.00.02.00 Блок защиты от радиопомех Ш-700 ЭР Блок защиты от радиопомех В наличии: 2 1 120 ₽ 36 36* 39.04.00.02.01 Блок защиты от радиопомех Ш-700ЭР Замена(аналог) или составная часть для замены поз.36 Нет в наличии 1 140 ₽ 37 (37+38) 02.04.00.02.00 Планка фиксирующая шнура ДУ-650ЭР Планка фиксации шнура в компл. два винта ST4×14C В наличии: 3 1компл. 10 ₽ 38 38 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14C В наличии: 4 2 20 ₽ 39 39 39.04.00.03.00 Трубка защитная шнура Ш-700 ЭР Трубка защитная шнура В наличии: 12 1 50 ₽ 40 40 00.10.02.02.02 Шнур питания с вилкой ПЦ-16Т Шнур питания с вилкой H05RN-F 2х0.75мм² В наличии: 2 1 700 ₽ 41 41 39.02.00.01.00 Втулка-ограничитель Ш-700 ЭР Втулка-ограничитель Нет в наличии 1 240 ₽ 41 41* 39.02.04.01.00 Втулка-ограничитель в сборе Ш-700ЭР Замена(аналог) или составная часть для замены поз.41 Нет в наличии 1 370 ₽ 42 42 39.02.00.02.00 Кольцо регулировочное Ш-700 ЭР Кольцо регулировочное В наличии: 4 1 150 ₽ 43 43 39.02.00.03.00 Втулка бронзовая Ш-700 ЭР Втулка бронзовая Ø12.2хØ18х5 В наличии: 11 1 130 ₽ 44 44 39.02.00.04.00 Кольцо Ш-700 ЭР Кольцо Ø12-Ø18х3 В наличии: 11 1 30 ₽ 45 45 39.02.00.05.00 Втулка бронзовая Ш-700 ЭР Втулка бронзовая Ø12хØ18х14 В наличии: 17 1 80 ₽ 46 46 39.02.00.09.00 Корпус головки Ш-700 ЭР Корпус головки В наличии: 14 1 140 ₽ 47 47 39.02.00.06.00 Шпиндель-держатель магнитный Ш-700 ЭР Шпиндель-держатель магнитный 1/4" В наличии: 2 1 330 ₽ Кол-во: В корзину
