ГКБ-44/150С (82.*) с 27.07.2009

Газонокосилка бензиновая Интерскол ГКБ-44/150С (82.*)
Схема актуальна для изделий, у которых серийный номер начинается с 82.
Инструмент снят с производства, комплектующие поставляются до исчерпания складских запасов
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 7
Рис. 8
Рис. 9
Рис. 10
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 22108271/0 COM_VIRTUEMART_NO_IMAGE_SET Блок передний
Нет в наличии
1 910.00
2 12728686/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
5х17
Нет в наличии
6 60.00
5 22108272/2 COM_VIRTUEMART_NO_IMAGE_SET Блок задний
Нет в наличии
1 1,310.00
6 322545189/0 COM_VIRTUEMART_NO_IMAGE_SET Пластина
Нет в наличии
4 90.00
7 12728686/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
5х17
Нет в наличии
2 60.00
12 12793701/0 COM_VIRTUEMART_NO_IMAGE_SET Болт
М8х30, S13
Нет в наличии
2 60.00
13 12293201/0 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М8, S13
Нет в наличии
2 110.00
17 12691115/0 COM_VIRTUEMART_NO_IMAGE_SET Болт
М8х40, S13
Нет в наличии
1 80.00
18 12540060/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба
8х13х1
Нет в наличии
1 120.00
19 12293200/0 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М8, S13
Нет в наличии
1 60.00
20 22671651/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба
8х22х2
Нет в наличии
1 150.00
21 22060212/0 COM_VIRTUEMART_NO_IMAGE_SET Кожух
Нет в наличии
1 1,310.00
22 25670011/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба
8х19х1
Нет в наличии
1 60.00
23 12155000/0 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М8, S13
Нет в наличии
1 60.00
24 12728686/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
5х17
Нет в наличии
2 60.00
34 22140226/0 COM_VIRTUEMART_NO_IMAGE_SET Отражатель
Нет в наличии
1 2,380.00
Рис.2
1 81002538/0 COM_VIRTUEMART_NO_IMAGE_SET Корпус
Нет в наличии
1 740.00
2 22131750/0 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М8, S13
Нет в наличии
2 150.00
3 22735557/0 COM_VIRTUEMART_NO_IMAGE_SET Сектор регулировки высоты
Нет в наличии
2 230.00
4 81003306/0 COM_VIRTUEMART_NO_IMAGE_SET Рычаг передний
Нет в наличии
2 440.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
5 322600170/0 COM_VIRTUEMART_NO_IMAGE_SET Ступица передняя
Нет в наличии
2 630.00
6 22524324/0 COM_VIRTUEMART_NO_IMAGE_SET Ось
М8, Ø12, S13, L=41
Нет в наличии
2 270.00
7 12155000/0 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М8, S13
Нет в наличии
4 60.00
8 25670011/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба
8х19х0,6
Нет в наличии
4 60.00
9 22120109/0 COM_VIRTUEMART_NO_IMAGE_SET Звездочка
Звездочка пластмассовая
Нет в наличии
2 460.00
10 22170622/0 COM_VIRTUEMART_NO_IMAGE_SET Втулка дистанционная
Нет в наличии
2 60.00
11 22034508/0 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
8 60.00
12 22686093/0 COM_VIRTUEMART_NO_IMAGE_SET Колесо заднее
Ø190
Нет в наличии
2 500.00
13 12523050/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба
6х26х1,7
Нет в наличии
2 60.00
14 12735599/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
М6х16, S10
Нет в наличии
2 60.00
15 22110313/0 COM_VIRTUEMART_NO_IMAGE_SET Колпак задний (Красный)
Нет в наличии
2 90.00

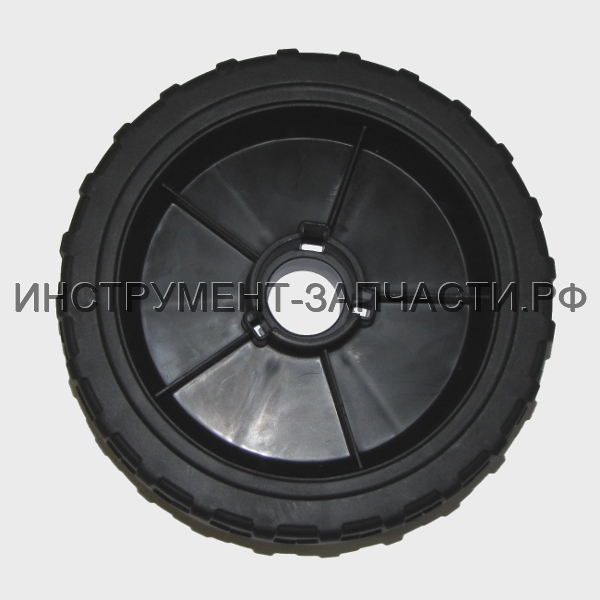

16 22686091/1 Колесо переднее Колесо переднее
Ø165
Нет в наличии
2 330.00
17 22110344/0 COM_VIRTUEMART_NO_IMAGE_SET Колпак передний (Красный)
Нет в наличии
2 150.00
18 22033393/0 COM_VIRTUEMART_NO_IMAGE_SET Ось задняя
Ø12, L=472
Нет в наличии
1 1,570.00
19 22524341/0 COM_VIRTUEMART_NO_IMAGE_SET Ось
М8, (12х48), S13
Нет в наличии
2 170.00
20 12530150/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба
13х24х1
Нет в наличии
2 60.00
Рис.3
1 12760605/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
М8х20
Нет в наличии
4 230.00
2 12521350/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба
8х16х1,5
Нет в наличии
4 60.00
3 81006570/0 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка нижняя
М8х60, S13
Нет в наличии
1 1,360.00
4 81003801/1 COM_VIRTUEMART_NO_IMAGE_SET Направляющая
Нет в наличии
1 210.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
5 22680006/1 COM_VIRTUEMART_NO_IMAGE_SET Подкладка
Нет в наличии
2 60.00
6 322399804/1 COM_VIRTUEMART_NO_IMAGE_SET Маховик
Нет в наличии
2 110.00
7 12293200/0 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М8, S13
Нет в наличии
2 60.00
8 12819201/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
М8х60
Нет в наличии
1 60.00
9 81008648/1 COM_VIRTUEMART_NO_IMAGE_SET Комплект крепежный
Нет в наличии
1 840.00
Рис.4
1 81007024/0 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка верхняя
Нет в наличии
1 1,720.00
2 81000622/2 COM_VIRTUEMART_NO_IMAGE_SET Трос тормоза
Нет в наличии
1 560.00
3 81003291/3 COM_VIRTUEMART_NO_IMAGE_SET Рычаг тормозной
Нет в наличии
1 290.00
4 22041966/0 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
2 60.00
6 22041965/1 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
2 60.00
7 81003288/1 COM_VIRTUEMART_NO_IMAGE_SET Рычаг сцепления привода колес
Нет в наличии
1 700.00
8 381000778/0 COM_VIRTUEMART_NO_IMAGE_SET Трос сцепления привода колес
Нет в наличии
1 1,450.00
Рис.5
1 12291000/0 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М5, S8
Нет в наличии
1 60.00
2 12581500/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба гроверная
5
Нет в наличии
1 50.00
3 22171005/0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
Нет в наличии
1 60.00
4 12521360/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба
10х20х2
Нет в наличии
1 60.00
5 12508100/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба пружинная
10х20х0,8
Нет в наличии
1 60.00
6 81007220/0 COM_VIRTUEMART_NO_IMAGE_SET Рычаг дросселя
Нет в наличии
1 200.00
7 81007080/0 COM_VIRTUEMART_NO_IMAGE_SET Трос дросселя
Нет в наличии
1 550.00
8 12815000/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
М5х45
Нет в наличии
1 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
9 14356702/0 COM_VIRTUEMART_NO_IMAGE_SET Табличка
Нет в наличии
1 60.00
Рис.6
1 12608520/0 COM_VIRTUEMART_NO_IMAGE_SET Кольцо
В12
Нет в наличии
2 200.00
2/5 22160520/0 COM_VIRTUEMART_NO_IMAGE_SET Пыльник
Нет в наличии
4 60.00
3 22570125/0 COM_VIRTUEMART_NO_IMAGE_SET Шестерня
Ø42х23, Z=15
Нет в наличии
2 830.00
4 22076645/0 COM_VIRTUEMART_NO_IMAGE_SET Сухарь
Cухарь
15х8х4
Нет в наличии
2 80.00
6 12622620/0 COM_VIRTUEMART_NO_IMAGE_SET Ось
Ø4, L=20
Нет в наличии
2 50.00
7 22122202/0 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый
12х27х12
Нет в наличии
2 140.00
8 22600106/1 COM_VIRTUEMART_NO_IMAGE_SET Колесо защитное
Нет в наличии
2 380.00

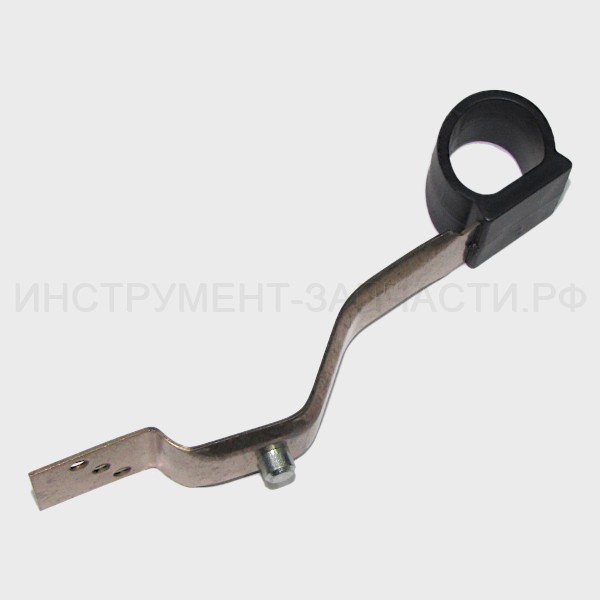

9 81003303/0 COM_VIRTUEMART_NO_IMAGE_SET Рычаг регулировки высоты скашивания
В наличии
1
1 1,090.00
10 12728689/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
5х13
Нет в наличии
2 110.00
11 12713801/0 COM_VIRTUEMART_NO_IMAGE_SET Шифт
Штифт
Ø5, L=26
Нет в наличии
1 110.00
12 22601909/0 COM_VIRTUEMART_NO_IMAGE_SET Шкив
Нет в наличии
1 300.00
13 181003093/1 COM_VIRTUEMART_NO_IMAGE_SET Редуктор
Нет в наличии
1 6,130.00
15 22753001/0 COM_VIRTUEMART_NO_IMAGE_SET Ось
Ø4, L=32
Нет в наличии
2 80.00
16 22450438/0 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Ø14х2, L=128
Нет в наличии
1 230.00

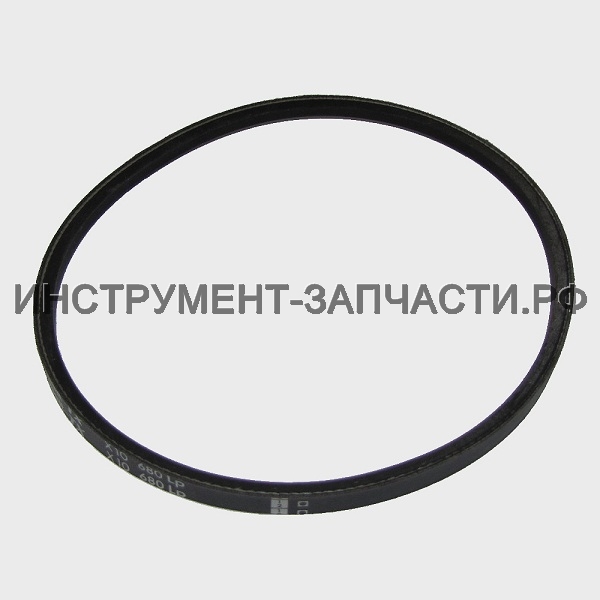

17 35063750/0 Ремень Ремень
Нет в наличии
1 770.00
Рис.7
1 22465607/2 COM_VIRTUEMART_NO_IMAGE_SET Ступица
Ø58, L=70
Нет в наличии
1 640.00
2 81004365/3 COM_VIRTUEMART_NO_IMAGE_SET Нож
440х57х3
Нет в наличии
1 700.00
3 22160400/0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
10х50х210х30х2,5
Нет в наличии
1 120.00
4 12523080/0 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет в наличии
1 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
5 12735698/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
Нет в наличии
1 120.00
6 12139100/0 COM_VIRTUEMART_NO_IMAGE_SET Шпонка
15х4
Нет в наличии
1 60.00
Рис.8
1 22785136/1 COM_VIRTUEMART_NO_IMAGE_SET Держатель
Нет в наличии
1 230.00
2 22517858/0 COM_VIRTUEMART_NO_IMAGE_SET Ось
Ø6, L=235
Нет в наличии
1 350.00
3 22450431/0 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Ø12х2, L=33
Нет в наличии
1 480.00
4 322600099/1 COM_VIRTUEMART_NO_IMAGE_SET Щиток защитный
Нет в наличии
1 480.00
5 22486122/0 COM_VIRTUEMART_NO_IMAGE_SET Крышка травосборника
Нет в наличии
1 1,690.00
6 22486128/0 COM_VIRTUEMART_NO_IMAGE_SET Травосборник
Нет в наличии
1 1,850.00
Рис.9
150
118550157/1
COM_VIRTUEMART_NO_IMAGE_SET Двигатель в сборе
SV150
Нет данных о товаре
1
1 118550139/1 COM_VIRTUEMART_NO_IMAGE_SET Стартер в сборе
Нет в наличии
1 2,500.00
2 18550052/0 COM_VIRTUEMART_NO_IMAGE_SET Ручка стартера
Нет в наличии
1 80.00
3 18550053/0 COM_VIRTUEMART_NO_IMAGE_SET Шнур стартера
Нет в наличии
1 110.00
4 18550004/1 COM_VIRTUEMART_NO_IMAGE_SET Комплект запуска двигателя
Нет в наличии
1 290.00
5 18550138/0 COM_VIRTUEMART_NO_IMAGE_SET Дефлектор
Нет в наличии
1 240.00
6
18550056/0
COM_VIRTUEMART_NO_IMAGE_SET Гайка
М14, S19
Нет данных о товаре
1
7 18550140/0 COM_VIRTUEMART_NO_IMAGE_SET Чашка стартера
Нет в наличии
1 290.00
8 18550154/0 COM_VIRTUEMART_NO_IMAGE_SET Крыльчатка
Нет в наличии
1 320.00
9 18550197/0 COM_VIRTUEMART_NO_IMAGE_SET Шпонка маховика
Нет в наличии
1 140.00
10 18550005/0 COM_VIRTUEMART_NO_IMAGE_SET Топливопровод
Нет в наличии
1 230.00
11 18550142/0 COM_VIRTUEMART_NO_IMAGE_SET Установочный винт
М6х90
Нет в наличии
3 420.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
12 18550007/0 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М6, S10
Нет в наличии
3 140.00
13 18550143/0 COM_VIRTUEMART_NO_IMAGE_SET Топливный бак
(3 винта М6х20, S10)
Нет в наличии
1 1,810.00
14 18550001/0 COM_VIRTUEMART_NO_IMAGE_SET Крышка топливного бака
Нет в наличии
1 620.00
15 18550141/0 COM_VIRTUEMART_NO_IMAGE_SET Клипса
Фильтр топливный
Нет в наличии
1 120.00
17 18550008/0 COM_VIRTUEMART_NO_IMAGE_SET Маслоуказатель в сборе
Нет в наличии
1 330.00
18 18550133/0 COM_VIRTUEMART_NO_IMAGE_SET Крышка воздушного фильтра
Нет в наличии
1 330.00
19 18550011/0 COM_VIRTUEMART_NO_IMAGE_SET Фильтр воздушный
125х110х25
Нет в наличии
1 290.00
20 18550010/0 COM_VIRTUEMART_NO_IMAGE_SET Винт
М6х70
Нет в наличии
2 90.00
21 18550125/1 COM_VIRTUEMART_NO_IMAGE_SET Корпус воздушного фильтра
Нет в наличии
1 450.00
22 18550013/0 COM_VIRTUEMART_NO_IMAGE_SET Воздуховод
Нет в наличии
1 200.00
23 18550148/0 COM_VIRTUEMART_NO_IMAGE_SET Карбюратор в сборе
Нет в наличии
1 3,840.00
24 18550019/0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
Нет в наличии
1 230.00
25 18550017/0 COM_VIRTUEMART_NO_IMAGE_SET Тяга регулировочная
Нет в наличии
1 80.00
26 18550149/0 COM_VIRTUEMART_NO_IMAGE_SET Рычаг воздушной заслонки
Нет в наличии
1 120.00
28 18550129/0 COM_VIRTUEMART_NO_IMAGE_SET Впускной коллектор в сборе
Нет в наличии
1 500.00
29 18550021/0 COM_VIRTUEMART_NO_IMAGE_SET Тормоз
Нет в наличии
1 1,950.00
30 18550151/0 COM_VIRTUEMART_NO_IMAGE_SET Пружина регулировочная
Ø6,5х0,4, L=55
Нет в наличии
1 120.00
31
18550150/0
COM_VIRTUEMART_NO_IMAGE_SET Пружина
Ø6х0,9, L=32
Нет данных о товаре
1
32 18550152/0 COM_VIRTUEMART_NO_IMAGE_SET Скоба регулировочная
Нет в наличии
1 630.00
33
18550023/0
COM_VIRTUEMART_NO_IMAGE_SET Винт
М6х20
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
34 18550022/0 COM_VIRTUEMART_NO_IMAGE_SET Скоба
Нет в наличии
1 680.00
35 18550126/0 COM_VIRTUEMART_NO_IMAGE_SET Магнето
Нет в наличии
1 2,590.00
36 18550127/0 COM_VIRTUEMART_NO_IMAGE_SET Колпачок свечи зажигания
Нет в наличии
1 580.00
37 18550071/0 COM_VIRTUEMART_NO_IMAGE_SET Клемма свечи зажигания
Нет в наличии
1 140.00
38 18550134/0 COM_VIRTUEMART_NO_IMAGE_SET Свеча зажигания
Нет в наличии
1 940.00
39
18550128/0
COM_VIRTUEMART_NO_IMAGE_SET Винт
М8х45, S12
Нет данных о товаре
8
44 18550027/0 COM_VIRTUEMART_NO_IMAGE_SET Шпилька
М6х80
Нет в наличии
2 290.00
45 18550028/0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка глушителя
Нет в наличии
1 290.00
46 18550030/0 COM_VIRTUEMART_NO_IMAGE_SET Термоизолятор
Нет в наличии
1 300.00
47 118550031/1 COM_VIRTUEMART_NO_IMAGE_SET Глушитель
Нет в наличии
1 4,910.00
48
18550032/0
COM_VIRTUEMART_NO_IMAGE_SET Гайка
М6, S10
Нет данных о товаре
2
49 18550033/0 COM_VIRTUEMART_NO_IMAGE_SET Кожух глушителя
Нет в наличии
1 1,310.00
Рис.10
101 118550360/0 COM_VIRTUEMART_NO_IMAGE_SET Головка цилиндра в сборе
Нет в наличии
1 1,000.00
102 118550359/0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
Нет в наличии
1 340.00
105 18550131/0 COM_VIRTUEMART_NO_IMAGE_SET Манжета
Нет в наличии
1 700.00
106 118550364/0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка в сборе
Нет в наличии
1 530.00
108 118550361/0 COM_VIRTUEMART_NO_IMAGE_SET Коленчатый вал
Нет в наличии
1 3,090.00
110 118550357/0 COM_VIRTUEMART_NO_IMAGE_SET Поршень в сборе
Нет в наличии
1 1,360.00
112 118550356/0 COM_VIRTUEMART_NO_IMAGE_SET Распредилительный вал
Распределительный вал
Нет в наличии
1 940.00
113 118550363/0 COM_VIRTUEMART_NO_IMAGE_SET Регулятор числа оборотов
Нет в наличии
1 1,420.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
114 18550130/0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка картера
Нет в наличии
1 260.00
115 118550362/0 COM_VIRTUEMART_NO_IMAGE_SET Картер в сборе
Нет в наличии
1 4,660.00
116 18550131/0 COM_VIRTUEMART_NO_IMAGE_SET Манжета
Нет в наличии
1 700.00
117 118550358/0 COM_VIRTUEMART_NO_IMAGE_SET Комплект поршневых колец
Нет в наличии
1 1,070.00
118
118550365/0
COM_VIRTUEMART_NO_IMAGE_SET Шатун
Нет данных о товаре
1
1 1 2 2 2 2 5 5 6 6 7 7 12 12 13 13 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 34 34 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 11 11 11 11 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 1 1 2 2 3 3 4 4 6 6 7 7 8 8 1 1 3 3 4 4 5 5 6 6 7 7 8 8 9 9 1 1 3 3 4 4 6 6 7 7 8 8 8 8 9 9 10 10 11 11 12 12 13 13 15 15 16 16 17 17 1 1 2 2 3 3 4 4 5 5 6 6 1 1 2 2 3 3 4 4 5 5 6 6 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 11 11 12 12 13 13 14 14 15 15 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 24 24 24 24 25 25 26 26 28 28 29 29 30 30 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38 39 39 44 44 45 45 46 46 47 47 48 48 49 49 101 101 102 102 105 105 106 106 108 108 110 110 112 112 113 113 114 114 115 115 116 116 117 117 118 118

Корзина

Ваша корзина пуста!
