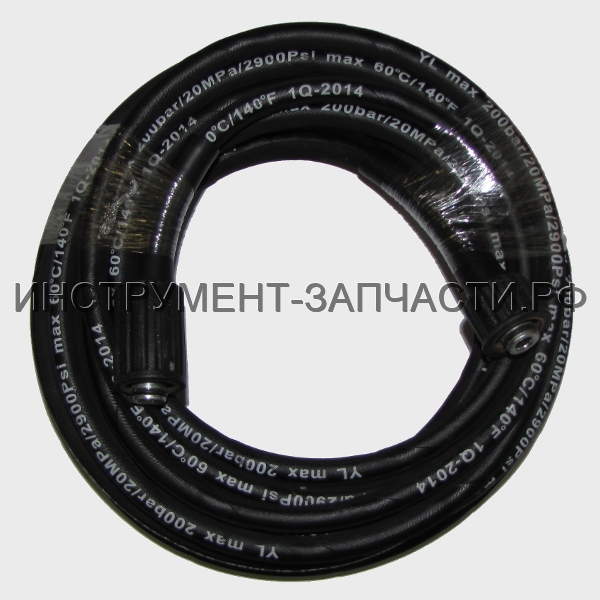

Дмитрий Кущев Схема и запчасти для мойки высокого давления Интерскол АМ-130/2500В Схема актуальна для изделий, у которых серийный номер начинается с 238. Инструмент снят с производства, комплектующие поставляются до исчерпания складских запасов Рис. 1 Рис. 2 Рис. 1 Рис. 2 Мойка высокого давления АМ-130/2500В (238.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 240.05.00.09.00 Штуцер входной Нет в наличии 1 80 ₽ 2 2 241.05.00.22.00 Маховик выключателя Нет данных о товаре 1 3 3 239.05.00.01.00 Панель выключателя Нет данных о товаре 1 4 4 239.05.00.02.00 Панель декоративная Нет данных о товаре 1 5 5 239.05.00.03.00 Корпус передний Нет данных о товаре 1 6 6 00.02.03.01.23 Винт 3х13 Винт 2,9х13 Нет в наличии 6 20 ₽ 7 7 241.05.00.26.00 Втулка Нет данных о товаре 1 8 8 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт 4х14 В наличии: 4 10 20 ₽ 9 9 239.05.00.04.00 Корпус выключателя Нет данных о товаре 1 10 10 239.05.00.05.00 Опора пистолета Нет данных о товаре 1 11 11 241.05.00.27.00 Рычаг выключателя Нет данных о товаре 1 12 12 241.04.00.05.00 Выключатель JIABEN KND2-12/2 12(10)A 250V~5E4 В наличии: 2 1 120 ₽ 13 13 00.02.04.01.15 Винт М5х17 ДП-1600 Винт М5х18 Нет в наличии 2 50 ₽ 14 14 241.05.00.30.00 Основание электронасоса В наличии: 2 1 80 ₽ 15 15 239.05.00.06.00 Пластина Нет данных о товаре 1 16 16 239.05.00.07.00 Крышка выключателя Нет данных о товаре 1 17 17 239.05.00.08.00 Хомут конденсатора Нет данных о товаре 1 18 18 239.04.00.01.00 Конденсатор CBB60 30µF±5%, 450VAC, 50/60Hz, 25/70/21, CH Po Нет данных о товаре 1 19 19 239.05.00.09.00 Крышка конденсатора Нет данных о товаре 1 20 20 239.05.00.10.00 Арка колеса левая Нет данных о товаре 1 21 21 239.05.00.11.00 Арка колеса правая Нет данных о товаре 1 22 22 239.05.00.12.00 Вставка корпуса Нет данных о товаре 1 23 23 239.05.00.13.00 Корпус задний Нет данных о товаре 1 24 24 239.05.00.14.00 Ось Ø16 Нет данных о товаре 1 25 25 239.05.00.15.00 Шайба плоская Ø17,5х30х1,5 Нет данных о товаре 2 26 26 00.02.99.02.11 Кольцо стопорное Кольцо пружинное В16 В наличии: 9 2 20 ₽ 27 27 239.05.00.16.00 Колесо Нет данных о товаре 2 28 28 239.05.00.17.00 Колпак колеса Нет данных о товаре 2 32 32 238.05.00.14.00 Пистолет Нет данных о товаре 1 34 34 238.02.00.01.00 Шланг высокого давления BEIDA 16MPa, -20°C+100°C, 1Q-12, L=8м В наличии: 1 1 1,870 ₽ 34 34 2702 006 Шланг армированный - 10 метров с разъёмом для мойки АМ130/2500В Шланг высокого давления армированный - 10 метров, 200bar В наличии: 1 1 4,080 ₽ 35 35 240.01.02.03.00 Табличка предупредительная Нет данных о товаре 1 36 36 00.10.02.01.04 Шнур питания с вилкой H05VV-F/3Gх1,0мм², L=5м Нет данных о товаре 1 43 43 238.05.00.11.00 Насадка Нет данных о товаре 1 44 44 238.05.00.12.00 Насадка регулируемая Нет данных о товаре 1 45 45 238.05.00.18.00 Комплект вращающейся форсунки Нет данных о товаре 1 46 46 239.01.02.02.00 Табличка маркировочная Нет данных о товаре 1 47 47 239.05.00.18.00 Емкость моющего средства Нет данных о товаре 1 48 48 239.05.00.19.00 Вставка защитная шнура Нет данных о товаре 1 49 49 239.05.00.20.00 Планка прижимная Нет данных о товаре 1 50 50 241.05.00.20.00 Заглушка Нет данных о товаре 1 51 51 241.05.00.19.00 Фильтр Нет данных о товаре 1 52 52 239.05.00.21.00 Крышка бачка Нет данных о товаре 1 53 53 239.05.00.22.00 Трубка бачка L=420мм Нет данных о товаре 1 54 54 241.05.00.29.00 Трубка внутренняя L=500мм Нет данных о товаре 1 56 56 00.02.03.01.14 Винт 5х20 Винт 4,8х20 Нет в наличии 25 10 ₽ 57 57 239.05.00.23.00 Кронштейн пистолета Нет данных о товаре 1 58 58 241.05.00.05.00 Ниппель Нет данных о товаре 1 59 59 00.02.03.01.18 Винт 5х25 Винт 4,8х25 Нет в наличии 4 40 ₽ 60 60 239.05.00.24.00 Крышка рукоятки правая Нет данных о товаре 1 61 61 239.05.00.25.00 Крышка рукоятки левая Нет данных о товаре 1 62 62 239.05.00.26.00 Рукоятка Нет данных о товаре 1 63 63 239.02.00.02.00 Шланг высокого давления внутренний BEIDA 16MPa, -20°C+100°C, 1Q-12 Нет данных о товаре 1 64 64 239.05.00.27.00 Ручка барабана Нет данных о товаре 1 65 65 00.02.03.01.29 Винт 5х16 Винт 4,8х16 Нет в наличии 1 40 ₽ 66 66 239.05.00.28.00 Рычаг барабана Нет данных о товаре 1 67 67 239.05.00.29.00 Барабан намотки шланга Нет данных о товаре 2 68 68 239.02.00.03.00 Скоба Нет данных о товаре 2 69 69 239.02.00.04.00 Штуцер шланга высокого давления Нет данных о товаре 1 70 70 239.05.00.32.00 Кольцо резиновое Ø4,8хØ1,8 Нет данных о товаре 1 73 73 239.02.00.05.00 Угольник Нет данных о товаре 1 74 74 239.05.00.33.00 Заглушка рукоятки Нет данных о товаре 1 75 75 239.05.00.34.00 Амортизатор Нет данных о товаре 2 76 76 239.05.00.35.00 Шайба стопорная Ø4 Нет данных о товаре 1 77 77 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Ø4 В наличии: 28 1 20 ₽ 78 78 00.02.04.01.23 Винт М4х8 Винт М4х8 В наличии: 5 1 20 ₽ 79 79 239.05.00.36.00 Хомут двигателя Нет данных о товаре 1 80 80 238.04.00.02.00 Электронасос в сборе (см. каталог насоса) YLM18A-1880, 230V/50Hz, 2500W Нет данных о товаре 1 81 81 00.02.03.01.51 Винт 3х12 Винт 3х12 Нет в наличии 2 10 ₽ Мойка высокого давления АМ-130/2500В (238.*): Рис.2 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена A A 239.04.01.00.00 Насос в сборе YLM18A-P08/H Нет данных о товаре 1 A1 A1 239.04.02.00.00 Крышка насоса в сборе (Рис.1) Нет данных о товаре 1 A1.1 A1.1 238.04.02.01.00 Пробка обратного клапана Нет данных о товаре 3 A1.2 A1.2 238.04.02.02.00 Кольцо резиновое Ø14х1,8 Нет данных о товаре 3 A1.3 A1.3 238.04.03.00.00 Клапан обратный выпускной в сборе Нет в наличии 3 60 ₽ A1.3.1 A1.3.1 238.04.03.01.00 Седло клапана обратного Нет данных о товаре 3 A1.3.2 A1.3.2 238.04.03.02.00 Пружина Нет данных о товаре 3 A1.3.3 A1.3.3 238.04.03.03.00 Золотник Нет данных о товаре 3 A1.3.4 A1.3.4 238.04.03.04.00 Корпус клапана Нет данных о товаре 3 A1.3.5 A1.3.5 238.04.03.05.00 Кольцо резиновое Ø9,8х1,9 Нет данных о товаре 3 A1.4 A1.4 00.02.04.04.39 Винт M6х8 (внутр.шест.) Нет данных о товаре 1 A1.5 A1.5 239.04.03.06.00 Крышка насоса Нет данных о товаре 1 A1.6 A1.6 238.04.03.07.00 Манжета 12х20 Нет в наличии 3 60 ₽ A1.7 A1.7 238.04.04.00.00 Клапан обратный впускной в сборе Нет в наличии 3 60 ₽ A1.7.1 A1.7.1 238.04.04.01.00 Корпус клапана Нет данных о товаре 3 A1.7.2 A1.7.2 238.04.04.02.00 Кольцо резиновое Ø10х2 Нет данных о товаре 6 A1.3.1 A1.3.1 238.04.03.01.00 Седло клапана впускного Нет данных о товаре 3 A1.3.2 A1.3.2 238.04.03.02.00 Пружина Нет данных о товаре 3 A1.3.3 A1.3.3 238.04.03.03.00 Золотник Нет данных о товаре 3 A2 A2 239.04.05.00.00 Корпус насоса в сборе (Рис.2) Нет данных о товаре 1 A2.1 A2.1 238.04.05.01.00 Обойма В наличии: 2 3 150 ₽ A2.2 A2.2 238.04.05.02.00 Уплотнение поршня 12х20 Нет в наличии 3 60 ₽ A2.3 A2.3 239.04.05.04.00 Корпус насоса Нет данных о товаре 1 A2.4 A2.4 238.04.06.00.00 Клапан предохранительный в сборе Нет в наличии 1 120 ₽ A2.4.1 A2.4.1 238.04.06.01.00 Кольцо резиновое Ø9х1,8 Нет данных о товаре 1 A2.4.2 A2.4.2 238.04.06.02.00 Седло клапана предохранительного Нет данных о товаре 1 A2.4.3 A2.4.3 238.04.06.03.00 Кольцо резиновое Ø12х2 Нет данных о товаре 1 A2.4.4 A2.4.4 238.04.06.04.00 Клапан Нет данных о товаре 1 A2.4.5 A2.4.5 238.04.06.05.00 Кольцо ограничительное Нет данных о товаре 1 A2.4.6 A2.4.6 238.04.06.06.00 Пружина Нет данных о товаре 1 A2.4.7 A2.4.7 238.04.06.07.00 Прокладка медная Нет данных о товаре 1 A2.4.8 A2.4.8 238.04.06.08.00 Кольцо резиновое Ø5,6х1,8 Нет данных о товаре 1 A2.4.9 A2.4.9 238.04.06.09.00 Кольцо резиновое Ø19х2,65 Нет данных о товаре 1 A2.4.10 A2.4.10 238.04.06.10.00 Пробка Нет данных о товаре 1 A2.5 A2.5 238.04.07.00.00 Микровыключатель в сборе Нет в наличии 1 270 ₽ A2.5.1 A2.5.1 238.04.07.01.00 Корпус Нет данных о товаре 1 A2.5.2 A2.5.2 238.04.07.02.00 Контакт Нет данных о товаре 1 A2.5.3 A2.5.3 238.04.07.03.00 Микровыключатель Нет данных о товаре 1 A2.5.4 A2.5.4 238.04.07.04.00 Проводник Нет данных о товаре 1 A2.5.5 A2.5.5 238.04.07.05.00 Крышка Нет данных о товаре 1 A2.5.6 A2.5.6 00.02.03.01.25 Винт 3х11 Винт 2,9х9,5 Нет в наличии 5 10 ₽ A2.6 A2.6 238.04.08.00.00 Клапан Нет в наличии 1 50 ₽ A2.6.1 A2.6.1 238.04.08.01.00 Кольцо резиновое Ø9,5х2,5 Нет данных о товаре 1 A2.6.2 A2.6.2 238.04.08.02.00 Кольцо резиновое Ø2,8х1,8 Нет данных о товаре 1 A2.6.3 A2.6.3 238.04.08.03.00 Корпус клапана Нет данных о товаре 1 A2.6.4 A2.6.4 238.04.08.04.00 Пружина Нет данных о товаре 1 A2.6.5 A2.6.5 238.04.08.05.00 Основание пружины Нет данных о товаре 1 A2.7 A2.7 238.04.09.00.00 Комплект поршней в сборе Нет в наличии 1 230 ₽ A2.7.1 A2.7.1 238.04.09.01.00 Пружина Нет данных о товаре 3 A2.7.2 A2.7.2 238.04.09.02.00 Поршень Нет данных о товаре 3 A2.7.3 A2.7.3 238.04.09.03.00 Держатель пружинный Нет данных о товаре 3 A2.8 A2.8 238.04.09.04.00 Кольцо резиновое Ø70х2 Нет в наличии 1 50 ₽ A2.9 A2.9 238.04.10.00.00 Сифон в сборе Нет в наличии 1 140 ₽ A2.9.1 A2.9.1 238.04.10.01.00 Пружина Нет данных о товаре 1 A2.9.2 A2.9.2 00.02.10.06.00 Шарик 5 мм Шарик Ø5 В наличии: 8 1 10 ₽ A2.9.3 A2.9.3 238.04.10.02.00 Кольцо резиновое Ø4х1,5 Нет данных о товаре 1 A2.9.4 A2.9.4 238.04.10.03.00 Ниппель Нет данных о товаре 1 A2.9.5 A2.9.5 238.04.10.04.00 Кольцо резиновое Ø6,25х2,1 Нет данных о товаре 1 A2.9.6 A2.9.6 238.04.10.05.00 Кольцо резиновое Ø8,4х1,8 Нет данных о товаре 1 A2.9.7 A2.9.7 238.04.10.06.00 Форсунка Нет данных о товаре 1 A2.9.8 A2.9.8 238.04.10.07.00 Трубка Нет данных о товаре 1 A2.10 A2.10 238.04.10.08.00 Фильтр В наличии: 2 1 20 ₽ B B 239.03.00.00.00 Редуктор в сборе (Рис.3) Нет данных о товаре 1 B1 B1 00.02.04.04.01 Винт М6х20 кожуха Винт M6х20 Нет в наличии 1 20 ₽ B2 B2 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба пружинная Ø6 В наличии: 10 1 30 ₽ B3 B3 00.02.02.02.03 Шайба 6-14-1/Б ДУ-1000ЭР Шайба плоская Ø6 В наличии: 10 1 20 ₽ B4 B4 239.03.00.01.00 Подшипник шариковый упорный 51108 (40х60х13) Нет данных о товаре 1 B5 B5 239.03.00.02.00 Шайба косая Нет данных о товаре 1 B6 B6 239.03.00.00.00 Корпус редуктора в сборе Нет данных о товаре 1 00.01.01.01.92 Подшипник шариковый АМ-130/2500В Подшипник шариковый 6304 (20х52х15) Нет в наличии 1 210 ₽ C1.1 C1.1 00.02.04.04.40 Винт M6х70 Нет данных о товаре 4 C1.2 C1.2 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба пружинная Ø6 В наличии: 10 4 30 ₽ C1.3 C1.3 00.02.02.02.35 Шайба Шайба плоская Ø6 Нет в наличии 4 10 ₽ C2 C2 238.04.11.00.00 Электродвигатель АМ-130/2500В 220В, 50Гц, 2500Вт Нет данных о товаре 1 Кол-во: В корзину
