АМ-140/1800С (242.*) с 21.01.2016

Просмотров: 1331
Мойка высокого давления Интерскол АМ-140/1800С (242.*)
Схема актуальна для изделий, у которых серийный номер начинается с 242.
Инструмент снят с производства, комплектующие поставляются до исчерпания складских запасов
Рис. 1
Рис. 2
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 241.05.00.01.00 COM_VIRTUEMART_NO_IMAGE_SET Колпак колеса
Нет в наличии
 2 90.00
2 241.05.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Арка колеса правая
Нет в наличии
 1 60.00
3
240.01.02.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Табличка предупредительная
Нет данных о товаре
 1
4 241.05.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Колесо
Нет в наличии
 2 180.00
5 241.05.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн задний
Нет в наличии
 1 50.00
6 241.05.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Ниппель
Нет в наличии
 1 30.00
7 241.05.00.06.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус задний
Нет в наличии
 1 770.00
8 241.05.00.07.00 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн электронасоса задний
Нет в наличии
 1 60.00
9
00.10.02.01.05
 COM_VIRTUEMART_NO_IMAGE_SET Шнур питания с вилкой
H05VV-F/2х1,0мм², L=5м
Нет данных о товаре
 1
10
242.04.00.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Электронасос в сборе (см. каталог насоса)
230V/50Hz, 1800W
Нет данных о товаре
 1
11 241.04.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка
Нет в наличии
 1 30.00
12 241.05.00.08.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет в наличии
 1 20.00
13 241.05.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка выключателя
Нет в наличии
 1 30.00
14
241.04.00.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Дроссель
Нет данных о товаре
 2
15
241.04.00.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Конденсатор
224(К)Х2 250V
Нет данных о товаре
 1
16 241.05.00.10.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø8.5х1.8
Нет в наличии
 1 20.00
17 241.05.00.11.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус выключателя
Нет в наличии
 1 270.00

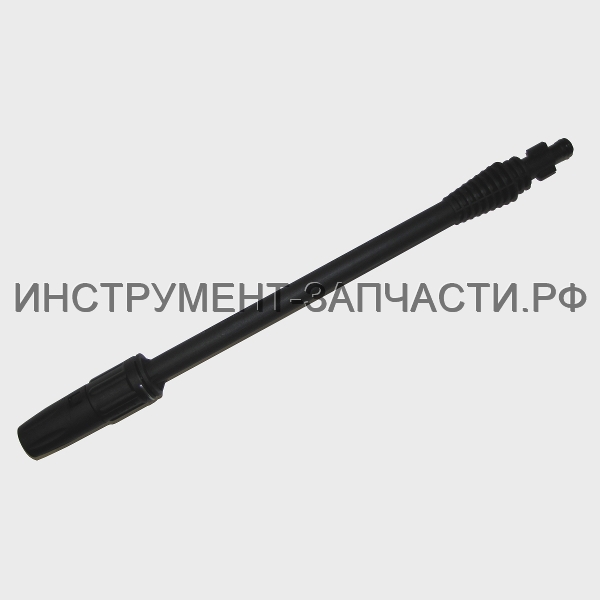

19 241.05.00.12.00 Насадка регулируемая Насадка регулируемая
Нет в наличии
 1 260.00
20
242.05.00.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Шланг высокого давления
PVC, 140Bar, L=5м
Нет данных о товаре
 1

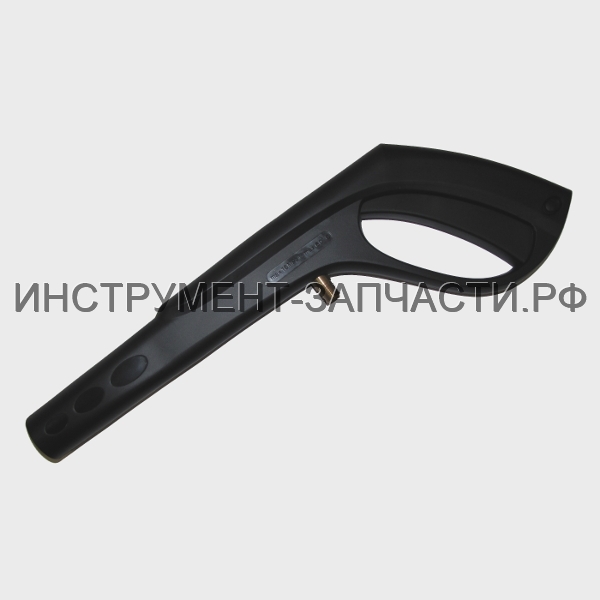

21 241.05.00.14.00 Пистолет Пистолет
Нет в наличии
 1 760.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

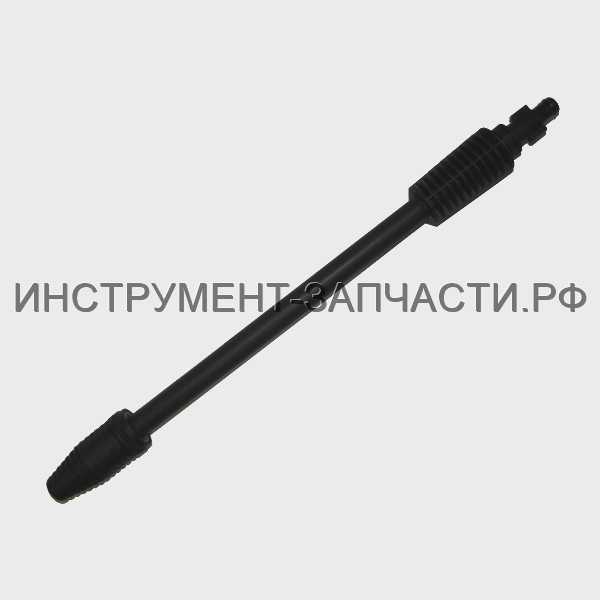

22 240.05.00.18.00 Комплект вращающейся форсунки Комплект вращающейся форсунки
Нет в наличии
 1 620.00
24
241.05.00.15.00
 COM_VIRTUEMART_NO_IMAGE_SET Трубка бачка
L=550мм
Нет данных о товаре
 1
25 241.05.00.16.00 COM_VIRTUEMART_NO_IMAGE_SET Емкость моющего средства
Нет в наличии
 1 120.00
26 241.05.00.17.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка бачка
Нет в наличии
 1 60.00
27 241.05.00.18.00 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн
Нет в наличии
 1 80.00
28
00.02.03.01.66
 COM_VIRTUEMART_NO_IMAGE_SET Винт
3,5х20
Нет данных о товаре
 2

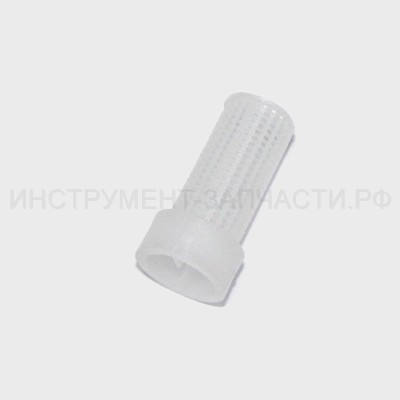

29 241.05.00.19.00 COM_VIRTUEMART_NO_IMAGE_SET Фильтр
Нет в наличии
 1 30.00
30
241.05.00.20.00
 COM_VIRTUEMART_NO_IMAGE_SET Заглушка
Нет данных о товаре
 1
31 241.05.00.21.00 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка
Нет в наличии
 1 350.00
32 241.05.00.22.00 COM_VIRTUEMART_NO_IMAGE_SET Маховик выключателя
Нет в наличии
 1 30.00
33 241.05.00.23.00 COM_VIRTUEMART_NO_IMAGE_SET Панель выключателя
Нет в наличии
 1 60.00
34 241.05.00.24.00 COM_VIRTUEMART_NO_IMAGE_SET Панель декоративная
Нет в наличии
 1 60.00
35 241.05.00.25.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус передний
Нет в наличии
 1 600.00
36 241.05.00.26.00 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
 1 20.00
37 241.05.00.27.00 COM_VIRTUEMART_NO_IMAGE_SET Рычаг выключателя
Нет в наличии
 1 20.00

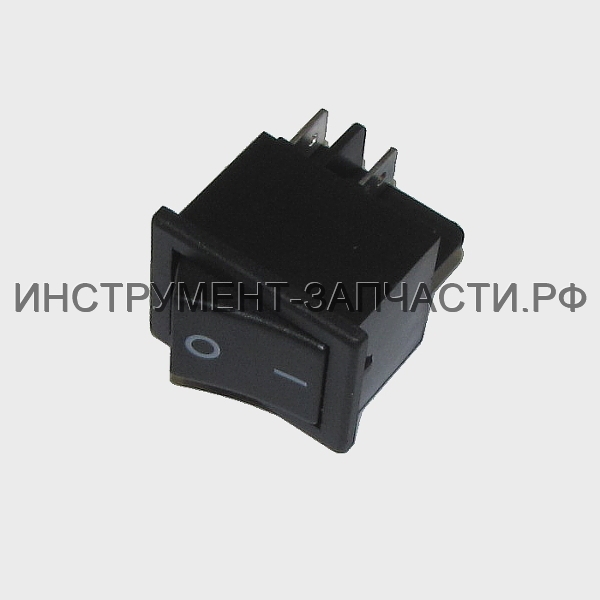

38 241.04.00.05.00 Выключатель Выключатель
JIABEN KND2-12/2 12(10)A 250V~5E4
В наличии
2
1 120.00
39 241.05.00.28.00 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн электронасоса передний
Нет в наличии
 1 60.00
40 00.02.03.01.23 COM_VIRTUEMART_NO_IMAGE_SET Винт 3х13
Винт
2,9х13
Нет в наличии
 15 10.00
41 241.05.00.29.00 COM_VIRTUEMART_NO_IMAGE_SET Трубка внутренняя
L=500мм
Нет в наличии
 1 80.00

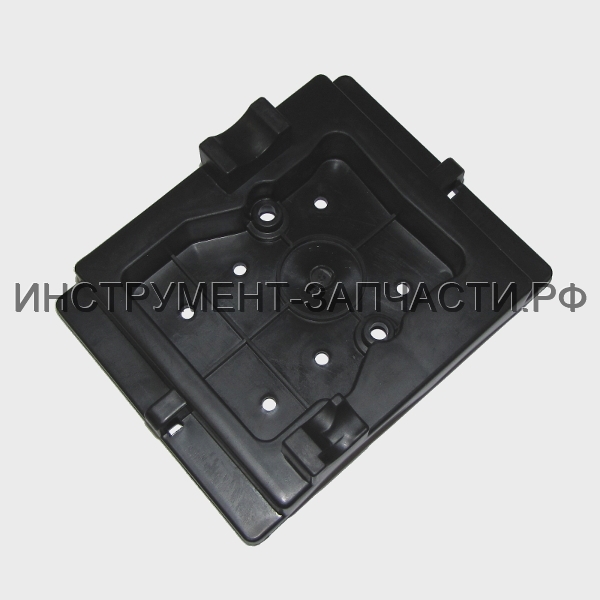

42 241.05.00.30.00 Основание электронасоса Основание электронасоса
В наличии
2
1 80.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

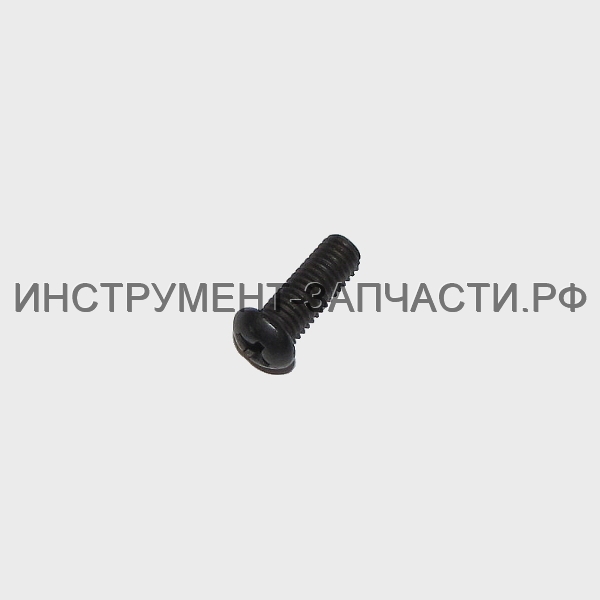

43 00.02.04.01.15 Винт М5х17 ДП-1600 Винт М5х17 ДП-1600
Винт
М5х18
Нет в наличии
 2 30.00
44 241.05.00.31.00 COM_VIRTUEMART_NO_IMAGE_SET Пластина
Нет в наличии
 1 30.00
46 241.05.00.32.00 COM_VIRTUEMART_NO_IMAGE_SET Арка колеса левая
Нет в наличии
 1 60.00

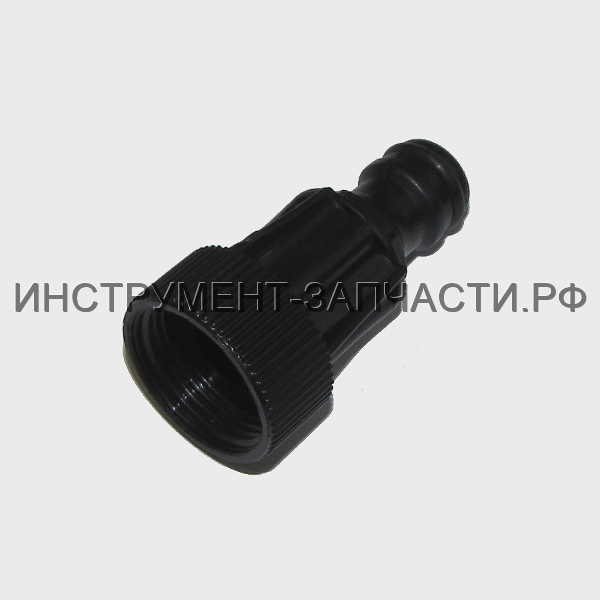

47 240.05.00.09.00 Штуцер входной Штуцер входной
Нет в наличии
 1 80.00
48
242.01.02.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Табличка маркировочная
Нет данных о товаре
 1
49 00.02.03.01.29 COM_VIRTUEMART_NO_IMAGE_SET Винт 5х16
Винт
4,8х16
Нет в наличии
 11 30.00
50 00.02.03.01.14 COM_VIRTUEMART_NO_IMAGE_SET Винт 5х20
Винт
4,8х20
Нет в наличии
 1 20.00
Рис.2

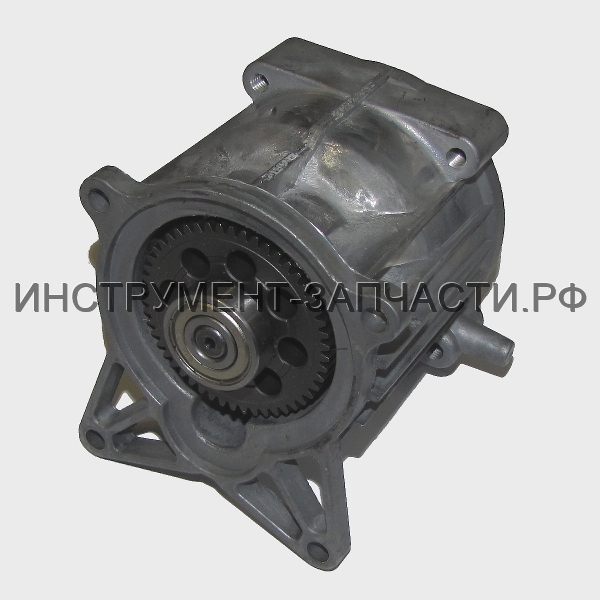

A 238.04.01.00.00 Насос в сборе Насос в сборе
YLHC88(96)-P08
Нет в наличии
 1 1,280.00

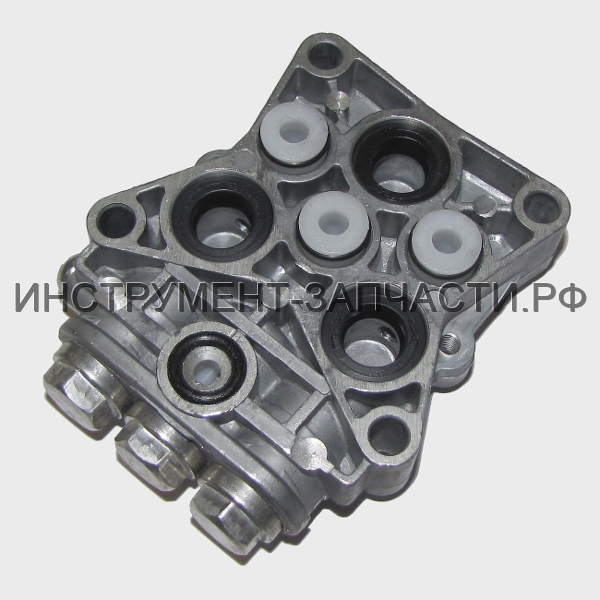

A1 238.04.02.00.00 Крышка насоса в сборе Крышка насоса в сборе
Крышка насоса в сборе (Рис.1)
Нет в наличии
 1 390.00
A1.1
238.04.02.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Пробка обратного клапана
Нет данных о товаре
 3
A1.2
238.04.02.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø14х1,8
Нет данных о товаре
 3

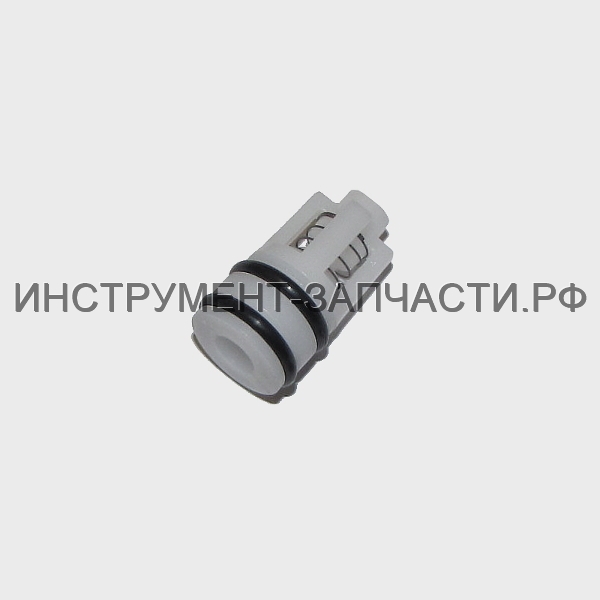

A1.3 238.04.03.00.00 Клапан обратный выпускной в сборе Клапан обратный выпускной в сборе
Нет в наличии
 3 60.00
A1.3.1
238.04.03.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Седло клапана обратного
Нет данных о товаре
 3
A1.3.2
238.04.03.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
 3
A1.3.3
238.04.03.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Золотник
Нет данных о товаре
 3
A1.3.4
238.04.03.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Корпус клапана
Нет данных о товаре
 3
A1.3.5 238.04.03.05.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое АМ-110/2000В
Кольцо резиновое
Ø9,8х1,9
Нет в наличии
 3 20.00
A1.4
00.02.04.04.39
 COM_VIRTUEMART_NO_IMAGE_SET Винт
M6х8 (внутр.шест.)
Нет данных о товаре
 1

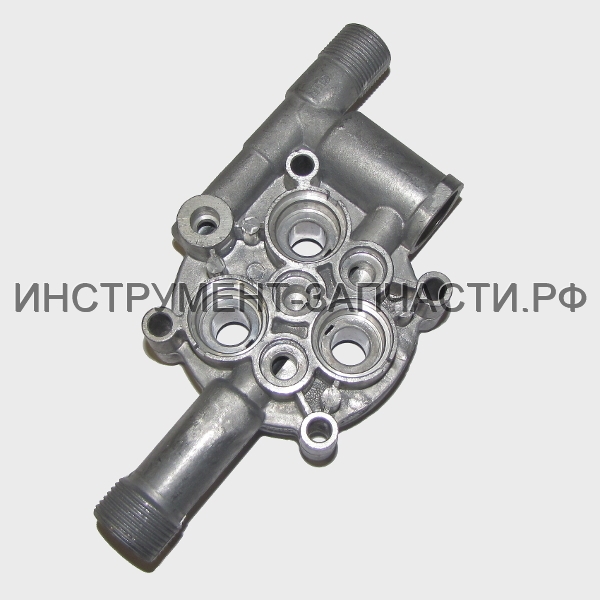

A1.5 238.04.03.06.00 Крышка насоса Крышка насоса
Нет в наличии
 1 290.00

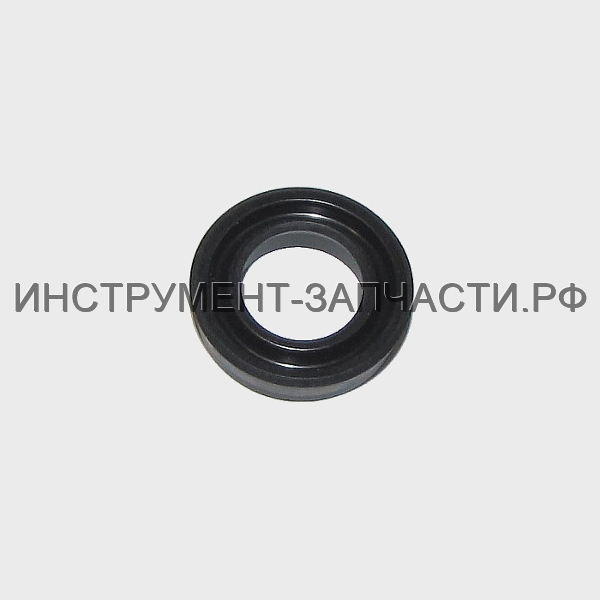

A1.6 238.04.03.07.00 Манжета Манжета
12х20
Нет в наличии
 3 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

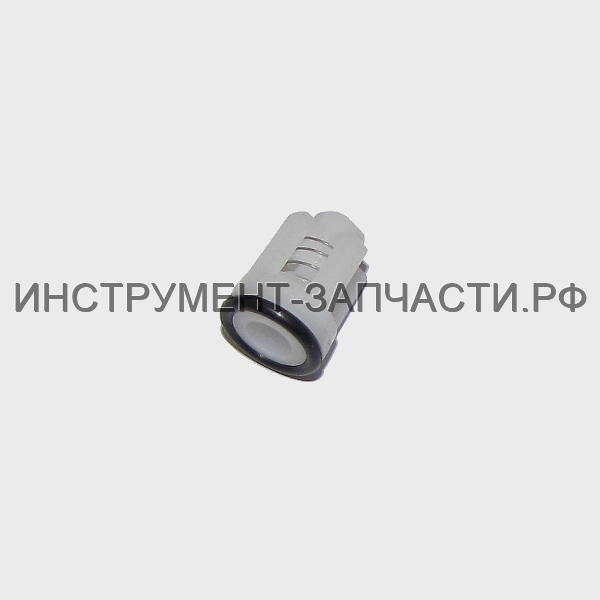

A1.7 238.04.04.00.00 Клапан обратный впускной в сборе Клапан обратный впускной в сборе
Нет в наличии
 3 60.00
A1.7.1
238.04.04.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Корпус клапана
Нет данных о товаре
 3
A1.7.2
238.04.04.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø10х2
Нет данных о товаре
 6
A1.3.1
238.04.03.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Седло клапана впускного
Нет данных о товаре
 3
A1.3.2
238.04.03.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
 3
A1.3.3
238.04.03.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Золотник
Нет данных о товаре
 3

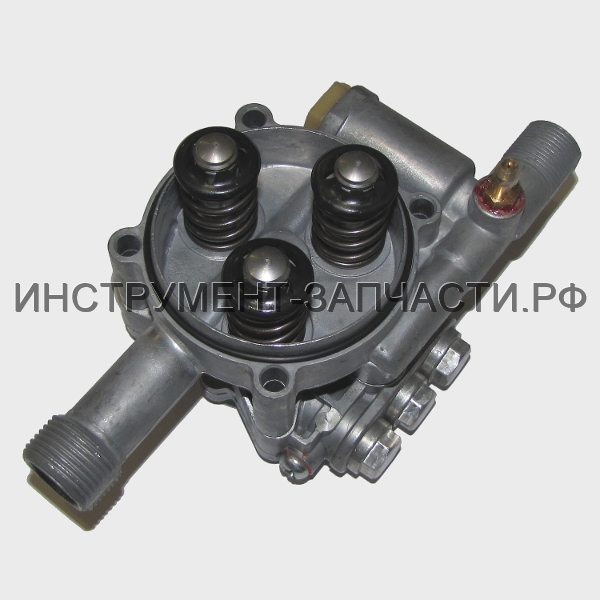

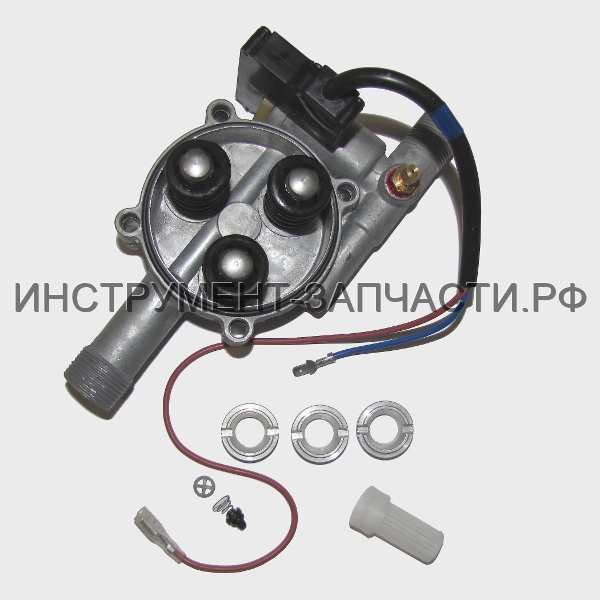

A2 238.04.05.00.00 Корпус насоса в сборе Корпус насоса в сборе
Корпус насоса в сборе (Рис.2)
Нет в наличии
 1 960.00

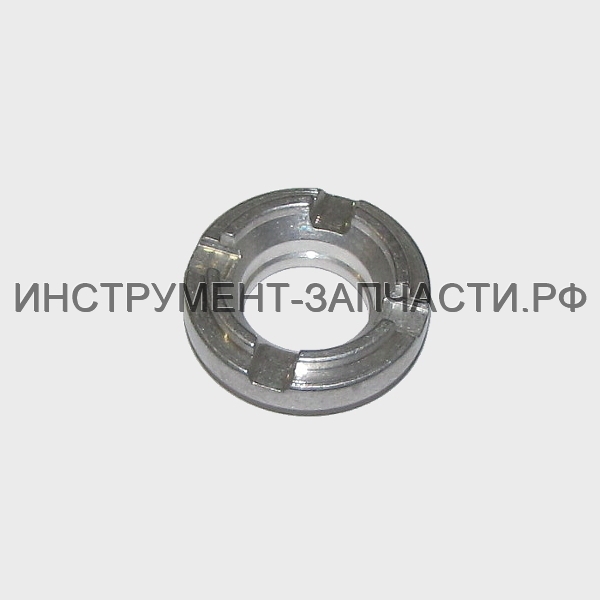

A2.1 238.04.05.01.00 Обойма Обойма
В наличии
2
3 150.00

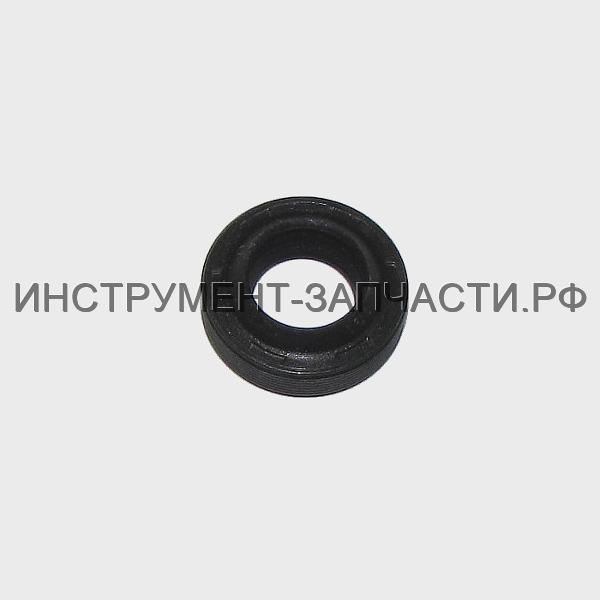

A2.2 238.04.05.02.00 Уплотнение поршня Уплотнение поршня
12х20
Нет в наличии
 3 60.00

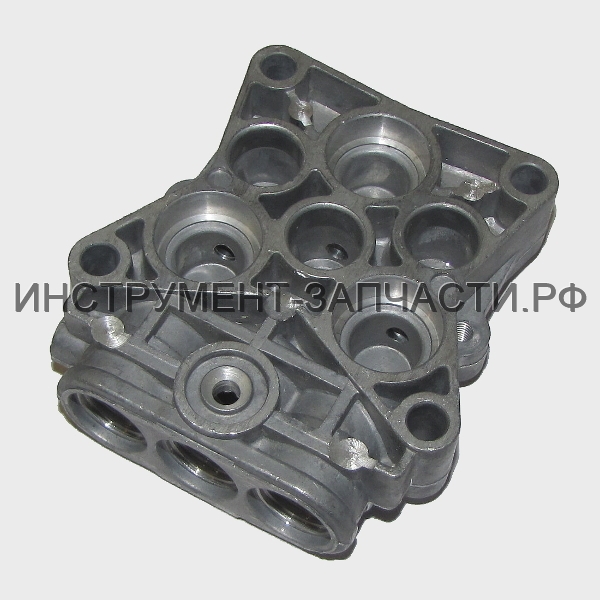

A2.3 238.04.05.04.00 Корпус насоса Корпус насоса
Нет в наличии
 1 250.00

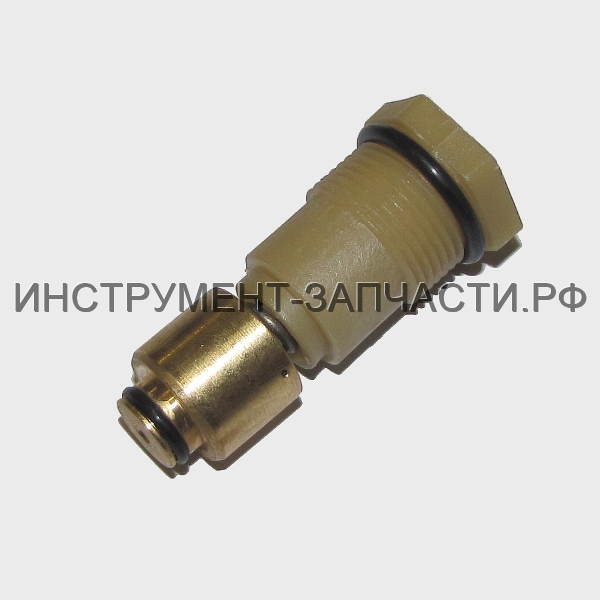

A2.4 238.04.06.00.00 Клапан предохранительный в сборе Клапан предохранительный в сборе
Нет в наличии
 1 120.00
A2.4.1
238.04.06.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø9х1,8
Нет данных о товаре
 1
A2.4.2
238.04.06.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Седло клапана предохранительного
Нет данных о товаре
 1
A2.4.3
238.04.06.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø12х2
Нет данных о товаре
 1
A2.4.4
238.04.06.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Клапан
Нет данных о товаре
 1
A2.4.5
238.04.06.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо ограничительное
Нет данных о товаре
 1
A2.4.6
238.04.06.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
 1
A2.4.7
238.04.06.07.00
 COM_VIRTUEMART_NO_IMAGE_SET Прокладка медная
Нет данных о товаре
 1
A2.4.8
238.04.06.08.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø5,6х1,8
Нет данных о товаре
 1
A2.4.9
238.04.06.09.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø19х2,65
Нет данных о товаре
 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A2.4.10
238.04.06.10.00
 COM_VIRTUEMART_NO_IMAGE_SET Пробка
Нет данных о товаре
 1

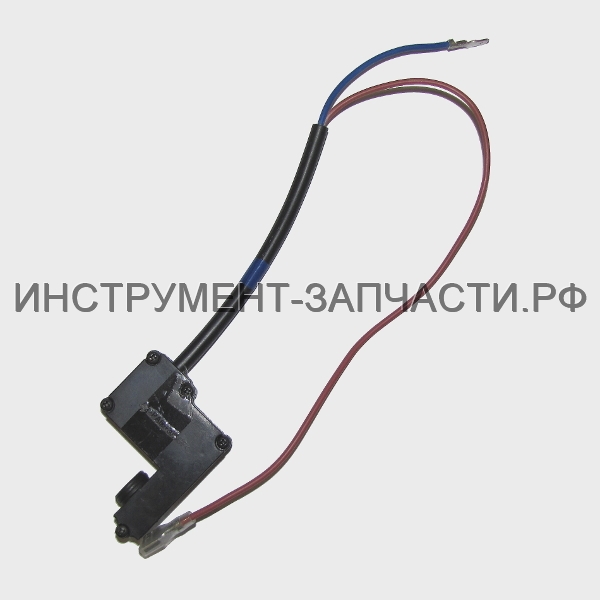

A2.5 238.04.07.00.00 Микровыключатель в сборе Микровыключатель в сборе
Нет в наличии
 1 270.00
A2.5.1
238.04.07.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Корпус
Нет данных о товаре
 1
A2.5.2
238.04.07.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Контакт
Нет данных о товаре
 1
A2.5.3
238.04.07.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Микровыключатель
Нет данных о товаре
 1
A2.5.4
238.04.07.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Проводник
Нет данных о товаре
 1
A2.5.5
238.04.07.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Крышка
Нет данных о товаре
 1
A2.5.6 00.02.03.01.25 COM_VIRTUEMART_NO_IMAGE_SET Винт 3х11
Винт
2,9х9,5
Нет в наличии
 5 20.00

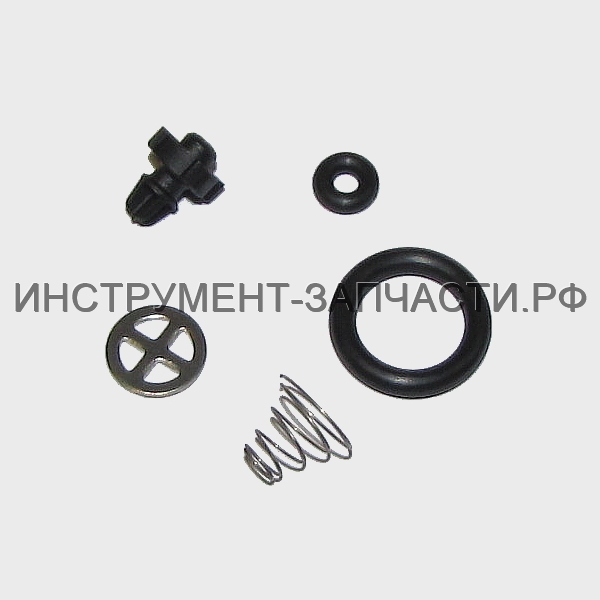

A2.6 238.04.08.00.00 Клапан Клапан
Нет в наличии
 1 50.00
A2.6.1
238.04.08.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø9,5х2,5
Нет данных о товаре
 1
A2.6.2
238.04.08.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø2,8х1,8
Нет данных о товаре
 1
A2.6.3
238.04.08.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Корпус клапана
Нет данных о товаре
 1
A2.6.4
238.04.08.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
 1
A2.6.5
238.04.08.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Основание пружины
Нет данных о товаре
 1

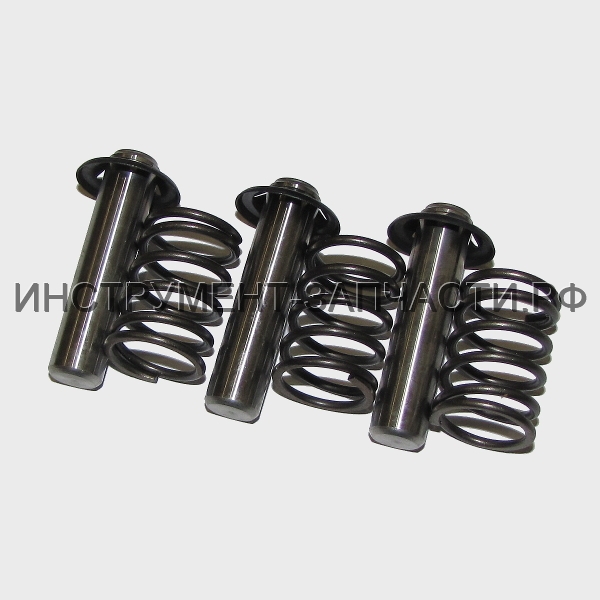

A2.7 238.04.09.00.00 Комплект поршней в сборе Комплект поршней в сборе
Нет в наличии
 1 230.00
A2.7.1 238.04.09.01.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина АМ-130/2500В
Пружина
Нет в наличии
 3 80.00
A2.7.2
238.04.09.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Поршень
Нет данных о товаре
 3
A2.7.3
238.04.09.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Держатель пружинный
Нет данных о товаре
 3

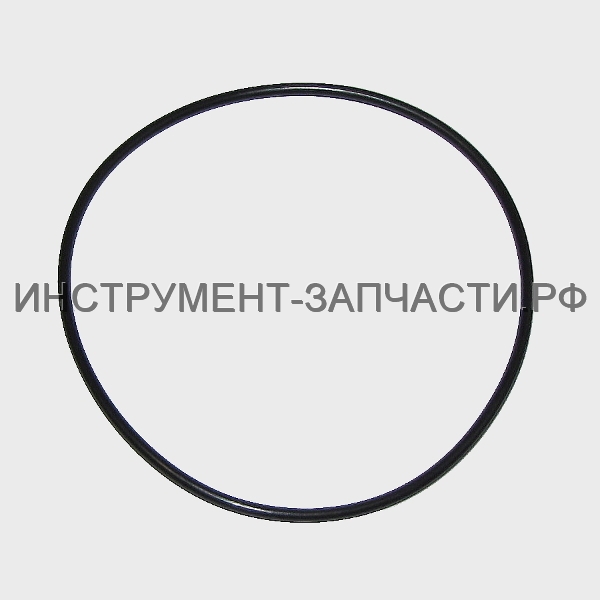

A2.8 238.04.09.04.00 Кольцо резиновое Кольцо резиновое
Ø70х2
Нет в наличии
 1 50.00

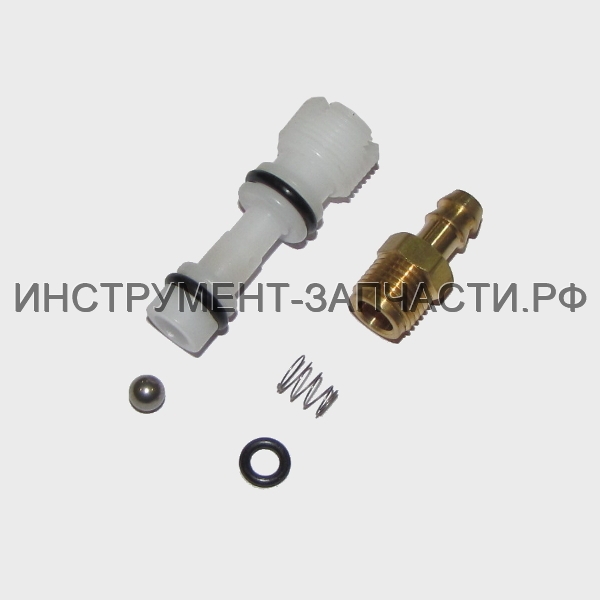

A2.9 238.04.10.00.00 Сифон в сборе Сифон в сборе
В наличии
1
1 120.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A2.9.1
238.04.10.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
 1

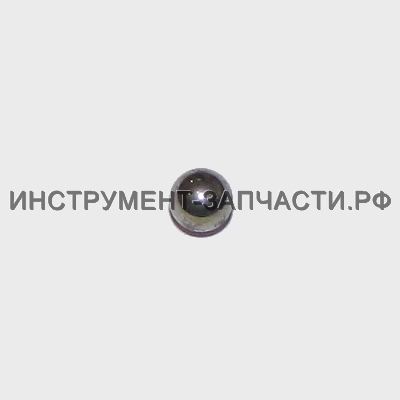

A2.9.2 00.02.10.06.00 Шарик 5 мм Шарик 5 мм
Шарик
Ø5
Нет в наличии
 1 10.00
A2.9.3
238.04.10.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø4х1,5
Нет данных о товаре
 1
A2.9.4
238.04.10.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Ниппель
Нет данных о товаре
 1
A2.9.5
238.04.10.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø6,25х2,1
Нет данных о товаре
 1
A2.9.6
238.04.10.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø8,4х1,8
Нет данных о товаре
 1
A2.9.7
238.04.10.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Форсунка
Нет данных о товаре
 1
A2.9.8
238.04.10.07.00
 COM_VIRTUEMART_NO_IMAGE_SET Трубка
Нет данных о товаре
 1
A2.10 238.04.10.08.00 COM_VIRTUEMART_NO_IMAGE_SET Фильтр
В наличии
2
1 20.00
B 238.03.00.00.00 Редуктор в сборе Редуктор в сборе
Редуктор в сборе (Рис.3)
Нет в наличии
 1 780.00
B1
00.02.04.04.21
 COM_VIRTUEMART_NO_IMAGE_SET Винт
M8х20
Нет данных о товаре
 1
B2 00.02.02.01.08 COM_VIRTUEMART_NO_IMAGE_SET Шайба гроверная диам.8
Шайба пружинная
Ø8
В наличии
5
1 30.00

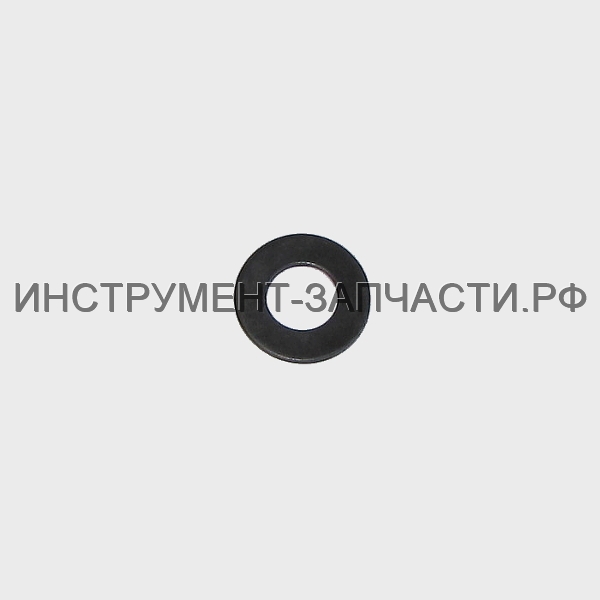

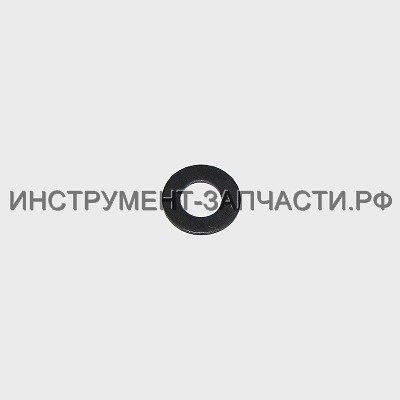

B3 00.02.02.02.06 Шайба Шайба
Шайба плоская
Ø8
В наличии
14
1 20.00

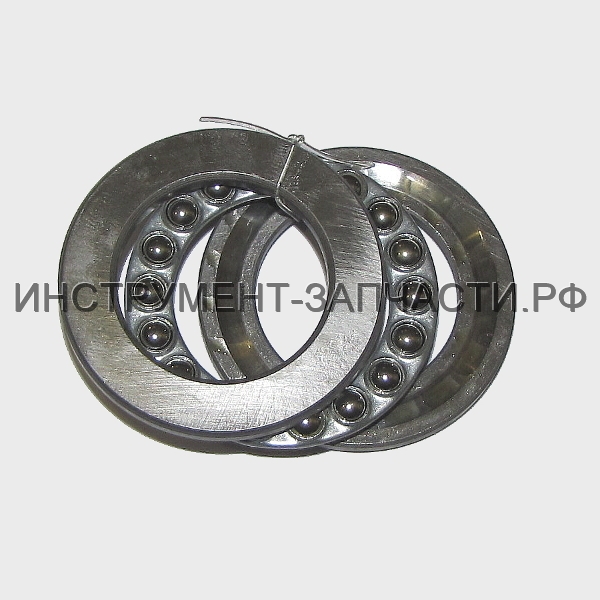

B4 238.03.00.01.00 Подшипник шариковый упорный Подшипник шариковый упорный
51106 (30х47х11)
Нет в наличии
 1 230.00

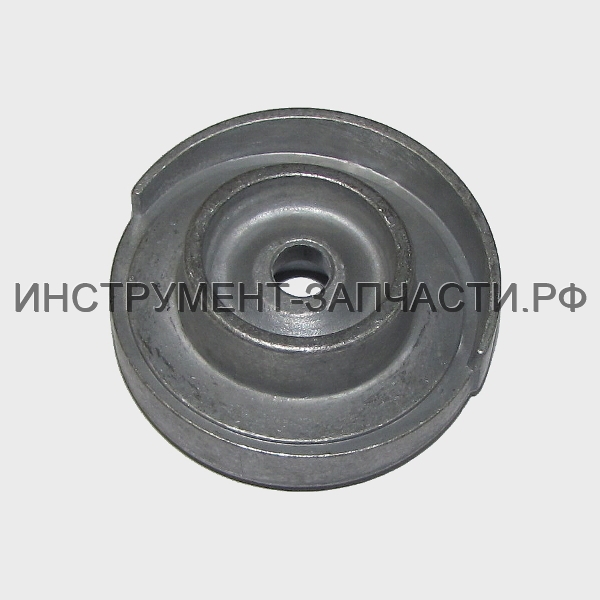

B5 238.03.00.02.00 Шайба косая Шайба косая
Нет в наличии
 1 90.00
B6 00.01.01.01.81 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый
6303 (17х47х14)
Нет в наличии
 1 270.00
B6 6303-2RS COM_VIRTUEMART_NO_IMAGE_SET Подшипник 180303/6303-2RS
Подшипник шариковый
6303-2RS (17х47х14)
Альтернатива
В наличии
21
1 260.00

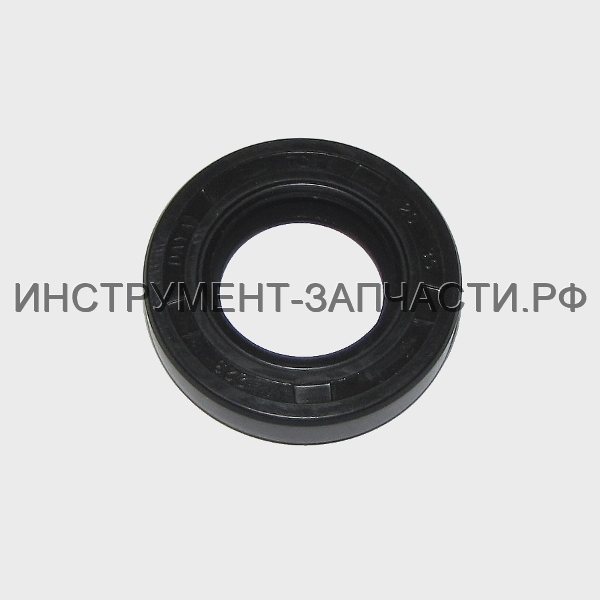

B7 238.03.00.03.00 Манжета Манжета
Ø20х35х7
В наличии
4
1 50.00
B8 238.03.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора
Нет в наличии
 1 390.00

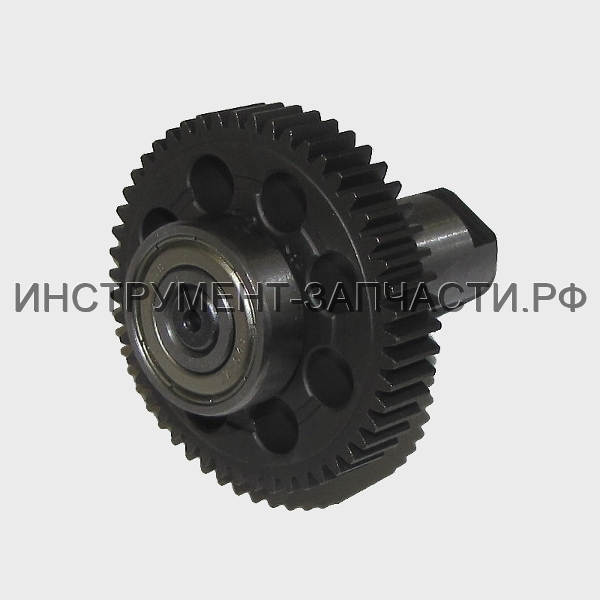

B9 238.03.01.00.00 Вал шестерня в сборе Вал шестерня в сборе
Нет в наличии
 1 330.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
B9.1
238.03.01.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Вал
Нет данных о товаре
 1
B9.2
238.03.01.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Колесо зубчатое
Нет данных о товаре
 1

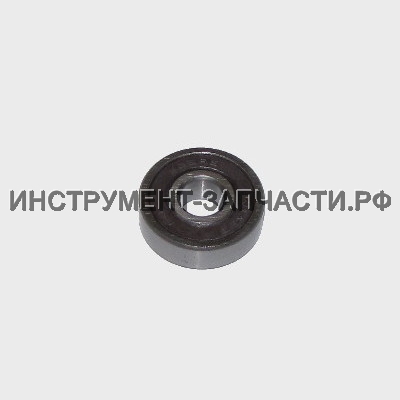

B9.3 00.01.01.01.03 Подшипник шариковый 629Z Подшипник шариковый 629Z
Подшипник шариковый
629 (9х26х8)
В наличии
14
1 130.00

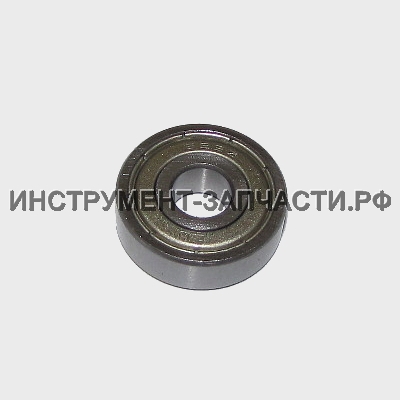

B9.3 629-2RS Подшипник 180029/629-2RS Подшипник 180029/629-2RS
Подшипник шариковый
629-2RS (9х26х8)
Альтернатива
В наличии
74
1 80.00
C1.1
00.02.04.04.40
 COM_VIRTUEMART_NO_IMAGE_SET Винт
M6х70
Нет данных о товаре
 4

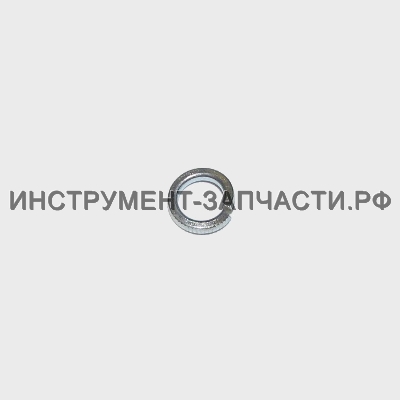

C1.2 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба гроверная П-45МЭ
Шайба пружинная
Ø6
В наличии
11
4 20.00
C1.3 00.02.02.02.35 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Шайба плоская
Ø6
Нет в наличии
 4 30.00
C2 242.04.11.00.00 COM_VIRTUEMART_NO_IMAGE_SET Электродвигатель АМ-140/1800С
220В, 50Гц, 1800Вт
Нет в наличии
 1 3,340.00

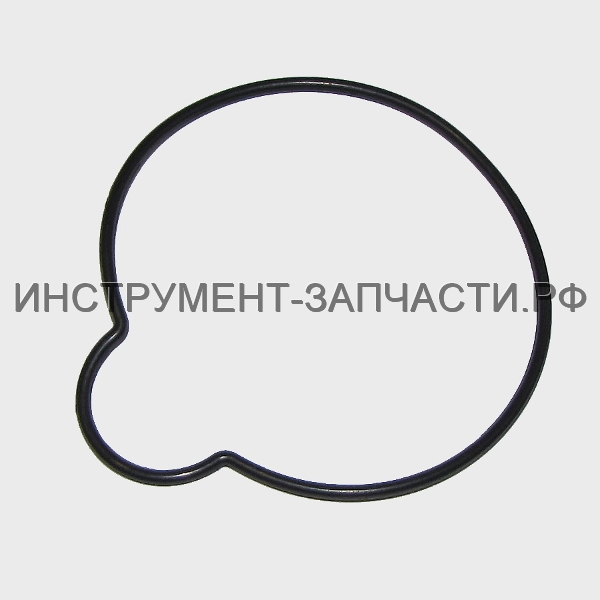

C3 238.03.01.03.00 Кольцо уплотнительное Кольцо уплотнительное
В наличии
1
1 20.00
C4 00.02.03.01.67 COM_VIRTUEMART_NO_IMAGE_SET Винт
5,5х25
Нет в наличии
 4 20.00
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 19 19 20 20 21 21 22 22 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38 39 39 40 40 41 41 42 42 43 43 44 44 46 46 47 47 48 48 49 49 50 50 A1 A1 A1.1 A1.1 A1.2 A1.2 A1.3 A1.3 A1.3.1 A1.3.1 A1.3.1 A1.3.1 A1.3.2 A1.3.2 A1.3.2 A1.3.2 A1.3.3 A1.3.3 A1.3.3 A1.3.3 A1.3.4 A1.3.4 A1.3.5 A1.3.5 A1.4 A1.4 A1.5 A1.5 A1.6 A1.6 A1.7 A1.7 A1.7.1 A1.7.1 A1.7.2 A1.7.2 A2 A2 A2.1 A2.1 A2.2 A2.2 A2.3 A2.3 A2.4 A2.4 A2.4.1 A2.4.1 A2.4.2 A2.4.2 A2.4.3 A2.4.3 A2.4.4 A2.4.4 A2.4.5 A2.4.5 A2.4.6 A2.4.6 A2.4.7 A2.4.7 A2.4.8 A2.4.8 A2.4.9 A2.4.9 A2.4.10 A2.4.10 A2.5 A2.5 A2.5.1 A2.5.1 A2.5.2 A2.5.2 A2.5.3 A2.5.3 A2.5.4 A2.5.4 A2.5.5 A2.5.5 A2.5.6 A2.5.6 A2.6 A2.6 A2.6.1 A2.6.1 A2.6.2 A2.6.2 A2.6.3 A2.6.3 A2.6.4 A2.6.4 A2.6.5 A2.6.5 A2.7 A2.7 A2.7.1 A2.7.1 A2.7.2 A2.7.2 A2.7.3 A2.7.3 A2.8 A2.8 A2.9.1 A2.9.1 A2.9.2 A2.9.2 A2.9.3 A2.9.3 A2.9.4 A2.9.4 A2.9.5 A2.9.5 A2.9.6 A2.9.6 A2.9.7 A2.9.7 A2.9.8 A2.9.8 A2.10 A2.10 B B B1 B1 B2 B2 B3 B3 B4 B4 B5 B5 B6 B6 B7 B7 B8 B8 B9 B9 B9.1 B9.1 B9.2 B9.2 B9.3 B9.3 C1.1 C1.1 C1.2 C1.2 C1.3 C1.3 C2 C2 C3 C3 C4 C4

Корзина

Ваша корзина пуста!

Copyright © 2012-2023. All Rights Reserved.
