ПЦ-16Т (18.*) с 25.08.2004

Электропила Интерскол ПЦ-16Т (18.*)
Схема актуальна для изделий, у которых серийный номер начинается с 18.
Инструмент снят с производства, комплектующие поставляются до исчерпания складских запасов
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
2 18.03.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Винт 2-заходный ПЦ-16
Винт 2-заходный
5х20
Нет в наличии
7 30.00
3 18.05.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Ручка-накладка задняя ПЦ-16Т
Ручка-накладка задняя
Нет в наличии
1 120.00
4 18.05.00.01.00 COM_VIRTUEMART_NO_IMAGE_SET Проводник выводной ПЦ-16Т L-200
Проводник выводной
Нет в наличии
1 30.00
5 18.05.00.01.01 COM_VIRTUEMART_NO_IMAGE_SET Проводник выводной ПЦ-16Т L-160
Проводник выводной
Нет в наличии
1 30.00
6 18.05.02.01.00 COM_VIRTUEMART_NO_IMAGE_SET Дроссель с токосъемниками ПЦ-16Т
Дроссель с токосъёмниками
Нет в наличии
1 120.00
7 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор Д-500ЭР;УШМ-2000
Конденсатор
0,33мкФ MEX GPF 40/85/21
В наличии
1
1 140.00
8 18.05.00.05.00 Клавиша выключателя ПЦ-16Т Клавиша выключателя ПЦ-16Т
Клавиша выключателя
В наличии
2
1 50.00
9 00.10.02.02.02 Шнур питания с вилкой ПЦ-16Т Шнур питания с вилкой ПЦ-16Т
Шнур питания с вилкой
H 07RN-F 2x1,0мм²
Нет в наличии
1 230.00
10 18.05.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Втулка защитная ПЦ-16Т
Втулка защитная
Нет в наличии
1 30.00
11 18.05.00.08.00 COM_VIRTUEMART_NO_IMAGE_SET Ручка задняя ПЦ-16Т
Ручка задняя
Нет в наличии
1 120.00
12 18.05.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура
Нет в наличии
1 10.00
13 00.02.03.01.03 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х14 ДУ-650ЭР
Винт
4х14
В наличии
2
3 10.00
14
00.05.00.02.00
COM_VIRTUEMART_NO_IMAGE_SET Колодка клеммная
Нет данных о товаре
1
15 18.05.03.03.00 COM_VIRTUEMART_NO_IMAGE_SET Колпачок щеткодержателя ПЦ-16Т
Колпачок щёткодержателя
Нет в наличии
2 50.00
16 00.10.01.04.07 Выключатель ПЦ-16Т Выключатель ПЦ-16Т
Выключатель
JIA BEN FA7-10/2 10 A 250VAC
В наличии
12
1 240.00
17 18.05.03.02.00 Щетка электрическая ПЦ-16Т Щетка электрическая ПЦ-16Т
Щётка электрическая
Нет в наличии
2 170.00
20 18.05.03.01.00 Корпус щеткодержателя ПЦ-16 Корпус щеткодержателя ПЦ-16
Корпус щёткодержателя
В наличии
4
2 150.00
21 18.05.00.06.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя ПЦ-16Т
Корпус двигателя
Нет в наличии
2 270.00
22 18.05.02.00.00 COM_VIRTUEMART_NO_IMAGE_SET Статор в сборе ПЦ-16
Статор с выводами в сборе
Ø95х43
Нет в наличии
1 1,030.00
23 18.05.02.02.00 COM_VIRTUEMART_NO_IMAGE_SET Комплект крепежный 2-заходный ПЦ-16Т
Комплект крепёжный 2-заходный
5х60
Нет в наличии
2 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
24 18.05.00.07.00 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма двигателя ПЦ-16Т
Диафрагма двигателя
Нет в наличии
1 60.00
25 00.01.01.01.03 Подшипник шариковый 629Z Подшипник шариковый 629Z
Подшипник шариковый
629Z
Нет в наличии
1 150.00

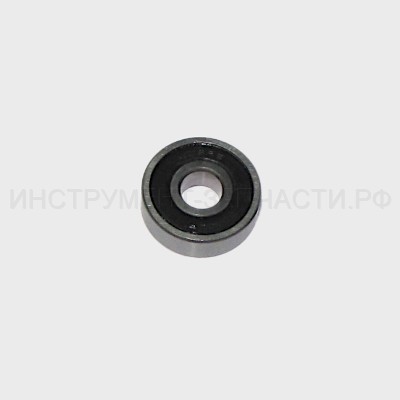

25 629-2RS Подшипник 180029/629-2RS Подшипник 180029/629-2RS
Подшипник шариковый
629-2RS
Альтернатива
В наличии
46
1 80.00
25 629-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 629-2RSH (SKF) 9х26х8
Подшипник шариковый
629-2RSH SKF (Италия)
Альтернатива
В наличии
2
1 390.00

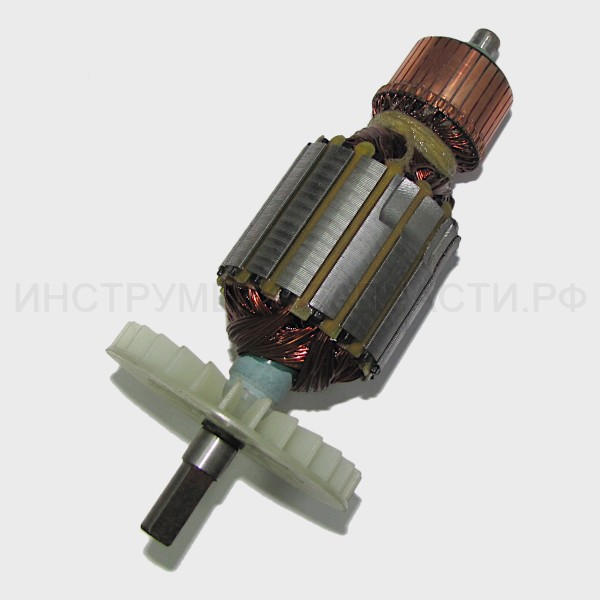

26 18.05.01.00.00 Якорь с вентилятором ПЦ-16 Якорь с вентилятором ПЦ-16
Якорь с вентилятором
Ø54;х43
Нет в наличии
1 1,250.00
26 №795 COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором для Интерскол ПЦ-16Т, AEZ
Якорь с вентилятором
Ø54;х43
В наличии
1
1 2,830.00
27 00.01.01.01.40 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6301ZZ
Подшипник шариковый
6301ZZ
Нет в наличии
1 120.00
27 6301-2RS Подшипник 180301/6301-2RS Подшипник 180301/6301-2RS
Подшипник шариковый
6301-2RS
Альтернатива
В наличии
29
1 130.00
28 18.03.02.13.00 COM_VIRTUEMART_NO_IMAGE_SET Шестерня коническая ПЦ-16
Шестерня коническая
Z=14
Нет в наличии
1 200.00
29 18.03.00.12.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора ПЦ-16Т
Корпус редуктора
Нет в наличии
1 290.00
31 18.04.02.06.00 COM_VIRTUEMART_NO_IMAGE_SET Ниппель ПЦ-16Т
Ниппель
Нет в наличии
1 30.00
32 18.04.02.05.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка бачка ПЦ-16Т
Крышка бачка
Нет в наличии
1 50.00
33 18.04.02.07.00 COM_VIRTUEMART_NO_IMAGE_SET Колпачок ниппеля ПЦ-16Т
Колпачок ниппеля
Нет в наличии
1 30.00
34 18.04.02.04.00 COM_VIRTUEMART_NO_IMAGE_SET Прокладка ПЦ-16Т
Прокладка
Нет в наличии
1 30.00
35 18.03.00.13.00 COM_VIRTUEMART_NO_IMAGE_SET Комплект крепежный 2-заходный 5*20 ПЦ-16Т
Комплект крепёжный 2-заходный
5х20
Нет в наличии
4 30.00
36 18.04.02.01.00 Бачок системы смазки ПЦ-16Т Бачок системы смазки ПЦ-16Т
Бачок системы смазки
Нет в наличии
1 80.00
38
18.04.00.01.00
COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
1
39 00.10.01.04.08 Микровыключатель ПЦ-16 Микровыключатель ПЦ-16
Микровыключатель
10 A 250VAC JIA BEN DA7-10/1
В наличии
1
1 270.00
40 18.03.00.15.00 Кронштейн микровыключателя ПЦ-16Т Кронштейн микровыключателя ПЦ-16Т
Кронштейн микровыключателя
В наличии
3
1 50.00
41 00.01.01.01.05 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 608Z
Подшипник шариковый
608Z
Нет в наличии
1 120.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
41 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS
Альтернатива
В наличии
190
1 70.00
41 608-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608-2RSH (SKF) 8х22х7
Подшипник шариковый
608-2RSH SKF (Италия)
Альтернатива
В наличии
1
1 370.00
42 18.03.02.12.00 Шайба специальная 8-22-2 ПЦ-16 Шайба специальная 8-22-2 ПЦ-16
Шайба специальная
8-22-2
В наличии
1
1 30.00
43 18.03.02.11.00 Колесо зубчатое коническое ПЦ-16 Колесо зубчатое коническое ПЦ-16
Колесо зубчатое коническое
Z=43
Нет в наличии
1 270.00
44 00.02.99.01.07 Кольцо стопорное А15 ДУ-750 ЭР Кольцо стопорное А15 ДУ-750 ЭР
Кольцо стопорное
А15
В наличии
11
1 30.00
45 18.03.02.10.00 Вал приводной ПЦ-16 Вал приводной ПЦ-16
Вал приводной
В наличии
1
1 170.00
46 00.02.99.01.08 Кольцо стопорное Кольцо стопорное
А12
В наличии
5
1 30.00
47 18.04.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Шланг резиновый ПЦ-16Т
Шланг резиновый
Ду5х200
Нет в наличии
2 30.00
48 18.04.01.00.00 Маслонасос плунжерный в сборе ПЦ-16Т Маслонасос плунжерный в сборе ПЦ-16Т
Маслонасос плунжерный в сборе
Нет в наличии
1 200.00
48 010386(20) COM_VIRTUEMART_NO_IMAGE_SET Маслонасос для электропилы ПЦ-16Т Интерскол, AEZ
Маслонасос плунжерный в сборе
Альтернатива
В наличии
2
1 630.00
49 18.03.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Винт 2-заходный 5*65 ПЦ-16Т
Винт 2-заходный
5х65
Нет в наличии
2 50.00
50 00.02.02.02.13 COM_VIRTUEMART_NO_IMAGE_SET Шайба 5-9,5-1/Б
Шайба
5-9,5-1/Б
Нет в наличии
2 20.00
51 00.02.02.01.05 COM_VIRTUEMART_NO_IMAGE_SET Шайба гроверная ЛШМ-900
Шайба гроверная
5
В наличии
4
2 10.00
52 18.03.00.18.00 Толкатель/элемент 1 Толкатель/элемент 1
В наличии
5
1 20.00
53 18.03.00.19.00 Толкатель/элемент 2 Толкатель/элемент 2
Нет в наличии
1 30.00
54 18.03.00.20.00 Штифт ПЦ-18Т Штифт ПЦ-18Т
Штифт
Нет в наличии
1 50.00
55 18.03.01.07.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина ПЦ-16Т
Пружина
Ø13х57
Нет в наличии
1 50.00
56 18.03.01.06.00 COM_VIRTUEMART_NO_IMAGE_SET Тяга сочлененная ПЦ-16Т
Тяга сочленённая
Нет в наличии
1 80.00
57 00.02.04.01.15 Винт М5х17 ДП-1600 Винт М5х17 ДП-1600
Винт
М5х17
Нет в наличии
1 30.00
58 00.02.02.02.08 COM_VIRTUEMART_NO_IMAGE_SET Шайба
5-9,5-0,5/А
Нет в наличии
1 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
59 18.03.01.08.00 COM_VIRTUEMART_NO_IMAGE_SET Гайка специальная М5
Гайка специальная
М5
Нет в наличии
1 50.00
60 18.03.01.01.00 Лента тормозная ПЦ-16 Лента тормозная ПЦ-16
Лента тормозная
Нет в наличии
1 120.00
61
18.03.01.02.00
COM_VIRTUEMART_NO_IMAGE_SET Фиксатор ленты тормозной
Нет данных о товаре
1
62 18.03.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Прокладка фибровая ПЦ-16Т
Прокладка фибровая
Нет в наличии
1 20.00
63 18.03.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Промщит ПЦ-16Т
Промщит
Нет в наличии
1 380.00
64 00.01.01.01.21 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201Z
В наличии
2
1 200.00
64 6201-2RS Подшипник 180201/6201-2RS Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS
Альтернатива
В наличии
48
В резерве
1
1 110.00
65 18.04.00.04.00 Штуцер Г-образный ПЦ-16Т Штуцер Г-образный ПЦ-16Т
Штуцер Г-образный
Нет в наличии
1 50.00
66
18.04.00.05.00
COM_VIRTUEMART_NO_IMAGE_SET Хомут
Нет данных о товаре
1
67 00.02.04.02.08 Болт М8х30 Болт М8х30
Болт
М8х30
Нет в наличии
1 50.00
68 18.03.01.04.00 Ручка тормоза цепи ПЦ-16Т Ручка тормоза цепи ПЦ-16Т
Ручка тормоза цепи
В наличии
1
1 170.00
69 18.03.01.05.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина возврата ручки тормоза ПЦ-16Т
Пружина возврата ручки тормоза
Ø7х23
В наличии
1
1 30.00
70 18.03.03.01.00 Ручка передняя ПЦ-16Т Ручка передняя ПЦ-16Т
Ручка передняя
В наличии
3
1 80.00
71 18.03.03.03.00 Клавиша привода микровыключателя ПЦ-16Т Клавиша привода микровыключателя ПЦ-16Т
Клавиша привода микровыключателя
Нет в наличии
1 60.00
72 18.03.03.04.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина клавиши ПЦ-16Т
Пружина клавиши
Ø7х43
Нет в наличии
2 50.00
73 18.03.03.02.00 Ручка-накладка передняя ПЦ-16Т Ручка-накладка передняя ПЦ-16Т
Ручка-накладка передняя
В наличии
3
1 80.00
74 00.02.03.01.02 Винт 4х12 Винт 4х12
Винт
4х12
В наличии
2
5 30.00
75 18.03.03.05.00 Крышка ручки передней ПЦ-16Т Крышка ручки передней ПЦ-16Т
Крышка ручки передней
Нет в наличии
1 50.00
76 00.02.03.01.23 COM_VIRTUEMART_NO_IMAGE_SET Винт 3х13
Винт
3х13
В наличии
5
2 10.00
77 00.02.03.01.24 COM_VIRTUEMART_NO_IMAGE_SET Винт 4*8 ПЦ-16Т
Винт
4х8
В наличии
2
2 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
78 00.02.02.02.02 COM_VIRTUEMART_NO_IMAGE_SET Шайба 4х8х0,5
Шайба
4
В наличии
9
2 10.00
79 18.03.03.06.00 COM_VIRTUEMART_NO_IMAGE_SET Тяга ПЦ-16Т
Тяга
Нет в наличии
1 60.00
80 00.02.04.03.05 Болт натяжителя цепи ПЦ-16 Болт натяжителя цепи ПЦ-16
Болт
М5х35
В наличии
4
1 30.00
81 18.03.00.10.00 Сухарь натяжителя цепи ПЦ-16 Сухарь натяжителя цепи ПЦ-16
Сухарь натяжителя цепи
Нет в наличии
1 60.00
81 18.03.00.10.00(М) COM_VIRTUEMART_NO_IMAGE_SET Сухарь натяжителя цепи ПЦ-16
Сухарь натяжителя цепи
Альтернатива
В наличии
9
1 60.00
A 010038(A) COM_VIRTUEMART_NO_IMAGE_SET Натяжитель цепи для цепной электропилы Интерскол ПЦ-16Т, AEZ
Натяжитель цепи в сборе
Включает в себя аналоги арт.00.02.04.03.05 и арт.18.03.00.10.00
Альтернатива
В наличии
10
1 110.00
82
18.03.00.04.00
COM_VIRTUEMART_NO_IMAGE_SET Винт 2-заходный
5х35
Нет данных о товаре
2
83 00.02.04.01.24 COM_VIRTUEMART_NO_IMAGE_SET Винт М4х5
Винт
М4х5
Нет в наличии
1 30.00
84 18.03.02.09.00 Пружина ПЦ-16Т Пружина ПЦ-16Т
Пружина
Ø16х13
В наличии
1
1 50.00
85 18.03.02.08.00 Полумуфта ведущая ПЦ-16 Полумуфта ведущая ПЦ-16
Полумуфта ведущая
Z6
Нет в наличии
1 110.00
85 010240(2) COM_VIRTUEMART_NO_IMAGE_SET Полумуфта ведущая для цепной электропилы Интерскол ПЦ-16Т, AEZ
Полумуфта ведущая
Z6
Альтернатива
В наличии
5
1 260.00
86 18.03.02.07.00 Полумуфта ведомая ПЦ-16 Полумуфта ведомая ПЦ-16
Полумуфта ведомая
Z6
В наличии
3
1 150.00
87
18.03.02.06.00
COM_VIRTUEMART_NO_IMAGE_SET Шайба специальная
14х30х0,5
Нет данных о товаре
1
88 18.03.01.03.00 Барабан тормозной ПЦ-16 Барабан тормозной ПЦ-16
Барабан тормозной
Ø75
Нет в наличии
1 170.00
89 18.03.02.01.00 Звездочка приводная цепи ПЦ-16 Звездочка приводная цепи ПЦ-16
Звёздочка приводная цепи
Z=6
Нет в наличии
1 260.00
89 010240F COM_VIRTUEMART_NO_IMAGE_SET Ведущая звездочка для цепной электропилы Интерскол ПЦ-16Т, AEZ
Звёздочка приводная цепи
Z=6
Альтернатива
В наличии
12
1 380.00
90 18.03.02.02.00 Шайба специальная ПЦ-16Т Шайба специальная ПЦ-16Т
Шайба специальная
В наличии
1
2 50.00
91 18.03.02.03.00 Пружина тарельчатая ПЦ-16Т Пружина тарельчатая ПЦ-16Т
Пружина тарельчатая
В наличии
4
3 50.00
92 18.03.02.04.00 Шайба специальная ПЦ-16Т Шайба специальная ПЦ-16Т
Шайба специальная
Нет в наличии
1 30.00
93 18.03.02.05.00 Кольцо запорное ПЦ-16Т Кольцо запорное ПЦ-16Т
Кольцо запорное
Нет в наличии
1 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
85-93 18.03.02.00.00 Привод цепи в сборе, П-16 Привод цепи в сборе, П-16
Привод цепи в сборе
Нет в наличии
1 640.00
85-93 010088C1 COM_VIRTUEMART_NO_IMAGE_SET Чашка привода для цепной электропилы Интерскол ПЦ-16Т, AEZ
Привод цепи в сборе
Альтернатива
В наличии
4
1 780.00
94 00.02.98.01.02 Шайба стопорная ПЦ-16Т Шайба стопорная ПЦ-16Т
Шайба стопорная
8
В наличии
9
1 30.00
95 18.03.00.11.00 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма редуктора ПЦ-16Т
Диафрагма редуктора
Нет в наличии
1 60.00
96 00.02.04.05.07 Винт М4*5 ПЦ-16Т Винт М4*5 ПЦ-16Т
Винт
М4х5
В наличии
7
2 20.00
97 18.02.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Чехол пильной цепи ПЦ-16Т
Чехол пильной цепи
Нет в наличии
1 200.00
100 18.03.00.08.00 Прокладка фибровая ПЦ-16Т Прокладка фибровая ПЦ-16Т
Прокладка фибровая
В наличии
20
1 30.00
101 18.03.00.01.00 Крышка редуктора ПЦ-16Т Крышка редуктора ПЦ-16Т
Крышка редуктора
Нет в наличии
1 120.00
103 18.03.00.06.00 COM_VIRTUEMART_NO_IMAGE_SET Гайка комбинированная ПЦ-16Т
Гайка комбинированная
М8
Нет в наличии
1 50.00
104 18.03.00.07.00 COM_VIRTUEMART_NO_IMAGE_SET Колпачок ПЦ-16 Т
Колпачок
Нет в наличии
1 50.00
2 2 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 13 13 14 14 15 15 16 16 17 17 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 31 31 32 32 33 33 34 34 35 35 36 36 38 38 39 39 40 40 41 41 42 42 43 43 44 44 45 45 46 46 47 47 47 47 48 48 49 49 50 50 51 51 52 52 53 53 54 54 55 55 56 56 57 57 58 58 59 59 60 60 61 61 62 62 63 63 64 64 65 65 66 66 67 67 68 68 69 69 70 70 71 71 72 72 73 73 74 74 75 75 76 76 77 77 78 78 79 79 80 80 81 81 A A 82 82 83 83 84 84 85 85 86 86 87 87 88 88 89 89 90 90 91 91 92 92 93 93 94 94 95 95 96 96 96 96 97 97 100 100 101 101 103 103 104 104

Корзина

Ваша корзина пуста!
