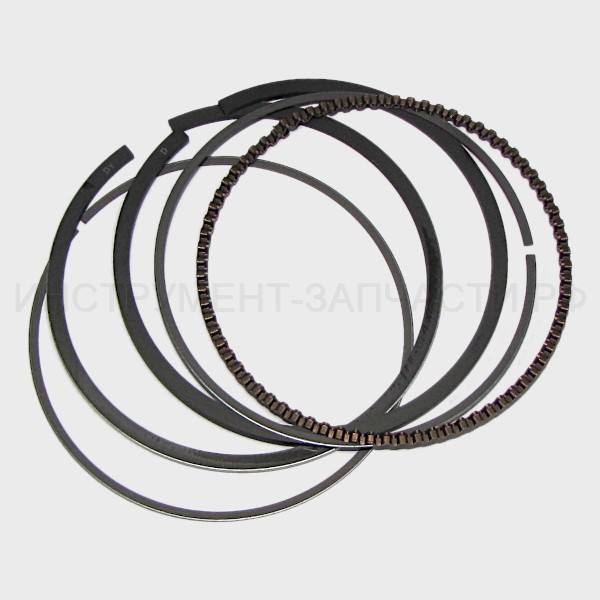

Дмитрий Кущев Схема и запчасти для бензиновой электростанции Интерскол ЭБ-5500 Схема актуальна для изделий, у которых серийный номер начинается с 285. Рис. 1 Рис. 2 Рис. 3 Рис. 4 Рис. 5 Рис. 6 Рис. 1 Рис. 2 Рис. 3 Рис. 4 Рис. 5 Рис. 6 Бензиновая электростанция ЭБ-5500 (285.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 285.00.00.00.00KM6500 Электростанция автономная бензиновая 5,5кВт (6,5кВА) Нет данных о товаре 1 1 1 285.03.00.00.0010100-18801-00 Блок ДВС в сборе 188F 13,0кВт(9,5л.с.) при 3600 мин-¹ Нет данных о товаре 1 2 2 285.05.01.00.0016600-500001-W5 Бак топливный в сборе 25л Нет данных о товаре 1 3 3 285.05.02.00.0051100-500001-H2 Рама в сборе Нет данных о товаре 1 4 4 285.04.00.00.0031300-500001-00 Электрогенератор в сборе 220В~50Гц, Нет данных о товаре 1 5 5 285.06.00.00.0035610-500001-W5 Панель управления лицевая в сборе Нет данных о товаре 1 Бензиновая электростанция ЭБ-5500 (285.*): Рис.2 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 285.03.00.00.0010100-18801-00 Блок ДВС в сборе 188F 13,0кВт (9,5л.с.) при 3600мин-¹ Нет данных о товаре 1 1 1 285.03.00.01.0016012-18801-00 Пружина возвратная Нет данных о товаре 1 2 2 285.03.00.02.0016070-18801-00 Рычаг Нет данных о товаре 1 3 3 00.02.01.01.0690305-0600-00 Гайка 6-гранная Гайка М6 В наличии: 7 1 30 ₽ 4 4 285.03.00.03.0016065-18801-00 Втулка Нет данных о товаре 1 5 5 285.03.00.04.0016061-18801-00 Рычаг Нет данных о товаре 1 6 6 285.03.00.05.0016062-18801-00 Тяга Нет данных о товаре 1 7 7 285.03.00.06.0016063-18803-00 Пружина возвратная Нет данных о товаре 1 8 8 285.03.00.07.0016072-16801-00 Болт Нет данных о товаре 1 9 9 285.03.00.08.0016520-18802-00 Рычаг регулятора оборотов в сборе Нет данных о товаре 1 А А 285.03.01.00.00 Стартер ручной в сборе ЭБ-5500 Стартер ручной в сборе Поз.10,11,12,13,14,15,16,17,18,19,47,48. Нет в наличии 1 1,420 ₽ 10 10 Болт М6х8 Нет данных о товаре 3 11 11 Крышка стартера Нет данных о товаре 1 12 12 Пружина кручения Нет данных о товаре 1 13 13 Катушка стартера Нет данных о товаре 1 14 14 Пружина собачки Нет данных о товаре 2 15 15 Собачка стартера Нет данных о товаре 2 16 16 Втулка Нет данных о товаре 1 17 17 Кольцо стопорное Нет данных о товаре 1 18 18 Шайба Нет данных о товаре 1 19 19 Болт М6х15 Нет данных о товаре 1 47 47 Рукоятка стартера Нет данных о товаре 1 48 48 Шнур стартера Нет данных о товаре 1 20 20 00.02.04.02.2990001-0612-00 Болт М6х12 Нет данных о товаре 4 21 21 285.03.00.09.0035540-16801-R1 Переключатель Нет данных о товаре 1 22 22 285.03.00.10.0028110-18801-W5 Корпус вентилятора Нет данных о товаре 1 23 23 285.03.00.11.0013501-18801-00 Гайка храповика Нет данных о товаре 1 24 24 285.03.00.12.0028002-18801-00 Храповик стартера Нет данных о товаре 1 25 25 285.03.00.13.0019352-18801-00 Вентилятор Нет данных о товаре 1 26 26 285.03.00.14.0013510-18801-00 Маховик Нет данных о товаре 1 27 27 285.03.00.15.0090682-18801-00 Манжета Нет данных о товаре 2 28 28 00.02.04.02.2590001-0835-00 Болт М8х35 Нет данных о товаре 2 29 29 285.03.00.16.0011007-18801-00 Пробка слива масла Нет данных о товаре 2 30 30 285.03.00.17.0011017-18801-00 Прокладка пробки Нет данных о товаре 2 31 31 00.02.04.02.2990001-0612-00 Болт М6х12 Нет данных о товаре 1 32 32 285.03.00.18.0037050-16801-00 Реле защитного отключения Нет данных о товаре 1 33 33 285.03.00.19.0011310-18801-00 Картер двигателя Нет данных о товаре 1 34 34 285.03.00.20.0090502-0814-00 Штифт направляющий Ø8х14 Нет данных о товаре 2 35 35 285.03.00.21.0037060-18801-00 Датчик уровня масла Нет данных о товаре 1 36 36 00.02.04.01.3990001-0614-00 Винт М6х15 Винт М6х14 Нет в наличии 2 30 ₽ 37 37 00.01.01.01.8590548-6207-00 Подшипник шариковый 6207 (35х72х17) Нет данных о товаре 2 38 38 285.03.00.22.0016400-18801-00 Регулятор оборотов Нет данных о товаре 1 39 39 285.03.00.23.0090524-16801-00 Шпонка сегментная Нет данных о товаре 1 В В 285.03.02.00.00 Шатун в сборе Поз.40,41,86. Нет данных о товаре 40 40 Крышка шатуна Нет данных о товаре 1 41 41 Болт шатунный Нет данных о товаре 2 86 86 Шатун Нет данных о товаре 1 42 42 285.03.00.24.0011001-18801-00 Прокладка картера Нет данных о товаре 1 43 43 285.03.00.25.0015010-18802-W4 Щуп маслоуказатель Нет данных о товаре 1 44 44 285.03.00.26.0090681-18802-00 Прокладка щупа Нет данных о товаре 2 45 45 285.03.00.27.0011411-18802-00 Крышка картера Нет данных о товаре 1 46 46 00.02.04.02.0790001-0840-00 Болт М12*30 Болт М8х40 Нет в наличии 7 80 ₽ 49 49 00.02.04.02.1790001-0625-00 Болт М6х25 Болт М6х25 Нет в наличии 2 30 ₽ 50 50 285.03.00.28.0030400-18801-00 Магнето в сборе ЭБ-5500 Магнето в сборе Нет в наличии 1 610 ₽ 51 51 285.03.00.29.0090502-1220-00 Штифт Ø12х20 Нет данных о товаре 2 52 52 285.03.00.30.0012003-18801-00 Болт головки цилиндра (ГБЦ) Нет данных о товаре 4 285.03.03.00.00 Карбюратор с прокладками в сборе Поз. 53, 54, 55 Нет данных о товаре 1 53 53 285.03.03.01.0017001-18801-00 Прокладка фильтра Нет данных о товаре 1 54 54 285.03.03.02.0016100-18804-00 Карбюратор Нет данных о товаре 1 55 55 285.03.03.03.0016001-18801-00 Прокладка карбюратора Нет данных о товаре 1 56 56 285.03.00.34.0016003-18801-00 Термоизолятор Нет данных о товаре 1 57 57 285.03.00.35.0017002-18801-00 Прокладка Нет данных о товаре 1 58 58 285.03.00.36.0090203-18803-00 Шпилька Нет данных о товаре 2 59 59 285.03.00.37.0012140-18801-00 Головка блока (ГБЦ) Нет данных о товаре 1 60 60 285.03.00.38.0012131-18801-00 Прокладка ГБЦ Нет данных о товаре 1 61 61 285.03.00.39.0012121-18801-00 Клапан выпускной Нет данных о товаре 1 62 62 285.03.00.40.0012111-18801-00 Клапан впускной Нет данных о товаре 1 63 63 285.03.00.41.0014081-18801-00 Стакан ГРМ Нет данных о товаре 2 64 64 285.03.00.42.0014200-18801-00 Вал распределительный Нет данных о товаре 1 65 65 285.03.00.43.0017004-18802-00 Трубка резиновая Нет данных о товаре 1 С С 285.03.04.00.00 Комплект ГРМ ЭБ-5500 Комплект ГРМ Поз.66,67,68,69,74,75,76,78,79,80. В наличии: 2 1 400 ₽ 66 66 Уплотнение Нет данных о товаре 2 67 67 Тарелка пружины впускного клапана Нет данных о товаре 1 68 68 Тарелка пружины выпускного клапана Нет данных о товаре 1 69 69 Пружина клапана Нет данных о товаре 2 74 74 Гайка регулировочного винта Нет данных о товаре 2 75 75 Винт регулировочный Нет данных о товаре 2 76 76 Коромысло Нет данных о товаре 2 78 78 Болт коромысла Нет данных о товаре 2 79 79 Пластина направляющая Нет данных о товаре 1 80 80 Штанга Нет данных о товаре 2 70 70 285.03.00.44.0030010-16801-00 Свеча зажигания Возможна замена на 940401621 Нет данных о товаре 1 71 71 00.02.04.02.2990001-0612-00 Болт М6х12 Нет данных о товаре 4 72 72 285.03.00.45.0012410-18801-00 Крышка головки блока (ГБЦ) Нет данных о товаре 1 73 73 285.03.00.46.0012004-18801-00 Прокладка головки блока (ГБЦ) Нет данных о товаре 1 77 77 285.03.00.47.0017100-18805-00 Фильтр воздушный в сборе Нет данных о товаре 1 81 81 285.03.00.48.0018001-18801-00 Прокладка глушителя Нет данных о товаре 1 82 82 285.03.00.49.0019304-18801-00 Кронштейн Нет данных о товаре 1 83 83 00.02.04.02.2990001-0612-00 Болт М6х12 Нет данных о товаре 1 84 84 285.03.00.50.0090203-16801-00 Шпилька Нет данных о товаре 2 85 85 285.03.00.51.0013122-18801-00 Кольцо пружинное Нет данных о товаре 2 87 87 285.03.00.52.0018100-500001-00 Глушитель Нет данных о товаре 1 88 88 00.02.02.02.0890305-0800-00 Шайба Гайка М8 Нет в наличии 2 40 ₽ D D 285.03.05.00.00 Комплект поршневых колец ЭБ-5500 Комплект поршневых колец Поз.89,90,91. В наличии: 2 1 390 ₽ 89 89 Кольцо поршневое компрессионное Нет данных о товаре 1 90 90 Кольцо поршневое компрессионное Нет данных о товаре 1 91 91 Кольцо поршневое маслосъемное Нет данных о товаре 1 92 92 285.03.00.53.0013121-18801-00 Палец поршневой Нет данных о товаре 1 93 93 285.03.00.54.0013111-18801-00 Поршень Нет данных о товаре 1 94 94 285.03.00.55.0013300-18802-00 Кривошип Нет данных о товаре 1 95 95 285.03.00.25.0015010-18802-W4 Щуп маслоуказатель Нет данных о товаре 1 285.03.06.00.00 Вал балансировочный с подшипником в сборе Поз.96,97 Нет данных о товаре 1 96 96 285.03.02.01.0013401-18801-00 Балансировочный вал Нет данных о товаре 1 97 97 00.01.01.01.3590548-6202-00 Подшипник шариковый 6202 (15х35х11) Нет в наличии 2 330 ₽ 98 98 285.03.00.57.0030300-18801-00 Электростартер Нет данных о товаре 1 Бензиновая электростанция ЭБ-5500 (285.*): Рис.3 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 285.05.01.00.0016600-500001-W5 Бак топливный в сборе 25л Нет данных о товаре 1 1 1 285.05.01.01.0016620-500001-W5 Бак топливный Нет данных о товаре 1 2 2 285.05.01.02.0016601-200001-00 Проставка резиновая Нет данных о товаре 4 3 3 285.05.01.03.0090683-200001-00 Втулка металлическая Нет данных о товаре 4 4 4 00.02.04.02.1790007-0625-00 Болт М6х25 Болт М6х25 Нет в наличии 4 30 ₽ 5 5 285.05.01.04.0016730-200001-00 Крышка бака Нет данных о товаре 1 6 6 285.05.01.05.0016652-200001-00 Фильтр топливный Нет данных о товаре 1 7 7 285.05.01.06.0037200-200001-00 Индикатор уровня топлива Нет данных о товаре 1 8 8 00.02.04.01.1490007-0512-00 Винт М5х12 Винт М5х12 В наличии: 2 2 20 ₽ 9 9 285.05.01.07.0016750-200001-00 Кран топливный (отстойник) Нет данных о товаре 1 10 10 285.05.01.08.00 Фильтр топливный тонкой очистки ЭБ-5500 Фильтр топливный тонкой очистки В наличии: 2 1 120 ₽ Бензиновая электростанция ЭБ-5500 (285.*): Рис.4 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 285.05.02.00.0051100-500001-H2 Рама в сборе Нет данных о товаре 1 1 1 285.05.02.01.0051100-500001-H2 Рама Нет данных о товаре 1 2 2 285.05.02.02.0018002-500001-00 Термоэкран Нет данных о товаре 1 3 3 00.02.04.02.2990001-0612-00 Болт М6х12 Нет данных о товаре 2 4 4 285.05.02.03.0051009-500001-00 Подушка Нет данных о товаре 4 5 5 00.02.02.02.0890305-0800-00 Шайба Гайка М8 Нет в наличии 6 40 ₽ 6 6 285.05.02.04.0051014-500001-00 Виброопора Нет данных о товаре 4 7 7 285.05.02.05.0031110-500001-00 Аккумулятор Нет данных о товаре 1 8 8 285.05.02.06.0031110-500001-00 Провод электрический Нет данных о товаре 2 Бензиновая электростанция ЭБ-5500 (285.*): Рис.5 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 285.04.00.00.0031300-500001-00 Электрогенератор в сборе 220В~50Гц, Нет данных о товаре 1 1 1 285.04.01.00.0031330-500001-00 Ротор в сборе с крыльчаткой Нет данных о товаре 1 2 2 285.04.02.00.0031310-500001-00 Статор Нет данных о товаре 1 3 3 00.02.04.02.2990001-0612-00 Болт статора М6х12 Нет данных о товаре 1 4 4 285.04.00.01.0018030-500001-00 Кронштейн Нет данных о товаре 1 5 5 285.04.00.02.0030048-500001-00 Болт статора Нет данных о товаре 4 6 6 285.04.03.00.0031320-500001-00 Щеткодержатель в сборе Нет данных о товаре 2 7 7 285.04.00.03.0031301-500001-00 Колодка распределительная Нет данных о товаре 1 8 8 00.02.04.01.1490007-0512-00 Винт М5х12 Винт М5х12 В наличии: 2 8 20 ₽ 9 9 285.04.00.04.0030022-500001-H2 Крышка генератора Нет данных о товаре 1 10 10 285.04.00.05.0030060-500001-00 АВР (Автоматический регулятор напряжения) Нет данных о товаре 1 11 11 285.04.00.06.0030021-500001-00 Опора статора Нет данных о товаре 1 12 12 285.04.00.07.0030049-500001-00 Болт Нет данных о товаре 1 Бензиновая электростанция ЭБ-5500 (285.*): Рис.6 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 285.06.00.00.0035610-500001-W5 Панель лицевая в сборе Нет данных о товаре 1 1 1 285.06.00.01.0035650-500001-W5 Панель лицевая Нет данных о товаре 1 2 2 285.06.00.02.0033160-200003-00 Замок зажигания Нет данных о товаре 1 3 3 285.06.00.03.0037114-200001-00 Вольтметр Нет данных о товаре 1 4 4 285.06.00.04.0035645-500003-00 Автоматический выключатель цепи переменного тока ЭБ-5500 Автоматический выключатель цепи переменного тока 220В~ Нет в наличии 1 870 ₽ 5 5 285.06.00.05.0035614-500004-H1 Розетка 32А 220В~, 32А Нет данных о товаре 1 6 6 285.06.00.06.0035655-200001-00 Предохранитель постоянного тока Нет данных о товаре 1 7 7 285.06.00.07.0030022-200001-H2 Клеммы постоянного тока Нет данных о товаре 1 8 8 285.06.00.08.0030060-200001-00 Клемма заземления Нет данных о товаре 1 9 9 285.06.00.09.0035614-200004-H1 Розетка 16А 220В~, 16А Нет данных о товаре 1 Кол-во: В корзину
