Электростанция мультитопливная синхронная Интерскол ЭБГ-5500 (292.*)

Схема актуальна для изделий, у которых серийный номер начинается с 292.

Рис.1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

292.00.00.00.00 KM6500

Электростанция автономная бензиновая (с возможностью эксплуатации на газовом топливе) 5,5кВт (6,5кВА) Рис. 1

Нет данных о товаре

1

1

285.03.00.00.00 10100-18801-00

Блок ДВС в сборе 188F 13,0кВт(9,5л.с.) при 3600 мин-¹

Нет данных о товаре

1

2

285.05.01.00.00 16600-500001-W5

Бак топливный в сборе 25л

Нет данных о товаре

1

3

292.05.02.00.00 51100-500001-H2

Рама в сборе

Нет данных о товаре

1

4

285.04.00.00.00 31300-500001-00

Электрогенератор в сборе 220В~50Гц,

Нет данных о товаре

1

5

285.06.00.00.00 35610-500001-W5

Панель управления лицевая в сборе

Нет данных о товаре

1

Рис.2

285.03.00.00.00 10100-18801-00

Блок ДВС в сборе 188F 13,0кВт (9,5л.с.) при 3600мин-¹ Рис. 2

Нет данных о товаре

1

1

285.03.00.01.00 16012-18801-00

Пружина возвратная

Нет данных о товаре

1

2

285.03.00.02.00 16070-18801-00

Рычаг

Нет данных о товаре

1

3

00.02.01.01.06 90305-0600-00

Гайка 6-гранная Гайка М6

В наличии 7

1

20.00

4

285.03.00.03.00 16065-18801-00

Втулка

Нет данных о товаре

1

5

285.03.00.04.00 16061-18801-00

Рычаг

Нет данных о товаре

1

6

285.03.00.05.00 16062-18801-00

Тяга

Нет данных о товаре

1

7

285.03.00.06.00 16063-18803-00

Пружина возвратная

Нет данных о товаре

1

8

285.03.00.07.00 16072-16801-00

Болт

Нет данных о товаре

1

9

285.03.00.08.00 16520-18802-00

Рычаг регулятора оборотов в сборе

Нет данных о товаре

1

А

285.03.01.00.00

Стартер ручной в сборе ЭБ-5500 Стартер ручной в сборе Поз.10,11,12,13,14,15,16,17,18,19,47,48.

Нет в наличии

1

1,100.00

Спросить

10

Болт М6х8

Нет данных о товаре

3

11

Крышка стартера

Нет данных о товаре

1

12

Пружина кручения

Нет данных о товаре

1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

13

Катушка стартера

Нет данных о товаре

1

14

Пружина собачки

Нет данных о товаре

2

15

Собачка стартера

Нет данных о товаре

2

16

Втулка

Нет данных о товаре

1

17

Кольцо стопорное

Нет данных о товаре

1

18

Шайба

Нет данных о товаре

1

19

Болт М6х15

Нет данных о товаре

1

47

Рукоятка стартера

Нет данных о товаре

1

48

Шнур стартера

Нет данных о товаре

1

20

00.02.04.02.29 90001-0612-00

Болт М6х12

Нет данных о товаре

4

21

285.03.00.09.00 35540-16801-R1

Переключатель

Нет данных о товаре

1

22

285.03.00.10.00 28110-18801-W5

Корпус вентилятора

Нет данных о товаре

1

23

285.03.00.11.00 13501-18801-00

Гайка храповика

Нет данных о товаре

1

24

285.03.00.12.00 28002-18801-00

Храповик стартера

Нет данных о товаре

1

25

285.03.00.13.00 19352-18801-00

Вентилятор

Нет данных о товаре

1

26

285.03.00.14.00 13510-18801-00

Маховик

Нет данных о товаре

1

27

285.03.00.15.00 90682-18801-00

Манжета

Нет данных о товаре

2

28

00.02.04.02.25 90001-0835-00

Болт М8х35

Нет данных о товаре

2

29

285.03.00.16.00 11007-18801-00

Пробка слива масла

Нет данных о товаре

2

30

285.03.00.17.00 11017-18801-00

Прокладка пробки

Нет данных о товаре

2

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

31

00.02.04.02.29 90001-0612-00

Болт М6х12

Нет данных о товаре

1

32

285.03.00.18.00 37050-16801-00

Реле защитного отключения

Нет данных о товаре

1

33

285.03.00.19.00 11310-18801-00

Картер двигателя

Нет данных о товаре

1

34

285.03.00.20.00 90502-0814-00

Штифт направляющий Ø8х14

Нет данных о товаре

2

35

285.03.00.21.00 37060-18801-00

Датчик уровня масла

Нет данных о товаре

1

36

00.02.04.01.39 90001-0614-00

Винт М6х15 Винт М6х14

Нет в наличии

2

30.00

Спросить

37

00.01.01.01.85 90548-6207-00

Подшипник шариковый 6207 (35х72х17)

Нет данных о товаре

2

38

285.03.00.22.00 16400-18801-00

Регулятор оборотов

Нет данных о товаре

1

39

285.03.00.23.00 90524-16801-00

Шпонка сегментная

Нет данных о товаре

1

В

285.03.02.00.00

Шатун в сборе Поз.40,41,86.

Нет данных о товаре

40

Крышка шатуна

Нет данных о товаре

1

41

Болт шатунный

Нет данных о товаре

2

86

Шатун

Нет данных о товаре

1

42

285.03.00.24.00 11001-18801-00

Прокладка картера

Нет данных о товаре

1

43

285.03.00.25.00 15010-18802-W4

Щуп маслоуказатель

Нет данных о товаре

1

44

285.03.00.26.00 90681-18802-00

Прокладка щупа

Нет данных о товаре

2

45

285.03.00.27.00 11411-18802-00

Крышка картера

Нет данных о товаре

1

46

00.02.04.02.07 90001-0840-00

Болт М12*30 Болт М8х40

Нет в наличии

7

60.00

Спросить

49

00.02.04.02.17 90001-0625-00

Болт М6х25 Болт М6х25

Нет в наличии

2

30.00

Спросить

50

285.03.00.28.00 30400-18801-00

Магнето в сборе ЭБ-5500 Магнето в сборе

Нет в наличии

1

480.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

51

285.03.00.29.00 90502-1220-00

Штифт Ø12х20

Нет данных о товаре

2

52

285.03.00.30.00 12003-18801-00

Болт головки цилиндра (ГБЦ)

Нет данных о товаре

4

53

285.03.00.31.00 17001-18801-00

Прокладка фильтра

Нет данных о товаре

1

54

285.03.00.32.00 16100-18804-00

Карбюратор

Нет данных о товаре

1

55

285.03.00.33.00 16001-18801-00

Прокладка карбюратора

Нет данных о товаре

1

56

285.03.00.34.00 16003-18801-00

Термоизолятор

Нет данных о товаре

1

57

285.03.00.35.00 17002-18801-00

Прокладка

Нет данных о товаре

1

58

285.03.00.36.00 90203-18803-00

Шпилька

Нет данных о товаре

2

59

285.03.00.37.00 12140-18801-00

Головка блока (ГБЦ)

Нет данных о товаре

1

60

285.03.00.38.00 12131-18801-00

Прокладка ГБЦ

Нет данных о товаре

1

61

285.03.00.39.00 12121-18801-00

Клапан выпускной

Нет данных о товаре

1

62

285.03.00.40.00 12111-18801-00

Клапан впускной

Нет данных о товаре

1

63

285.03.00.41.00 14081-18801-00

Стакан ГРМ

Нет данных о товаре

2

64

285.03.00.42.00 14200-18801-00

Вал распределительный

Нет данных о товаре

1

65

285.03.00.43.00 17004-18802-00

Трубка резиновая

Нет данных о товаре

1

С

285.03.03.00.00

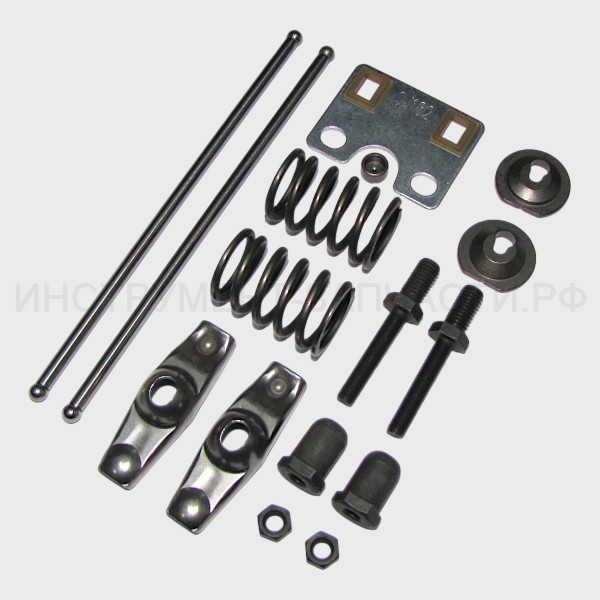

Комплект ГРМ Поз.66,67,68,69,74,75,76,78,79,80.

Нет данных о товаре

1

66

Уплотнение

Нет данных о товаре

2

67

Тарелка пружины впускного клапана

Нет данных о товаре

1

68

Тарелка пружины выпускного клапана

Нет данных о товаре

1

69

Пружина клапана

Нет данных о товаре

2

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

74

Гайка регулировочного винта

Нет данных о товаре

2

75

Винт регулировочный

Нет данных о товаре

2

76

Коромысло

Нет данных о товаре

2

78

Болт коромысла

Нет данных о товаре

2

79

Пластина направляющая

Нет данных о товаре

1

80

Штанга

Нет данных о товаре

2

70

285.03.00.44.00 30010-16801-00

Свеча зажигания

Нет данных о товаре

1

71

00.02.04.02.29 90001-0612-00

Болт М6х12

Нет данных о товаре

4

72

285.03.00.45.00 12410-18801-00

Крышка головки блока (ГБЦ)

Нет данных о товаре

1

73

285.03.00.46.00 12004-18801-00

Прокладка головки блока (ГБЦ)

Нет данных о товаре

1

77

285.03.00.47.00 17100-18805-00

Фильтр воздушный в сборе

Нет данных о товаре

1

81

285.03.00.48.00 18001-18801-00

Прокладка глушителя

Нет данных о товаре

1

82

285.03.00.49.00 19304-18801-00

Кронштейн

Нет данных о товаре

1

83

00.02.04.02.29 90001-0612-00

Болт М6х12

Нет данных о товаре

1

84

285.03.00.50.00 90203-16801-00

Шпилька

Нет данных о товаре

2

85

285.03.00.51.00 13122-18801-00

Кольцо пружинное

Нет данных о товаре

2

87

285.03.00.52.00 18100-500001-00

Глушитель

Нет данных о товаре

1

88

00.02.02.02.08 90305-0800-00

Шайба Гайка М8

Нет в наличии

2

30.00

Спросить

D

285.03.04.00.00

Комплект ГРМ ЭБ-5500 Комплект поршневых колец Поз.89,90,91.

В наличии 2

1

360.00

89

Кольцо поршневое компрессионное

Нет данных о товаре

1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

90

Кольцо поршневое компрессионное

Нет данных о товаре

1

91

Кольцо поршневое маслосъемное

Нет данных о товаре

1

92

285.03.00.53.00 13121-18801-00

Палец поршневой

Нет данных о товаре

1

93

285.03.00.54.00 13111-18801-00

Поршень

Нет данных о товаре

1

94

285.03.00.55.00 13300-18802-00

Кривошип

Нет данных о товаре

1

95

285.03.00.25.00 15010-18802-W4

Щуп маслоуказатель

Нет данных о товаре

1

96

285.03.00.56.00 13401-18801-00

Балансировочный вал

Нет данных о товаре

1

97

00.01.01.01.35 90548-6202-00

Подшипник шариковый 6202 (15х35х11)

Нет в наличии

2

260.00

Спросить

98

285.03.00.57.00 30300-18801-00

Электростартер

Нет данных о товаре

1

Рис.3

285.05.01.00.00 16600-500001-W5

Бак топливный в сборе 25л Рис. 3

Нет данных о товаре

1

1

285.05.01.01.00 16620-500001-W5

Бак топливный

Нет данных о товаре

1

2

285.05.01.02.00 16601-200001-00

Проставка резиновая

Нет данных о товаре

4

3

285.05.01.03.00 90683-200001-00

Втулка металлическая

Нет данных о товаре

4

4

00.02.04.02.17 90007-0625-00

Болт М6х25 Болт М6х25

Нет в наличии

4

30.00

Спросить

5

285.05.01.04.00 16730-200001-00

Крышка бака

Нет данных о товаре

1

6

285.05.01.05.00 16652-200001-00

Фильтр топливный

Нет данных о товаре

1

7

285.05.01.06.00 37200-200001-00

Индикатор уровня топлива

Нет данных о товаре

1

8

00.02.04.01.14 90007-0512-00

Винт М5х12 Винт М5х12

В наличии 2

2

20.00

9

285.05.01.07.00 16750-200001-00

Кран топливный (отстойник)

Нет данных о товаре

1

10

285.05.01.08.00

Фильтр топливный тонкой очистки ЭБ-5500 Фильтр топливный тонкой очистки

В наличии 2

1

120.00

Рис.4

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

292.05.02.00.00 51100-500001-H2

Рама в сборе Рис. 4

Нет данных о товаре

1

1

292.05.02.01.00 51100-500001-H2

Рама

Нет данных о товаре

1

2

285.05.02.02.00 18002-500001-00

Термоэкран

Нет данных о товаре

1

3

00.02.04.02.29 90001-0612-00

Болт М6х12

Нет данных о товаре

2

4

285.05.02.03.00 51009-500001-00

Подушка

Нет данных о товаре

4

5

00.02.02.02.08 90305-0800-00

Шайба Гайка М8

Нет в наличии

6

30.00

Спросить

6

285.05.02.04.00 51014-500001-00

Виброопора

Нет данных о товаре

4

7

285.05.02.05.00 31110-500001-00

Аккумулятор

Нет данных о товаре

1

8

285.05.02.06.00 31110-500001-00

Провод электрический

Нет данных о товаре

2

9

00.02.01.01.06 90305-0600-00

Гайка 6-гранная Гайка М6

В наличии 7

1

20.00

10

292.05.02.02.00 16262-500001-00

Топливопровод

Нет данных о товаре

11

292.05.02.03.00 16261-500001-00

Хомут

Нет данных о товаре

12

292.05.02.04.00 90743-500001-00

Редуктор газовый

Нет данных о товаре

Рис.5

285.04.00.00.00 31300-500001-00

Электрогенератор в сборе 220В~50Гц, Рис. 5

Нет данных о товаре

1

1

285.04.01.00.00 31330-500001-00

Ротор в сборе с крыльчаткой

Нет данных о товаре

1

2

285.04.02.00.00 31310-500001-00

Статор

Нет данных о товаре

1

3

00.02.04.02.29 90001-0612-00

Болт статора М6х12

Нет данных о товаре

1

4

285.04.00.01.00 18030-500001-00

Кронштейн

Нет данных о товаре

1

5

285.04.00.02.00 30048-500001-00

Болт статора

Нет данных о товаре

4

6

285.04.03.00.00 31320-500001-00

Щеткодержатель в сборе

Нет данных о товаре

2

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

7

285.04.00.03.00 31301-500001-00

Колодка распределительная

Нет данных о товаре

1

8

00.02.04.01.14 90007-0512-00

Винт М5х12 Винт М5х12

В наличии 2

8

20.00

9

285.04.00.04.00 30022-500001-H2

Крышка генератора

Нет данных о товаре

1

10

285.04.00.05.00 30060-500001-00

АВР (Автоматический регулятор напряжения)

Нет данных о товаре

1

11

285.04.00.06.00 30021-500001-00

Опора статора

Нет данных о товаре

1

12

285.04.00.07.00 30049-500001-00

Болт

Нет данных о товаре

1

Рис.6

285.06.00.00.00 35610-500001-W5

Панель лицевая в сборе Рис. 6

Нет данных о товаре

1

1

285.06.00.01.00 35650-500001-W5

Панель лицевая

Нет данных о товаре

1

2

285.06.00.02.00 33160-200003-00

Замок зажигания

Нет данных о товаре

1

3

285.06.00.03.00 37114-200001-00

Вольтметр

Нет данных о товаре

1

4

285.06.00.04.00 35645-500003-00

Автоматический выключатель цепи переменного тока ЭБ-5500 Автоматический выключатель цепи переменного тока 220В~

Нет в наличии

1

680.00

Спросить

5

285.06.00.05.00 35614-500004-H1

Розетка 32А 220В~, 32А

Нет данных о товаре

1

6

285.06.00.06.00 35655-200001-00

Предохранитель постоянного тока

Нет данных о товаре

1

7

285.06.00.07.00 30022-200001-H2

Клеммы постоянного тока

Нет данных о товаре

1

8

285.06.00.08.00 30060-200001-00

Клемма заземления

Нет данных о товаре

1

9

285.06.00.09.00 35614-200004-H1

Розетка 16А 220В~, 16А

Нет данных о товаре

1
