5Н200 (420.*) с 31.01.2017

Просмотров: 295
Установка высокого давления Интерскол 5Н200 (420.*)
Схема актуальна для изделий, у которых серийный номер начинается с 420.
(#1) Поз. №21 включает в себя элементы поз. №11-20 (по одному элементу на узел) Рис.9
(#2) Поз. №22 включает в себя элементы поз. №10-19 (по одному элементу на узел) Рис.9
(#) Включает в себя 2 элемента поз. №4 и 1 элемент поз. №11 Рис.10
(*) Поз. Элементы, включенные в поз. №1 Рис.10
(О)Поз. Элементы, включенные в поз. №1.1 Рис.10
Инструмент снят с производства
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 7
Рис. 8
Рис. 9
Рис. 10
Рис. 11
Рис. 12
Рис. 13
Рис. 14
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
420.00.00.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Дозатор в сборе
Рис.1
Нет данных о товаре
 1
1
420.05.01.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Рама
Нет данных о товаре
 1
2
420.06.02.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Гидростанция в сборе
Рис.2
Нет данных о товаре
 1
2-1
420.06.02.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Электродвигатель
Нет данных о товаре
 1
2-2
420.06.02.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Насос шестеренный
Нет данных о товаре
 1
2-3
420.06.02.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Муфта
Нет данных о товаре
 1
2-4
420.06.02.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Колокол
Нет данных о товаре
 1
2-5
420.06.02.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Фильтр всасывающий
Нет данных о товаре
 1
2-6
420.06.02.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Клапан предохранительный аварийный
Нет данных о товаре
 1
2-7
420.06.02.07.00
 COM_VIRTUEMART_NO_IMAGE_SET Клапан регулировки давления
Нет данных о товаре
 1
2-8
420.06.02.08.00
 COM_VIRTUEMART_NO_IMAGE_SET Распределитель
Нет данных о товаре
 1
2-9
420.06.02.09.00
 COM_VIRTUEMART_NO_IMAGE_SET Манометр гидростанции
Нет данных о товаре
 1
2-10
420.06.02.10.00
 COM_VIRTUEMART_NO_IMAGE_SET Корпус фильтра сливного
Нет данных о товаре
 1
2-11
420.06.02.11.00
 COM_VIRTUEMART_NO_IMAGE_SET Фильтроэлемент
Нет данных о товаре
 1
2-12
420.06.02.12.00
 COM_VIRTUEMART_NO_IMAGE_SET Крышка фильтра сливного
Нет данных о товаре
 1
2-13
420.06.02.13.00
 COM_VIRTUEMART_NO_IMAGE_SET Индикатор загрязнения
Нет данных о товаре
 1
2-14
420.06.02.14.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо уплотнительное
Нет данных о товаре
 1
2-15
420.06.02.15.00
 COM_VIRTUEMART_NO_IMAGE_SET Горловина - сапун
Нет данных о товаре
 1
2-16
420.06.02.16.00
 COM_VIRTUEMART_NO_IMAGE_SET Прокладка уплотнительная
Нет данных о товаре
 1
2-17
420.06.02.17.00
 COM_VIRTUEMART_NO_IMAGE_SET Патрубок напорный
Нет данных о товаре
 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
2-18
420.06.02.18.00
 COM_VIRTUEMART_NO_IMAGE_SET Патрубок сливной
Нет данных о товаре
 1
2-19
420.06.02.19.00
 COM_VIRTUEMART_NO_IMAGE_SET Бак гидростанции
Нет данных о товаре
 1
2-20
420.06.02.20.00
 COM_VIRTUEMART_NO_IMAGE_SET Уровнемер визуальный
Нет данных о товаре
 1
2-21
00.02.04.04.21
 COM_VIRTUEMART_NO_IMAGE_SET Винт
М8х20
Нет данных о товаре
 10
2-22
00.02.04.04.54
 COM_VIRTUEMART_NO_IMAGE_SET Винт
М12х20
Нет данных о товаре
 8
2-23
00.02.04.04.09
 COM_VIRTUEMART_NO_IMAGE_SET Винт
М4х10
Нет данных о товаре
 3
2-24
00.02.04.04.55
 COM_VIRTUEMART_NO_IMAGE_SET Винт
М5х90
Нет данных о товаре
 4
2-25
00.02.04.04.56
 COM_VIRTUEMART_NO_IMAGE_SET Винт
М5х40
Нет данных о товаре
 2

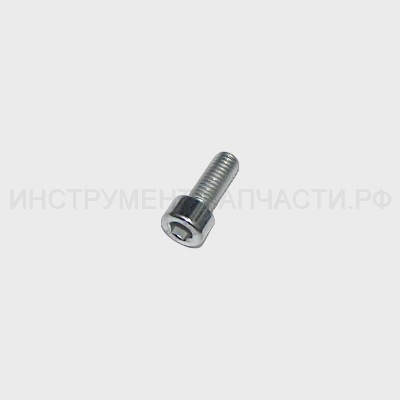

2-26 00.02.04.04.03 COM_VIRTUEMART_NO_IMAGE_SET Винт М6х16
Винт
М6х16
В наличии
4
2 30.00
2-27
420.06.02.27.00
 COM_VIRTUEMART_NO_IMAGE_SET Удлинитель
Нет данных о товаре
 1

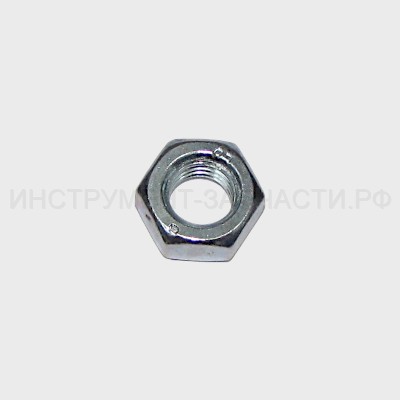

2-28 00.02.01.01.15 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М12
В наличии
5
2 20.00
2-29
420.06.02.29.00
 COM_VIRTUEMART_NO_IMAGE_SET Крышка бака
Нет данных о товаре
 1
2-30
420.06.02.30.00
 COM_VIRTUEMART_NO_IMAGE_SET Датчик температуры гидростанции
Термореле 65-75°С
Нет данных о товаре
 1
2-31
420.06.02.31.00
 COM_VIRTUEMART_NO_IMAGE_SET Прокладка картонная
Нет данных о товаре
 1
420.06.02.50.00
 COM_VIRTUEMART_NO_IMAGE_SET Масло гидравлическое индустриальное
Gazpromneft HLP-32
Нет данных о товаре
 30л
3
422.02.11.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Штуцер SM G3/8”-SM G3/8”
Нет данных о товаре
 16
4
422.02.11.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо уплотнительное
USIT R 3/8"
Нет данных о товаре
 42
5
420.06.03.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Гидроцилиндр рабочий
Нет данных о товаре
 1
6
420.06.03.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Серьга гидроцилиндра
Нет данных о товаре
 1
7
420.06.03.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Гайка
М18
Нет данных о товаре
 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
8(D)
420.06.04.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Головка плунжерная вертикальная насосная DN 15
Рис.6
Нет данных о товаре
 2
D-1
420.06.04.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо нажимное манжет корпуса
Нет данных о товаре
 1
420.06.04.30.00
 COM_VIRTUEMART_NO_IMAGE_SET Комплект прокладок
Поз D-2, D-3
Нет данных о товаре
 1
D-2
420.06.04.31.00
 COM_VIRTUEMART_NO_IMAGE_SET Манжета шевронная (корпус)
Верхний набор прокладок
Нет данных о товаре
 4
D-3
420.06.04.32.00
 COM_VIRTUEMART_NO_IMAGE_SET Манжета шевронная (шток)
Нижний набор прокладок
Нет данных о товаре
 6
D-4
420.06.04.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Грундбукса корпуса
Нет данных о товаре
 1
D-5
420.06.00.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Клей - LOCTITE 242
Нет данных о товаре
D-8
420.06.04.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Корпус (низ)
Нет данных о товаре
 1
D-9
420.06.04.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
Нет данных о товаре
 1
D-10
420.06.04.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Корпус клапана
Нет данных о товаре
 1
D-11
420.06.04.07.00
 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
Нет данных о товаре
 2
D-12
420.06.04.08.00
 COM_VIRTUEMART_NO_IMAGE_SET Седло клапана
Нет данных о товаре
 1
D-13
420.06.04.09.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо нажимное манжет штока
Нет данных о товаре
 1
D-14
420.06.04.10.00
 COM_VIRTUEMART_NO_IMAGE_SET Грундбукса штока
Нет данных о товаре
 1
D-15
420.06.04.11.00
 COM_VIRTUEMART_NO_IMAGE_SET Гайка нажимная штока
Нет данных о товаре
 1
D-16
420.06.04.12.00
 COM_VIRTUEMART_NO_IMAGE_SET Контргайка
Нет данных о товаре
 1
D-17
420.06.04.13.00
 COM_VIRTUEMART_NO_IMAGE_SET Проушина
Нет данных о товаре
 1
D-18
420.06.04.14.00
 COM_VIRTUEMART_NO_IMAGE_SET Гильза
Нет данных о товаре
 1
D-19
420.06.04.15.00
 COM_VIRTUEMART_NO_IMAGE_SET Корпус (верх)
Нет данных о товаре
 1
D-20
420.06.04.16.00
 COM_VIRTUEMART_NO_IMAGE_SET Втулка направляющая
Нет данных о товаре
 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
D-21
420.06.04.17.00
 COM_VIRTUEMART_NO_IMAGE_SET Шток
Нет данных о товаре
 1
D-22
420.06.04.18.00
 COM_VIRTUEMART_NO_IMAGE_SET Гайка нажимная (чаша)
Нет данных о товаре
 1
D-23
420.06.04.20.00
 COM_VIRTUEMART_NO_IMAGE_SET Штуцер (рукава заборного)
Нет данных о товаре
 1
D-24
420.06.04.21.00
 COM_VIRTUEMART_NO_IMAGE_SET Гайка гильзы
Нет данных о товаре
 1
D-25
420.06.04.22.00
 COM_VIRTUEMART_NO_IMAGE_SET Контргайка
Нет данных о товаре
 1
D-26
420.06.04.23.00
 COM_VIRTUEMART_NO_IMAGE_SET Седло клапана обратного
Нет данных о товаре
 1
D-27
420.06.04.24.00
 COM_VIRTUEMART_NO_IMAGE_SET Прокладка обратного клапана
Нет данных о товаре
 4
D-28
420.06.04.25.00
 COM_VIRTUEMART_NO_IMAGE_SET Гайка
Нет данных о товаре
 2
D-29
420.06.04.26.00
 COM_VIRTUEMART_NO_IMAGE_SET Контргайка проушины
Гайка М16х1,5-6Н.05.016 ГОСТ 5916-70 (DIN 439)
Нет данных о товаре
 1
D-31
420.06.04.27.00
 COM_VIRTUEMART_NO_IMAGE_SET Шарик штока
Шарик 12,7 ТУ 37.006.103-79
Нет данных о товаре
 1
D-32
420.06.04.28.00
 COM_VIRTUEMART_NO_IMAGE_SET Шарик обратного клапана
Шарик 19,84 ТУ 37.006.103-79
Нет данных о товаре
 1
9
420.06.04.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Серьга насоса
Нет данных о товаре
 2
A
420.06.05.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Нагреватель правый
Рис.3
Нет данных о товаре
 1
A-10
420.06.05.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Колба нагревателя правая
Труба Ø45, L=410
Нет данных о товаре
 1
A-11
420.06.05.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Колба нагревателя верхняя правая
Труба Ø45, L=410
Нет данных о товаре
 1
A-12
422.02.11.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Адаптер укороченный
BSP(Ш)3/8"-BSP(Г)3/8"
Нет данных о товаре
 2
A-13
420.06.05.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Крышка задняя
Нет данных о товаре
 4
A-14 + A-15
420.02.05.04.00
 COM_VIRTUEMART_NO_IMAGE_SET ТЭН в сборе
Нет данных о товаре
 4
A-14
420.02.05.03.00
 COM_VIRTUEMART_NO_IMAGE_SET ТЭН
N=1,5 кВт, U=220В.
Нет данных о товаре
 4
A-15
420.06.05.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
 4
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A-16
420.06.05.07.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо уплотнительное
27х38х1.5
Нет данных о товаре
 8
A-17
420.02.05.08.00
 COM_VIRTUEMART_NO_IMAGE_SET Хомут крепления нагревателя
Ø48
Нет данных о товаре
 8
A-18
420.05.05.09.00
 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн крепления нагревателя-инвертора
Нет данных о товаре
 2
A-19
420.05.05.10.00
 COM_VIRTUEMART_NO_IMAGE_SET Муфта защитная
Чехол ВАЗ-2101-07 рычага перекл. передач внутренний
Нет данных о товаре
 4
A-20
420.05.05.11.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо прижимное
Нет данных о товаре
 2
420.05.05.14.00
 COM_VIRTUEMART_NO_IMAGE_SET Датчик температурный в сборе
Поз. А-20+А-21+А-22
Нет данных о товаре
 2
A-21
420.05.05.12.00
 COM_VIRTUEMART_NO_IMAGE_SET Датчик температурный
Термопреобразователь сопротивления ДТС104-50М.В3.60/1,5
Нет данных о товаре
 2
92
422.02.11.02.01
 COM_VIRTUEMART_NO_IMAGE_SET Штуцер укороченный
BSP(Ш)3/8"-BSP(Ш)3/8"
Нет данных о товаре
 8
A-22
420.05.05.13.00
 COM_VIRTUEMART_NO_IMAGE_SET Гайка
3/8”
Нет данных о товаре
 2
B
420.06.06.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Нагреватель левый
Рис.4
Нет данных о товаре
 1
B-23
420.06.05.01.00-01
 COM_VIRTUEMART_NO_IMAGE_SET Колба нагревателя левая
Труба Ø45 L=410
Нет данных о товаре
 1
B-24
420.06.05.02.00-01
 COM_VIRTUEMART_NO_IMAGE_SET Колба нагревателя верхняя левая
Труба Ø45 L=410
Нет данных о товаре
 1
B-25
420.05.05.09.00-01
 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн крепления нагревателя
Нет данных о товаре
 2
26
420.02.08.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Радиатор охлаждения масла
Нет данных о товаре
 1
27
420.06.08.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн крепления радиатора верхний
Нет данных о товаре
 1
28
420.06.08.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн крепления радиатора нижний
Нет данных о товаре
 1
29
420.06.08.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Втулка-проставка под кронштейн
L=52мм
Нет данных о товаре
 2
30
420.06.08.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Штуцер SM G1”-SM G3/8”
Адаптер BSP(Ш)1"-BSP(Ш)3/8" Короткий
Нет данных о товаре
 1
31
420.06.08.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Штуцер SM G1”-SM G3/8”
Адаптер BSP(Ш)1"-BSP(Ш)3/8"
Нет данных о товаре
 1
32
420.06.08.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо уплотнительное USITR-16 (1")
USITR-16 (1")
Нет данных о товаре
 2
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
C
420.06.09.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Распределительный блок в сборе
Рис.5
Нет данных о товаре
 1
C-33
420.06.09.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Распределительный блок
Нет данных о товаре
 1
93
420.02.09.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Адаптер SM G3/8”-SF G3/8”
BSP(Ш)3/8"-BSP(Г)3/8"
Нет данных о товаре
 6
C-34
420.02.09.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Адаптер тройник
BSP(Г)3/8"-BSP(Ш)3/8"-BSP(Ш)3/8"
Нет данных о товаре
 2
C-35
420.02.09.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Предохранительный клапан
VMDL2002B1
Нет данных о товаре
 2
C-36
420.02.09.15.00
 COM_VIRTUEMART_NO_IMAGE_SET Датчик давления
Нет данных о товаре
 2
C-37
420.02.09.08.00
 COM_VIRTUEMART_NO_IMAGE_SET Кран шаровый двухходовый
RSAP2V02FF или RS 2 VIE 3/8 FF
Нет данных о товаре
 4
C-38
420.02.09.09.00
 COM_VIRTUEMART_NO_IMAGE_SET Манометр гидравлический 315 бар G¼
MR.063.315.1/4 ILX6305RL0/315
Нет данных о товаре
 2
C-39
420.02.09.10.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо уплотнительное
Нет данных о товаре
 2
C-40
420.02.09.11.00
 COM_VIRTUEMART_NO_IMAGE_SET Штуцер ввертной
G 3/8-М18х1,5
Нет данных о товаре
 2
C-41
420.02.09.12.00
 COM_VIRTUEMART_NO_IMAGE_SET Адаптер для подключения манометра ввертной
М18х1,5(Г) - G1/4(Ш)
Нет данных о товаре
 2
C-43
420.02.09.16.00
 COM_VIRTUEMART_NO_IMAGE_SET Адаптер под датчик давления
Нет данных о товаре
 2
C-44
420.02.09.14.00
 COM_VIRTUEMART_NO_IMAGE_SET РВД обратного клапана
Нет данных о товаре
 2
C-45
420.02.09.14.01
 COM_VIRTUEMART_NO_IMAGE_SET Болт Bandjo
BANJO BOLT (3/8”)
Нет данных о товаре
 2
46
420.02.10.00.00
 COM_VIRTUEMART_NO_IMAGE_SET РВД гидростанция-гидроцилиндр №1
L=820
Нет данных о товаре
 1
47
420.02.11.00.00
 COM_VIRTUEMART_NO_IMAGE_SET РВД гидростанция-гидроцилиндр №2
L=850
Нет данных о товаре
 1
48
420.02.12.00.00
 COM_VIRTUEMART_NO_IMAGE_SET РВД насос-нагреватель (правый)
L=295
Нет данных о товаре
 1
48*
420.02.12.01.00
 COM_VIRTUEMART_NO_IMAGE_SET РВД насос-нагреватель (левый)
L=295
Нет данных о товаре
 1
49
420.02.13.00.00
 COM_VIRTUEMART_NO_IMAGE_SET РВД нагреватель-распределительный блок
L=495
Нет данных о товаре
 1
50
420.02.13.01.00
 COM_VIRTUEMART_NO_IMAGE_SET распределительный блок
L=860
Нет данных о товаре
 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
51
420.02.14.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Рукав гидростанция-радиатор
Ø13х21 L=530
Нет данных о товаре
 1
52
420.02.15.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Рукав гидростанция-радиатор
Ø13х21 L=400
Нет данных о товаре
 1
53
422.06.33.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Рама насосная
Нет данных о товаре
 1
56
422.06.33.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Платформа направляющей в сборе
Поз. 56,57,100
Нет данных о товаре
 2
58
422.06.33.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Шток успокоителя
Нет данных о товаре
 2
59
422.06.33.07.00
 COM_VIRTUEMART_NO_IMAGE_SET Перемычка штоков
Нет данных о товаре
 1
60
422.06.33.08.00
 COM_VIRTUEMART_NO_IMAGE_SET Защитный кожух
Нет данных о товаре
 1
61
422.06.27.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Ось насосов
Нет данных о товаре
 1
62
422.06.16.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Втулка оси насосов
Нет данных о товаре
 2
63
422.06.17.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо пружинное стопорное
Кольцо А20 ГОСТ 13942-86
Нет данных о товаре
 4
64
422.06.18.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Палец насоса
Нет данных о товаре
 2
65
420.06.20.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Серьга крепления насоса
Нет данных о товаре
 1
66
420.06.21.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Пульт управления
Нет данных о товаре
 1
67
420.06.00.03.00-01
 COM_VIRTUEMART_NO_IMAGE_SET Угол крепления ПУ левый
Нет данных о товаре
 1
68
420.06.00.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Угол крепления ПУ правый
Нет данных о товаре
 1
69
420.06.22.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Ось датчиков
L=380мм
Нет данных о товаре
 1
70
420.02.22.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Хомут
Ø50,8
Нет данных о товаре
 2
71
420.02.22.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Индуктивный датчик
Нет данных о товаре
 2
72
420.06.22.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн крепления индуктивного датчика
Нет данных о товаре
 2
73
420.06.25.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Стакан
Нет данных о товаре
 2
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
74
420.05.26.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Щит боковой левый
Нет данных о товаре
 1
75
420.05.27.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Щит боковой правый
Нет данных о товаре
 1
76
420.05.28.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Щит задний
Нет данных о товаре
 1
77
420.05.29.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн крепления щита
Лента 15мм S=2 L=30
Нет данных о товаре
 10
78
420.06.32.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Колесо заднее
Нет данных о товаре
 2
79 246.02.00.23.00 COM_VIRTUEMART_NO_IMAGE_SET Колесо переднее со стопором в сборе
Колесо переднее со стопором
Нет в наличии
 2 760.00
80
420.06.31.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Заглушка пластиковая
Ø38
Нет данных о товаре
 2
81
259.1.0.00
 COM_VIRTUEMART_NO_IMAGE_SET Источник тока для РВД
Нет данных о товаре
 1
94
422.06.33.09.00
 COM_VIRTUEMART_NO_IMAGE_SET Шайба под перемычку штоков
Нет данных о товаре
 2
95
420.04.00.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Вилка
IEK (ССИ-025) 32А-6ч/IP44 380-415В
Нет данных о товаре
 1
96
422.02.04.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Штуцер SM G1/2”-SM G3/8”
Адаптер BSP(Ш)1/2”-BSP(Ш)3/8”
Нет данных о товаре
 2
97
420.02.04.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо уплотнительное
USIT R 1/2"
Нет данных о товаре
 2
98
420.06.00.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Скотч алюминиевый
Теплоэкран
Нет данных о товаре
 7 м
99
420.06.00.05.00
 COM_VIRTUEMART_NO_IMAGE_SET Гайка оси насосов
М20
Нет данных о товаре
 2
100
420.06.00.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Втулка направляющая
Нет данных о товаре
 2
Рис.7
422.06.25.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Контур забора и рециркуляции компонента
Рис.7
Нет данных о товаре
 2
82
422.06.25.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Адаптер SF G3/4”-SF G3/8”
BSP(Ш)3/4"-BSP(Ш)3/8"
Нет данных о товаре
 1
83
422.02.14.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Прямой фитинг
BSP 3/8" ISO 8434-2 (SAE j514) отпиливается
Нет данных о товаре
 1
84
422.06.22.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Трубка контура рециркуляции
Труба Ø12, L=1100
Нет данных о товаре
 1
422.06.24.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Зажимное кольцо шланга заборного
Поз. 85,86,87
Нет данных о товаре
 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
85
422.06.24.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Футорка
2" на 3/4"
Нет данных о товаре
 1
86
422.06.25.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Пневмодроссель с глушителем
1/8"
Нет данных о товаре
 1
87
422.06.24.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø27х3мм
Нет данных о товаре
 1
88
422.06.20.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Приемник в сборе
Нет данных о товаре
 1
89
420.02.25.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Шланг забора компонента
Ø32,5, L=3м
Нет данных о товаре
 1
90
420.02.25.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Хомут
Ø25-40
Нет данных о товаре
 2
91
420.02.26.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Рукав высокого давления
SAE 100 R8 3/8" max w.p. 280 BAR (DIN EN 853), L=3000мм
Нет данных о товаре
 1
Рис.8
420.06.21.00.00
 COM_VIRTUEMART_NO_IMAGE_SET Пульт управления
ПУР-Б 380
Рис.8
Нет данных о товаре
1
420.06.21.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Щит с монтажной панелью
Нет данных о товаре
 1
2
420.06.21.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Выключатель автоматический дифференциальный
3п+N 25А 30мА АВДТ-34 C
Нет данных о товаре
 1
3
420.06.21.07.00
 COM_VIRTUEMART_NO_IMAGE_SET Выключатель автоматический трехполюсный
3п 10А С
Нет данных о товаре
 1
4
420.06.21.08.00
 COM_VIRTUEMART_NO_IMAGE_SET Выключатель автоматический однополюсный
1п 16А С
Нет данных о товаре
 3
5
420.06.21.09.00
 COM_VIRTUEMART_NO_IMAGE_SET Контактор модульный
КМ40-40 4п 40А
Нет данных о товаре
 1
6
420.06.21.10.00
 COM_VIRTUEMART_NO_IMAGE_SET Контактор модульный
КМ25-40 4п 25А
Нет данных о товаре
 1
7
420.06.21.12.00
 COM_VIRTUEMART_NO_IMAGE_SET Контактор модульный
КМ20-20 АС
Нет данных о товаре
 3
8
420.06.21.13.00
 COM_VIRTUEMART_NO_IMAGE_SET Блок питания
24 В
Нет данных о товаре
 1
9
420.06.21.14.00
 COM_VIRTUEMART_NO_IMAGE_SET Универсальная клемма с держателем предохранителя
(5х20мм)
Нет данных о товаре
 7
10
420.06.21.15.00
 COM_VIRTUEMART_NO_IMAGE_SET Предохранитель цилиндрический стеклянный
5х20мм 3А
Нет данных о товаре
 1
11
420.06.21.16.00
 COM_VIRTUEMART_NO_IMAGE_SET Предохранитель цилиндрический стеклянный
5х20мм 1А
Нет данных о товаре
 6
12
420.06.21.17.00
 COM_VIRTUEMART_NO_IMAGE_SET Проходные клеммы с винтовыми зажимами
UT1-2.5(T)GREY
Нет данных о товаре
 9
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
13
420.06.21.18.00
 COM_VIRTUEMART_NO_IMAGE_SET Заземляющие клеммы с винтовыми зажимами
Нет данных о товаре
 3
14
420.06.21.19.00
 COM_VIRTUEMART_NO_IMAGE_SET Проходные клеммы с винтовыми
UT1-2.5/2(T)GREY
Нет данных о товаре
 15
15
420.06.21.20.00
 COM_VIRTUEMART_NO_IMAGE_SET Кабельный ввод ( гермоввод, сальник )
IP54. PG-9
Нет данных о товаре
 6
16
420.06.21.21.00
 COM_VIRTUEMART_NO_IMAGE_SET Кабельный ввод ( гермоввод, сальник )
IP54. PG-13,5
Нет данных о товаре
 6
17
420.06.21.22.00
 COM_VIRTUEMART_NO_IMAGE_SET Кабельный ввод ( гермоввод, сальник )
IP54. PG-21
Нет данных о товаре
 1
18
420.06.21.23.00
 COM_VIRTUEMART_NO_IMAGE_SET Маркировка клеммных групп
Нет данных о товаре
 9
19
420.06.21.24.00
 COM_VIRTUEMART_NO_IMAGE_SET Упор на DIN-рейку
E/1(T) (серый)
Нет данных о товаре
 20
20
420.06.21.25.00
 COM_VIRTUEMART_NO_IMAGE_SET Шина нулевая
KSN-1-7х9-16
Нет данных о товаре
 1
21
420.06.21.26.00
 COM_VIRTUEMART_NO_IMAGE_SET Шина изолированная
KSN-6-6х9-08
Нет данных о товаре
 1
22
420.06.21.27.00
 COM_VIRTUEMART_NO_IMAGE_SET Терморегулятор
ОВЕН ТРМ500
Нет данных о товаре
 2
23
420.06.21.28.00
 COM_VIRTUEMART_NO_IMAGE_SET Измеритель-регулятор двухканальный
2ТРМ1
Нет данных о товаре
 1
24
420.06.21.29.00
 COM_VIRTUEMART_NO_IMAGE_SET Головки переключателей короткая ручка
2 положения фикс.
Нет данных о товаре
 7
25
420.06.21.30.00
 COM_VIRTUEMART_NO_IMAGE_SET Основание с 1 блок-контактами
1NO
Нет данных о товаре
 7
26
420.06.21.31.00
 COM_VIRTUEMART_NO_IMAGE_SET Блок-контакт
1NO
Нет данных о товаре
 2
27
420.06.21.32.00
 COM_VIRTUEMART_NO_IMAGE_SET Блок-контакт
1NС
Нет данных о товаре
 1
28
420.06.21.33.00
 COM_VIRTUEMART_NO_IMAGE_SET Головка кнопки управления с грибовидным толкателем
Нет данных о товаре
 1
29
420.06.21.34.00
 COM_VIRTUEMART_NO_IMAGE_SET Основание с 1 блок-контактом
Нет данных о товаре
 1
30
420.06.21.35.00
 COM_VIRTUEMART_NO_IMAGE_SET Сигнальные лампа зеленая
24V DC
Нет данных о товаре
 1
31
420.06.21.36.00
 COM_VIRTUEMART_NO_IMAGE_SET Сигнальная лампа белая
220V AC
Нет данных о товаре
 1
32
420.06.21.37.00
 COM_VIRTUEMART_NO_IMAGE_SET Сигнальные лампа зеленая
220V AC
Нет данных о товаре
 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
33
420.06.21.38.00
 COM_VIRTUEMART_NO_IMAGE_SET Сигнальные лампа желтая
220V AC
Нет данных о товаре
 3
34
420.06.21.39.00
 COM_VIRTUEMART_NO_IMAGE_SET Плата триггера гидроцилиндра
Нет данных о товаре
 1
35
420.06.21.40.00
 COM_VIRTUEMART_NO_IMAGE_SET Резистор
50 Ом
Нет данных о товаре
 2
Рис.9
COM_VIRTUEMART_NO_IMAGE_SET Узел пистолета модели MASTER II в стандартном исполнении
Рис.9
Нет данных о товаре
 1
1
GU-02107
 COM_VIRTUEMART_NO_IMAGE_SET Крепежная гайка
Нет данных о товаре
 1
2
TN-00218
 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо
Нет данных о товаре
 1
3
GU-02108-00
 COM_VIRTUEMART_NO_IMAGE_SET Смесительный узел
Нет данных о товаре
 1
4
См. СП камер смешивания
 COM_VIRTUEMART_NO_IMAGE_SET Диффузор (распылитель)
Нет данных о товаре
 1
5
TN-00096
 COM_VIRTUEMART_NO_IMAGE_SET Пресс-масленка
Нет данных о товаре
 1
6
GU-03012
 COM_VIRTUEMART_NO_IMAGE_SET Уплотнение узла ввода компонентов
Нет данных о товаре
 2
7
GU-02020-00
 COM_VIRTUEMART_NO_IMAGE_SET Узел ручного клапана
Нет данных о товаре
 2
8
RA-00005
 COM_VIRTUEMART_NO_IMAGE_SET Фитинг с накидной гайкой для подвода компонента R (полиол)
Нет данных о товаре
 1
9
RA-00006
 COM_VIRTUEMART_NO_IMAGE_SET Фитинг с накидной гайкой для подвода компонента A (изоцианат)
Нет данных о товаре
 1
10
GU-02103
 COM_VIRTUEMART_NO_IMAGE_SET Корпус бокового узла компонента R (полиол)
Нет данных о товаре
 1
11
GU-02031
 COM_VIRTUEMART_NO_IMAGE_SET Набор металлических уплотнений в сборе с поз.11В для смесительных камер размера 0, 1, 2, 3
Нет данных о товаре
 2
11
GU-02049
 COM_VIRTUEMART_NO_IMAGE_SET Набор металлических уплотнений в сборе с поз.11В для смесительных камер размера 4,5
Нет данных о товаре
 2
11А
GU-02031-03
 COM_VIRTUEMART_NO_IMAGE_SET Набор металлических уплотнений для смесительных камер размера 0, 1, 2, 3
Нет данных о товаре
 2
11А
GU-02049-02
 COM_VIRTUEMART_NO_IMAGE_SET Набор металлических уплотнений для смесительных камер размера 4, 5
Нет данных о товаре
 2
11В
OR-00024
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение (включено в поз. № 11)
Нет данных о товаре
 2
13
GU-02113-00
 COM_VIRTUEMART_NO_IMAGE_SET Обратный клапан
Нет данных о товаре
 2
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
14
SP-00005
 COM_VIRTUEMART_NO_IMAGE_SET Пружина обратного клапана
Нет данных о товаре
 2
15
GU-02112-40/80
 COM_VIRTUEMART_NO_IMAGE_SET Фильтр с ячейкой 40/80 mesh (0,42/0,18мм)
Нет данных о товаре
 2
16
OR-00036
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение
Нет данных о товаре
 2
17
RA-00211
 COM_VIRTUEMART_NO_IMAGE_SET Стопор
Нет данных о товаре
 2
18
OR-00069
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение
Нет данных о товаре
 2
19
RA-00241
 COM_VIRTUEMART_NO_IMAGE_SET Защитная заглушка стопора
Нет данных о товаре
 2
20
GU-02102
 COM_VIRTUEMART_NO_IMAGE_SET Корпус бокового узла компонента A (изоцианат)
Нет данных о товаре
 1
21(#1)
GU-02102-00
 COM_VIRTUEMART_NO_IMAGE_SET Боковой узел компонента А (изоцианат) для смесительных камер размера 0, 1, 2, 3
Нет данных о товаре
 1
21(#1)
GU-02102-01
 COM_VIRTUEMART_NO_IMAGE_SET Боковой узел компонента А (изоцианат) для смесительных камер размера 4, 5
Нет данных о товаре
 1
22(#2)
GU-02103-00
 COM_VIRTUEMART_NO_IMAGE_SET Боковой узел компонента R (полиол) для смесительных камер размера 0, 1, 2, 3
Нет данных о товаре
 1
22(#2)
GU-02103-01
 COM_VIRTUEMART_NO_IMAGE_SET Боковой узел компонента R (полиол) для смесительных камер размера 4, 5
Нет данных о товаре
 1
23
GU-02115-00
 COM_VIRTUEMART_NO_IMAGE_SET Соединительная площадка
Нет данных о товаре
 1
24
GU-04036
 COM_VIRTUEMART_NO_IMAGE_SET Винт соединительной площадки
Нет данных о товаре
 1
25
RA-00125
 COM_VIRTUEMART_NO_IMAGE_SET Защитная заглушка пресс-масленки
Нет данных о товаре
 1
26
OR-00055
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение
Нет данных о товаре
 1
Рис.10
COM_VIRTUEMART_NO_IMAGE_SET Узел пневмоцилиндра и рукоятки пистолета модели MASTER II
Рис.10
Нет данных о товаре
 1
1
GU-02129-02
 COM_VIRTUEMART_NO_IMAGE_SET Узел рукоятки пистолета со спусковым рычагом
Нет данных о товаре
 1
1.1
GU-02129-01
 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка пистолета с заглушками (*)
Нет данных о товаре
 1
1.1А
GU-02129-00
 COM_VIRTUEMART_NO_IMAGE_SET Обработанная и отполированная рукоятка пистолета без заглушек (О)
Нет данных о товаре
 1
1.1В
TN-00246
 COM_VIRTUEMART_NO_IMAGE_SET Заглушка (О)
Нет данных о товаре
 6
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1.2
TN-00235
 COM_VIRTUEMART_NO_IMAGE_SET Стопорный болт спускового рычага (*)
Нет данных о товаре
 1
1.3
GU-01035
 COM_VIRTUEMART_NO_IMAGE_SET Штифт спускового рычага (*)
Нет данных о товаре
 1
1.4
TN-00006
 COM_VIRTUEMART_NO_IMAGE_SET Стопорная шайба (*)
Нет данных о товаре
 1
1.5
GU-02132
 COM_VIRTUEMART_NO_IMAGE_SET Спусковой рычаг (*)
Нет данных о товаре
 1
1.6
GU-02131
 COM_VIRTUEMART_NO_IMAGE_SET Упорная гайка клапана спускового рычага (*)
Нет данных о товаре
 1
1.7
SP-00022
 COM_VIRTUEMART_NO_IMAGE_SET Пружина спускового рычага (*)
Нет данных о товаре
 1
1.8
OR-00079
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение (*)
Нет данных о товаре
 2
1.9
GU-02130
 COM_VIRTUEMART_NO_IMAGE_SET Золотник клапана спускового рычага (*)
Нет данных о товаре
 1
2
GU-02101
 COM_VIRTUEMART_NO_IMAGE_SET Корпус пневмоцилиндра двойного действия
Нет данных о товаре
 1
3
RA-00112
 COM_VIRTUEMART_NO_IMAGE_SET Штуцер для подвода сжатого воздуха (шестигранный)
Нет данных о товаре
 1
4
OR-00002
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение
Нет данных о товаре
 2
5
OR-00024
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение
Нет данных о товаре
 1
6
См. СП камер смешивания
 COM_VIRTUEMART_NO_IMAGE_SET Уплотнение смесительной камеры
Нет данных о товаре
 1
7
TN-00049
 COM_VIRTUEMART_NO_IMAGE_SET Болт с цилиндрической головкой
Нет данных о товаре
 2
8
TN-00214
 COM_VIRTUEMART_NO_IMAGE_SET Штифт
Нет данных о товаре
 2
9
См. СП камер смешивания
 COM_VIRTUEMART_NO_IMAGE_SET Смесительная камера
Нет данных о товаре
 1
10
GU-02010-00
 COM_VIRTUEMART_NO_IMAGE_SET Узел вала поршня двойного действия (#)
Нет данных о товаре
 1
10
GU-02010-01
 COM_VIRTUEMART_NO_IMAGE_SET Вал поршня двойного действия (включено в поз. №10)
Нет данных о товаре
 1
10
TN-00010
 COM_VIRTUEMART_NO_IMAGE_SET Болт (включено в поз. №10)
Нет данных о товаре
 1
11
OR-00028
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение
Нет данных о товаре
 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
12
TN-00093
 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо
Нет данных о товаре
 1
13
GU-02009
 COM_VIRTUEMART_NO_IMAGE_SET Плунжер
Нет данных о товаре
 1
14
OR-00026
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение
Нет данных о товаре
 1
15
SP-00007
 COM_VIRTUEMART_NO_IMAGE_SET Пружина плунжера
Нет данных о товаре
 1
16
TN-00092
 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо
Нет данных о товаре
 1
17
GU-02021
 COM_VIRTUEMART_NO_IMAGE_SET Крепежная скоба цилиндра
Нет данных о товаре
 1
18
TN-00002
 COM_VIRTUEMART_NO_IMAGE_SET Болт с цилиндрической головкой
Нет данных о товаре
 1
19
GU-02007
 COM_VIRTUEMART_NO_IMAGE_SET Блокиратор
Нет данных о товаре
 1
20
TN-00099
 COM_VIRTUEMART_NO_IMAGE_SET Болт без шляпки, с резьбой
Нет данных о товаре
 2
21
OR-00027
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение U-образного сечения
Нет данных о товаре
 1
22
OR-00029
 COM_VIRTUEMART_NO_IMAGE_SET Кольцевое уплотнение
Нет данных о товаре
 1
23
RA-00110
 COM_VIRTUEMART_NO_IMAGE_SET Штуцер подвода сжатого воздуха
Нет данных о товаре
 1
24
GU-02003
 COM_VIRTUEMART_NO_IMAGE_SET Крышка пневмоцилиндра
Нет данных о товаре
 1
25
GU-02008
 COM_VIRTUEMART_NO_IMAGE_SET Стопорный болт
Нет данных о товаре
 1
26
TN-00228
 COM_VIRTUEMART_NO_IMAGE_SET Невозвратный шарик
Нет данных о товаре
 1
27
SP-00021
 COM_VIRTUEMART_NO_IMAGE_SET Невозвратная пружина
Нет данных о товаре
 1
28
GU-02120
 COM_VIRTUEMART_NO_IMAGE_SET Стопор шарика
Нет данных о товаре
 1
29
SP-00008
 COM_VIRTUEMART_NO_IMAGE_SET Пружина блокиратора
Нет данных о товаре
 1
30
MA-00027
 COM_VIRTUEMART_NO_IMAGE_SET Шланг подвода сжатого воздуха
Нет данных о товаре
 1
31
RA-00109
 COM_VIRTUEMART_NO_IMAGE_SET Быстроразъемная муфта воздушного соединения
Нет данных о товаре
 1
1 1 2 2 3 3 3 3 4 4 4 4 4 4 5 5 6 6 7 7 9 9 9 9 A A B B 26 26 27 27 28 28 29 29 30 30 31 31 32 32 32 32 C C 46 46 47 47 48 48 48* 48* 49 49 50 50 51 51 52 52 53 53 56 56 58 58 59 59 60 60 61 61 62 62 63 63 63 63 64 64 65 65 66 66 67 67 68 68 69 69 70 70 71 71 72 72 73 73 73 73 74 74 75 75 76 76 77 77 77 77 78 78 78 78 79 79 80 80 81 81 94 94 95 95 96 96 97 97 99 99 100 100 82 82 83 83 84 84 85 85 86 86 87 87 88 88 89 89 90 90 91 91 91 91

Корзина

Ваша корзина пуста!

MAKITA | STIHL | ИНТЕРСКОЛ

Copyright © 2012-2022. All Rights Reserved.
