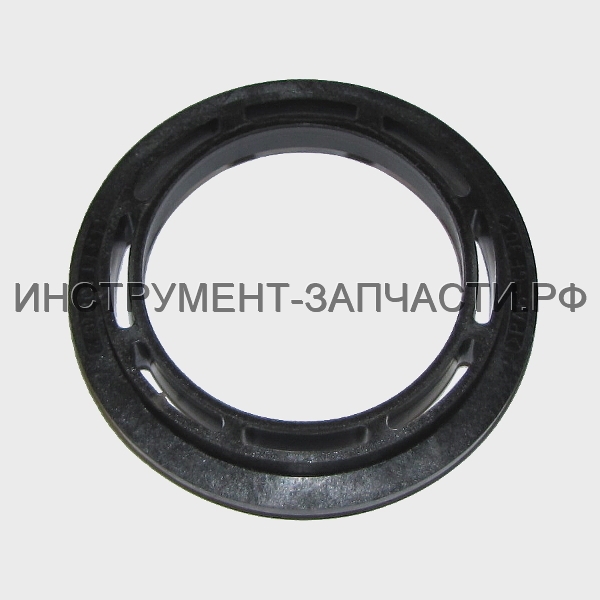

Дмитрий Кущев Схема и запчасти для отбойного молотка Makita HM1214C Рис. 1 Отбойный молоток HM1214C: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 001 424165-8 Колпачок для HM1203C Нет в наличии 1 200 ₽ 2 002 233973-4 Кольцевая пружина 26 Нет в наличии 1 80 ₽ 3 003 267386-7 Плоская шайба 30 Нет в наличии 1 480 ₽ 4 004 450894-7 Кожух муфты В наличии: 1 1 250 ₽ 5 005 262147-0 Резиновое кольцо 30 Нет в наличии 1 330 ₽ 6 006 324987-5 Муфта ствола Нет в наличии 1 1,500 ₽ 7 007 450895-5 Внутренний корпус Расцепляющий кожух Нет в наличии 1 380 ₽ 8 008 310279-8 Фиксатор инструмента Нет в наличии 2 1,000 ₽ 9 009 346015-6 Опора пружины Нет в наличии 1 310 ₽ 10 010 234086-4 Компрессионная пружина 56 Компрессионная пружина Нет в наличии 1 120 ₽ 11 011 961232-3 Стопорное кольцо WR-45 HR5001C В наличии: 4 1 130 ₽ 12 012 450893-9 Муфта Нет в наличии 1 270 ₽ 13 013 324969-7 Кольцо переключения Нет в наличии 1 2,800 ₽ 14 014 324988-3 Стопорное кольцо Нет в наличии 1 1,330 ₽ 15 015 266499-1 Болт M6х30 Болт M6X30 Нет в наличии 1 70 ₽ 16 016 451113-4 Кожух цилиндра Нет данных о товаре 1 17 017 233970-0 Кольцевая пружина 35 Нет в наличии 1 80 ₽ 18 018 158984-7 Цилиндр Нет в наличии 1 7,880 ₽ 18 018-1 141786-8 Цилиндр Нет в наличии 1 8,400 ₽ 19 019 266010-9 Болт M8х30 с внутр.шестигран. Болт с внутр.шестигран. M8X30 Нет в наличии 4 60 ₽ 20 020 262148-8 Резиновое кольцо 39 Нет в наличии 1 220 ₽ 21 021 267387-5 Плоская шайба 39 Нет в наличии 1 210 ₽ 22 022 213079-4 О-Кольцо 35,5 О-кольцо 35.5 Нет в наличии 1 160 ₽ 23 023 324985-9 Ствол Cтвол Нет в наличии 1 11,610 ₽ 24 024 213980-3 Х-Кольцо 21 Нет в наличии 1 660 ₽ 25 025 213431-6 Фторопластовое кольцо 28 В наличии: 4 1 1,370 ₽ 26 026 213394-6 О-кольцо 23 резиновое Нет в наличии 1 80 ₽ 27 027 325681-2 Боек Нет в наличии 1 1,720 ₽ 28 028 324993-0 Втулка Нет в наличии 1 520 ₽ 29 029 262149-6 Резиновое кольцо 24 Нет в наличии 1 470 ₽ 30 030 324993-0 Втулка Нет в наличии 1 520 ₽ 31 031 325680-4 Ударник Нет данных о товаре 1 32 032 213499-2 О-кольцо 31.5 Нет в наличии 1 1,300 ₽ 33 033 213581-7 О-кольцо 44 В наличии: 5 1 180 ₽ 34 034 331856-3 Цилиндр Нет в наличии 1 7,130 ₽ 35 035 451110-0 Цилиндрическая направляющая В наличии: 1 1 210 ₽ 36 036 234107-2 Компрессионная пружина 58 Нет в наличии 1 550 ₽ 37 037 451103-7 Направляющаяя противовеса Нет в наличии 1 410 ₽ 38 038 331854-7 Эксцентрик Вал противовес Нет в наличии 1 560 ₽ 39 039 234107-2 Компрессионная пружина 58 Нет в наличии 1 550 ₽ 40 040 325661-8 Втулка Нет в наличии 1 2,720 ₽ 41 041 231985-1 Кольцевая пружина 43 HR5001C В наличии: 8 1 90 ₽ 42 042 257297-4 Кольцо 45 Нет в наличии 1 400 ₽ 43 043 213510-0 О-кольцо 36 резиновое В наличии: 16 3 20 ₽ 44 044 268121-6 Шпилька 12 к HR5201C/HR5210C/ В наличии: 3 1 60 ₽ 45 045 213499-2 О-кольцо 31.5 Нет в наличии 1 1,300 ₽ 46 046 450961-8 Поршень В наличии: 2 1 680 ₽ 47 047 213149-9 О-кольцо 35 Нет в наличии 1 100 ₽ 48 048 450890-5 Шатун В наличии: 2 1 850 ₽ 49 049 268235-1 Шпилька 6 Нет в наличии 1 500 ₽ 50 050 213754-2 О-кольцо 71 резиновое Нет в наличии 1 130 ₽ 51 051 451115-0 Крышка редуктора Нет в наличии 1 1,870 ₽ 52 052 266499-1 Болт M6х30 Болт M6X30 Нет в наличии 6 70 ₽ 53 053 226699-5 Косозубая шестерня 52 Нет в наличии 1 2,130 ₽ 54 054 211256-2 Подшипник 17/40 Нет в наличии 1 420 ₽ 54 054* 211282-1 Подшипник 6203ZZ Замена(аналог) или составная часть для замены поз.054 Нет в наличии 1 230 ₽ 54 054* 211285-5 Подшипник 6203DDW Замена(аналог) или составная часть для замены поз.054 В наличии: 9 1 260 ₽ 54 054-1 211290-2 Подшипник 6203ZZ Нет в наличии 1 570 ₽ 55 055 213313-2 Сальник 20 HR2010/HR2410/13/ Нет в наличии 1 300 ₽ 56 056 267166-1 Плоская шайба 14 для HM0860C Нет в наличии 1 30 ₽ 57 057 226155-5 Шестерни в сборе 34-48 Нет в наличии 1 5,850 ₽ 58 058 212159-3 Игольчатый подшипник Нет в наличии 2 370 ₽ 59 059 267166-1 Плоская шайба 14 для HM0860C Нет в наличии 1 30 ₽ 60 060 424196-7 Сальник Нет в наличии 1 90 ₽ 61 061 158983-9 Корпус кривошипа в сборе Нет в наличии 1 19,020 ₽ 62 062 211327-5 Подшипник 20/52 Нет в наличии 1 1,020 ₽ 63 063 325659-5 Кривошип в сборе Нет в наличии 1 1,270 ₽ 64 064 325660-0 Втулка скольжения Нет в наличии 1 4,020 ₽ 65 065 212225-6 Игольчатый подшипник Нет в наличии 1 1,370 ₽ 66 066 325662-6 Шайба 8 Нет в наличии 1 160 ₽ 67 067 213754-2 О-кольцо 71 резиновое Нет в наличии 1 130 ₽ 68 068 268222-0 Шпилька 8 Нет в наличии 1 400 ₽ 69 069 158985-5 Корпус подшипника Нет в наличии 1 3,090 ₽ 70 070 213176-6 О-Кольцо 14 резиновое О-кольцо 14 резиновое Нет в наличии 1 20 ₽ 70 070* 213223-3 О-Кольцо 16 резиновое HR3200C Замена(аналог) или составная часть для замены поз.070 Нет в наличии 1 20 ₽ 71 071 451104-5 Колпачок Нет в наличии 1 150 ₽ 72 072 266087-4 Болт M6х25 шестигранный Болт шестигранный M6X25 Нет в наличии 3 50 ₽ 73 073 211032-4 Подшипник 608ZZ В наличии: 21 1 170 ₽ 74 074 962112-6 Стопорное кольцо R-22 Нет в наличии 1 40 ₽ 75 075 961004-6 Стопорное кольцо S-8 к 4341CT/ Нет в наличии 1 10 ₽ 76 076 213262-3 О-Кольцо 18 резиновое О-кольцо 18 резиновое Нет в наличии 1 30 ₽ 77 077 451108-7 Корпус фильтра Нет в наличии 1 280 ₽ 78 078 443147-1 Фильтр Нет в наличии 1 200 ₽ 79 079 213569-7 О-Кольцо 45 О-кольцо 45 В наличии: 14 1 50 ₽ 80 080 451109-5 Крышку корпуса фильтра Нет в наличии 1 120 ₽ 81 081 451116-8 Задняя крышка Нет в наличии 1 1,990 ₽ 82 082 266499-1 Болт M6х30 Болт M6X30 Нет в наличии 6 70 ₽ 83 083 331855-5 Сальник Маслоотрожательное кольцо Нет в наличии 1 100 ₽ 84 084 211249-9 Шариковый подшипник 6302 LLU Нет в наличии 1 880 ₽ 85 085 267397-2 Плоская шайба 15 Нет в наличии 1 30 ₽ 86 086 240003-4 Крыльчатка 60 для 2012NB Нет в наличии 1 140 ₽ 87 087 517838-1 Ротор 220-240В в сборе Ротор в сборе 220-240В Нет в наличии 1 10,460 ₽ 88 088 681642-5 Шайба для HR5001C/HM1202C/ Нет в наличии 1 820 ₽ 89 089 210059-1 Подшипник 10/26 6000DDW Подшипник 10/26 В наличии: 29 1 250 ₽ 89 089* 211061-7 Подшипник 10/26 Замена(аналог) или составная часть для замены поз.089 Нет в наличии 1 280 ₽ 89 089* 211088-7 Подшипник 6000DDW/ Замена(аналог) или составная часть для замены поз.089 Нет в наличии 1 300 ₽ 90 090 451107-9 Шайба Нет в наличии 1 110 ₽ 91 091 267809-5 Шайба 19 для HM1202C/HM1242C Нет в наличии 1 30 ₽ 92 092 451111-8 Защита статора Нет в наличии 1 210 ₽ 93 093 266095-5 Самонарез.винт PT5х55 фланец Самонарез. винт, фланец PT5X55 Нет в наличии 2 50 ₽ 93 093* 226111850 Винт Замена(аналог) или составная часть для замены поз.093 Нет в наличии 2 120 ₽ 94 094 636303-2 Cтатор в сборе для HR5211/ Нет в наличии 1 2,790 ₽ 95 095 451117-6 Корпус двигателя Корпус мотора Нет в наличии 1 1,280 ₽ 96 096 638447-4 Щеткодержатель для HR5211C В наличии: 1 1 810 ₽ 96 096-1 632D00-2 Блок щеткодержателей BRUSH HOLDER UNIT Нет в наличии 1 930 ₽ 97 097 194412-8 Угольные щетки CB-171 Угольные щетки СВ-171 Нет в наличии 1 690 ₽ 97 097-1 195844-2 Угольные щетки CB-175 Угольные щетки СВ-175 Нет в наличии 1 530 ₽ 98 098 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 4 10 ₽ 98 098* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.098 Нет в наличии 4 30 ₽ 98 098* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.098 Нет в наличии 4 20 ₽ 98 098* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.098 Нет в наличии 4 20 ₽ 98 098* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.098 Нет в наличии 4 80 ₽ 99 099 158986-3 Крышка контроллера в сборе Нет в наличии 1 970 ₽ 99 099-1 158986-3 Крышка контроллера в сборе Нет в наличии 1 970 ₽ 100 100 263027-3 Резиновая шпилька 4 Нет в наличии 1 30 ₽ 101 101 651423-1 Выключатель к 3706/3707/3708/ Нет в наличии 1 450 ₽ 102 102 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 2 10 ₽ 102 102* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.102 Нет в наличии 2 30 ₽ 102 102* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.102 Нет в наличии 2 20 ₽ 102 102* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.102 Нет в наличии 2 20 ₽ 102 102* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.102 Нет в наличии 2 80 ₽ 103 103 687169-3 Прижимная пластина Фиксатор кабеля для GA7020/ Нет в наличии 1 30 ₽ 104 104 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 1 10 ₽ 104 104* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.104 Нет в наличии 1 30 ₽ 104 104* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.104 Нет в наличии 1 20 ₽ 104 104* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.104 Нет в наличии 1 20 ₽ 104 104* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.104 Нет в наличии 1 80 ₽ 105 105 695123-3 Кабель сетевой в резиновой изоляции 1.5-2-4.0 Кабель резиновый 1.5-2-4.0 Нет в наличии 1 1,670 ₽ 106 106 682560-0 Усилитель кабеля 10 к GA9020/ В наличии: 1 1 150 ₽ 106 106* 682556-1 Усилитель кабеля 10 Замена(аналог) или составная часть для замены поз.106 Нет в наличии 1 80 ₽ 107 107 631883-3 Контроллер Нет в наличии 1 6,630 ₽ 107 107-1 631883-3 Контроллер Нет в наличии 1 6,630 ₽ 107 107-2 620226-4 Контроллер Задняя крышка корпуса Нет в наличии 1 6,830 ₽ 108 108 265490-6 Болт M4х16 с внутр.шестигран. Болт с внутр.шестигран. M4X16 Нет в наличии 2 30 ₽ 108 108* 266260-6 Болт M4х16 с внутр.шестигран. Замена(аналог) или составная часть для замены поз.108 Нет в наличии 2 30 ₽ 108 108-1 266834-3 Болт М4х18 Болт Нет в наличии 2 20 ₽ 109 109 232209-8 Плоская пружина для HM0860C Нет в наличии 1 20 ₽ 110 110 451112-6 Ползунковый рычаг выключателя Нет в наличии 1 230 ₽ 111 111 263027-3 Резиновая шпилька 4 Нет в наличии 2 30 ₽ 112 112 451105-3 Линза Нет в наличии 1 130 ₽ 113 113 451118-4 Рукоятка Нет в наличии 1 2,600 ₽ 114 114 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 1 10 ₽ 114 114* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.114 Нет в наличии 1 30 ₽ 114 114* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.114 Нет в наличии 1 20 ₽ 114 114* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.114 Нет в наличии 1 20 ₽ 114 114* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.114 Нет в наличии 1 80 ₽ 115 115 451106-1 Рычаг выключателя Нет в наличии 1 160 ₽ 116 116 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 1 10 ₽ 116 116* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.116 Нет в наличии 1 30 ₽ 116 116* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.116 Нет в наличии 1 20 ₽ 116 116* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.116 Нет в наличии 1 20 ₽ 116 116* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.116 Нет в наличии 1 80 ₽ 117 117 266499-1 Болт M6х30 Болт M6X30 Нет в наличии 4 70 ₽ 118 118 866749-0 HM1214C NAME PLATE Нет данных о товаре 1 119 119 451119-2 Крышка рукоятки Нет в наличии 1 1,290 ₽ 120 120 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 2 10 ₽ 120 120* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.120 Нет в наличии 2 30 ₽ 120 120* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.120 Нет в наличии 2 20 ₽ 120 120* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.120 Нет в наличии 2 20 ₽ 120 120* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.120 Нет в наличии 2 80 ₽ 121 121 265439-6 Болт M8х150 с шестигран.гол. Болт с шестигранной гол.M8X150 Нет в наличии 1 220 ₽ 122 122 417002-3 Втулка боковой рукоятки Нет в наличии 1 90 ₽ 123 123 318430-4 Основание рукоятки A Основание рукоятки Нет в наличии 1 960 ₽ 124 124 951166-8 Пружинный штифт 5-24 к LC1230/ Нет в наличии 1 30 ₽ 125 125 318431-2 Основание рукоятки B Основание рукоятки Нет в наличии 1 890 ₽ 126 126 417003-1 Боковая рукоятка для HR5001C/ Нет в наличии 1 1,230 ₽ 126 126* 416009-6 Боковая рукоятка HR4000C/5001/ Замена(аналог) или составная часть для замены поз.126 Нет в наличии 1 1,500 ₽ 127 127 417002-3 Втулка боковой рукоятки Нет в наличии 1 90 ₽ 128 128 252640-2 Барашковая гайка M8 HR4000C/ Барашковая гайка M8 HR4000C/ Нет в наличии 1 460 ₽ 129 129 135283-4 Боковая ручка 90 в сборе Нет данных о товаре 1 130 130 941051-3 Плоская шайба 4 к HM1307C Нет в наличии 2 10 ₽ 130 130-1 346546-5 Пластина Нет данных о товаре 2 Отбойный молоток HM1214C: Нет на рисунке № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 131 131 442180-0 Рулетка Нет данных о товаре 1 132 132 126096-4 CONTROLLER ASSEMBLY Нет данных о товаре 1 132 132-1 141804-2 CONTROLLER ASSEMBLY Нет данных о товаре 1 A01 A01 A-80787 комплектующие и аксессуары Нет данных о товаре 1 A02 A02 194659-4 Смазка Нет данных о товаре 1 A02-1 A02-1 194683-7 Смазка Нет данных о товаре 1 A02-2 A02-2 198175-8 GREASE VESSEL SET (FOR RUSSIA) Нет данных о товаре 1 A02-3 A02-3 198174-0 GREASE VESSEL SET (FOR RUSSIA) Нет данных о товаре 1 A03 A03 443122-7 Ткань для HR4001C/HR4011C/ Нет в наличии 1 540 ₽ A04 A04 824882-4 Пластик. чемодан для HM1214C Нет данных о товаре 1 A04 A04.10 162271-8 Защелка пласт.для кейса HM1213 <162271-8> Защелка пласт.для кейса HM1213 C10 Нет в наличии 2 170 ₽ A05 A05 809301-1 HM1214C PLASTIC CASE LABEL Нет данных о товаре 2 Кол-во: В корзину
