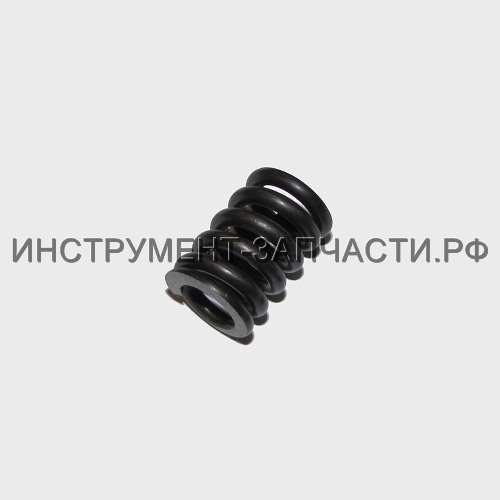

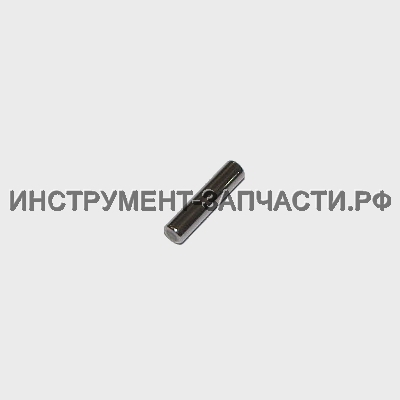

Дмитрий Кущев Схема и запчасти для отбойного молотка Makita HM1317CB Рис. 1 Отбойный молоток HM1317CB: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 001 266512-5 Установочный болт M10х142 Установочный болт M10X142 Нет в наличии 1 510 ₽ 2 002 163506-0 Боковая рукоятка Нет в наличии 1 2,700 ₽ 3 003 451331-4 Основание рукоятки Нет в наличии 1 100 ₽ 4 004 451331-4 Основание рукоятки Нет в наличии 1 100 ₽ 5 005 252654-1 Гайка с накаткой M10 Нет в наличии 1 310 ₽ 6 006 253194-2 Плоская шайба 5 2012NB/HM1303/ Нет в наличии 1 20 ₽ 7 007 922221-3 Болт с внутр.шестигран.М5х16 Болт с внутр.шестигран. М5Х16 Нет в наличии 1 30 ₽ 8 008 325895-3 Фиксатор инструмента Нет в наличии 1 15,630 ₽ 9 009 322477-2 Фиксатор инструмента к HM1800/ Нет в наличии 2 2,580 ₽ 10 010 256219-1 Шпилька 4 В наличии: 4 2 40 ₽ 11 011 951272-9 Пружинный штифт 8-40 HM1307CB Пружинный штифт 8-40 HM1303B/ Нет в наличии 2 70 ₽ 12 012 324238-6 Фиксатор инструмента к HM1800/ Нет в наличии 1 2,320 ₽ 13 013 331872-5 Ствол в сборе Нет в наличии 1 25,820 ₽ 14 014 266011-7 Болт M8х35 с внутр.шестигран. Болт с внутр.шестигран. M8X35 Нет в наличии 6 120 ₽ 15 015 233083-7 Компрессионная пружина 12 В наличии: 4 2 110 ₽ 16 016 322560-5 Стопорное кольцо для HM1307CB Стопорное кольцо для HM1200B/ Нет в наличии 2 880 ₽ 17 017 213720-9 О-кольцо 67 резиновое В наличии: 1 1 30 ₽ 18 018 262151-9 Уретановое кольцо 32 В наличии: 1 1 450 ₽ 19 019 257301-9 Кольцо 35 Нет в наличии 1 650 ₽ 20 020 257788-5 Втулка 43 Нет в наличии 1 3,030 ₽ 21 021 213569-7 О-Кольцо 45 О-кольцо 45 В наличии: 14 1 50 ₽ 22 022 213192-8 Х-Кольцо 36 Х-кольцо 36 Нет в наличии 1 450 ₽ 23 023 213150-4 О-Кольцо 36 О-кольцо 36 Нет в наличии 1 140 ₽ 24 024 325687-0 Боек Нет в наличии 1 2,940 ₽ 25 025 325683-8 Шайба 30 Нет в наличии 1 980 ₽ 26 026 424206-0 Резиновое кольцо Нет в наличии 1 950 ₽ 27 027 325684-6 Кольцо Kольцо Нет в наличии 1 1,220 ₽ 28 028 318458-2 Цилиндр Нет в наличии 1 7,260 ₽ 29 029 325685-4 Ударник Нет в наличии 1 1,690 ₽ 29 029-1 325685-4 Ударник Нет в наличии 1 1,690 ₽ 30 030 213193-6 О-Кольцо 42 О-кольцо 42 Нет в наличии 1 220 ₽ 31 031 233977-6 Кольцевая пружина 55 Нет в наличии 1 90 ₽ 32 032 331870-9 Цилиндр Нет в наличии 1 9,650 ₽ 33 033 451168-9 Втулка Нет в наличии 1 220 ₽ 34 034 234111-1 Компрессионная пружина 66 Нет в наличии 1 1,000 ₽ 35 035 265367-5 Болт M8х40 с внутр.шестигран. Болт с внутр.шестигранникM8X40 Нет в наличии 4 110 ₽ 36 036 451169-7 Направляющая противовеса Направляющаяя противовеса Нет в наличии 1 150 ₽ 37 037 331867-8 Балансир Нет в наличии 1 1,540 ₽ 38 038 451169-7 Направляющая противовеса Направляющаяя противовеса Нет в наличии 1 150 ₽ 39 039 234111-1 Компрессионная пружина 66 Нет в наличии 1 1,000 ₽ 40 040 331868-6 Втулка Нет в наличии 1 1,210 ₽ 41 041 233977-6 Кольцевая пружина 55 Нет в наличии 1 90 ₽ 42 042 213569-7 О-Кольцо 45 О-кольцо 45 В наличии: 14 1 50 ₽ 43 043 213569-7 О-Кольцо 45 О-кольцо 45 В наличии: 14 1 50 ₽ 44 044 256238-7 Шпилька 12 Нет в наличии 1 230 ₽ 45 045 213193-6 О-Кольцо 42 О-кольцо 42 Нет в наличии 1 220 ₽ 46 046 318459-0 Поршень Нет в наличии 1 2,390 ₽ 47 047 213569-7 О-Кольцо 45 О-кольцо 45 В наличии: 14 1 50 ₽ 48 048 451164-7 Шатун В наличии: 1 1 550 ₽ 49 049 268241-6 Штифт 6 Нет в наличии 1 70 ₽ 50 050 213806-9 О-Кольцо 90 резиновое О-кольцо 90 резиновое Нет в наличии 1 90 ₽ 51 051 318462-1 Крышка редуктора Нет в наличии 1 4,700 ₽ 52 052 266499-1 Болт M6х30 Болт M6X30 Нет в наличии 6 70 ₽ 53 053 227709-1 Косозубая шестерня 47 Косозуб. шестерня Нет в наличии 1 2,660 ₽ 54 054 211306-3 Подшипник 6204LLB Нет в наличии 1 770 ₽ 56 056 267166-1 Плоская шайба 14 для HM0860C Нет в наличии 1 30 ₽ 57 057 226156-3 Редуктор в сборе Нет в наличии 1 6,990 ₽ 58 058 212159-3 Игольчатый подшипник Нет в наличии 1 370 ₽ 59 059 262157-7 Нейлоновой кольцо 14 Нет в наличии 1 80 ₽ 60 060 212159-3 Игольчатый подшипник Нет в наличии 1 370 ₽ 61 061 267166-1 Плоская шайба 14 для HM0860C Нет в наличии 1 30 ₽ 62 062 424207-8 Резиновая прокладка Нет в наличии 1 120 ₽ 63 063 140056-2 Корпус редуктора Нет в наличии 1 23,270 ₽ 64 064 211373-8 Подшипник 6205LLU Нет в наличии 1 890 ₽ 65 065 331871-7 Кривошип Нет в наличии 1 1,940 ₽ 66 066 331869-4 Втулка скольжения Нет в наличии 1 5,560 ₽ 67 067 212264-6 Игольчатый подшипник Нет в наличии 1 1,200 ₽ 68 068 325686-2 Шайба 8 Нет в наличии 1 180 ₽ 69 069 213809-3 О-Кольцо 87 О-кольцо 87 Нет в наличии 1 190 ₽ 70 070 268240-8 Штифт 10 Нет в наличии 1 120 ₽ 71 071 140057-0 Корпус подшипника Нет в наличии 1 3,050 ₽ 72 072 961004-6 Стопорное кольцо S-8 к 4341CT/ Нет в наличии 1 10 ₽ 73 073 213261-5 О-Кольцо 17 резиновое О-кольцо 17 резиновое Нет в наличии 1 20 ₽ 73 073* 213207-1 О-Кольцо 16 резиновое Замена(аналог) или составная часть для замены поз.073 Нет в наличии 1 20 ₽ 74 074 265844-7 Болт M6х20 с внутр.шестигран. Болт с внутр.шестигран. M6X20 Нет в наличии 3 40 ₽ 75 075 211032-4 Подшипник 608ZZ В наличии: 23 1 170 ₽ 76 076 962112-6 Стопорное кольцо R-22 Нет в наличии 1 40 ₽ 77 077 443127-7 Фильтр Нет в наличии 1 60 ₽ 78 078 213758-4 О-Кольцо 74 О-кольцо 74 Нет в наличии 1 210 ₽ 79 079 451166-3 Рычаг переключения режимов Нет в наличии 1 260 ₽ 80 080 941051-3 Плоская шайба 4 к HM1307C Нет в наличии 2 10 ₽ 80 080-1 346546-5 Пластина Нет данных о товаре 2 81 081 451167-1 Задняя крышка корпуса двигател Нет в наличии 1 1,730 ₽ 82 082 266499-1 Болт M6х30 Болт M6X30 Нет в наличии 6 70 ₽ 83 083 331855-5 Сальник Маслоотрожательное кольцо Нет в наличии 1 100 ₽ 84 084 211249-9 Шариковый подшипник 6302 LLU Нет в наличии 1 880 ₽ 85 085 267397-2 Плоская шайба 15 Нет в наличии 1 30 ₽ 86 086 240003-4 Крыльчатка 60 для 2012NB Нет в наличии 1 140 ₽ 87 087 517788-0 Ротор 220-240В в сб. к HM1307 Ротор в сборе 220-240V HM1307 Нет в наличии 1 14,960 ₽ 88 088 681642-5 Шайба для HR5001C/HM1202C/ Нет в наличии 1 820 ₽ 89 089 210059-1 Подшипник 10/26 6000DDW Подшипник 10/26 В наличии: -13 1 250 ₽ 89 089* 211061-7 Подшипник 10/26 Замена(аналог) или составная часть для замены поз.089 Нет в наличии 1 280 ₽ 89 089* 211088-7 Подшипник 6000DDW/ Замена(аналог) или составная часть для замены поз.089 Нет в наличии 1 300 ₽ 90 090 451107-9 Шайба Нет в наличии 1 110 ₽ 91 091 267809-5 Шайба 19 для HM1202C/HM1242C Нет в наличии 1 30 ₽ 92 092 451111-8 Защита статора Нет в наличии 1 210 ₽ 93 093 266044-2 Самонарезающий винт 5х60 Самонарезающий винт 5X60 Нет в наличии 2 70 ₽ 94 094 636333-3 Cтатор в сбоpe 220-240В Нет в наличии 1 3,490 ₽ 95 095 451117-6 Корпус двигателя Корпус мотора Нет в наличии 1 1,280 ₽ 96 096 638447-4 Щеткодержатель для HR5211C В наличии: 1 1 810 ₽ 96 096-1 632D00-2 Блок щеткодержателей BRUSH HOLDER UNIT Нет в наличии 1 930 ₽ 97 097 194412-8 Угольные щетки CB-171 Угольные щетки СВ-171 Нет в наличии 1 690 ₽ 97 097-1 195844-2 Угольные щетки CB-175 Угольные щетки СВ-175 Нет в наличии 1 530 ₽ 98 098 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 4 10 ₽ 98 098* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.098 Нет в наличии 4 30 ₽ 98 098* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.098 Нет в наличии 4 20 ₽ 98 098* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.098 Нет в наличии 4 20 ₽ 98 098* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.098 Нет в наличии 4 80 ₽ 99 099 158986-3 Крышка контроллера в сборе Нет в наличии 1 970 ₽ 99 099-1 158986-3 Крышка контроллера в сборе Нет в наличии 1 970 ₽ 100 100 263027-3 Резиновая шпилька 4 Нет в наличии 1 30 ₽ 101 101 651423-1 Выключатель к 3706/3707/3708/ Нет в наличии 1 450 ₽ 102 102 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 2 10 ₽ 102 102* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.102 Нет в наличии 2 30 ₽ 102 102* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.102 Нет в наличии 2 20 ₽ 102 102* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.102 Нет в наличии 2 20 ₽ 102 102* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.102 Нет в наличии 2 80 ₽ 103 103 687169-3 Прижимная пластина Фиксатор кабеля для GA7020/ Нет в наличии 1 30 ₽ 104 104 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 1 10 ₽ 104 104* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.104 Нет в наличии 1 30 ₽ 104 104* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.104 Нет в наличии 1 20 ₽ 104 104* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.104 Нет в наличии 1 20 ₽ 104 104* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.104 Нет в наличии 1 80 ₽ 105 105 695123-3 Кабель сетевой в резиновой изоляции 1.5-2-4.0 Кабель резиновый 1.5-2-4.0 Нет в наличии 1 1,670 ₽ 106 106 682560-0 Усилитель кабеля 10 к GA9020/ В наличии: 1 1 150 ₽ 106 106* 682556-1 Усилитель кабеля 10 Замена(аналог) или составная часть для замены поз.106 Нет в наличии 1 80 ₽ 107 107 631920-3 Контроллер Нет в наличии 1 6,150 ₽ 107 107-1 631920-3 Контроллер Нет в наличии 1 6,150 ₽ 107 107-2 620230-3 Контроллер HM1317C Контроллер Нет в наличии 1 6,790 ₽ 108 108 265490-6 Болт M4х16 с внутр.шестигран. Болт с внутр.шестигран. M4X16 Нет в наличии 2 30 ₽ 108 108* 266260-6 Болт M4х16 с внутр.шестигран. Замена(аналог) или составная часть для замены поз.108 Нет в наличии 2 30 ₽ 108 108-1 266834-3 Болт М4х18 Болт Нет в наличии 2 20 ₽ 109 109 232209-8 Плоская пружина для HM0860C Нет в наличии 1 20 ₽ 110 110 451112-6 Ползунковый рычаг выключателя Нет в наличии 1 230 ₽ 111 111 263027-3 Резиновая шпилька 4 Нет в наличии 2 30 ₽ 112 112 451105-3 Линза Нет в наличии 1 130 ₽ 113 113 451118-4 Рукоятка Нет в наличии 1 2,600 ₽ 114 114 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 1 10 ₽ 114 114* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.114 Нет в наличии 1 30 ₽ 114 114* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.114 Нет в наличии 1 20 ₽ 114 114* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.114 Нет в наличии 1 20 ₽ 114 114* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.114 Нет в наличии 1 80 ₽ 115 115 451106-1 Рычаг выключателя Нет в наличии 1 160 ₽ 116 116 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 1 10 ₽ 116 116* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.116 Нет в наличии 1 30 ₽ 116 116* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.116 Нет в наличии 1 20 ₽ 116 116* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.116 Нет в наличии 1 20 ₽ 116 116* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.116 Нет в наличии 1 80 ₽ 117 117 266499-1 Болт M6х30 Болт M6X30 Нет в наличии 4 70 ₽ 118 118 867310-6 HM1317CB NAME PLATE Нет данных о товаре 1 119 119 451119-2 Крышка рукоятки Нет в наличии 1 1,290 ₽ 120 120 265995-6 Самонарезающий винт 4х18 Самонарезающий винт 4X18 Нет в наличии 2 10 ₽ 120 120* 265941-9 Самонарезающий винт 4х18 Замена(аналог) или составная часть для замены поз.120 Нет в наличии 2 30 ₽ 120 120* 266045-0 Самонарез.винт PT4х20 фланец Замена(аналог) или составная часть для замены поз.120 Нет в наличии 2 20 ₽ 120 120* 266121-0 Самонарез.винт PF4х18 фланец Замена(аналог) или составная часть для замены поз.120 Нет в наличии 2 20 ₽ 120 120* 660265995 Самонарезающий винт Замена(аналог) или составная часть для замены поз.120 Нет в наличии 2 80 ₽ Отбойный молоток HM1317CB: Нет на рисунке № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 121 121 442180-0 Рулетка Нет данных о товаре 1 122 122 126092-2 CONTROLLER ASSEMBLY Нет данных о товаре 1 122 122-1 141800-0 CONTROLLER ASSEMBLY Нет данных о товаре 1 A01 A01 D-31918 BULL POINT 410 BULK Нет данных о товаре 1 A01-1 A01-1 D-17631 Долото пикообразное 410 мм, шестигранник 28,6 Пика 410 мм 28,6 мм шест. Нет в наличии 1 2,100 ₽ A02 A02 824897-1 Пластиковый кейс к HM1317C Нет данных о товаре 1 A02 A02.10 162271-8 Защелка пласт.для кейса HM1213 <162271-8> Защелка пласт.для кейса HM1213 C10 Нет в наличии 2 170 ₽ A03 A03 809557-6 HM1317CB PLASTIC CASE LABEL Нет данных о товаре 2 Кол-во: В корзину
