HM1400

Схема и запчасти для отбойного молотка Makita HM1400
Рис. 1
Рис. 2
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 922471-0 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М8х50
Болт с внутр.шестигран. М8Х50
Нет в наличии
6 70.00
003 211109-5 Подшипник 6201 Подшипник 6201
В наличии
4
1 320.00
004 221713-2 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 36 к HM1400
Нет в наличии
1 2,380.00
005 211109-5 Подшипник 6201 Подшипник 6201
В наличии
4
1 320.00
006 331212-7 COM_VIRTUEMART_NO_IMAGE_SET Сальник для HM1303/HM1304/
Нет в наличии
1 250.00
007 213460-9 О-кольцо 35 резиновое О-кольцо 35 резиновое
В наличии
20
1 30.00
008 211206-7 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 15/35 6202V
Подшипник 15/35
Нет в наличии
1 190.00
009 213202-1 COM_VIRTUEMART_NO_IMAGE_SET Пыльник 15 HM1200/2412N/2414/
Нет в наличии
1 60.00
010 241648-1 COM_VIRTUEMART_NO_IMAGE_SET Крыльчатка 104 HM1300/HM1500
Нет в наличии
1 730.00

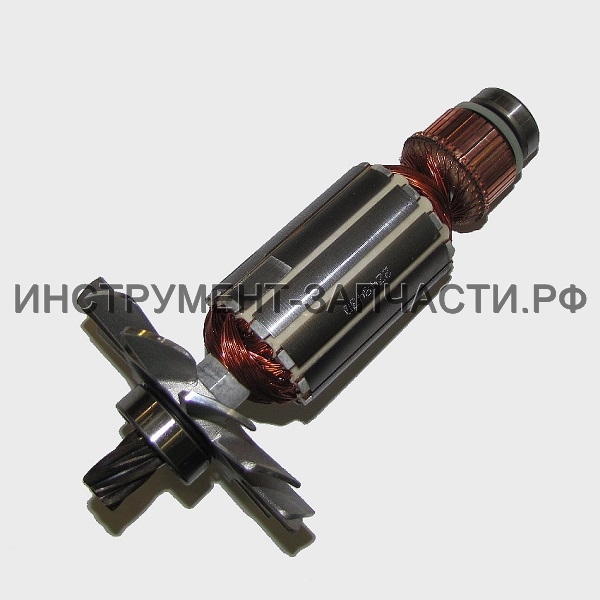

011C_ 514843-9 Pотор в сборе 220В для HM1400 Pотор в сборе 220В для HM1400
INC. 8-13
В наличии
1
1 9,010.00
012-1 681635-2 COM_VIRTUEMART_NO_IMAGE_SET Изоляционная шайба для 1806B
Изоляционная шайба для HM1200/
Нет в наличии
1 30.00
013 211066-7 Подшипник 10/30 Подшипник 10/30
В наличии
3
1 290.00
014 213406-5 О-кольцо 30 резиновое О-кольцо 30 резиновое
В наличии
3
1 20.00
015C_ 524793-0 COM_VIRTUEMART_NO_IMAGE_SET Статор в сборе 220В для HM1400
Cтатор в сборе 220В для HM1400
Нет в наличии
1 4,450.00
015_.11 654084-6 COM_VIRTUEMART_NO_IMAGE_SET Глухой полюсный наконечник
C11
Нет в наличии
2 70.00
015_.21 654503-2 COM_VIRTUEMART_NO_IMAGE_SET Соединитель P-5,5
Соединитель
C21
В наличии
10
2 30.00
015_.30 684021-6 COM_VIRTUEMART_NO_IMAGE_SET Трубка 5-20
C30
Нет в наличии
2 20.00
016 942301-9 COM_VIRTUEMART_NO_IMAGE_SET Шайба Гровера 12 к 2030/2400B/
Нет в наличии
1 20.00
017 922667-3 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М12х45
Болт с внутр.шестигран. М12Х45
Нет в наличии
1 120.00
018 321560-2 COM_VIRTUEMART_NO_IMAGE_SET Втулка для HM1400
Втулка для модели HM1400
Нет в наличии
1 770.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
019 321557-1 COM_VIRTUEMART_NO_IMAGE_SET Шатун для HM1400
Шатун для модели HM1400
Нет в наличии
1 1,070.00
020 212307-4 COM_VIRTUEMART_NO_IMAGE_SET Игольчатый подшипник 1820
Нет в наличии
1 610.00
022-1 265343-9 COM_VIRTUEMART_NO_IMAGE_SET Болт(+) M5х80 с шестигран.гол.
Болт+ с шестигранной гол.M5X80
Нет в наличии
2 90.00
023 321556-3 COM_VIRTUEMART_NO_IMAGE_SET Кривошип для HM1400
Кривошип для модели HM1400
Нет в наличии
1 1,280.00
024-1 266009-4 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х18 с внутр.шестигран.
Болт M8X18 с внутр.шестигран.
Нет в наличии
4 40.00
025 254001-2 COM_VIRTUEMART_NO_IMAGE_SET Сегментная шпонка 4
Нет в наличии
2 30.00
027 315525-4 COM_VIRTUEMART_NO_IMAGE_SET Корпус подшипника для HM1400
Нет в наличии
1 1,860.00
028 211359-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6205
Нет в наличии
1 410.00
029 213354-8 COM_VIRTUEMART_NO_IMAGE_SET Сальник 25 для HM1400
Нет в наличии
1 200.00
030 157648-0 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора к HM1400
INC. 7
Нет в наличии
1 8,900.00
031 221714-0 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 53 к HM1400
Нет в наличии
1 2,710.00
032 211214-8 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6302
Нет в наличии
1 410.00
033 315908-8 COM_VIRTUEMART_NO_IMAGE_SET Крышка корпуса редуктораHM1400
Нет в наличии
1 4,570.00
034 323147-6 COM_VIRTUEMART_NO_IMAGE_SET Штифт рычага выключат. HM1400
Нет в наличии
1 180.00
035-1 342531-6 COM_VIRTUEMART_NO_IMAGE_SET Рычаг выключателя для HM1400
Нет в наличии
1 300.00
036 961011-9 Стопорное кольцо E-4 к HR2450/ Стопорное кольцо E-4 к HR2450/
В наличии
20
1 20.00
037-1 651131-4 COM_VIRTUEMART_NO_IMAGE_SET Выключатель C3D-15MS
Нет в наличии
1 1,300.00
038 181906-2 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка в сборе HM1400
INC. 52
Нет в наличии
1 1,100.00
039 911253-5 COM_VIRTUEMART_NO_IMAGE_SET Винт M5x30 к 1805B/2414/2704/
Нет в наличии
3 20.00
040 922356-0 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М6х35
Болт с внутр.шестигран. М6Х35
Нет в наличии
4 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
042-2 316385-7 COM_VIRTUEMART_NO_IMAGE_SET Крышка корпуса двигателя
Крышка корпуса мотора к HM1400
Нет в наличии
1 2,840.00
043 253751-6 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 24
Нет в наличии
1 30.00
044-3 159420-6 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя для HM1400
Нет в наличии
1 4,000.00
044-3.10 643659-6 COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель
C10
Нет в наличии
2 840.00
044-3.30 414964-6 COM_VIRTUEMART_NO_IMAGE_SET Кольцо
C30
Нет в наличии
2 70.00
045 953106-2 COM_VIRTUEMART_NO_IMAGE_SET Заклёпка 0-5 для 4110C/1901/
Нет в наличии
4 10.00
046
855573-6
COM_VIRTUEMART_NO_IMAGE_SET NAME PLATE HM1400
Нет данных о товаре
1
047 423137-0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка для модели HM1400
Нет в наличии
1 140.00
048D_ 687031-2 COM_VIRTUEMART_NO_IMAGE_SET Держатель кабеля для 1806B
Держатель кабеля для HR5000K/
Нет в наличии
1 20.00
049-1 911133-5 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х18 к 1911B
Винт M4X18 к 1911B
Нет в наличии
2 10.00
050-1 685725-3 COM_VIRTUEMART_NO_IMAGE_SET Губчатая прокладка для HK1800/
Нет в наличии
1 20.00
051-1 645105-5 COM_VIRTUEMART_NO_IMAGE_SET Фильтр помех 1100/2708/LS1013/
Нет в наличии
1 40.00
052 181906-2 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка в сборе HM1400
INC. 38
Нет в наличии
1 1,100.00
053 922461-3 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М8х40
Болт с внутр.шестигран. М8Х40
Нет в наличии
4 60.00
055 321956-7 COM_VIRTUEMART_NO_IMAGE_SET Втулка для HM1400
Втулка для модели HM1400
Нет в наличии
4 360.00
056 421308-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка для HM1400
Втулка для модели HM1400
Нет в наличии
4 40.00
057C_ 682540-6 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 9.3-90 2030/
Нет в наличии
1 60.00
057C1 682505-8 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 10-90 к 2708/
Нет в наличии
1 40.00
058H1 665883-1 COM_VIRTUEMART_NO_IMAGE_SET Кабель резиновый 1.0-2-5.0
Нет в наличии
1 1,070.00
059 213855-6 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 95 резиновое HM1400
О-кольцо 95 резиновое HM1400
Нет в наличии
1 70.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
060 157649-8 COM_VIRTUEMART_NO_IMAGE_SET Корпус кривошипа
Нет в наличии
1 17,950.00
060.10
817661-7
COM_VIRTUEMART_NO_IMAGE_SET CAUTION LABEL
C10
Нет данных о товаре
1
060-1 315906-2 COM_VIRTUEMART_NO_IMAGE_SET Корпус кривошипа для HM1400
Нет в наличии
1 17,870.00
061 442009-0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка 50 к HM1300/HM1400/
Нет в наличии
1 30.00
062 341397-1 COM_VIRTUEMART_NO_IMAGE_SET Пластина 50
Нет в наличии
1 60.00
063 911211-1 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х12 для KP312S/5500S/
Винт M5X12 для KP312S/5500S/
Нет в наличии
4 10.00
064-2 181048-2 Угольные щетки CB-155 автооткл Угольные щетки CB-155 автооткл
В наличии
12
1 450.00
065 643650-4 Колпачок щеткодерж-ля 6.5-13.5 Колпачок щеткодерж-ля 6.5-13.5
В наличии
5
2 30.00
065-1 643650-4 Колпачок щеткодерж-ля 6.5-13.5 Колпачок щеткодерж-ля 6.5-13.5
В наличии
5
2 30.00
066 911216-1 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х14 для DA6301/3601B/
Винт M5X14 для DA6301/3601B/
Нет в наличии
2 10.00
067-1 343891-9 COM_VIRTUEMART_NO_IMAGE_SET Крышка щеток для HM1400
Крышка щеток для модели HM1400
Нет в наличии
2 90.00
094 262003-4 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо 6 к HM1304
Резиновое кольцо 6 на LS1013/
Нет в наличии
2 40.00
Рис.2
068 213755-0 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 75 резиновое
О-кольцо 75 резиновое
Нет в наличии
1 50.00
069 315524-6 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр для HM1400
Цилиндр для модели HM1400
Нет в наличии
1 10,740.00
071 922461-3 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М8х40
Болт с внутр.шестигран. М8Х40
Нет в наличии
4 60.00
072 262034-3 COM_VIRTUEMART_NO_IMAGE_SET Нейлоновой кольцо 63
Нет в наличии
1 190.00
073 253861-9 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 63
Нет в наличии
1 210.00
074-1 331299-9 COM_VIRTUEMART_NO_IMAGE_SET Ловитель для HM1400
Ловитель для модели HM1400
Нет в наличии
1 2,190.00
075-1 322208-9 COM_VIRTUEMART_NO_IMAGE_SET Обойма колец для HM1400
Обойма колец для модели HM1400
Нет в наличии
1 1,250.00
076 321563-6 COM_VIRTUEMART_NO_IMAGE_SET Боек для HM1400
Боек для модели HM1400
Нет в наличии
1 2,510.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
077 262039-3 COM_VIRTUEMART_NO_IMAGE_SET Нейлоновой кольцо 42
Нет в наличии
1 220.00
078-1 213517-6 COM_VIRTUEMART_NO_IMAGE_SET Х-Кольцо 40 для HM1400/HM1801
Х-кольцо 40 для HM1400/HM1801
Нет в наличии
1 820.00
079 213504-5 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 40 резиновое
О-кольцо 40 резиновое
Нет в наличии
1 30.00
080 213754-2 О-кольцо 71 резиновое О-кольцо 71 резиновое
Нет в наличии
1 110.00
082-1 266010-9 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х30 с внутр.шестигран.
Болт с внутр.шестигран. M8X30
Нет в наличии
6 80.00
083 321961-4 COM_VIRTUEMART_NO_IMAGE_SET Ствол для HM1400
Cтвол для HM1400
Нет в наличии
1 11,520.00
084 321788-2 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор инструмента к HM1400
Нет в наличии
1 2,200.00
085 231032-8 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 5
В наличии
2
1 40.00
086 216004-4 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 7,9
Стальной шарик 7.9
В наличии
4
1 20.00
087-1 322059-0 COM_VIRTUEMART_NO_IMAGE_SET Ударник для HM1400
Ударник для модели HM1400
Нет в наличии
1 9,410.00
088 412055-7 COM_VIRTUEMART_NO_IMAGE_SET Поршневое кольцо 50 для HM1400
Нет в наличии
1 810.00
089 341993-5 COM_VIRTUEMART_NO_IMAGE_SET Внутреннее кольцо для HM1400
Нет в наличии
1 200.00
090 412055-7 COM_VIRTUEMART_NO_IMAGE_SET Поршневое кольцо 50 для HM1400
Нет в наличии
1 810.00
091 341993-5 COM_VIRTUEMART_NO_IMAGE_SET Внутреннее кольцо для HM1400
Нет в наличии
1 200.00
092 321562-8 COM_VIRTUEMART_NO_IMAGE_SET Поршень для HM1400
Поршень для модели HM1400
Нет в наличии
1 2,010.00
093 256128-4 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 10
Нет в наличии
1 160.00
Нет на рисунке
400 273423-7 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 40 для HM1400
Нет в наличии
1 4,040.00
400.10 273009-7 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 33
C10
Нет в наличии
1 290.00
402 922451-6 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М8х30
Болт с внутр.шестигран. М8Х30
Нет в наличии
4 30.00
404
783204-6
COM_VIRTUEMART_NO_IMAGE_SET Шестигранный ключ 6 для 3705/
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
405
798029-5
COM_VIRTUEMART_NO_IMAGE_SET BULL POINT 30-410
Нет данных о товаре
1

Корзина

Ваша корзина пуста!
