DHR280

Схема и запчасти для аккумуляторного перфоратора Makita DHR280
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 286288-8 Резиновый наконечник 35 Резиновый наконечник 35
В наличии
4
1 40.00
002 233989-9 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 14
В наличии
1
1 20.00
003 346834-0 COM_VIRTUEMART_NO_IMAGE_SET Шайба 16
WASHER 16
Нет в наличии
1 30.00
004 233992-0 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина
В наличии
1
1 20.00
005 267114-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 17 к MT361
Плоская шайба 17 к 8412D/
Нет в наличии
1 20.00
006 455393-4 COM_VIRTUEMART_NO_IMAGE_SET Кожух муфты
CHUCK COVER
Нет в наличии
1 50.00
007 325813-1 Kольцо 21 для HR2610 Kольцо 21 для HR2610
Kольцо 21
В наличии
5
1 100.00
008 346177-0 Направляющая шайба Направляющая шайба
В наличии
4
1 30.00
009 233916-6 Конич. компресс. пружина 21-29 Конич. компресс. пружина 21-29
В наличии
16
1 20.00
010 126882-3 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка для DHR280, DHR282
GRIP ASSEMBLY
INC. 11-19
Нет в наличии
1 1,050.00
011 144959-2 COM_VIRTUEMART_NO_IMAGE_SET Кнопка предохранителя
LOCK BUTTON COMPLETE
Нет в наличии
1 80.00
012 233360-7 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 4
В наличии
7
1 20.00
013 265625-9 COM_VIRTUEMART_NO_IMAGE_SET Винт-барашек M6X50
THUMB SCREW M6X50
Нет в наличии
1 90.00
014
422258-5
COM_VIRTUEMART_NO_IMAGE_SET SPONGE SHEET
Нет данных о товаре
1
015
458355-1
COM_VIRTUEMART_NO_IMAGE_SET SIDE HANDLE BASE
Нет данных о товаре
1
016 931302-2 Шестигранная гайка M6 HR2400/ Шестигранная гайка M6 HR2400/
В наличии
5
1 20.00
017
458357-7
COM_VIRTUEMART_NO_IMAGE_SET GRIP 36
Нет данных о товаре
1
018
422255-1
COM_VIRTUEMART_NO_IMAGE_SET CAP
Нет данных о товаре
1
019
161838-9
COM_VIRTUEMART_NO_IMAGE_SET FIX PIN
Нет данных о товаре
1
020 266351-3 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4x35
Нет в наличии
4 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
021 144965-7 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора
GEAR HOUSING COMPLETE
Нет в наличии
1 970.00
021.10 213345-9 COM_VIRTUEMART_NO_IMAGE_SET Сальник 25
C10
В наличии
5
1 120.00
021.20 331890-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка
C20
Нет в наличии
1 260.00
022 211294-4 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6806LLU
Нет в наличии
1 800.00
023 211012-0 Подшипник 606ZZ Подшипник 606ZZ
В наличии
24
1 180.00
024 233360-7 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 4
В наличии
7
1 20.00
025 347228-2 COM_VIRTUEMART_NO_IMAGE_SET Распорная втулка для HR2650
LOCK PLATE
Нет в наличии
1 120.00
026 213278-8 О-кольцо 17 резин. для HR2450 О-кольцо 17 резин. для HR2450
В наличии
40
1 20.00
027 135961-6 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения в сборе
CHANGE LEVER ASSY
INC. 26
Нет в наличии
1 120.00
028 234264-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 3
COMPRESSION SPRING 3
Нет в наличии
1 10.00
029 457709-9 COM_VIRTUEMART_NO_IMAGE_SET Кнопка блокировки к HR2650
LOCK BUTTON
Нет в наличии
1 60.00
030 216022-2 Стальной шарик 7.0 Стальной шарик 7.0
В наличии
93
2 20.00
031 216019-1 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 3 HR2610
Стальной шарик 3
В наличии
3
4 10.00
032 142972-4 COM_VIRTUEMART_NO_IMAGE_SET Ствол в сборе
TOOL HOLDER COMPLETE
Нет в наличии
1 2,070.00
032.10 213344-1 COM_VIRTUEMART_NO_IMAGE_SET Сальник 9 для HR2810
C10
В наличии
1
1 320.00
033 332139-4 COM_VIRTUEMART_NO_IMAGE_SET Приводной фланец
DRIVING FLANGE
В наличии
1
1 390.00
034 227360-7 COM_VIRTUEMART_NO_IMAGE_SET Шестерня 51
SPUR GEAR 51
В наличии
6
1 480.00
035 234148-8 Компрессионная пружина 31 Компрессионная пружина 31
В наличии
2
1 120.00
036 267153-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 30
В наличии
4
1 40.00
037 257932-4 COM_VIRTUEMART_NO_IMAGE_SET Стопорная шайба 30
В наличии
2
1 290.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
038 267153-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 30
В наличии
4
1 40.00
039 325783-4 COM_VIRTUEMART_NO_IMAGE_SET Втулка 9B для HR2611F
Bтулка 9B
Нет в наличии
1 100.00

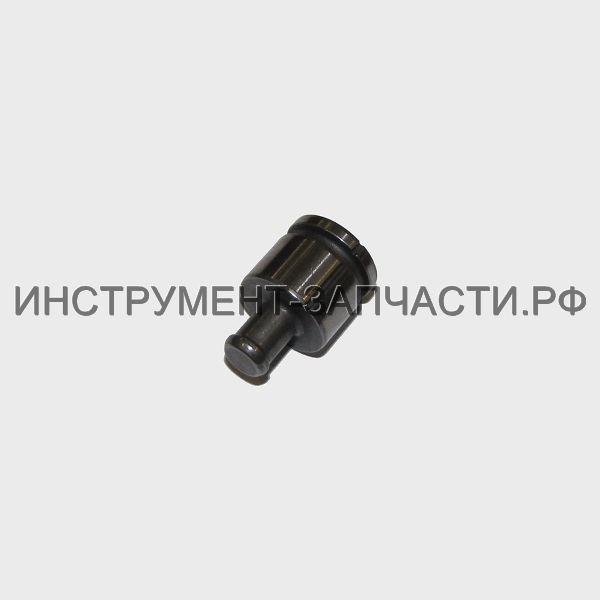

040 325789-2 Боек A для модели HR2610 Боек A для модели HR2610
В наличии
4
1 110.00
041 325792-3 COM_VIRTUEMART_NO_IMAGE_SET Шайба 10
Нет в наличии
1 110.00
042 234149-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 20
Нет в наличии
1 70.00
043 325793-1 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо HR2611F
О-Кольцо
Нет в наличии
1 240.00
044 213073-6 О-кольцо 9 резиновое HR2450/ О-кольцо 9 резиновое HR2450/
В наличии
61
1 30.00
045 233979-2 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина
В наличии
23
1 10.00
046 325784-2 Ударник к HR2611F Ударник к HR2611F
Ударник
В наличии
2
1 250.00
047 213258-4 О-кольцо 17.5 резиновое О-кольцо 17.5 резиновое
В наличии
13
1 50.00
048 327079-9 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр поршня
PISTON CYLINDER
Нет в наличии
1 540.00
049 346036-8 Направляющая пластина Направляющая пластина
В наличии
1
1 40.00
050 324215-8 Шарнир поршня к HR2440/HR2450/ Шарнир поршня к HR2440/HR2450/
В наличии
9
1 110.00
051 232449-8 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 14
COMPRESSION SPRING 14
Нет в наличии
1 20.00
052 265627-5 COM_VIRTUEMART_NO_IMAGE_SET Болт с головкой М4Х6
H.S.BUTTON HEAD BOLT M4X6
Нет в наличии
1 30.00
053 347344-0 COM_VIRTUEMART_NO_IMAGE_SET Направляющая пружины
SPRING GUIDE
Нет в наличии
1 30.00
054 922148-7 Болт с внутр.шестигран. М4Х25 Болт с внутр.шестигран. М4Х25
В наличии
7
2 40.00
055 144960-7 COM_VIRTUEMART_NO_IMAGE_SET Диффузор
INNER SUPPORT COMPLETE
Нет в наличии
1 320.00
056 257336-0 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо U-6
В наличии
1
1 20.00
057 253186-1 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 7 HR2610
Плоская шайба 7
В наличии
4
1 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
058 226170-9 COM_VIRTUEMART_NO_IMAGE_SET Цилиндрическая зубчатая шестерня
SPUR GEAR 10
Нет в наличии
1 590.00
059 332125-5 COM_VIRTUEMART_NO_IMAGE_SET Муфта сцепления
CLUTCH CAM
В наличии
2
2 410.00
060 327078-1 COM_VIRTUEMART_NO_IMAGE_SET Распредвал
CAM SHAFT
Нет в наличии
1 430.00
061 219030-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник качения 10
SWASH BEARING 10
Нет в наличии
1 1,410.00
062 257321-3 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 8 для MT870
Kольцо 8
Нет в наличии
1 30.00
063 346538-4 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн
WEIGHT HOLDER GUIDE
Нет в наличии
2 20.00
064 253077-6 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 6 к 9565/9910/
В наличии
10
1 20.00
065 961018-5 Стопорное кольцо E-5 к LS1013/ Стопорное кольцо E-5 к LS1013/
В наличии
10
1 20.00
066 310869-7 COM_VIRTUEMART_NO_IMAGE_SET Противовес
COUNTER WEIGHT
Нет в наличии
1 340.00
067 922148-7 Болт с внутр.шестигран. М4Х25 Болт с внутр.шестигран. М4Х25
В наличии
7
2 40.00
068 319674-9 COM_VIRTUEMART_NO_IMAGE_SET Корпус подшипника
BEARING BOX
Нет в наличии
1 200.00
069 211032-4 Подшипник 608ZZ Подшипник 608ZZ
В наличии
37
1 150.00
070 347343-2 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор подшипника Б
BEARING RETAINER B
Нет в наличии
1 70.00
071 221599-4 COM_VIRTUEMART_NO_IMAGE_SET Спиральное коническая шестерня 32
SPIRAL BEVEL GEAR 32
Нет в наличии
1 500.00
072 213850-6 COM_VIRTUEMART_NO_IMAGE_SET О-кольцо 74
O-RING 74
Нет в наличии
1 80.00
073 256536-9 COM_VIRTUEMART_NO_IMAGE_SET Винт 6 с плоск.головкой
FLAT FILLISTER HD PIN 6
Нет в наличии
1 70.00
074 135962-4 COM_VIRTUEMART_NO_IMAGE_SET Внутренний корпус в сборе
INNER HOUSING ASSY
INC. 52,53,72,76,78
Нет в наличии
1 2,680.00
075 232436-7 COM_VIRTUEMART_NO_IMAGE_SET Пружина сжатия 10
COMPRESSION SPRING 10
Нет в наличии
1 20.00
076 443153-6 COM_VIRTUEMART_NO_IMAGE_SET Фетровая прокладка
Нет в наличии
1 30.00
077 922118-6 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М4х12
Болт с внутр.шестигран. М4Х12
Нет в наличии
2 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
078 213008-7 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 22,4 резиновое
О-кольцо 22.4 резиновое
Нет в наличии
1 20.00
079 347230-5 COM_VIRTUEMART_NO_IMAGE_SET Изменяющая пластина Б к HR2650
CHANGE PLATE B
Нет в наличии
1 150.00
080 234343-0 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 5
COMPRESSION SPRING 5
Нет в наличии
1 10.00
081 347229-0 COM_VIRTUEMART_NO_IMAGE_SET Изменяющая пластина А к HR2650
CHANGE PLATE A
Нет в наличии
1 200.00
082 346536-8 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор подшипника А
BEARING RETAINER A
Нет в наличии
1 80.00
083 144964-9 COM_VIRTUEMART_NO_IMAGE_SET Спиральная коническая шестерня 10
SPIRAL BEVEL GEAR 11 COMPLETE
Нет в наличии
1 390.00
084 210024-0 Подшипник 8/22 608LLU Подшипник 8/22 608LLU
Подшипник 8/22
В наличии
19
1 190.00
085 253835-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 8 GA6021C
Плоская шайба 8
Нет в наличии
1 20.00
086 519513-5 COM_VIRTUEMART_NO_IMAGE_SET Ротор в сборе
ROTOR ASSY
INC. 83-85,87
Нет в наличии
1 6,030.00
087 210022-4 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 626DDW
В наличии
22
1 200.00
088 629340-3 COM_VIRTUEMART_NO_IMAGE_SET Статор
STATOR
Нет в наличии
1 1,040.00
089 652069-6 COM_VIRTUEMART_NO_IMAGE_SET Винт M3х6
FLAT HEAD SCREW M3X6
Нет в наличии
3 10.00
090 266490-9 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 2х6
TAPPING SCREW PT 2X6
Нет в наличии
3 20.00
091 620815-5 COM_VIRTUEMART_NO_IMAGE_SET Контроллер
CONTROLLER
Нет в наличии
1 16,600.00
097 135963-2 COM_VIRTUEMART_NO_IMAGE_SET Крюк в сборе
HOOK ASSY
Нет в наличии
1 390.00
098 912207-5 COM_VIRTUEMART_NO_IMAGE_SET Потайной винт
Нет в наличии
2 10.00
103 264002-2 COM_VIRTUEMART_NO_IMAGE_SET Квадратная гайка M5 для BJR181
Нет в наличии
2 30.00
104 422257-7 COM_VIRTUEMART_NO_IMAGE_SET Сильфонное уплотнение
BELLOWS
Нет в наличии
1 580.00
105 183J31-5 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сборе
HOUSING SET
INC. 112
Нет в наличии
1 2,260.00
105.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
8 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
106 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
9 20.00
107
854H95-1
COM_VIRTUEMART_NO_IMAGE_SET DHR280 NAME PLATE
Нет данных о товаре
1
108 422256-9 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо
RUBBER RING 10
Нет в наличии
2 30.00
109 257438-2 COM_VIRTUEMART_NO_IMAGE_SET Втулка 10
SLEEVE 10
Нет в наличии
1 110.00
110 346783-1 COM_VIRTUEMART_NO_IMAGE_SET Пластина
PLATE
Нет в наличии
4 20.00
111 620549-0 COM_VIRTUEMART_NO_IMAGE_SET Светодиод
LED CIRCUIT
Нет в наличии
1 320.00
112 183J31-5 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сборе
HOUSING SET
INC. 105
Нет в наличии
1 2,260.00
112.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
8 10.00
113 233598-4 COM_VIRTUEMART_NO_IMAGE_SET Торсионная пружина 6
TORSION SPRING 6
Нет в наличии
1 20.00
114 313226-8 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор
OPENER
Нет в наличии
1 60.00
115 644809-6 COM_VIRTUEMART_NO_IMAGE_SET Клемма для аккум.
TERMINAL
Нет в наличии
2 290.00
116
854J01-8
COM_VIRTUEMART_NO_IMAGE_SET DHR280 SERIAL NO. LABEL
Нет данных о товаре
1
117 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
4 20.00
118 183J29-2 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка в сборе
HANDLE SET
INC. 122
Нет в наличии
1 500.00
119 453124-5 COM_VIRTUEMART_NO_IMAGE_SET Рычаг для HR242D
Рычаг для модели HR242D
Нет в наличии
1 40.00
120 651366-7 COM_VIRTUEMART_NO_IMAGE_SET Выключатель C3JW-6B-24
SWITCH C3JW-6B-24
Нет в наличии
1 1,810.00
121 632L95-3 COM_VIRTUEMART_NO_IMAGE_SET Светодиодный индикатор
LEAD UNIT
Нет в наличии
1 210.00
122 183J29-2 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка в сборе
HANDLE SET
INC.118
Нет в наличии
1 500.00
123 135966-6 COM_VIRTUEMART_NO_IMAGE_SET Ствол в сборе
TOOL HOLDER ASSY
INC. 31-45
Нет в наличии
1 3,720.00
Нет на рисунке
A02
198174-0
COM_VIRTUEMART_NO_IMAGE_SET GREASE VESSEL SET (FOR RUSSIA)
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A04 331886-4 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель уровня глубины для перфораторов DHR280/282/283/HR23/26
Ограничитель уровня глубины
Нет в наличии
1 100.00
A05 443122-7 COM_VIRTUEMART_NO_IMAGE_SET Ткань для HR4001C/HR4011C/
Нет в наличии
1 450.00
E01
818S15-5
COM_VIRTUEMART_NO_IMAGE_SET CLEAR LABEL
Нет данных о товаре
1

Корзина

Ваша корзина пуста!
