HR140DWMJ

Схема и запчасти для аккумуляторного перфоратора Makita HR140DWMJ
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 286037-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновый наконечник 34
CAP 34
Нет в наличии
1 50.00
002 961057-5 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-17 к LS1216
Стопорное кольцо S-17 к 9029/
В наличии
1
1 30.00
003 253377-4 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 17
FLAT WASHER 17
Нет в наличии
1 160.00
004 457214-6 COM_VIRTUEMART_NO_IMAGE_SET Кожух патрона
CHUCK COVER
Нет в наличии
1 400.00
005 257416-2 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 21
RING 21
Нет в наличии
1 680.00
006 216022-2 Стальной шарик 7.0 Стальной шарик 7.0
В наличии
102
2 20.00
007 346177-0 Направляющая шайба Направляющая шайба
В наличии
4
1 30.00
008 232347-6 COM_VIRTUEMART_NO_IMAGE_SET Коническая пружина 21-29
CONICAL COMP. SPRING 21-29
Нет в наличии
1 250.00
009 921923-8 COM_VIRTUEMART_NO_IMAGE_SET Болт с шестигранной гол.M8x120
Нет в наличии
1 70.00
010 417911-6 COM_VIRTUEMART_NO_IMAGE_SET Основание бок. ручки к BHR162/
Нет в наличии
1 170.00
011 158057-6 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка для HR140/166/1830/1840/1841/2230/2460/2470/2475/2650/2651/2652/2653/2800/82810/2811
Ручка 36
Нет в наличии
1 240.00
011.10 931402-8 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M8 HR5001C/
C10
Нет в наличии
1 20.00
012 144575-0 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора в сборе HR140D
GEAR HOUSING COMPLETE
Нет в наличии
1 1,520.00
012.10 211375-4 Подшипник 6805LLB Подшипник 6805LLB
C10
В наличии
1
1 920.00
012.20 213788-5 COM_VIRTUEMART_NO_IMAGE_SET Сальник для HR140D
OIL SEAL 25
C20
Нет в наличии
1 90.00
013 161569-0 COM_VIRTUEMART_NO_IMAGE_SET Переключатель режимов
CHANGE LEVER COMPLETE
Нет в наличии
1 740.00
014 213278-8 О-кольцо 17 резин. для HR2450 О-кольцо 17 резин. для HR2450
В наличии
42
1 20.00
015 161568-2 COM_VIRTUEMART_NO_IMAGE_SET Кнопка блокировки в сб.
LOCK BUTTON COMPLETE
Нет в наличии
1 70.00
016 232344-2 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 3
COMPRESSION SPRING 3
Нет в наличии
1 40.00
017 326841-9 COM_VIRTUEMART_NO_IMAGE_SET Ствольная часть
TOOL HOLDER
Нет в наличии
1 1,190.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
018 961135-1 Держатель для HR1830/BHR162 Держатель для HR1830/BHR162
В наличии
5
2 70.00
019 135933-1 COM_VIRTUEMART_NO_IMAGE_SET Держатель инструмента в сборе HR140D
TOOL HOLDER ASS'Y
INC. 17,18,20,24-28
Нет в наличии
1 2,600.00
020 221483-3 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня 57
SPUR GEAR 57
Нет в наличии
1 400.00
021 267175-0 Плоская шайба 24 для 6914D/ Плоская шайба 24 для 6914D/
В наличии
4
1 30.00
022 161570-5 COM_VIRTUEMART_NO_IMAGE_SET Пластина переключения
CHANGE PLATE COMPLETE
Нет в наличии
1 820.00
023 233194-8 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 4
Нет в наличии
2 20.00
024 216019-1 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 3 HR2610
Стальной шарик 3
В наличии
3
2 10.00
025 213183-9 X-кольцо 13 X-кольцо 13
В наличии
5
1 100.00
026 326843-5 COM_VIRTUEMART_NO_IMAGE_SET Боек
IMPACT BOLT
Нет в наличии
1 80.00
027 326842-7 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 10
RING 10
Нет в наличии
1 80.00
028 232343-4 COM_VIRTUEMART_NO_IMAGE_SET Пружинное кольцо
RING SPRING 23
Нет в наличии
1 70.00
029 326995-2 COM_VIRTUEMART_NO_IMAGE_SET Боек для HR140D
STRIKER
Нет в наличии
1 180.00

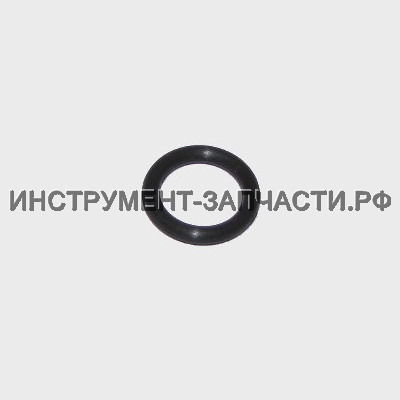

030 213128-7 О-кольцо 12 резиновое О-кольцо 12 резиновое
В наличии
26
1 60.00
031 319510-9 COM_VIRTUEMART_NO_IMAGE_SET Цилиндрический поршень
PISTON CYLINDER
Нет в наличии
1 390.00
032 347101-6 COM_VIRTUEMART_NO_IMAGE_SET Направляющая пластина
GUIDE PLATE
Нет в наличии
1 190.00
033 326846-9 COM_VIRTUEMART_NO_IMAGE_SET Шарнир поршня
PISTON JOINT
Нет в наличии
1 640.00
034 232346-8 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 8
COMPRESSION SPRING 8
Нет в наличии
1 40.00
035 347102-4 COM_VIRTUEMART_NO_IMAGE_SET Направляющая пружина
SPRING GUIDE
Нет в наличии
1 190.00
036 326845-1 COM_VIRTUEMART_NO_IMAGE_SET Кулачковая муфта
CLUTCH CAM
Нет в наличии
1 1,600.00
037 221482-5 COM_VIRTUEMART_NO_IMAGE_SET Шлицевой вал 8
SPUR GEAR 8
Нет в наличии
1 2,240.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
038 219026-3 COM_VIRTUEMART_NO_IMAGE_SET Качающийся подшипник 6
SWASH BEARING 6
Нет в наличии
1 800.00
038-1
219031-0
COM_VIRTUEMART_NO_IMAGE_SET SWASH BEARING 6
Нет данных о товаре
1
039 221553-8 COM_VIRTUEMART_NO_IMAGE_SET Спиральная коническая шестерня 37 HR140D
SPIRAL BEVEL GEAR 37
Нет в наличии
1 680.00
040 347100-8 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор подшипника
BEARING RETAINER
Нет в наличии
1 340.00
041 266273-7 COM_VIRTUEMART_NO_IMAGE_SET Болт M4х12 с внутр.шестигран.
Болт с внутр.шестигран. M4X12
Нет в наличии
1 30.00
043 210065-6 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 625ZZ
BALL BEARING 625ZZ
Нет в наличии
1 160.00
044 326847-7 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 5
RING 5
Нет в наличии
1 640.00
045 265910-0 COM_VIRTUEMART_NO_IMAGE_SET Болт M3х12 с внутр.шестигран.
Болт с внутр.шестигран. M3X12
Нет в наличии
2 50.00
046 144219-2 COM_VIRTUEMART_NO_IMAGE_SET Внутренняя опора в сборе
INNER SUPPORT COMPLETE
Нет в наличии
1 420.00
047 213092-2 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 60
O-RING 60
Нет в наличии
1 400.00
047-1
213889-9
COM_VIRTUEMART_NO_IMAGE_SET O-RING 58
Нет данных о товаре
1
048 443138-2 COM_VIRTUEMART_NO_IMAGE_SET Фильтр для HR3200C/HR3210C/
Нет в наличии
1 20.00
049 135926-8 COM_VIRTUEMART_NO_IMAGE_SET Внутренний корпус в сборе HR140D
INNER HOUSING ASSEMBLY
INC. 47,48,52
Нет в наличии
1 1,470.00
049-1
136111-6
COM_VIRTUEMART_NO_IMAGE_SET INNER HOUSING ASSY
INC. 47,48,52
Нет данных о товаре
1
050 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
4 10.00
051 232345-0 COM_VIRTUEMART_NO_IMAGE_SET Коническая пружина
CONICAL COMP. SPRING 8-19
Нет в наличии
1 220.00
052 213008-7 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 22,4 резиновое
О-кольцо 22.4 резиновое
Нет в наличии
1 20.00
053 457784-5 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя A HR140D
MOTOR CASE A
Нет в наличии
1 150.00
054 251565-7 COM_VIRTUEMART_NO_IMAGE_SET Болт M4X14
H. S. HEAD BOLT M4X14
Нет в наличии
2 40.00
055 629285-5 COM_VIRTUEMART_NO_IMAGE_SET DC Двигатель
DC MOTOR
Нет в наличии
1 3,370.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
055.10 213162-7 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 14 резиновое
О-кольцо 14 резиновое
C10
Нет в наличии
1 20.00
056 686039-3 COM_VIRTUEMART_NO_IMAGE_SET Клемма для TF0100
Клемма для модели TF0100
Нет в наличии
1 20.00
057 457785-3 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя B HR140D
MOTOR CASE B
Нет в наличии
1 100.00
058 266130-9 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT3х16 зажимной
Самонарез.винт зажимной PT3X16
В наличии
9
4 20.00
059
853R39-8
COM_VIRTUEMART_NO_IMAGE_SET HR140D NAME PLATE
Нет данных о товаре
1
059-1
853R23-3
COM_VIRTUEMART_NO_IMAGE_SET HR140D NAME PLATE
Нет данных о товаре
1
060 183H16-9 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сборе для HR140D
HOUSING SET
INC. 61
Нет в наличии
1 1,310.00
060.10 252126-6 COM_VIRTUEMART_NO_IMAGE_SET Шестигр.стопорная гайка М4-7
C10
Нет в наличии
2 10.00
060.20
262182-8
COM_VIRTUEMART_NO_IMAGE_SET RUBBER RING 6
C20
Нет данных о товаре
2
060.30 263002-9 Резиновая шпилька 4 Резиновая шпилька 4
C30
В наличии
8
2 10.00
061 183H16-9 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сборе для HR140D
HOUSING SET
INC. 60
Нет в наличии
1 1,310.00
061.10 252126-6 COM_VIRTUEMART_NO_IMAGE_SET Шестигр.стопорная гайка М4-7
C10
Нет в наличии
2 10.00
061.20
262182-8
COM_VIRTUEMART_NO_IMAGE_SET RUBBER RING 6
C20
Нет данных о товаре
2
061.30 263002-9 Резиновая шпилька 4 Резиновая шпилька 4
C30
В наличии
8
2 10.00
062 266130-9 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT3х16 зажимной
Самонарез.винт зажимной PT3X16
В наличии
9
9 20.00
063 457786-1 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения HR140D
F/R CHANGE LEVER
Нет в наличии
1 70.00
064 539236-9 COM_VIRTUEMART_NO_IMAGE_SET Выключатель HR140D
SWITCH UNIT ASS'Y
INC. 56
Нет в наличии
1 2,930.00
065 644813-5 COM_VIRTUEMART_NO_IMAGE_SET Клемма в сборе
TERMINAL
Нет в наличии
1 170.00
066
853R45-3
COM_VIRTUEMART_NO_IMAGE_SET HR140D SERIAL NO. LABEL
Нет данных о товаре
1
Нет на рисунке
A01
415486-9
COM_VIRTUEMART_NO_IMAGE_SET Ограничитель уровня глубины
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A03
821550-0
COM_VIRTUEMART_NO_IMAGE_SET Кейс
Нет данных о товаре
1
A03.10 453974-8 COM_VIRTUEMART_NO_IMAGE_SET Защелка для MakPac
Упорный штифт для JS3201
C10
Нет в наличии
4 50.00
A04
813R54-4
COM_VIRTUEMART_NO_IMAGE_SET HR140DWMJ PLASTIC CASE LABEL
Нет данных о товаре
2
A05
813R53-6
COM_VIRTUEMART_NO_IMAGE_SET HR140DWMJ INDICATION LABEL
Нет данных о товаре
1
A05-1
813R52-8
COM_VIRTUEMART_NO_IMAGE_SET HR140DWMJ INDICATION LABEL
Нет данных о товаре
1
A06 839245-1 COM_VIRTUEMART_NO_IMAGE_SET Внутренний поддон
INNER TRAY
Нет в наличии
1 480.00
A07 456128-6 COM_VIRTUEMART_NO_IMAGE_SET Крышка аккумулятора
BATTERY COVER
Нет в наличии
1 30.00
A08
***DC10WC
COM_VIRTUEMART_NO_IMAGE_SET DC10WC BATTERY CHARGER
Нет данных о товаре
1
A08-1
***DC10WD
COM_VIRTUEMART_NO_IMAGE_SET DC10WD BATTERY CHARGER
Нет данных о товаре
1
A09
197402-0
COM_VIRTUEMART_NO_IMAGE_SET BATTERY BL1040B SET
Нет данных о товаре
2
A09-1 197406-2 COM_VIRTUEMART_NO_IMAGE_SET Аккумулятор BL1041B (CXT 12В, 4Ач, индикатор заряда), картон, 1 шт.
BATTERY BL1041B SET
Нет в наличии
2 5,250.00
A09-2 197406-2 COM_VIRTUEMART_NO_IMAGE_SET Аккумулятор BL1041B (CXT 12В, 4Ач, индикатор заряда), картон, 1 шт.
BATTERY BL1041B SET
Нет в наличии
2 5,250.00
E01
818S14-7
COM_VIRTUEMART_NO_IMAGE_SET CLEAR LABEL
Нет данных о товаре
1
