HR2432

Схема и запчасти для перфоратора Makita HR2432
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 421396-0 COM_VIRTUEMART_NO_IMAGE_SET Резиновый держатель для HR2432
Нет в наличии
1 90.00
002 267091-6 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 28 для HR2430/
Нет в наличии
1 110.00
003
819071-4
COM_VIRTUEMART_NO_IMAGE_SET MAKITA LABEL
Нет данных о товаре
1
004 414799-5 COM_VIRTUEMART_NO_IMAGE_SET Правая крышка пылесборника 25R
Нет в наличии
1 490.00
005 414800-6 COM_VIRTUEMART_NO_IMAGE_SET Левая крышка пылесборника 25L
Нет в наличии
1 500.00
006 265926-5 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х16
Самонарезающий винт 4X16
Нет в наличии
1 10.00
007 265706-9 COM_VIRTUEMART_NO_IMAGE_SET Винт-барашек M4х24
Винт-барашек M4X24
Нет в наличии
1 150.00
008 421384-7 COM_VIRTUEMART_NO_IMAGE_SET Уплотнитель для HR2430/HR2431/
Нет в наличии
1 120.00
009 414795-3 COM_VIRTUEMART_NO_IMAGE_SET Хомут для HR2430/HR2431/HR2432
Нет в наличии
1 360.00
010 417156-6 COM_VIRTUEMART_NO_IMAGE_SET Держатель трубки для HR2430/
Нет в наличии
1 390.00
011 931302-2 Шестигранная гайка M6 HR2400/ Шестигранная гайка M6 HR2400/
В наличии
5
1 10.00
012 941151-9 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 6 для HR3000C/
Нет в наличии
1 10.00
013 265705-1 COM_VIRTUEMART_NO_IMAGE_SET Винт-барашек M6х30
Винт-барашек M6X30
Нет в наличии
1 80.00
014 414797-9 COM_VIRTUEMART_NO_IMAGE_SET Опорная трубка для HR2430/
Нет в наличии
1 390.00
015 414796-1 COM_VIRTUEMART_NO_IMAGE_SET Ограничит.трубка для HR2432
Ограничит.трубка для HR2430/
Нет в наличии
1 370.00
016 233015-4 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 25
Нет в наличии
1 130.00
017 414794-5 COM_VIRTUEMART_NO_IMAGE_SET Стопор пружины для HR2430/
Нет в наличии
1 330.00
018 414898-3 COM_VIRTUEMART_NO_IMAGE_SET Гибкий шланг 19 для HR2430/
Нет в наличии
1 180.00
019 417153-2 COM_VIRTUEMART_NO_IMAGE_SET Манжета пылесборника 19-22
Нет в наличии
1 170.00
020 122709-5 COM_VIRTUEMART_NO_IMAGE_SET Комплект для удаления пыли к перфораторам HR2432
Крышка коллектора HR2432
INC. 1-19
Нет в наличии
1 3,080.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
021 921923-8 COM_VIRTUEMART_NO_IMAGE_SET Болт с шестигранной гол.M8x120
Нет в наличии
1 50.00
022 345280-4 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная шайба для HR2450/
Нет в наличии
1 10.00
023 417630-4 COM_VIRTUEMART_NO_IMAGE_SET Основание бок. ручки к HR2450/
Нет в наличии
1 100.00
024 152521-9 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36
Нет в наличии
1 140.00
024-1 153503-4 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка для HR2432
Рукоятка 36 в сборе HR2432
Нет в наличии
1 100.00
025
134943-5
COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36 в сборе
INC. 21-24
Нет данных о товаре
1
025-1 135302-6 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка с хомутом
Боковая ручка
INC. 21-24
В наличии
1
1 240.00
026 286263-4 Резиновый наконечник 35 Резиновый наконечник 35
В наличии
15
1 40.00
027
233915-8
COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 19 HR2020/
Нет данных о товаре
1
027-1 233940-9 Кольцевая пружина 19 Кольцевая пружина 19
Кольцевая пружина 19 HR2450/
В наличии
64
1 20.00
028 417629-9 Кожух муфты для HR2450/HR2455/ Кожух муфты для HR2450/HR2455/
В наличии
10
1 30.00
029 257241-1 Kольцо 21 HR2450/2440/2020 Kольцо 21 HR2450/2440/2020
В наличии
40
1 60.00
030 345187-4 Направляющая шайба для HR2020/ Направляющая шайба для HR2020/
В наличии
72
1 30.00
031 233916-6 Конич. компресс. пружина 21-29 Конич. компресс. пружина 21-29
В наличии
6
1 20.00
032 266069-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT4х45 фланец
Самонарез. винт, фланец PT4X45
Нет в наличии
4 30.00
033 417794-4 Крышка переключателя режимов Крышка переключателя режимов
В наличии
13
1 20.00
034 162229-7 Ручка переключения в сб HR2450 Ручка переключения в сб HR2450
В наличии
10
1 80.00
035 233341-1 Компрессионная пружина 3 Компрессионная пружина 3
В наличии
24
1 10.00
036 417795-2 Кнопка стопора для HR2450/ Кнопка стопора для HR2450/
В наличии
4
1 20.00
037 213278-8 О-кольцо 17 резин. для HR2450 О-кольцо 17 резин. для HR2450
В наличии
18
1 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
038 183441-6 Корпус редуктора HR2450/T/F/FT Корпус редуктора HR2450/T/F/FT
INC. 39
В наличии
1
1 700.00
039 153290-5 Игольчатый подшипник HR2450/ Игольчатый подшипник HR2450/
В наличии
2
1 260.00
040 961017-7 Стопорное кольцо E-3 к HR2450/ Стопорное кольцо E-3 к HR2450/
В наличии
7
2 10.00
041 417796-0 Направляющая втулка к HR2450/ Направляющая втулка к HR2450/
В наличии
9
1 20.00
042 233344-5 Компрессионная пружина 4 Компрессионная пружина 4
В наличии
13
2 10.00
043 163430-7 Стопорная пластина для HR2450 Стопорная пластина для HR2450
В наличии
12
1 80.00
044 265999-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт 4х25 фланец
Самонарез. винт, фланец 4X25
Нет в наличии
2 20.00
045 233918-2 Кольцевая пружина 28 HR2020/ Кольцевая пружина 28 HR2020/
В наличии
16
1 10.00
046 267228-5 Шайба 30 для HR2020/HR2450/ Шайба 30 для HR2020/HR2450/
В наличии
3
1 50.00
047 233328-3 Компрессионная пружина 31 Компрессионная пружина 31
В наличии
4
1 30.00
048 227028-5 Прямозубая шестерня 51 Прямозубая шестерня 51
В наличии
5
1 340.00
049 216022-2 Стальной шарик 7.0 Стальной шарик 7.0
В наличии
89
1 10.00
050 153365-0 Ствол в сборе HR2450/HR2432/ Ствол в сборе HR2450/HR2432/
В наличии
4
1 1,300.00
051 267229-3 Плоская шайба 28 для HR2450/ Плоская шайба 28 для HR2450/
В наличии
3
1 20.00
052 213128-7 О-кольцо 12 резиновое О-кольцо 12 резиновое
В наличии
30
1 40.00
053 324396-8 Боёк новый для HR2432/HR2450/ Боёк новый для HR2432/HR2450/
В наличии
4
1 450.00
054 324218-2 Кольцо 9 для HR2020/HR2450/ Кольцо 9 для HR2020/HR2450/
В наличии
6
1 60.00
055 213232-2 О-кольцо 15 резиновое О-кольцо 15 резиновое
В наличии
35
1 70.00
056 324216-6 Металл. О-кольцо для HR2470FT/ Металл. О-кольцо для HR2470FT/
В наличии
18
1 170.00
057 213073-6 О-кольцо 9 резиновое HR2450/ О-кольцо 9 резиновое HR2450/
В наличии
34
1 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
058 233917-4 Кольцевая пружина 28 BHR240/ Кольцевая пружина 28 BHR240/
В наличии
24
1 10.00
059 324214-0 Ударник для HR2440/HR2450/ Ударник для HR2440/HR2450/
В наличии
6
1 140.00
060 213227-5 О-кольцо 16 резин. для HR2450/ О-кольцо 16 резин. для HR2450/
В наличии
57
1 30.00
061 331632-5 Цилиндр поршня для HR2450/ Цилиндр поршня для HR2450/
В наличии
6
1 820.00
062 267104-3 Плоская шайба 12 для HR2450/ Плоская шайба 12 для HR2450/
В наличии
10
1 10.00
063 324215-8 Шарнир поршня к HR2440/HR2450/ Шарнир поршня к HR2440/HR2450/
В наличии
7
1 80.00
064 267104-3 Плоская шайба 12 для HR2450/ Плоская шайба 12 для HR2450/
В наличии
10
1 10.00
065 211012-0 Подшипник 606ZZ Подшипник 606ZZ
Нет в наличии
1 130.00
065-1 210028-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 606ZZ
Нет в наличии
1 70.00
066 961003-8 Стопорное кольцо S-7 к HR2450/ Стопорное кольцо S-7 к HR2450/
Нет в наличии
1 10.00
067 233343-7 Компрессионная пружина 7 Компрессионная пружина 7
В наличии
19
1 10.00
068 226399-7 Прямозубая шестерня 10 Прямозубая шестерня 10
В наличии
1
1 930.00
069 331634-1 Муфта сцепления для HR2450/ Муфта сцепления для HR2450/
Нет в наличии
1 800.00
069-1 331993-3 Муфта сцепления Муфта сцепления
В наличии
4
1 360.00

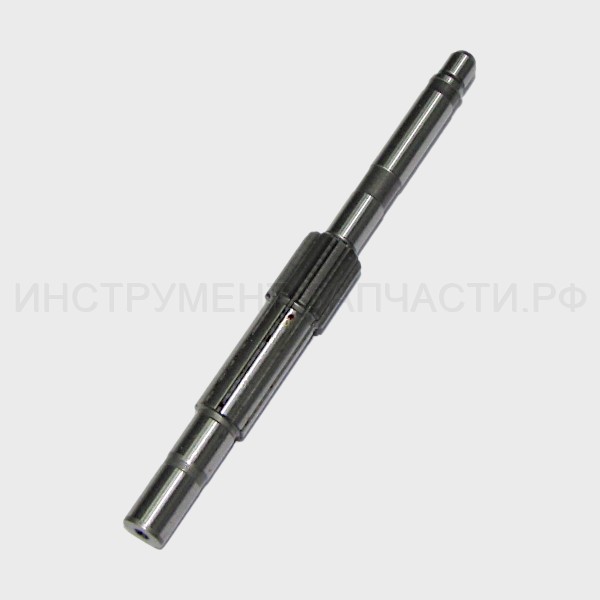

070 324248-3 COM_VIRTUEMART_NO_IMAGE_SET Вал для HR2432/HR2450/HR2455/
В наличии
1
1 700.00
071 219014-0 Подшипник качения 10 Подшипник качения 10
В наличии
2
1 1,410.00
072 226550-9 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 26
В наличии
1
1 270.00
073 266273-7 COM_VIRTUEMART_NO_IMAGE_SET Болт M4х12 с внутр.шестигран.
Болт с внутр.шестигран. M4X12
Нет в наличии
2 20.00
074 345179-3 Хомут боковой ручки к HR2450/ Хомут боковой ручки к HR2450/
В наличии
1
1 30.00
075 267234-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 8 для HR2450/
Нет в наличии
1 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
076 211032-4 Подшипник 608ZZ Подшипник 608ZZ
В наличии
18
1 110.00
076-1 210029-0 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608ZZ
В наличии
20
1 70.00
077 324212-4 Кольцо 8 для HR2450/HR2455/ Кольцо 8 для HR2450/HR2455/
В наличии
5
1 40.00
078 213725-9 О-кольцо 68 резиновое О-кольцо 68 резиновое
В наличии
9
1 60.00
079 961011-9 Стопорное кольцо E-4 к HR2450/ Стопорное кольцо E-4 к HR2450/
В наличии
25
1 10.00
080 941102-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 5 HM1100/HR2450/
Нет в наличии
1 10.00
081 233342-9 Компрессионная пружина 6 Компрессионная пружина 6
В наличии
51
1 10.00
082 345363-0 Пластина переключения режимов Пластина переключения режимов
Нет в наличии
1 60.00
083 153687-8 COM_VIRTUEMART_NO_IMAGE_SET Внутренний корпус HR2450/2455/
В наличии
2
1 690.00
084 213380-7 О-кольцо 24 резиновое HR2450/ О-кольцо 24 резиновое HR2450/
В наличии
22
1 20.00
085 265999-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт 4х25 фланец
Самонарез. винт, фланец 4X25
Нет в наличии
5 20.00
086 418807-4 COM_VIRTUEMART_NO_IMAGE_SET Корпус вентилятора для HR2432
Нет в наличии
1 840.00
087 418809-0 COM_VIRTUEMART_NO_IMAGE_SET Пластина крышки пылесборника
Нет в наличии
1 250.00
088 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
2 10.00
089
345483-0
COM_VIRTUEMART_NO_IMAGE_SET EARTH PLATE A
Нет данных о товаре
1
090 267271-4 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба к HR2020/HR2450/
Нет в наличии
1 20.00
091 210060-6 Подшипник 609LLU Подшипник 609LLU
В наличии
13
1 160.00
092 267231-6 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 9 для HR2450/
Нет в наличии
1 10.00
093 324500-9 COM_VIRTUEMART_NO_IMAGE_SET Пылезащита статора для HR2432
Нет в наличии
1 110.00
094 961055-9 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-15 BO6030/
Нет в наличии
1 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
095 241668-5 COM_VIRTUEMART_NO_IMAGE_SET Крыльчатка 81 для HR2432
Нет в наличии
1 1,010.00
096 226596-5 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 5 к HR2432
Нет в наличии
1 480.00
096-1 226619-9 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 5
Нет в наличии
1 820.00
097 211131-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 12/28 6001DW
Подшипник 12/28
Нет в наличии
1 220.00
098
262115-3
COM_VIRTUEMART_NO_IMAGE_SET Уретановая пружина 8
Нет данных о товаре
1
098-1 213033-8 COM_VIRTUEMART_NO_IMAGE_SET Уретановая пружина 8
Нет в наличии
2 20.00
099 253741-9 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 9
Нет в наличии
1 10.00
099-1 253733-8 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 9
Нет в наличии
1 20.00
100 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
4 10.00
101 418808-2 COM_VIRTUEMART_NO_IMAGE_SET Корпус Вентилятора В к HR2432
Нет в наличии
1 870.00
102
345484-8
COM_VIRTUEMART_NO_IMAGE_SET EARTH PLATE B
Нет данных о товаре
1
103
240047-4
COM_VIRTUEMART_NO_IMAGE_SET Крыльчатка 60 HR2450/HR2440
Нет данных о товаре
1
103-1 240084-8 COM_VIRTUEMART_NO_IMAGE_SET Крыльчатка 60 для HR2020
Нет в наличии
1 50.00
104
515624-4
COM_VIRTUEMART_NO_IMAGE_SET Pотор в сборе 240V для HR2432
INC. 103,105,106
Нет данных о товаре
1
104-1 515654-5 COM_VIRTUEMART_NO_IMAGE_SET Ротор 204В в сб.к HR2432
Ротор в сборе HR2432
INC. 103,105,106
Нет в наличии
1 950.00
104-2 515674-9 Ротор в сборе 240В для HR2432 Ротор в сборе 240В для HR2432
INC. 103,105,106
В наличии
1
1 1,910.00
105 681636-0 Изоляционная шайба для HR2450/ Изоляционная шайба для HR2450/
В наличии
6
1 20.00
106 211021-9 Подшипник  607LLB Подшипник 607LLB
Подшипник 607LLB
В наличии
15
1 120.00
107 421494-0 Резиновое кольцо 19 к HR2450/ Резиновое кольцо 19 к HR2450/
В наличии
8
1 240.00
108
417631-2
COM_VIRTUEMART_NO_IMAGE_SET Защита статора
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
108-1 419201-3 Защита статора для HR2450/ Защита статора для HR2450/
В наличии
1
1 30.00
109 633488-5 Cтатор к HR2020/HR2450/HR2432/ Cтатор к HR2020/HR2450/HR2432/
В наличии
4
1 700.00
110 266052-3 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT4х60 фланец
Самонарез. винт, фланец PT4X60
Нет в наличии
2 20.00
111
183409-2
COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя в сборе
INC. 115
Нет данных о товаре
1
111-1 417632-0 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя в сборе
Нет в наличии
1 650.00
112
861193-6
COM_VIRTUEMART_NO_IMAGE_SET HR2432 NAME PLATE
Нет данных о товаре
1
113 689111-0 Прокладка для HR2450/HP2050/ Прокладка для HR2450/HP2050/
Нет в наличии
2 20.00
114 643988-7 Щеткодержатель для HR2450/ Щеткодержатель для HR2450/
В наличии
4
1 50.00
115 819063-3 COM_VIRTUEMART_NO_IMAGE_SET Этикетка с эмблемой Макита S
Нет в наличии
1 20.00
116 191962-4 Угольные щетки CB-419 Угольные щетки CB-419
В наличии
55
1 130.00
117 643989-5 Щеткодержатель для HR2450/ Щеткодержатель для HR2450/
В наличии
4
1 50.00
118
815991-0
COM_VIRTUEMART_NO_IMAGE_SET HR2432 SERIAL NO. LABEL
Нет данных о товаре
1
119 650508-0 Выключатель TG813TLB-1 HR2020/ Выключатель TG813TLB-1 HR2020/
В наличии
2
1 1,150.00
120 153284-0 Крышка рукоятки в сб. HR2450/ Крышка рукоятки в сб. HR2450/
В наличии
1
1 430.00
121 265999-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт 4х25 фланец
Самонарез. винт, фланец 4X25
Нет в наличии
1 20.00
122 682566-8 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 10 к HR2450/
Нет в наличии
1 40.00
123 665890-4 Кабель резиновый 1.0-2-4.0 Кабель резиновый 1.0-2-4.0
Нет в наличии
1 1,140.00
124 645253-0 COM_VIRTUEMART_NO_IMAGE_SET Фильтр помех для 9542/HR2450/
Нет в наличии
1 60.00
125 687052-4 COM_VIRTUEMART_NO_IMAGE_SET Прижимная пластина к HR2450/
Нет в наличии
1 30.00
125-1 687124-5 COM_VIRTUEMART_NO_IMAGE_SET Держатель кабеля к 3709/MT360/
Нет в наличии
1 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
126 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
2 10.00
127 265999-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт 4х25 фланец
Самонарез. винт, фланец 4X25
Нет в наличии
2 20.00
128 122708-7 COM_VIRTUEMART_NO_IMAGE_SET Пылесборный мешок для HR2432
Пылесборник HR2432
Нет в наличии
1 620.00
128.10 410602-8 COM_VIRTUEMART_NO_IMAGE_SET Замок пылесборника для LS1030/
C10
Нет в наличии
1 30.00
128.20
417154-0
COM_VIRTUEMART_NO_IMAGE_SET FRAME CAP
C20
Нет данных о товаре
1
Нет на рисунке
129 257273-8 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 8
Нет в наличии
1 310.00
A01
824729-2
COM_VIRTUEMART_NO_IMAGE_SET Пластиковый кейс для HR2432
Нет данных о товаре
1
A01.10 163455-1 COM_VIRTUEMART_NO_IMAGE_SET Защелка метал.для кейса 6271D
C10
Нет в наличии
2 80.00
A01.20
418889-6
COM_VIRTUEMART_NO_IMAGE_SET HANDLE
C20
Нет данных о товаре
1
A01.30
819140-1
COM_VIRTUEMART_NO_IMAGE_SET MAKITA LOGO LABEL
C30
Нет данных о товаре
1
A01-1
824729-2
COM_VIRTUEMART_NO_IMAGE_SET Пластиковый кейс для HR2432
Нет данных о товаре
1
A01-1.10 163455-1 COM_VIRTUEMART_NO_IMAGE_SET Защелка метал.для кейса 6271D
C10
Нет в наличии
2 80.00
A01-1.20 419360-3 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка
C20
Нет в наличии
1 70.00
A01-1.30
819140-1
COM_VIRTUEMART_NO_IMAGE_SET MAKITA LOGO LABEL
C30
Нет данных о товаре
1
A02 421727-3 COM_VIRTUEMART_NO_IMAGE_SET Крышка масляного канала
Крышка маслянного канала
Нет в наличии
1 60.00
E01 688131-1 COM_VIRTUEMART_NO_IMAGE_SET Фильтр помех
Фильтр MHW710
Нет в наличии
1 30.00

Корзина

Ваша корзина пуста!
