HR4003C

Схема и запчасти для перфоратора Makita HR4003C
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 286292-7 COM_VIRTUEMART_NO_IMAGE_SET Колпачок
TOOL HOLDER CAP
Нет в наличии
1 110.00
002 233948-3 Кольцевая пружина 25 HR5211C/ Кольцевая пружина 25 HR5211C/
В наличии
1
1 60.00
003 257308-5 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 28 для HM1101C
Kольцо 28 для HM1101C
Нет в наличии
1 80.00
004 454330-5 COM_VIRTUEMART_NO_IMAGE_SET Кожух муфты
CHUCK COVER
Нет в наличии
1 120.00
005 262167-4 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо 30
RUBBER RING 30
Нет в наличии
1 270.00
006 326272-2 COM_VIRTUEMART_NO_IMAGE_SET Муфта ствола
CHUCK RING
Нет в наличии
1 320.00
007 454331-3 COM_VIRTUEMART_NO_IMAGE_SET Расцепляющий кожух
RELEASE COVER
Нет в наличии
1 140.00
008 346670-4 COM_VIRTUEMART_NO_IMAGE_SET Опора пружины
SPRING GUIDE
Нет в наличии
1 40.00
009 234288-2 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 46
COMPRESSION SPRING 46
Нет в наличии
1 20.00
010 346670-4 COM_VIRTUEMART_NO_IMAGE_SET Опора пружины
SPRING GUIDE
Нет в наличии
1 40.00

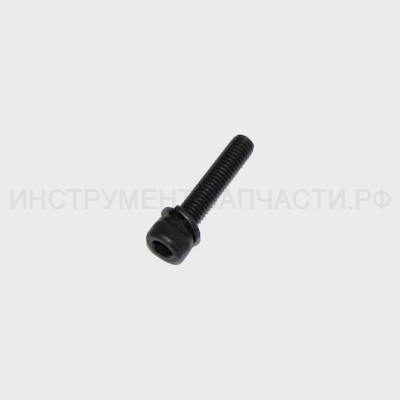

012 922351-0 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М6х30
Болт с внутр.шестигран. М6Х30
Нет в наличии
4 30.00
013 141956-9 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр в сб.
BARREL COMPLETE
Нет в наличии
1 2,980.00
013.10 213246-1 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 38 SA1004
O-RING 38 SA1004
C10
Нет в наличии
1 30.00
013.20 213490-0 COM_VIRTUEMART_NO_IMAGE_SET Сальник 32
C20
Нет в наличии
1 160.00
013.30 213492-6 О-кольцо 32 О-кольцо 32
C30
Нет в наличии
1 130.00
014 454337-1 COM_VIRTUEMART_NO_IMAGE_SET Стопорная втулка
LOCK SLEEVE
Нет в наличии
1 80.00
015 234290-5 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 59
RING SPRING 59
Нет в наличии
1 10.00
016 213707-1 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 65 резиновое
О-кольцо 65 резиновое
Нет в наличии
1 30.00
017 267469-3 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 32
FLAT WASHER 32
Нет в наличии
1 20.00
018 262168-2 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо 32
RUBBER RING 32
Нет в наличии
1 120.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
019 267469-3 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 32
FLAT WASHER 32
Нет в наличии
1 20.00
020 310257-8 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор инструмента HR3541FC
Нет в наличии
2 420.00
021 326268-3 COM_VIRTUEMART_NO_IMAGE_SET Ствол для HR4013CV
TOOL HOLDER
Нет в наличии
1 7,660.00
022 213317-4 О-кольцо 20 резиновое HR4000C/ О-кольцо 20 резиновое HR4000C/
В наличии
9
1 30.00
023 213392-0 Фторопластовое кольцо 25 Фторопластовое кольцо 25
Нет в наличии
1 490.00
024 213317-4 О-кольцо 20 резиновое HR4000C/ О-кольцо 20 резиновое HR4000C/
В наличии
9
1 30.00
025 213392-0 Фторопластовое кольцо 25 Фторопластовое кольцо 25
Нет в наличии
1 490.00
026 326269-1 COM_VIRTUEMART_NO_IMAGE_SET Ударник для HR4013CV
IMPACT BOLT
Нет в наличии
1 300.00
027 326274-8 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 17
RING 17
Нет в наличии
1 140.00
028 262166-6 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо 18
RUBBER RING 18
Нет в наличии
1 290.00
029 454347-8 COM_VIRTUEMART_NO_IMAGE_SET Втулка скольжения
SLIDE SLEEVE
Нет в наличии
1 90.00
030 326270-6 COM_VIRTUEMART_NO_IMAGE_SET Боёк для hr4013CV
STRIKER
Нет в наличии
1 190.00
031 213695-2 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 22
O-RING 22
В наличии
1
1 270.00
032 234289-0 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 33
COMPRESSION SPRING 33
Нет в наличии
1 20.00
033 346673-8 COM_VIRTUEMART_NO_IMAGE_SET Направляющее кольцо
GUIDE RING
Нет в наличии
1 270.00
034 256548-2 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 6 с плоск.цилиндр.гол.
FLAT FILLISTER HEAD PIN 6
Нет в наличии
1 40.00
035 346671-2 COM_VIRTUEMART_NO_IMAGE_SET Соединительная пластина
LINK PLATE
Нет в наличии
1 60.00
036 313255-1 COM_VIRTUEMART_NO_IMAGE_SET Втулка вращения
DRIVING SLEEVE
Нет в наличии
1 700.00
037 257991-8 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо WR-32,5
RETAINING RING (EXT) WR-32.5
Нет в наличии
1 40.00
038 257340-9 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 33
RING 33
Нет в наличии
1 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
039 267470-8 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 33
FLAT WASHER 33
Нет в наличии
1 70.00
040 234287-4 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 34
COMPRESSION SPRING 34
Нет в наличии
1 40.00
041 267470-8 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 33
FLAT WASHER 33
Нет в наличии
1 70.00
042 332063-1 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр 28,5
CYLINDER 28.5
Нет в наличии
1 1,740.00
043 257991-8 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо WR-32,5
RETAINING RING (EXT) WR-32.5
Нет в наличии
1 40.00
044 213406-5 О-кольцо 30 резиновое О-кольцо 30 резиновое
В наличии
5
3 10.00
045 256197-5 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 7
Нет в наличии
1 30.00
046 419004-5 Поршень для HR4010C/HR4011C/ Поршень для HR4010C/HR4011C/
В наличии
4
1 130.00
047 213379-2 О-кольцо 21 резиновое О-кольцо 21 резиновое
В наличии
10
1 10.00
048 213695-2 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 22
O-RING 22
В наличии
1
1 270.00

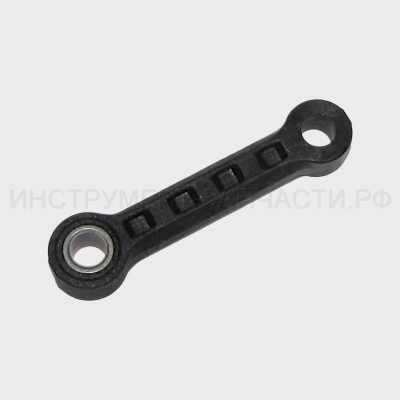

049 454317-7 COM_VIRTUEMART_NO_IMAGE_SET Шатун
CONNECTING ROD
В наличии
5
1 320.00
051 141958-5 COM_VIRTUEMART_NO_IMAGE_SET Крышка корпуса редуктора
HOUSING COVER B COMPLETE
Нет в наличии
1 870.00
052 227613-4 COM_VIRTUEMART_NO_IMAGE_SET Спирал.коническая шестерня 26
SPIRAL BEVEL GEAR 26
Нет в наличии
1 1,120.00
059 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
060 454326-6 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения
CHANGE LEVER
Нет в наличии
1 120.00
061 318988-3 COM_VIRTUEMART_NO_IMAGE_SET Защитный кожух переключателя
CRANK CAP COVER
Нет в наличии
1 460.00
062 454339-7 COM_VIRTUEMART_NO_IMAGE_SET Управляющая пластина
CONTROL PLATE
Нет в наличии
1 120.00
063 454340-2 COM_VIRTUEMART_NO_IMAGE_SET Пластина скольжения
SLIDE PLATE
Нет в наличии
1 50.00
064 234284-0 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 4
COMPRESSION SPRING 4
Нет в наличии
1 10.00
065 454345-2 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения
CRANK LEVER
Нет в наличии
1 90.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
066 213262-3 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 18 резиновое
О-кольцо 18 резиновое
Нет в наличии
1 20.00
067 424556-3 COM_VIRTUEMART_NO_IMAGE_SET Колпачок
FILTER CAP
Нет в наличии
1 20.00
068 443182-9 COM_VIRTUEMART_NO_IMAGE_SET Фильтр
FILTER
Нет в наличии
1 30.00
069 454319-3 COM_VIRTUEMART_NO_IMAGE_SET Крышка редуктора
CRANK CAP
Нет в наличии
1 220.00
070 911128-8 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х16 для KP0800
Винт M4X16
Нет в наличии
6 10.00
071 424559-7 COM_VIRTUEMART_NO_IMAGE_SET Уплотнительное кольцо B
SEAL RING B
Нет в наличии
1 60.00
072 232280-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская пружина
LEAF SPRING
Нет в наличии
1 30.00
073 454318-5 COM_VIRTUEMART_NO_IMAGE_SET Соединительный рычаг
LINK LEVER
Нет в наличии
1 60.00
074 911511-9 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х10 к HR4011C/HR4001C/
Винт M4X10 к HR4011C/HR4001C/
Нет в наличии
1 30.00
075 266041-8 Самонарез. винт, фланец PT5X25 Самонарез. винт, фланец PT5X25
В наличии
12
4 20.00
076 233603-7 COM_VIRTUEMART_NO_IMAGE_SET Торсионная пружина 7
TORSION SPRING 7
Нет в наличии
1 20.00
077 454338-9 COM_VIRTUEMART_NO_IMAGE_SET Стопорная пластина
LINK GUIDE
Нет в наличии
1 140.00
078 141954-3 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора B в сб.
CRANK HOUSING B COMPLETE
Нет в наличии
1 4,330.00
079 126290-8 COM_VIRTUEMART_NO_IMAGE_SET Огранич.крутящ.момента в сб.
TORQUE LIMITER ASSEMBLY
INC. 80-87
Нет в наличии
1 6,530.00
080 254239-9 Шпонка 4 HR3000C/HR3550C Шпонка 4 HR3000C/HR3550C
В наличии
2
2 50.00
081 227612-6 COM_VIRTUEMART_NO_IMAGE_SET Спирал.коническая шестерня 7
SPIRAL BEVEL GEAR 7
Нет в наличии
1 560.00
082 211232-6 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6002LLU
В наличии
3
1 220.00
083 141959-3 COM_VIRTUEMART_NO_IMAGE_SET Шестерня огранич.крут.момента
TORQUE LIMITTER COMPLETE
Нет в наличии
1 4,370.00
084 324727-1 COM_VIRTUEMART_NO_IMAGE_SET Шайба с буртом 8
SHOULDER WASHER 8
Нет в наличии
1 350.00
085 210005-4 Подшипник 608DDW Подшипник 608DDW
В наличии
10
1 110.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
086 253215-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 8
Плоская шайба 8 2012NB/4191D/
Нет в наличии
1 10.00
087 961004-6 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-8 к 4341CT/
Нет в наличии
1 10.00
088 326271-4 COM_VIRTUEMART_NO_IMAGE_SET Кривошип
CRANK SHAFT
Нет в наличии
1 690.00
089 211332-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 20/42
Нет в наличии
1 350.00
090 961060-6 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-20 HR4011C
Стопорное кольцо S-20 HR4000C/
Нет в наличии
1 30.00
091 227772-4 COM_VIRTUEMART_NO_IMAGE_SET Косозубоя шестерня 37
HELICAL GEAR 37
Нет в наличии
1 460.00
093 253180-3 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 10
В наличии
1
1 20.00
094 424558-9 COM_VIRTUEMART_NO_IMAGE_SET Уплотнительное кольцо A
SEAL RING A
Нет в наличии
1 60.00
095 141955-1 COM_VIRTUEMART_NO_IMAGE_SET Ниж.крышка корп.редуктора
GEAR HOUSING COMPLETE
Нет в наличии
1 2,430.00
096 213231-4 Сальник 15 для HR4500C/HM0860C Сальник 15 для HR4500C/HM0860C
В наличии
5
1 180.00
097 331596-3 Втулка 12 для HR4500C/HM0860C/ Втулка 12 для HR4500C/HM0860C/
В наличии
3
1 60.00
098 211137-0 Подшипник 6201LLU Подшипник 6201LLU
В наличии
2
1 240.00
099 253744-3 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 12
Нет в наличии
1 20.00

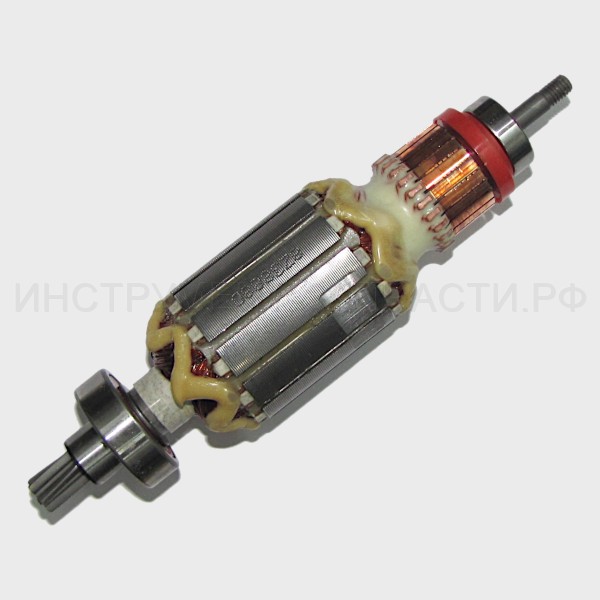

100 513888-4 COM_VIRTUEMART_NO_IMAGE_SET Ротор 220-240В в сборе
ARMATURE ASS'Y 220-240V
INC. 97,98,99,101,102
Нет в наличии
1 4,230.00
101 681650-6 COM_VIRTUEMART_NO_IMAGE_SET Изоляционная шайба к HR3210C
Изоляционная шайба к HR4000C/
Нет в наличии
1 300.00
102 210005-4 Подшипник 608DDW Подшипник 608DDW
В наличии
10
1 110.00
103 267721-9 COM_VIRTUEMART_NO_IMAGE_SET Тарельчатая шайба 15
WAVE WASHER 15
Нет в наличии
1 20.00
104 266568-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 5х80
Самонарезающий винт 5X80
Нет в наличии
2 60.00
105 454329-0 COM_VIRTUEMART_NO_IMAGE_SET Защита статора
BAFFLE PLATE
Нет в наличии
1 110.00

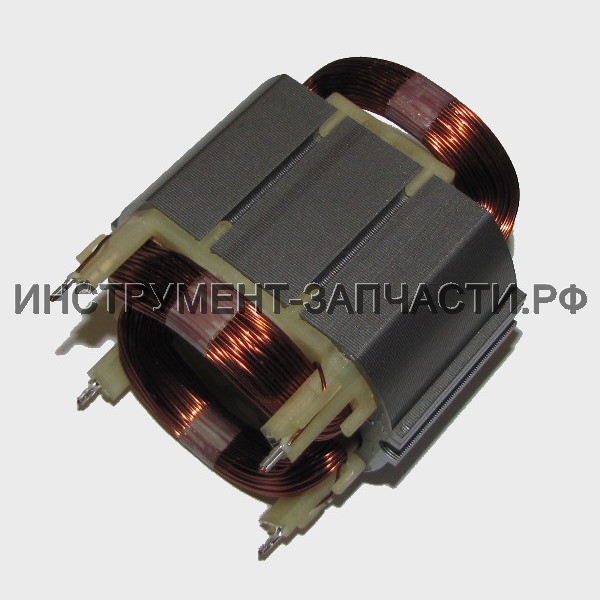

106 625758-6 Статор для  HR4011C/HR4010C/ Статор для HR4011C/HR4010C/
Статор для HR4011C/HR4010C/
Нет в наличии
1 1,660.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
107 632A84-2 COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель
BRUSH HOLDE UNIT
Нет в наличии
1 650.00
107-1 632E31-7 COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель
BRUSH HOLDE UNIT
Нет в наличии
1 620.00
108 194160-9 Угольные щетки CB-350 Угольные щетки CB-350
Угольные щетки СВ-350
В наличии
26
1 280.00
108-1
197245-0
COM_VIRTUEMART_NO_IMAGE_SET CARBON BRUSH CB-351
Нет данных о товаре
1
111 454316-9 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя
MOTOR HOUSING
Нет в наличии
1 1,210.00
112 240146-2 COM_VIRTUEMART_NO_IMAGE_SET Крыльчатка 76
FAN 76
Нет в наличии
1 440.00
113 253047-5 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 6 к HR4011C
Плоская шайба 6
Нет в наличии
1 10.00
114 931303-0 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M6 к 9565/
Нет в наличии
1 10.00
115 454328-2 COM_VIRTUEMART_NO_IMAGE_SET Ниж.крышка корп.двигателя
REAR COVER
Нет в наличии
1 500.00
116 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
2 10.00
117 695123-3 COM_VIRTUEMART_NO_IMAGE_SET Кабель резиновый 1.5-2-4.0
Нет в наличии
1 1,030.00
118 682560-0 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 10 к GA9020/
В наличии
2
1 90.00
119 419024-9 COM_VIRTUEMART_NO_IMAGE_SET Держатель усилителя кабеля
Нет в наличии
1 70.00
120 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
121 687169-3 COM_VIRTUEMART_NO_IMAGE_SET Прижимная пластина
Фиксатор кабеля для GA7020/
Нет в наличии
1 20.00
122 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
123 620202-8 COM_VIRTUEMART_NO_IMAGE_SET Контроллер
CONTROLLER
Нет в наличии
1 4,220.00
124 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
125 632B52-1 COM_VIRTUEMART_NO_IMAGE_SET Изолированная клемма
LEAD UNIT
Нет в наличии
1 130.00
126 454346-0 COM_VIRTUEMART_NO_IMAGE_SET Линза для HR5212C
LENS
Нет в наличии
1 50.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
132
814T27-2
COM_VIRTUEMART_NO_IMAGE_SET HR4003C NAME PLATE
Нет данных о товаре
1
137 454322-4 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка Б
HANDLE B
Нет в наличии
1 1,130.00
138 265999-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт 4х25 фланец
Самонарез. винт, фланец 4X25
Нет в наличии
6 20.00
139 454333-9 COM_VIRTUEMART_NO_IMAGE_SET Клавиша выключателя B
SWITCH LEVER B
Нет в наличии
1 100.00
143 154626-1 Держатель выключателя в сборе Держатель выключателя в сборе
В наличии
1
1 140.00
144 650678-5 COM_VIRTUEMART_NO_IMAGE_SET Выключатель C3PA-1121
SWITCH C3PA-1121
Нет в наличии
1 540.00
145 454323-2 COM_VIRTUEMART_NO_IMAGE_SET Крышка рукоятки
HANDLE COVER
Нет в наличии
1 700.00
146 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
147 234281-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 6
COMPRESSION SPRING 6
Нет в наличии
1 10.00
148 632A83-4 COM_VIRTUEMART_NO_IMAGE_SET Электронный блок
SWITCH UNIT
Нет в наличии
1 1,440.00
149 454336-3 COM_VIRTUEMART_NO_IMAGE_SET Клавиша C
SWITCH LEVER C
Нет в наличии
1 110.00
150 187692-3 COM_VIRTUEMART_NO_IMAGE_SET Корпус выключателя
SWITCH CASE SET
INC. 152
Нет в наличии
1 170.00
151 911128-8 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х16 для KP0800
Винт M4X16
Нет в наличии
4 10.00
152 187692-3 COM_VIRTUEMART_NO_IMAGE_SET Корпус выключателя
SWITCH CASE SET
INC. 150
Нет в наличии
1 170.00
153 286255-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновый наконечник 13
Нет в наличии
2 20.00
Нет на рисунке
154
807Y79-0
COM_VIRTUEMART_NO_IMAGE_SET CLEAR LABEL
Нет данных о товаре
1
A01 123138-5 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка для DHR400, HR4013C, HR4003C
SIDE GRIP ASSEMBLY
Нет в наличии
1 1,560.00
A02 196792-8 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка 73 для DHR400/HR4003/4013
SIDE HANDLE 73 SET
Нет в наличии
1 2,190.00
A03
194683-7
COM_VIRTUEMART_NO_IMAGE_SET Смазка
Нет данных о товаре
1
A03-1
198175-8
COM_VIRTUEMART_NO_IMAGE_SET GREASE VESSEL SET (FOR RUSSIA)
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A03-2
198174-0
COM_VIRTUEMART_NO_IMAGE_SET GREASE VESSEL SET (FOR RUSSIA)
Нет данных о товаре
1
A04
196277-4
COM_VIRTUEMART_NO_IMAGE_SET PLASTIC CASE SET
Нет данных о товаре
1
A04.10
837544-5
COM_VIRTUEMART_NO_IMAGE_SET INNER TRAY
C10
Нет данных о товаре
1
A04.20
801Y02-7
COM_VIRTUEMART_NO_IMAGE_SET INDICATION LABEL
C20
Нет данных о товаре
1
A04.30 162271-8 COM_VIRTUEMART_NO_IMAGE_SET Защелка пласт.для кейса HM1213
C30
Нет в наличии
2 110.00
A05 331955-1 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель уровня глубины для DHR400/HR4003/4013/5202/5212
DEPTH GAUGE
Нет в наличии
1 290.00
A06 443122-7 COM_VIRTUEMART_NO_IMAGE_SET Ткань для HR4001C/HR4011C/
Нет в наличии
1 340.00
