HR4500C

Схема и запчасти для перфоратора Makita HR4500C
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 286259-5 Колпачок для модели HR4500C Колпачок для модели HR4500C
В наличии
3
1 150.00

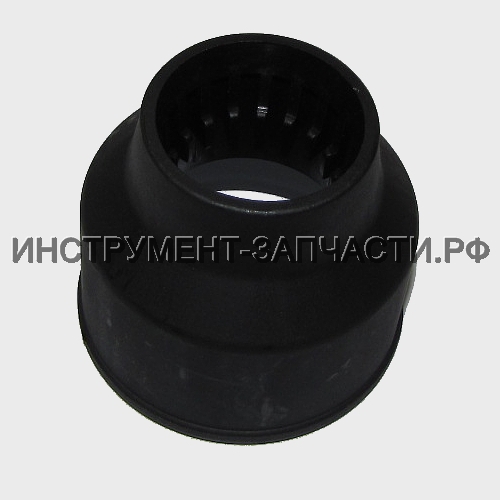

002 417459-8 Кожух муфты для модели HR4500C Кожух муфты для модели HR4500C
В наличии
1
1 460.00
003 233178-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 46
Нет в наличии
1 40.00

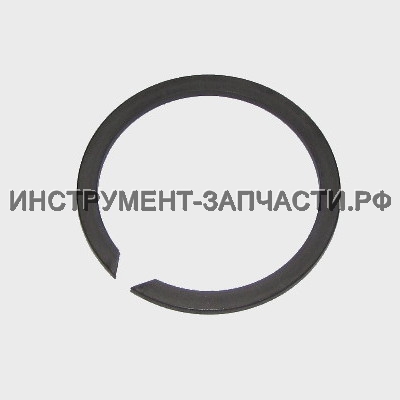

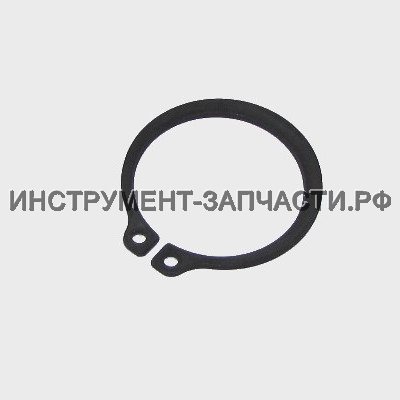

004 961186-4 Стопорное кольцо WR-40 HR4500C Стопорное кольцо WR-40 HR4500C
В наличии
1
1 140.00

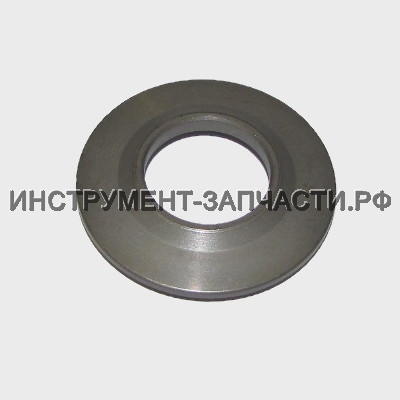

005 344489-5 Шайба 40 для HR4000C/HR4500С Шайба 40 для HR4000C/HR4500С
В наличии
5
1 520.00
006 233179-4 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 50
Нет в наличии
1 40.00

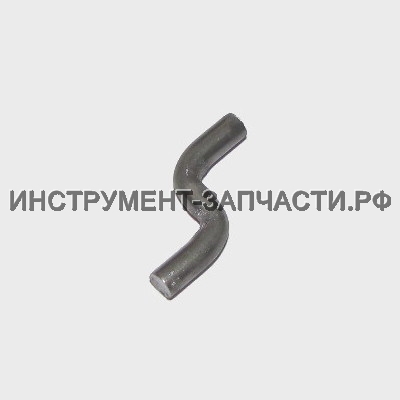

007 232171-7 Плоская пружина 37 для HR4500C Плоская пружина 37 для HR4500C
В наличии
3
1 120.00
008 322948-9 Муфта ствола к HR4000C/HR4500С Муфта ствола к HR4000C/HR4500С
В наличии
3
1 2,610.00

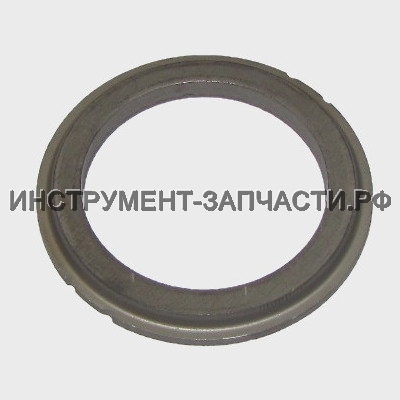

009 344488-7 Тарельчатая шайба 32 HR4000C/ Тарельчатая шайба 32 HR4000C/
В наличии
5
1 120.00
010 417435-2 COM_VIRTUEMART_NO_IMAGE_SET Корпус сальника для HR4500C
Нет в наличии
1 170.00

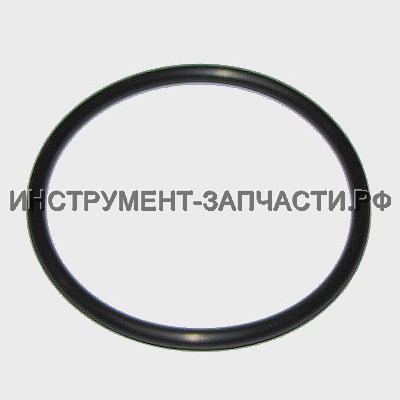

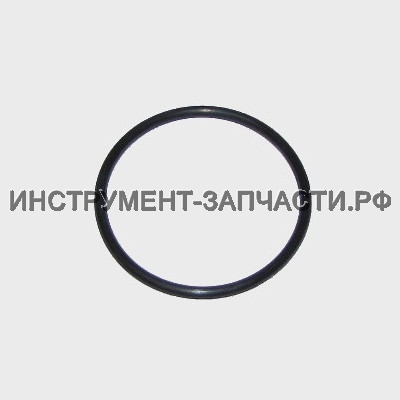

011 213669-3 О-кольцо 56 резиновое HR4500C О-кольцо 56 резиновое HR4500C
В наличии
10
1 70.00
012 213480-3 COM_VIRTUEMART_NO_IMAGE_SET Сальник 35 для HR4000C/HR4500C
Нет в наличии
1 180.00
013 961153-9 Стопорное кольцо S-35 HR4000C/ Стопорное кольцо S-35 HR4000C/
В наличии
1
1 100.00
014 962301-3 Стопорное кольцо R-62 HR4500C/ Стопорное кольцо R-62 HR4500C/
В наличии
1
1 190.00
015 211471-8 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6007LLU
Нет в наличии
1 750.00
016 417434-4 Втулка скольжения для HR4500C Втулка скольжения для HR4500C
В наличии
1
1 240.00

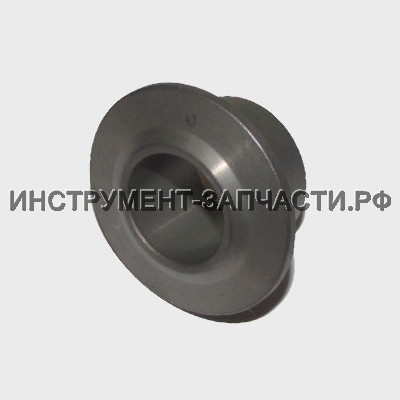

017 331589-0 Втулка 19 для модели HR4500C Втулка 19 для модели HR4500C
В наличии
1
1 790.00
018 421767-1 Резиновое кольцо 22 к HR4500C Резиновое кольцо 22 к HR4500C
В наличии
1
1 270.00
019 331597-1 Шайба 19 для модели HR4500C Шайба 19 для модели HR4500C
В наличии
1
1 330.00
020 324088-9 COM_VIRTUEMART_NO_IMAGE_SET Боек для HR4500C
Боек для модели HR4500C
Нет в наличии
1 560.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
021 213317-4 О-кольцо 20 резиновое HR4000C/ О-кольцо 20 резиновое HR4000C/
В наличии
12
1 40.00
022 213392-0 Фторопластовое кольцо 25 Фторопластовое кольцо 25
В наличии
7
1 660.00
023 213317-4 О-кольцо 20 резиновое HR4000C/ О-кольцо 20 резиновое HR4000C/
В наличии
12
1 40.00
024 213392-0 Фторопластовое кольцо 25 Фторопластовое кольцо 25
В наличии
7
1 660.00

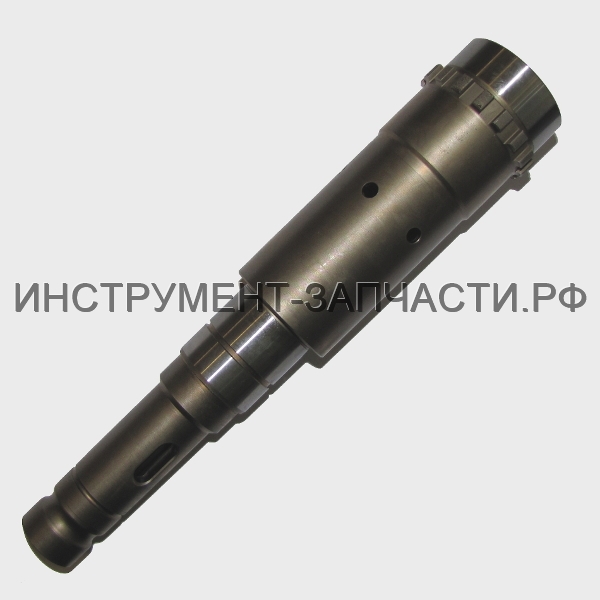

025 324064-3 Ствол для модели HR4500C Ствол для модели HR4500C
Нет в наличии
1 16,430.00
026 322908-1 Ролик 8 (металл) для HR5001C/ Ролик 8 (металл) для HR5001C/
Нет в наличии
2 240.00
027 310052-6 Шпилька 8 для HR4000C/HR4500C Шпилька 8 для HR4000C/HR4500C
В наличии
4
1 120.00
028 231984-3 Кольцевая пружина 25 Кольцевая пружина 25
В наличии
11
1 70.00

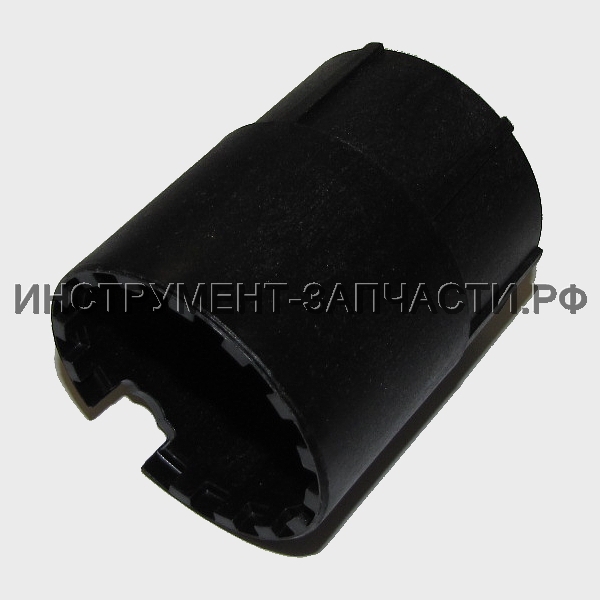

029 417437-8 Стопорная втулка A для HR4500C Стопорная втулка A для HR4500C
В наличии
1
1 520.00
030 233300-5 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 55
Нет в наличии
1 70.00

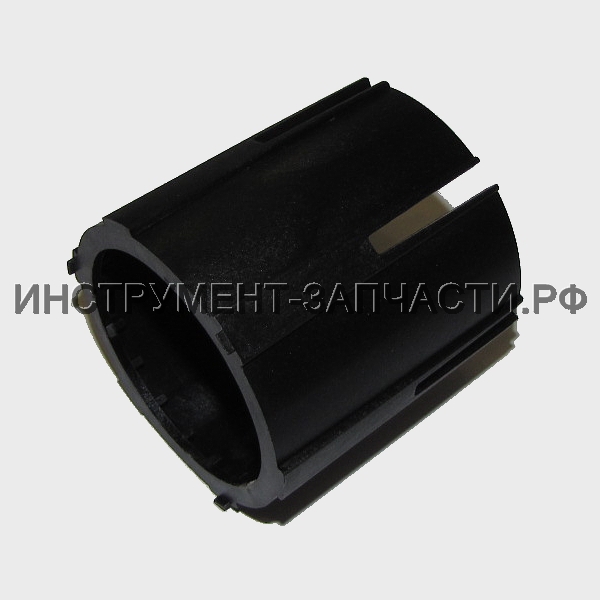

031 417436-0 Стопорная втулка B HR4500C(пл) Стопорная втулка B HR4500C(пл)
В наличии
2
1 310.00
032 262093-7 COM_VIRTUEMART_NO_IMAGE_SET Уретановое кольцо 35
Нет в наличии
1 170.00
033 267221-9 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 35 для HR4500C
Нет в наличии
1 110.00
034 267222-7 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 49 для HR4500C
Нет в наличии
1 210.00
035 324089-7 COM_VIRTUEMART_NO_IMAGE_SET Ударник для HR4500C
Ударник для модели HR4500C
Нет в наличии
1 570.00
036 213440-5 О-кольцо 27 резиновое HR4500C О-кольцо 27 резиновое HR4500C
В наличии
18
1 40.00
037 331599-7 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 38 для HR4511C
Кольцо 38 для HR4500C/HR4501C/
Нет в наличии
1 530.00
038 233299-4 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 39
Нет в наличии
1 60.00
039 227401-9 COM_VIRTUEMART_NO_IMAGE_SET Коническая спирал.шестерня 36
Коническая спирал. шестерня 36
Нет в наличии
1 2,810.00
040 331592-1 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр 34 для HR4500C
Цилиндр 34 для модели HR4500C
Нет в наличии
1 4,100.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
041 213486-1 О-кольцо 35 резиновое О-кольцо 35 резиновое
В наличии
4
1 60.00
042 213486-1 О-кольцо 35 резиновое О-кольцо 35 резиновое
В наличии
4
1 60.00
043 213440-5 О-кольцо 27 резиновое HR4500C О-кольцо 27 резиновое HR4500C
В наличии
18
1 40.00
044 331598-9 Поршн.трубчат.штифт 10 HR4500C Поршн.трубчат.штифт 10 HR4500C
В наличии
2
1 190.00

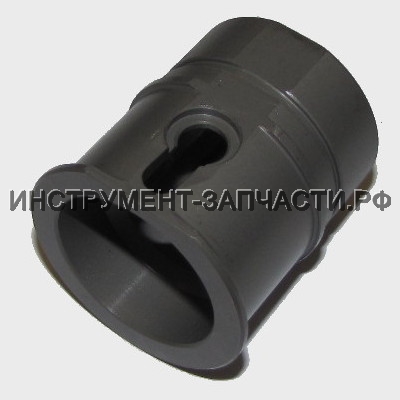

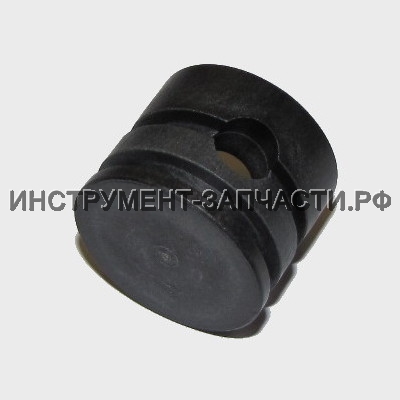

045 417433-6 Поршень для модели HR4500C Поршень для модели HR4500C
В наличии
1
1 520.00
046 213440-5 О-кольцо 27 резиновое HR4500C О-кольцо 27 резиновое HR4500C
В наличии
18
1 40.00

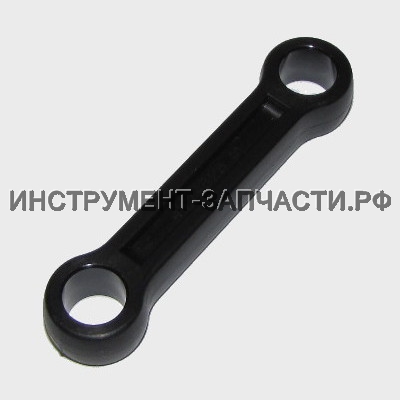

047 417432-8 Шатун для модели HR4500C Шатун для модели HR4500C
В наличии
3
1 150.00
048 152766-9 COM_VIRTUEMART_NO_IMAGE_SET Крышка корп .кривошипа HR4500C
Нет в наличии
1 1,250.00
048.10
817280-9
COM_VIRTUEMART_NO_IMAGE_SET Предупреждающая табличка
C10
Нет данных о товаре
1
049 152764-3 COM_VIRTUEMART_NO_IMAGE_SET Корпус кривошипа к HR4500C
Нет в наличии
1 5,900.00
050-1 416124-6 Крышка кривошипа для HR4000C/ Крышка кривошипа для HR4000C/
В наличии
2
1 150.00
051 213406-5 О-кольцо 30 резиновое О-кольцо 30 резиновое
В наличии
5
1 10.00
052 324065-1 COM_VIRTUEMART_NO_IMAGE_SET Кривошип для HR4500C
Кривошип для модели HR4500C
Нет в наличии
1 940.00
053 254218-7 COM_VIRTUEMART_NO_IMAGE_SET Шпонка 5 HR4500C
Нет в наличии
2 60.00
054 267219-6 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 45 для HR4500C
Нет в наличии
1 60.00
055 211418-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6006LLU
В наличии
1
1 870.00
056 962252-0 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо R-55 HR4500C
Нет в наличии
1 90.00
057 961110-7 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-30 HR4500C/
Нет в наличии
1 40.00
058 227017-0 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня 22
Нет в наличии
1 470.00
059 226533-9 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 37
Нет в наличии
1 1,030.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
060 961056-7 Стопорное кольцо S-16 к 5500S/ Стопорное кольцо S-16 к 5500S/
В наличии
4
1 30.00
061 421768-9 COM_VIRTUEMART_NO_IMAGE_SET Резиновая прокладка к HR4500C
Нет в наличии
1 90.00
062 152765-1 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора в сб. HR4500C
Нет в наличии
1 1,890.00
062.10 212052-1 COM_VIRTUEMART_NO_IMAGE_SET Игольчатый подшипник 1010
C10
Нет в наличии
1 190.00
063 253314-8 COM_VIRTUEMART_NO_IMAGE_SET Тонкая шайба 15
Нет в наличии
1 40.00
064 210024-0 Подшипник 8/22 608LLU Подшипник 8/22 608LLU
Подшипник 8/22
В наличии
1
1 190.00
065 417438-6 Вилка переключения для HR4500C Вилка переключения для HR4500C
В наличии
5
1 310.00
066 253810-6 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 12 HR5001C
Плоская шайба 12
Нет в наличии
1 50.00
067 322951-0 Двигающаяся шпонка к HR4500C/ Двигающаяся шпонка к HR4500C/
Нет в наличии
2 330.00
068 961052-5 Стопорное кольцо S-12 9555NB/ Стопорное кольцо S-12 9555NB/
В наличии
5
1 30.00
069 267113-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 12 для HR4000C/
Нет в наличии
1 40.00
070-1 152954-8 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель кр.мом. HR4500C
Ограничитель кр. мом. HR4500C
Нет в наличии
1 7,440.00
071 267113-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 12 для HR4000C/
Нет в наличии
1 40.00
072 211138-8 Подшипник 6001LLU Подшипник 6001LLU
В наличии
3
1 350.00

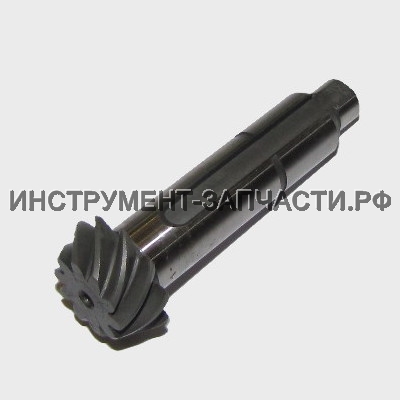

073 227405-1 Коническая спирал. шестерня 10 Коническая спирал. шестерня 10
В наличии
1
1 2,000.00
074 266012-5 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт 5х35 фланец
Самонарез. винт, фланец 5X35
Нет в наличии
4 40.00
075 213304-3 О-кольцо 20 резиновое HR4000C/ О-кольцо 20 резиновое HR4000C/
В наличии
6
1 30.00
076 416289-4 Пластина скольжения к HR4000C/ Пластина скольжения к HR4000C/
В наличии
4
1 40.00
077 233180-9 Компрессионная пружина 3 Компрессионная пружина 3
В наличии
11
1 30.00
078 322963-3 Направляющий штифт 2 HR4000C/ Направляющий штифт 2 HR4000C/
В наличии
4
1 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
079 256122-6 Шпилька 4 Шпилька 4
В наличии
10
1 40.00
080 417340-3 Кнопка стопора для HR5001C/ Кнопка стопора для HR5001C/
В наличии
10
1 70.00
081 233188-3 Компрессионная пружина 2.4 Компрессионная пружина 2.4
В наличии
3
1 20.00
082 816329-2 COM_VIRTUEMART_NO_IMAGE_SET Этикетка для перфораторов 50х15 мм
Этикетка для перфораторов
Нет в наличии
1 50.00
083 416287-8 Рычаг переключения к HR5001C/ Рычаг переключения к HR5001C/
В наличии
3
1 230.00
084 322962-5 Штифт 4 для HR4000C/HR4500C Штифт 4 для HR4000C/HR4500C
В наличии
4
1 120.00
085 421698-4 Пыленепроницаемая прокладка 55 Пыленепроницаемая прокладка 55
В наличии
5
1 240.00
086 911128-8 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х16 для KP0800
Винт M4X16
Нет в наличии
1 10.00

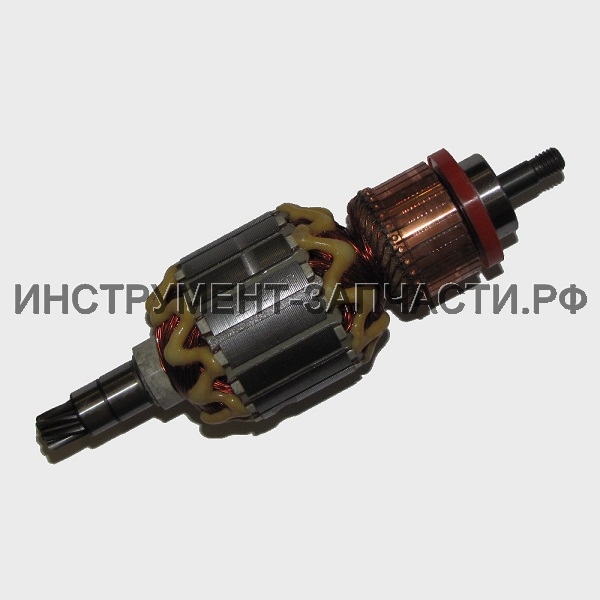

094A1 516843-5 Pотор в сборе для HR4500C Pотор в сборе для HR4500C
INC. 97,98,103
Нет в наличии
1 7,610.00
095 266046-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT5х50 фланец
Самонарез. винт, фланец PT5X50
Нет в наличии
2 40.00

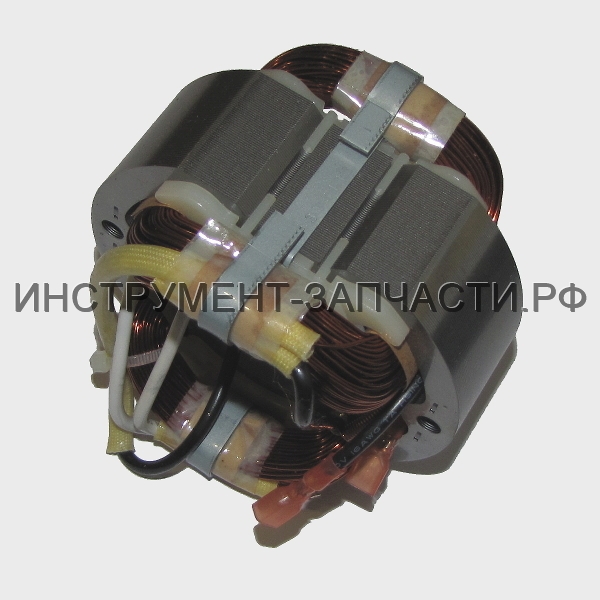

096A_ 526113-4 Cтатор в сбоpe для HR4500C Cтатор в сбоpe для HR4500C
В наличии
2
1 4,690.00
096A_.10 654020-2 COM_VIRTUEMART_NO_IMAGE_SET Контактный разъем
Глухой полюсный наконечник
C10
Нет в наличии
2 20.00
096A_.20 654079-9 COM_VIRTUEMART_NO_IMAGE_SET Клемма DF1.25-187A-5 к М560
деталь
C20
Нет в наличии
2 20.00
096A_.30 654502-4 COM_VIRTUEMART_NO_IMAGE_SET Соединитель P-2
Соединитель
C30
В наличии
8
2 20.00
097 681642-5 COM_VIRTUEMART_NO_IMAGE_SET Шайба для HR5001C/HM1202C/
Нет в наличии
1 480.00
098 211088-7 Подшипник 6000DDW/ Подшипник 6000DDW/
Нет в наличии
1 330.00
099 417439-4 COM_VIRTUEMART_NO_IMAGE_SET Защита статора для HR4500C
Нет в наличии
1 190.00

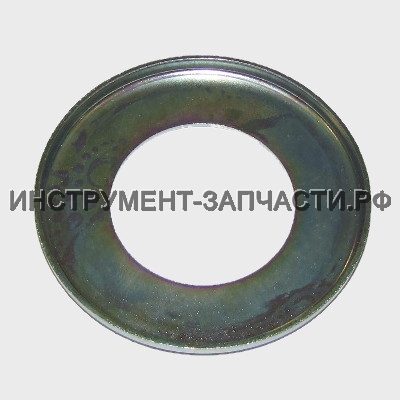

100 267025-9 Плоская шайба 15 для HR4511C Плоская шайба 15 для HR4511C
В наличии
4
1 60.00
101 211238-4 Подшипник 15/35 6202LLU Подшипник 15/35 6202LLU
Подшипник 15/35
Нет в наличии
1 610.00
102 213231-4 Сальник 15 для HR4500C/HM0860C Сальник 15 для HR4500C/HM0860C
В наличии
4
1 240.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
103 331596-3 Втулка 12 для HR4500C/HM0860C/ Втулка 12 для HR4500C/HM0860C/
В наличии
3
1 80.00
104 416284-4 COM_VIRTUEMART_NO_IMAGE_SET Рычаг выключателя для HR4000C/
Нет в наличии
1 60.00
105 651922-3 Выключатель TG71B к GA9010C/ Выключатель TG71B к GA9010C/
В наличии
4
1 610.00
105-1
650677-7
COM_VIRTUEMART_NO_IMAGE_SET SWITCH C3PA-1112
Нет данных о товаре
1
105-2 651922-3 Выключатель TG71B к GA9010C/ Выключатель TG71B к GA9010C/
В наличии
4
1 610.00
105-3
650677-7
COM_VIRTUEMART_NO_IMAGE_SET SWITCH C3PA-1112
Нет данных о товаре
1
106 416126-2 COM_VIRTUEMART_NO_IMAGE_SET Держатель выключателя HR4000C
Нет в наличии
1 70.00
107 417443-3 COM_VIRTUEMART_NO_IMAGE_SET Крышка рукоятки для HR4500C
Нет в наличии
1 1,330.00
108 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
2 10.00
109 421583-1 COM_VIRTUEMART_NO_IMAGE_SET Губчатая прокладка к HR4000C/
Нет в наличии
1 20.00
110 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
2 10.00
111A_ 687053-2 COM_VIRTUEMART_NO_IMAGE_SET Держатель кабеля для HR4500C/
Нет в наличии
1 20.00
112 682560-0 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 10 к GA9020/
В наличии
1
1 120.00
113E_ 695123-3 COM_VIRTUEMART_NO_IMAGE_SET Кабель резиновый 1.5-2-4.0
Нет в наличии
1 1,030.00
114 266021-4 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт PT5х20
Самонарезающий винт PT5X20
Нет в наличии
4 30.00
115 417444-1 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка для HR4500C
Рукоятка для модели HR4500C
Нет в наличии
1 1,270.00
116 416285-2 COM_VIRTUEMART_NO_IMAGE_SET Акриловый штифт 5 для HR4000C/
Нет в наличии
2 20.00
117 911233-1 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х20 для HR3210C
Винт M5X20 для HR4000C/5016/
Нет в наличии
2 20.00
118A_ 631433-4 Контроллер для модели HR4500C Контроллер для модели HR4500C
В наличии
1
1 5,560.00
119 417431-0 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор для HR4500C
Фиксатор для модели HR4500C
Нет в наличии
1 80.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
120 240016-5 Крыльчатка 90 HR5001C/HR4500C Крыльчатка 90 HR5001C/HR4500C
В наличии
2
1 290.00
121 253165-9 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 8 4302C/HR5001C/
Нет в наличии
1 30.00
122 931403-6 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M8 UC3520A
Шестигранная гайка M8 HR4500C/
Нет в наличии
1 20.00
123 417441-7 COM_VIRTUEMART_NO_IMAGE_SET Задняя крышка корпуса HR4500C
Нет в наличии
1 430.00
124 266021-4 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт PT5х20
Самонарезающий винт PT5X20
Нет в наличии
4 30.00
125 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
2 10.00
126 416292-5 COM_VIRTUEMART_NO_IMAGE_SET Боковая крышка щеточн.отсека
Боковая крышка щеточн. отсека
Нет в наличии
2 60.00
127 263002-9 Резиновая шпилька 4 Резиновая шпилька 4
В наличии
10
2 20.00
128 643650-4 Колпачок щеткодерж-ля 6.5-13.5 Колпачок щеткодерж-ля 6.5-13.5
В наличии
4
2 30.00
128-1 643650-4 Колпачок щеткодерж-ля 6.5-13.5 Колпачок щеткодерж-ля 6.5-13.5
В наличии
4
2 30.00
129 181048-2 Угольные щетки CB-155 автооткл Угольные щетки CB-155 автооткл
В наличии
12
1 450.00
130 819064-1 COM_VIRTUEMART_NO_IMAGE_SET Этикетка с эмблемой Макита M
Нет в наличии
2 20.00
131 852945-6 COM_VIRTUEMART_NO_IMAGE_SET Маркировочная табличка HR4500C
Нет в наличии
1 40.00
132 183332-1 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя в сб. HR4500C
INC. 130
Нет в наличии
1 3,370.00
132.10
638062-4
COM_VIRTUEMART_NO_IMAGE_SET Провод с контактами к HR4500C
C10
Нет данных о товаре
1
132.20 643653-8 COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель 6.5-13.5 GA7000
C20
Нет в наличии
1 170.00
132.30
643661-9
COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель для HR5001C
C30
Нет данных о товаре
1
133 152768-5 COM_VIRTUEMART_NO_IMAGE_SET Хомут боковой рукоятки HR4500C
Нет в наличии
1 1,220.00
134 417002-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка боковой рукоятки
Нет в наличии
1 60.00
135 417002-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка боковой рукоятки
Нет в наличии
1 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
136 252640-2 COM_VIRTUEMART_NO_IMAGE_SET Барашковая гайка M8 HR4000C/
Барашковая гайка M8 HR4000C/
Нет в наличии
1 280.00
137 417003-1 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка для HR5001C/
Нет в наличии
1 760.00
138 265439-6 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х150 с шестигран.гол.
Болт с шестигранной гол.M8X150
Нет в наличии
1 140.00
Нет на рисунке
A01-1 181573-3 COM_VIRTUEMART_NO_IMAGE_SET Смазка для буров 100 грамм
Нет в наличии
1 420.00
A01-2
194683-7
COM_VIRTUEMART_NO_IMAGE_SET Смазка
Нет данных о товаре
1
A02
824607-6
COM_VIRTUEMART_NO_IMAGE_SET Пластиковый чемодан
Нет данных о товаре
1
A02.10 416401-6 COM_VIRTUEMART_NO_IMAGE_SET Защелка для кейса
Упорный штифт
C10
Нет в наличии
2 140.00
A02.11 163467-4 COM_VIRTUEMART_NO_IMAGE_SET Защелка метал.для кейса HR5201
C11
Нет в наличии
2 110.00
A02.20
819145-1
COM_VIRTUEMART_NO_IMAGE_SET MAKITA LOGO LABEL
C20
Нет данных о товаре
1
A03 321248-4 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель уровня глубины
Нет в наличии
1 100.00
A04 152554-4 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36
Нет в наличии
1 580.00
A05
265701-9
COM_VIRTUEMART_NO_IMAGE_SET Винт M 6x14 HR4000C/
Нет данных о товаре
1
A06 266163-4 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х80 с квадр.осн.шляпки
Болт с квадр.осн.шляпки M8X80
Нет в наличии
1 190.00
A07 344492-6 COM_VIRTUEMART_NO_IMAGE_SET Пластина для HR3000C/HR4000C/
Нет в наличии
1 30.00
A08 344949-7 COM_VIRTUEMART_NO_IMAGE_SET Пружинный хомут 75 к HR4500C
Нет в наличии
1 320.00
A09 417442-5 COM_VIRTUEMART_NO_IMAGE_SET Основание бок. рукоят. HR4500C
Нет в наличии
1 380.00
A10 931302-2 Шестигранная гайка M6 HR2400/ Шестигранная гайка M6 HR2400/
В наличии
5
1 20.00
B01 134915-0 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка для HR4500C
Боковая рукоятка в сб. HR4500C
INC. 133-138
Нет в наличии
1 1,950.00
B02
134916-8
COM_VIRTUEMART_NO_IMAGE_SET Бок.ручка прямая в сб. HR4500C
INC. A03-A10
Нет данных о товаре
1

Корзина

Ваша корзина пуста!
