Схема и запчасти для перфоратора Makita HR4510C

Рис.1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

001

286272-3

Колпачок ствола для HR4001C

Нет в наличии

1

100.00

Спросить

001-1

286285-4

Колпачок

В наличии 2

1

200.00

002

233948-3

Кольцевая пружина 25 HR5211C/

В наличии 9

1

80.00

003

257280-1

Кольцо 28

В наличии 1

1

520.00

004

450064-8

Кожух муфты к HR4501C/HR4510C/

В наличии 2

1

370.00

005

419002-9

Разделительная шайба HR4001C/ Разделительная шайба HR4001C/

Нет в наличии

1

180.00

Спросить

006

233948-3

Кольцевая пружина 25 HR5211C/

В наличии 9

1

80.00

007

324752-2

Муфта ствола для HR5211C/

В наличии 2

1

2,100.00

008

450030-5

Расщепляющий кожух к HR4501C/

Нет в наличии

1

380.00

Спросить

009

310178-4

Фиксатор инструмента HR4510C/

В наличии 5

2

530.00

010

345804-6

Опора пружины для HR5211C/

Нет в наличии

1

190.00

Спросить

011

233496-2

Компрессионная пружина 49

Нет в наличии

1

170.00

Спросить

012

345804-6

Опора пружины для HR5211C/

Нет в наличии

1

190.00

Спросить

013

922148-7

Болт с внутр.шестигран. М4Х25

В наличии 7

1

40.00

014

158300-3

Кожух цилиндра HR4511C

Нет в наличии

1

560.00

Спросить

015

922353-6

Болт с внутр.шестигран. М6Х30

Нет в наличии

4

30.00

Спросить

016

158576-2

Цилиндр к HR4501C/HR4510C/

Нет в наличии

1

3,650.00

Спросить

016.10

213480-3

Сальник 35 для HR4000C/HR4500C C10

Нет в наличии

1

240.00

Спросить

016.20

214507-2

Подшипник скольжения 36 C20

Нет в наличии

1

350.00

Спросить

016.30

214601-0

Подшипник скольжения 48 C30

Нет в наличии

1

510.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

016.40

233964-5

Кольцевая пружина 50 HR4511C C40

Нет в наличии

1

300.00

Спросить

016-1

158576-2

Цилиндр к HR4501C/HR4510C/

Нет в наличии

1

3,650.00

Спросить

016-1.10

213480-3

Сальник 35 для HR4000C/HR4500C C10

Нет в наличии

1

240.00

Спросить

016-1.20

214507-2

Подшипник скольжения 36 C20

Нет в наличии

1

350.00

Спросить

016-1.30

214601-0

Подшипник скольжения 48 C30

Нет в наличии

1

510.00

Спросить

016-1.40

233964-5

Кольцевая пружина 50 HR4511C C40

Нет в наличии

1

300.00

Спросить

016-1.50

213604-1

О-Кольцо 50 резиновое О-кольцо 50 резиновое C50

Нет в наличии

1

30.00

Спросить

017

213754-2

О-кольцо 71 резиновое

Нет в наличии

1

110.00

Спросить

018

267357-4

Плоская шайба 36 для HR4501C/

Нет в наличии

1

440.00

Спросить

019

262135-7

Резиновое кольцо 36

Нет в наличии

1

190.00

Спросить

020

267357-4

Плоская шайба 36 для HR4501C/

Нет в наличии

1

440.00

Спросить

021

324872-2

Держатель ствола для HR4501C/

Нет в наличии

1

14,370.00

Спросить

022

213980-3

Х-Кольцо 21

Нет в наличии

1

400.00

Спросить

023

213431-6

Фторопластовое кольцо 28

В наличии 6

1

1,310.00

024

213394-6

О-кольцо 23 резиновое

Нет в наличии

1

50.00

Спросить

025

324802-3

Боек к HR4501C/HR4510C/HR4511C

В наличии 3

1

1,220.00

026

324805-7

Кольцо 19 для HR4501C/HR4510C/

Нет в наличии

1

440.00

Спросить

027

424032-7

Резиновое кольцо 20 к HR4501C/

В наличии 1

1

410.00

028

450024-0

Втулка скольжения для HR4501C/

В наличии 2

1

650.00

029

213656-2

О-кольцо 53 резиновое

В наличии 10

1

30.00

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

030

450031-3

Стопорная втулка для HR4501C/

В наличии 1

1

70.00

031

165465-4

Направляющая

В наличии 1

1

1,710.00

032

450032-1

Направляющая для HR4501C/

Нет в наличии

1

40.00

Спросить

033

424024-6

Пластина сальника для HR5211C/

Нет в наличии

2

50.00

Спросить

034

324800-7

Направляющая втулка к HR4501C/

Нет в наличии

1

1,490.00

Спросить

035

331599-7

Кольцо 38 для HR4511C Кольцо 38 для HR4500C/HR4501C/

Нет в наличии

1

710.00

Спросить

036

234024-6

Компрессионная пружина 39

В наличии 1

1

210.00

037

227526-9

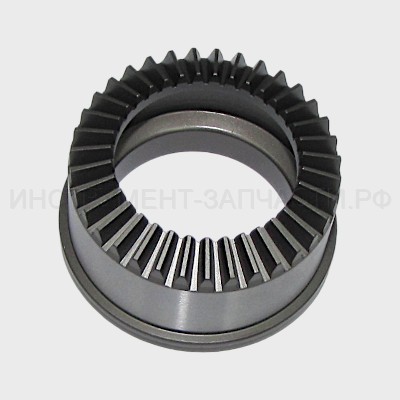

Прямозубая-конич. шестерня 35

Нет в наличии

1

3,350.00

Спросить

038

324804-9

Ударник для HR4511C

Нет в наличии

1

610.00

Спросить

039

213981-1

О-Кольцо 27

Нет в наличии

1

150.00

Спросить

040

324803-1

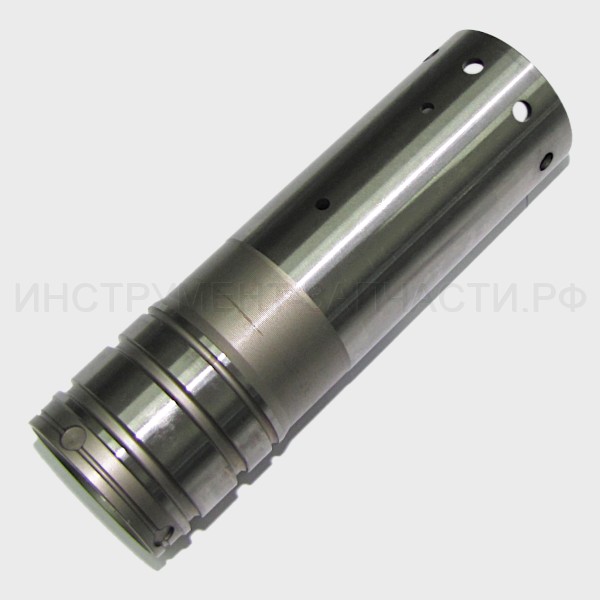

Цилиндр

Нет в наличии

1

8,130.00

Спросить

041

233956-4

Кольцевая пружина HR4511C

Нет в наличии

1

80.00

Спросить

042

213460-9

О-кольцо 35 резиновое

Нет в наличии

2

30.00

Спросить

043

257283-5

Кольцо 38 для HR4511C

Нет в наличии

1

390.00

Спросить

044

233955-6

Кольцевая пружина 36 HR4511C

Нет в наличии

1

30.00

Спросить

045

331598-9

Поршн.трубчат.штифт 10 HR4500C

В наличии 2

1

190.00

046

450025-8

Поршень для HR4501C/HR4510C/

В наличии 5

1

610.00

047

213407-3

О-кольцо 26 резиновое

В наличии 21

1

20.00

048

450026-6

Шатун для HR4501C/HR4510C/

В наличии 8

1

400.00

049

213981-1

О-Кольцо 27

Нет в наличии

1

150.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

050

213030-4

О-Кольцо 8 резиновое RP0910/ О-кольцо 8 резиновое RP0910/

Нет в наличии

2

20.00

Спросить

051

318169-9

Держатель трубки для HR4510C/

Нет в наличии

2

850.00

Спросить

052

213118-0

О-Кольцо 12 резиновое О-кольцо 12 резиновое

Нет в наличии

2

20.00

Спросить

053

450027-4

Опора пружины для HR4510C/

Нет данных о товаре

2

054

234023-8

Компрессионная пружина 14

Нет в наличии

2

170.00

Спросить

055

213373-4

О-Кольцо 22 резиновое HP2040/ О-кольцо 22 резиновое HP2040/

Нет в наличии

2

20.00

Спросить

056

331778-7

Трубка 20 для HR4510C/HR4511C

Нет в наличии

2

460.00

Спросить

057

213373-4

О-Кольцо 22 резиновое HP2040/ О-кольцо 22 резиновое HP2040/

Нет в наличии

2

20.00

Спросить

058

324806-5

Балансир для HR4510C/HR4511C

Нет данных о товаре

2

058-1

324806-5

Балансир для HR4510C/HR4511C

Нет данных о товаре

2

059

234023-8

Компрессионная пружина 14

Нет в наличии

2

170.00

Спросить

060

450027-4

Опора пружины для HR4510C/

Нет данных о товаре

2

061

213118-0

О-Кольцо 12 резиновое О-кольцо 12 резиновое

Нет в наличии

2

20.00

Спросить

062

318169-9

Держатель трубки для HR4510C/

Нет в наличии

2

850.00

Спросить

063

213030-4

О-Кольцо 8 резиновое RP0910/ О-кольцо 8 резиновое RP0910/

Нет в наличии

2

20.00

Спросить

064

922353-6

Болт с внутр.шестигран. М6Х30

Нет в наличии

4

30.00

Спросить

065

266192-7

Самонарезающий винт 4х14 Самонарезающий винт 4X14

Нет в наличии

1

20.00

Спросить

066

419020-7

Рычаг переключения к HR4011C/

В наличии 1

1

570.00

067

233436-0

Компрессионная пружина 3

В наличии 6

2

20.00

068

419009-5

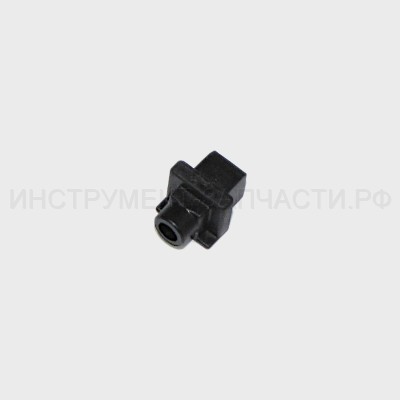

Стопорная кнопка переключателя

В наличии 1

1

140.00

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

069

266192-7

Самонарезающий винт 4х14 Самонарезающий винт 4X14

Нет в наличии

2

20.00

Спросить

070

318171-2

Рычаг переключения режимов

Нет в наличии

1

990.00

Спросить

071

419784-3

Рычаг переключателя к HR5211C/

Нет в наличии

1

100.00

Спросить

071-1

450687-2

Рычаг переключателя к HR5211C/

В наличии 2

1

310.00

072

213515-0

О-Кольцо 36 резиновое О-кольцо 36 резиновое

Нет в наличии

1

10.00

Спросить

072-1

213534-6

О-Кольцо 36 резиновое О-кольцо 36 резиновое

Нет в наличии

1

50.00

Спросить

072-2

213687-1

O RING 36

Нет данных о товаре

1

072-3

213534-6

О-Кольцо 36 резиновое О-кольцо 36 резиновое

Нет в наличии

1

50.00

Спросить

072-4

213515-0

О-Кольцо 36 резиновое О-кольцо 36 резиновое

Нет в наличии

1

10.00

Спросить

073

233506-5

Торсионная пружина 16

Нет в наличии

1

70.00

Спросить

074

310207-3

Соединительный рычаг HR4501C/

Нет в наличии

1

630.00

Спросить

075

911133-5

Винт M4х18 к 1911B Винт M4X18 к 1911B

Нет в наличии

6

10.00

Спросить

076

450034-7

Крышка кривошипа

Нет в наличии

1

280.00

Спросить

076-1

455525-3

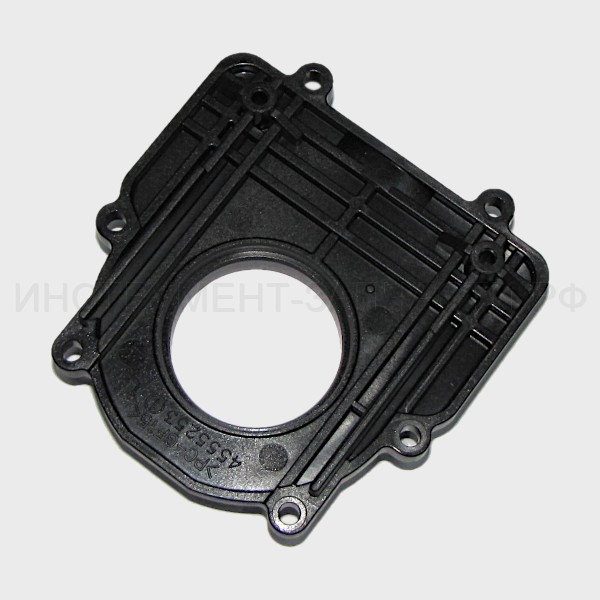

Крышка кривошипа CRANK CAP

В наличии 1

1

560.00

077

345778-1

Стопорная пластина к HR5211C/

В наличии 1

1

400.00

078

266020-6

Самонарез.винт PT4х12 фланец Самонарез. винт, фланец PT4X12

Нет в наличии

1

20.00

Спросить

078-1

265014-8

Винт(+) M4х12с потайной гол. Винт (+) с потайной гол. M4X12

Нет в наличии

1

30.00

Спросить

079

424034-3

Сальник для HR4510C

Нет в наличии

1

80.00

Спросить

080

345822-4

Соединительная пластина

Нет в наличии

1

330.00

Спросить

081

450029-0

Направляющая пластина HR4501C/

В наличии 5

1

100.00

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

082

158297-6

Корпус кривошипа

Нет в наличии

1

5,240.00

Спросить

083

419008-7

Установочная направляющая

В наличии 1

2

40.00

084

423345-3

Опорная пластина для HR4001C/

Нет в наличии

1

30.00

Спросить

085

324801-5

Кривошип для HR4501C/HR4510C/

Нет в наличии

1

1,900.00

Спросить

086

211279-0

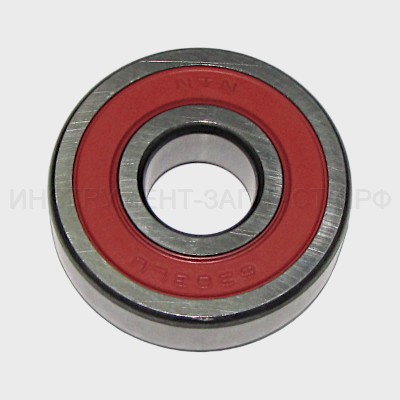

Подшипник 6303LLU

Нет в наличии

1

850.00

Спросить

087

961057-5

Стопорное кольцо S-17 к LS1216 Стопорное кольцо S-17 к 9029/

В наличии 1

1

30.00

088

254220-0

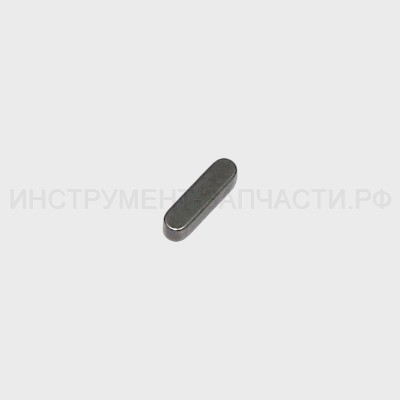

Шпонка 5

В наличии 4

2

100.00

089

227181-7

Прямозубая шестерня 19

Нет в наличии

1

1,050.00

Спросить

090

226655-5

Косозубая шестерня 36

Нет в наличии

1

1,320.00

Спросить

091

961054-1

Стопорное кольцо S-14 HR5001C/

Нет в наличии

1

30.00

Спросить

092

253180-3

Плоская шайба 10

В наличии 5

1

30.00

093

125415-1

Ограничитель крутящего момента

Нет в наличии

1

8,720.00

Спросить

098

424033-5

Резиновая прокладка к HR4501C/

Нет в наличии

1

80.00

Спросить

099

158299-2

Корпус редуктора в сборе

Нет в наличии

1

2,600.00

Спросить

100

419796-6

Крышка рукоятки для HR5211C/

Нет в наличии

1

1,650.00

Спросить

101

265995-6

Самонарезающий винт 4х18 Самонарезающий винт 4X18

Нет в наличии

1

10.00

Спросить

102

650567-4

Выключатель к HR4011C/HR3200C/

Нет в наличии

1

780.00

Спросить

102-1

650676-9

Выключатель C3PA-1111 SWITCH C3PA-1111

Нет в наличии

1

700.00

Спросить

103

154626-1

Держатель выключателя в сборе

В наличии 1

1

190.00

104

419028-1

Рычаг выключателя для HR4001C/

Нет в наличии

1

110.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

107

266041-8

Самонарез. винт, фланец PT5X25

В наличии 5

6

30.00

108

450040-2

Рукоятка

Нет в наличии

1

2,600.00

Спросить

111

864092-1

HR4510C NAME PLATE

Нет данных о товаре

1

117

450036-3

Крышка корпуса кривошипа

Нет в наличии

1

570.00

Спросить

118

631751-0

Контроллер к HR4501C/HR4510C/

Нет в наличии

1

3,840.00

Спросить

119

266192-7

Самонарезающий винт 4х14 Самонарезающий винт 4X14

Нет в наличии

1

20.00

Спросить

119-1

266901-4

Винт 4х14мм TAPPING SCREW 4X14

Нет в наличии

1

50.00

Спросить

120

638510-3

Штекер для HR5211C/HR4511C/

Нет в наличии

1

160.00

Спросить

121

687169-3

Прижимная пластина Фиксатор кабеля для GA7020/

Нет в наличии

1

30.00

Спросить

122

266192-7

Самонарезающий винт 4х14 Самонарезающий винт 4X14

Нет в наличии

1

20.00

Спросить

123

419024-9

Держатель усилителя кабеля

Нет в наличии

1

100.00

Спросить

124

265995-6

Самонарезающий винт 4х18 Самонарезающий винт 4X18

Нет в наличии

4

10.00

Спросить

125

266192-7

Самонарезающий винт 4х14 Самонарезающий винт 4X14

Нет в наличии

1

20.00

Спросить

125-1

266901-4

Винт 4х14мм TAPPING SCREW 4X14

Нет в наличии

1

50.00

Спросить

126

419774-6

Линза для HR5210C/HR5211C/

Нет в наличии

1

90.00

Спросить

127

682560-0

Усилитель кабеля 10 к GA9020/

В наличии 1

1

120.00

128

695123-3

Кабель резиновый 1.5-2-4.0

Нет в наличии

1

1,390.00

Спросить

128-1

665638-4

POWER SUPPLY CORD 1.5-2-4.0

Нет данных о товаре

1

128-2

695123-3

Кабель резиновый 1.5-2-4.0

Нет в наличии

1

1,390.00

Спросить

129

266041-8

Самонарез. винт, фланец PT5X25

В наличии 5

2

30.00

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

130

450035-5

Задняя крышка корпуса двигателя Задняя крышка корпуса двигател

Нет в наличии

1

1,100.00

Спросить

131

252178-7

Шестигр. гайка M8-12 для 4112Н

В наличии 3

1

40.00

132

253165-9

Плоская шайба 8 4302C/HR5001C/

Нет в наличии

1

30.00

Спросить

133

240016-5

Крыльчатка 90 HR5001C/HR4500C

Нет в наличии

1

290.00

Спросить

134

419782-7

Направляющая вентилятора

Нет в наличии

1

180.00

Спросить

135

194412-8

Угольные щетки CB-171 Угольные щетки СВ-171

Нет в наличии

1

690.00

Спросить

135-1

195844-2

Угольные щетки CB-175 Угольные щетки СВ-175

Нет в наличии

1

310.00

Спросить

136

638447-4

Щеткодержатель для HR5211C

В наличии 1

1

670.00

136-1

632D00-2

Блок щеткодержателей BRUSH HOLDER UNIT

Нет в наличии

1

780.00

Спросить

137

450041-0

Корпус двигателя для HR4501C Корпус мотора для HR4501C/

Нет в наличии

1

5,020.00

Спросить

138

636313-9

Статор для HR4501C/HR4510/

Нет в наличии

1

3,170.00

Спросить

139

266046-8

Самонарез.винт PT5х50 фланец Самонарез. винт, фланец PT5X50

Нет в наличии

2

50.00

Спросить

140

210059-1

Подшипник 10/26 6000DDW Подшипник 10/26

В наличии 18

1

210.00

141

681642-5

Шайба для HR5001C/HM1202C/

Нет в наличии

1

480.00

Спросить

142

517768-6

Ротор в сб. к HR4501C/HR4510C/ INC. 140,141,145

Нет в наличии

1

7,700.00

Спросить

143

267025-9

Плоская шайба 15 для HR4511C

В наличии 4

1

60.00

144

211238-4

Подшипник 15/35 6202LLU Подшипник 15/35

В наличии 3

1

620.00

145

331596-3

Втулка 12 для HR4500C/HM0860C/

В наличии 3

1

80.00

146

213231-4

Сальник 15 для HR4500C/HM0860C

В наличии 2

1

240.00

147

450033-9

Защита статора

Нет в наличии

1

130.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

148

266192-7

Самонарезающий винт 4х14 Самонарезающий винт 4X14

Нет в наличии

1

20.00

Спросить

149

419786-9

Корпус выключателя к HR5201C/

Нет в наличии

1

130.00

Спросить

150

263027-3

Резиновая шпилька 4

Нет в наличии

1

30.00

Спросить

151

651418-4

Выключатель ST115A-40 к 9565/

В наличии 2

1

210.00

152

232209-8

Плоская пружина для HM0860C

Нет в наличии

1

20.00

Спросить

153

154635-0

Ползунковый рычаг выключателя

Нет в наличии

1

460.00

Спросить

154

450042-8

Управляющая пластина HR4501C/

В наличии 2

1

350.00

Нет на рисунке

155

331840-8

Втулка

Нет в наличии

1

530.00

Спросить

156

819362-3

CLEAR LABEL

Нет данных о товаре

1

A01

158131-0

Боковая ручка 36 для HM0870/0871/HR4001/4010/1011/4501/4510/4511/5201/5202/5210/5211/5212 Боковая ручка 36

Нет в наличии

1

800.00

Спросить

A02

158275-6

Пластиковый чемодан

Нет данных о товаре

1

A02.10

163467-4

Защелка метал.для кейса HR5201 C10

Нет в наличии

2

140.00

Спросить

A02.20

816880-2

INDICATION LABEL C20

Нет данных о товаре

1

A02-1

140823-5

PLASTIC CARRYING CASE COMPLETE

Нет данных о товаре

1

A02-1.10

892399-5

INDICATION LABEL C10

Нет данных о товаре

1

A02-2

140764-5

PLASTIC CARRYING CASE COMPLETE

Нет данных о товаре

1

A02-2.10

892399-5

INDICATION LABEL C10

Нет данных о товаре

1

A02-3

196187-5

PLASTIC CASE SET

Нет данных о товаре

1

A02-3.10

892399-5

INDICATION LABEL C10

Нет данных о товаре

1

A03

181573-3

Смазка для буров 100 грамм

Нет в наличии

1

420.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

A03.10

817105-7

CAUTION LABEL C10

Нет данных о товаре

1

A03-1

194683-7

Смазка

Нет данных о товаре

1

A03-2

198175-8

GREASE VESSEL SET (FOR RUSSIA)

Нет данных о товаре

1

A03-3

198174-0

GREASE VESSEL SET (FOR RUSSIA)

Нет данных о товаре

1

A04

134890-0

D-Боковая рукоятка для HR4001/4010/4011/4501/4510/4511/4000/HM1101/1111 Бок. рукоятка 68 в сб. HR4000C

Нет в наличии

1

2,990.00

Спросить

A04.10

151769-0

Бок.рукоятка 68 в сб. HR4000C Бок. рукоятка 68 в сб. HR4000C C10

Нет в наличии

1

1,390.00

Спросить

A04.20

252640-2

Барашковая гайка M8 HR4000C/ Барашковая гайка M8 HR4000C/ C20

Нет в наличии

1

380.00

Спросить

A04.30

265439-6

Болт M8х150 с шестигран.гол. Болт с шестигранной гол.M8X150 C30

Нет в наличии

1

190.00

Спросить

A04.40

417002-3

Втулка боковой рукоятки C40

Нет в наличии

2

80.00

Спросить

A04.50

417003-1

Боковая рукоятка для HR5001C/ C50

Нет в наличии

1

1,020.00

Спросить

A05

443122-7

Ткань для HR4001C/HR4011C/

Нет в наличии

1

450.00

Спросить

A06

265701-9

Винт M 6x14 HR4000C/

Нет данных о товаре

1

A07

266163-4

Болт M8х80 с квадр.осн.шляпки Болт с квадр.осн.шляпки M8X80

Нет в наличии

1

260.00

Спросить

A08

321248-4

Ограничитель уровня глубины

Нет в наличии

1

100.00

Спросить

A09

344491-8

Пружинный хомут 68 к HR4000C/

Нет данных о товаре

1

A10

344492-6

Пластина для HR3000C/HR4000C/

Нет в наличии

1

40.00

Спросить

A11

416299-1

Основание бок.рукоят. HR4000C Основание бок. рукоят. HR4000C

Нет в наличии

1

260.00

Спросить

A12

931302-2

Шестигранная гайка M6 HR2400/

В наличии 5

1

20.00

A13

892061-2

HR4510C PLASTIC CASE LABEL

Нет данных о товаре

2
