HR5202C

Схема и запчасти для перфоратора Makita HR5202C
Рис. 1
Рис. 2
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 142412-2 COM_VIRTUEMART_NO_IMAGE_SET Крышка корп.редуктора B
HOUSING COVER B COMPLETE
Нет в наличии
1 1,100.00
001.10 810100-6 COM_VIRTUEMART_NO_IMAGE_SET Предупреждающая наклейка
CAUTION LABEL
C10
Нет в наличии
1 20.00
002 286292-7 COM_VIRTUEMART_NO_IMAGE_SET Колпачок
TOOL HOLDER CAP
Нет в наличии
1 140.00

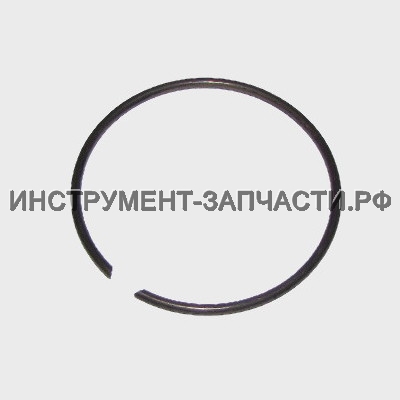

003 233948-3 Кольцевая пружина 25 HR5211C/ Кольцевая пружина 25 HR5211C/
В наличии
9
1 70.00
004 257367-9 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 28
RING 28
Нет в наличии
1 170.00
005 262172-1 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо 29
RUBBER RING 29
Нет в наличии
1 420.00
006 454767-6 COM_VIRTUEMART_NO_IMAGE_SET Кожух муфты
CHUCK COVER
Нет в наличии
1 140.00
007 324752-2 Муфта ствола для HR5211C/ Муфта ствола для HR5211C/
В наличии
2
1 2,770.00
008 454768-4 COM_VIRTUEMART_NO_IMAGE_SET Расцепляющий кожух
RELEASE COVER
Нет в наличии
1 200.00
009 310178-4 Фиксатор инструмента HR4510C/ Фиксатор инструмента HR4510C/
В наличии
5
2 530.00
010 346751-4 COM_VIRTUEMART_NO_IMAGE_SET Опора пружины
SPRING GUIDE
Нет в наличии
1 240.00
011 234317-1 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 49
COMPRESSION SPRING 49
Нет в наличии
1 100.00
012 346751-4 COM_VIRTUEMART_NO_IMAGE_SET Опора пружины
SPRING GUIDE
Нет в наличии
1 240.00
014 922456-6 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.M8х35
Болт с внутр.шестигран. M8X35
В наличии
5
4 50.00
015 142408-3 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр в сб.
BARREL COMPLETE
Нет в наличии
1 4,060.00
015.10 213663-5 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 55 резиновое
О-кольцо 55 резиновое
C10
Нет в наличии
1 30.00
015.20 213778-8 COM_VIRTUEMART_NO_IMAGE_SET Сальник 42
OIL SEAL 42
C20
Нет в наличии
1 1,080.00
015.30 214603-6 COM_VIRTUEMART_NO_IMAGE_SET Подшипник скольжения 49
PLANE BEARING 49
C30
Нет в наличии
1 700.00
015.40 259056-2 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 54
RING SPRING 54
C40
Нет в наличии
1 30.00
016 454769-2 COM_VIRTUEMART_NO_IMAGE_SET Стопорная втулка
LOCK SLEEVE
Нет в наличии
1 120.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
017 259057-0 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 74
RING SPRING 74
Нет в наличии
1 70.00

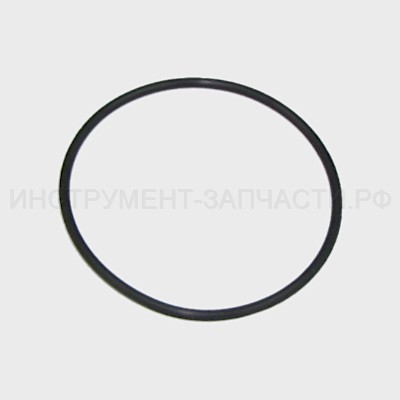

018 213766-5 О-кольцо 78 О-кольцо 78
Нет в наличии
1 130.00
019 213789-3 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 38
O-RING 38
Нет в наличии
1 140.00
021 326361-3 COM_VIRTUEMART_NO_IMAGE_SET Ствол А
TOOL HOLDER A
Нет в наличии
1 7,720.00
022 268308-0 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 9
PIN 9
Нет в наличии
4 70.00
023 231989-3 Кольцевая пружина 46 Кольцевая пружина 46
В наличии
6
1 80.00
024 257353-0 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 49
RING 49
Нет в наличии
1 180.00
025 213779-6 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 45
O-RING 45
Нет в наличии
1 160.00
026 267477-4 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 60
FLAT WASHER 60
Нет в наличии
1 120.00
027 262171-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо 60
RUBBER RING 60
Нет в наличии
1 310.00
028 267477-4 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 60
FLAT WASHER 60
Нет в наличии
1 120.00
029 326362-1 COM_VIRTUEMART_NO_IMAGE_SET Гильза к стволу B
TOOL HOLDER B
Нет в наличии
1 10,080.00
030 213783-5 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 48
O-RING 48
В наличии
1
1 280.00
031 454761-8 COM_VIRTUEMART_NO_IMAGE_SET Втулка
SLIDE SLEEVE
Нет в наличии
1 160.00
032 234318-9 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 45
COMPRESSION SPRING 45
Нет в наличии
1 80.00
033 213811-6 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 26,5
O-RING 26.5
Нет в наличии
1 140.00
033-1 213811-6 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 26,5
O-RING 26.5
Нет в наличии
3 140.00

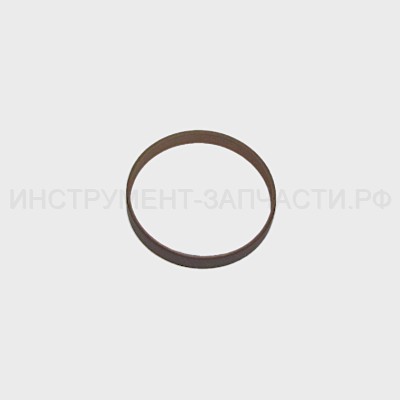

034 213780-1 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 32,5 фторопластиковое
FLUORIDE RING 32.5
В наличии
2
1 1,370.00
034-1 213780-1 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 32,5 фторопластиковое
FLUORIDE RING 32.5
В наличии
2
3 1,370.00
035 213776-2 COM_VIRTUEMART_NO_IMAGE_SET Х-Кольцо 26
X-RING 26
В наличии
1
1 400.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
036 326374-4 COM_VIRTUEMART_NO_IMAGE_SET Боек
IMPACT BOLT
Нет в наличии
1 960.00
036-1
327245-8
COM_VIRTUEMART_NO_IMAGE_SET IMPACT BOLT
Нет данных о товаре
1
036-2
327245-8
COM_VIRTUEMART_NO_IMAGE_SET IMPACT BOLT
Нет данных о товаре
1
037 257354-8 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 49
RING 23
Нет в наличии
1 320.00
038 262173-9 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо 24
RUBBER RING 24
Нет в наличии
1 360.00
039 267856-6 COM_VIRTUEMART_NO_IMAGE_SET Шайба с буртом 23
SHOULDER WASHER 23
Нет в наличии
1 340.00
040 257994-2 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо WR-44
RETAINING RING(EXT)WR-44
Нет в наличии
1 130.00
041 257355-6 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 44
RING 44
Нет в наличии
1 150.00
042 267478-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 44
FLAT WASHER 44
Нет в наличии
1 150.00
043 234319-7 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 46
COMPRESSION SPRING 46
Нет в наличии
1 240.00
044 267478-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 44
FLAT WASHER 44
Нет в наличии
1 150.00
045 326377-8 COM_VIRTUEMART_NO_IMAGE_SET Ударник
STRIKER
Нет в наличии
1 450.00
046 213781-9 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 33
O-RING 33
Нет в наличии
1 430.00
047 332093-2 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр 40
CYLINDER 40
Нет в наличии
1 5,190.00
048 213460-9 О-кольцо 35 резиновое О-кольцо 35 резиновое
Нет в наличии
3 30.00
049 213782-7 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 30
O-RING 30
Нет в наличии
1 350.00
050 257820-5 COM_VIRTUEMART_NO_IMAGE_SET Втулка 9
SLEEVE 9
Нет в наличии
1 190.00
051 319097-1 COM_VIRTUEMART_NO_IMAGE_SET Поршень
PISTON
Нет в наличии
1 530.00
052 213460-9 О-кольцо 35 резиновое О-кольцо 35 резиновое
Нет в наличии
1 30.00
053 454765-0 COM_VIRTUEMART_NO_IMAGE_SET Шатун
CONNECTING ROD
Нет в наличии
1 470.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
054 256548-2 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 6 с плоск.цилиндр.гол.
FLAT FILLISTER HEAD PIN 6
Нет в наличии
1 50.00
055 346749-1 COM_VIRTUEMART_NO_IMAGE_SET Соединительная пластина
LINK PLATE
Нет в наличии
1 330.00
056 313272-1 COM_VIRTUEMART_NO_IMAGE_SET Направляющая втулка
DRIVING SLEEVE
Нет в наличии
1 1,420.00
057 454779-9 COM_VIRTUEMART_NO_IMAGE_SET Направляющее кольцо
GUIDE RING
Нет в наличии
1 430.00
058 227625-7 COM_VIRTUEMART_NO_IMAGE_SET Конич.спирал.шестерня 33
SPIRAL BEVEL GEAR 33
Нет в наличии
1 1,820.00
067 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
068 454326-6 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения
CHANGE LEVER
Нет в наличии
1 160.00
069 319082-4 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения режимов
CRANK CAP COVER
Нет в наличии
1 750.00
070 454770-7 COM_VIRTUEMART_NO_IMAGE_SET Управляющая пластина
CONTROL PLATE
Нет в наличии
1 140.00
071 454771-5 COM_VIRTUEMART_NO_IMAGE_SET Пластина скольжения
SLIDE PLATE
Нет в наличии
1 80.00
072 234284-0 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 4
COMPRESSION SPRING 4
Нет в наличии
1 10.00
073 454345-2 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения
CRANK LEVER
Нет в наличии
1 110.00
074 213262-3 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 18 резиновое
О-кольцо 18 резиновое
Нет в наличии
1 30.00
075 424607-2 COM_VIRTUEMART_NO_IMAGE_SET Колпачок фильтра
FILTER CAP
Нет в наличии
1 60.00
076 443129-3 COM_VIRTUEMART_NO_IMAGE_SET Фильтр для HR2800/2810/2811/5202/5212/DHK180/HK1820/HM0871/0870
Фильтр для HR2810
Нет в наличии
1 30.00
077 911128-8 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х16 для KP0800
Винт M4X16
Нет в наличии
6 10.00
078 454764-2 COM_VIRTUEMART_NO_IMAGE_SET Крышка кривошипа
CRANK CAP
Нет в наличии
1 50.00
079 424608-0 COM_VIRTUEMART_NO_IMAGE_SET Резиновая прокладка B
SEAL RING B
Нет в наличии
1 120.00
080 232280-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская пружина
LEAF SPRING
Нет в наличии
1 40.00
081 454766-8 COM_VIRTUEMART_NO_IMAGE_SET Соединительная рычаг
LINK LEVER
Нет в наличии
1 110.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
082 911511-9 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х10 к HR4011C/HR4001C/
Винт M4X10 к HR4011C/HR4001C/
Нет в наличии
1 30.00
083 454778-1 COM_VIRTUEMART_NO_IMAGE_SET Направляющая пластина
LINK GUIDE
Нет в наличии
1 210.00
084 233611-8 COM_VIRTUEMART_NO_IMAGE_SET Торсионная пружина 7
TORSION SPRING 7
Нет в наличии
1 80.00
085 911128-8 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х16 для KP0800
Винт M4X16
Нет в наличии
2 10.00
086 346748-3 COM_VIRTUEMART_NO_IMAGE_SET Направляющая
GUIDE RAIL
Нет в наличии
1 140.00
087 142407-5 COM_VIRTUEMART_NO_IMAGE_SET Корпус кривошипа B
CRANK HOUSING B COMPLETE
Нет в наличии
1 4,920.00
088 922359-4 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М6х35
H.S.H.BOLT M6X35 WITH WG
Нет в наличии
2 40.00
168 257994-2 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо WR-44
RETAINING RING(EXT)WR-44
Нет в наличии
1 130.00
Рис.2
059 286255-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновый наконечник 13
Нет в наличии
2 30.00
089 454784-6 COM_VIRTUEMART_NO_IMAGE_SET Корпус B
BASE B
Нет в наличии
1 270.00
090 911233-1 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х20 для HR3210C
Винт M5X20 для HR4000C/5016/
Нет в наличии
3 20.00
092 126476-4 COM_VIRTUEMART_NO_IMAGE_SET Огранич.крутящего момента
TORQUE LIMITER ASSEMBLY
INC. 93-99
Нет в наличии
1 8,000.00
093 227628-1 COM_VIRTUEMART_NO_IMAGE_SET Конич.спирал.шестерня 10
SPIRAL BEVEL GEAR 10
Нет в наличии
1 680.00
094 211323-3 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6904LLU
Нет в наличии
1 740.00
095 142410-6 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель крутящего момента
TORQUE LIMITER COMPLETE
Нет в наличии
1 5,620.00
096 324727-1 COM_VIRTUEMART_NO_IMAGE_SET Шайба с буртом 8
SHOULDER WASHER 8
Нет в наличии
1 470.00
097 210005-4 Подшипник 608DDW Подшипник 608DDW
В наличии
19
1 180.00
098 253215-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 8
Плоская шайба 8 2012NB/4191D/
Нет в наличии
1 20.00
099 961004-6 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-8 к 4341CT/
Нет в наличии
1 10.00
100 424609-8 COM_VIRTUEMART_NO_IMAGE_SET Резиновая прокладка A
SEAL RING A
Нет в наличии
1 150.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
101 142409-1 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора в сборе
GEAR HOUSING COMPLETE
Нет в наличии
1 2,420.00
102 922359-4 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М6х35
H.S.H.BOLT M6X35 WITH WG
Нет в наличии
2 40.00
103 213231-4 Сальник 15 для HR4500C/HM0860C Сальник 15 для HR4500C/HM0860C
В наличии
1
1 290.00
104 326376-0 COM_VIRTUEMART_NO_IMAGE_SET Кривошип
CRANK SHAFT
Нет в наличии
1 1,410.00
104-1 327142-8 COM_VIRTUEMART_NO_IMAGE_SET Кривошип
CRANK SHAFT
Нет в наличии
1 1,410.00
105 211418-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6006LLU
Нет в наличии
1 1,060.00
106 254229-2 Шпонка 5 HR4000C/5001C/LC1230C Шпонка 5 HR4000C/5001C/LC1230C
Нет в наличии
2 70.00
107 227788-9 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 46
HELICAL GEAR 46
Нет в наличии
1 890.00
108 227336-4 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня 26
SPUR GEAR 26
Нет в наличии
1 550.00
109 961102-6 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-20 к 5500S/
Нет в наличии
1 30.00
110 253843-1 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 12
Нет в наличии
1 80.00
111 331596-3 Втулка 12 для HR4500C/HM0860C/ Втулка 12 для HR4500C/HM0860C/
В наличии
3
1 100.00
112 211238-4 Подшипник 15/35 6202LLU Подшипник 15/35 6202LLU
Подшипник 15/35
В наличии
3
1 740.00
113 267215-4 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 15 для HM1101C
Плоская шайба 15 для BTD200/
Нет в наличии
1 20.00
114 517898-3 COM_VIRTUEMART_NO_IMAGE_SET Ротор 220-240В в сбope
ARMATURE ASS'Y 220-240V
INC. 111-113,115,116
Нет в наличии
1 14,580.00
115 681642-5 COM_VIRTUEMART_NO_IMAGE_SET Шайба для HR5001C/HM1202C/
Нет в наличии
1 820.00
116 210059-1 Подшипник 10/26 6000DDW Подшипник 10/26 6000DDW
Подшипник 10/26
В наличии
13
1 250.00
117 266568-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 5х80
Самонарезающий винт 5X80
Нет в наличии
2 80.00
118 454772-3 COM_VIRTUEMART_NO_IMAGE_SET Защита статора
BAFFLE PLATE
Нет в наличии
1 170.00
119 636303-2 Cтатор в сборе для HR5211/ Cтатор в сборе для HR5211/
Нет в наличии
1 2,790.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
120 632B59-7 COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель
BRUSH HOLDER UNIT
Нет в наличии
1 720.00
121 195844-2 Угольные щетки CB-175 Угольные щетки CB-175
Угольные щетки СВ-175
Нет в наличии
1 530.00
124 454763-4 COM_VIRTUEMART_NO_IMAGE_SET Крышка корпуса редуктора
GEAR HOUSING COVER
Нет в наличии
1 420.00
125 454757-9 COM_VIRTUEMART_NO_IMAGE_SET Корпуса двигателя
MOTOR HOUSING
Нет в наличии
1 1,910.00
126 922359-4 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М6х35
H.S.H.BOLT M6X35 WITH WG
Нет в наличии
2 40.00
127 240016-5 Крыльчатка 90 HR5001C/HR4500C Крыльчатка 90 HR5001C/HR4500C
Нет в наличии
1 500.00
128 253165-9 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 8 4302C/HR5001C/
Нет в наличии
1 30.00
129 252178-7 Шестигр. гайка M8-12 для 4112Н Шестигр. гайка M8-12 для 4112Н
В наличии
3
1 40.00
130 454762-6 COM_VIRTUEMART_NO_IMAGE_SET Задняя крышка
REAR COVER
Нет в наличии
1 570.00
131 266041-8 Самонарез. винт, фланец PT5X25 Самонарез. винт, фланец PT5X25
В наличии
5
2 30.00
132 695123-3 COM_VIRTUEMART_NO_IMAGE_SET Кабель резиновый 1.5-2-4.0
Нет в наличии
1 1,390.00
133 682560-0 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 10 к GA9020/
В наличии
1
1 150.00
134 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
135 419024-9 COM_VIRTUEMART_NO_IMAGE_SET Держатель усилителя кабеля
Нет в наличии
1 100.00
136 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
137 687169-3 COM_VIRTUEMART_NO_IMAGE_SET Прижимная пластина
Фиксатор кабеля для GA7020/
Нет в наличии
1 30.00
138 632C15-3 COM_VIRTUEMART_NO_IMAGE_SET Штекер для HR5212C
LEAD UNIT
Нет в наличии
1 180.00
142 620251-5 COM_VIRTUEMART_NO_IMAGE_SET Контроллер
CONTROLLER
Нет в наличии
1 5,900.00
143 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
144 454346-0 COM_VIRTUEMART_NO_IMAGE_SET Линза для HR5212C
LENS
Нет в наличии
1 50.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
145 234281-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 6
COMPRESSION SPRING 6
Нет в наличии
1 10.00
146 632A83-4 COM_VIRTUEMART_NO_IMAGE_SET Электронный блок
SWITCH UNIT
Нет в наличии
1 1,950.00
147 454336-3 COM_VIRTUEMART_NO_IMAGE_SET Клавиша C
SWITCH LEVER C
Нет в наличии
1 140.00
148 187890-9 COM_VIRTUEMART_NO_IMAGE_SET Корпус
SWITCH CASE SET
INC. 149
Нет в наличии
1 240.00
149 187890-9 COM_VIRTUEMART_NO_IMAGE_SET Корпус
SWITCH CASE SET
INC. 148
Нет в наличии
1 240.00
150 266041-8 Самонарез. винт, фланец PT5X25 Самонарез. винт, фланец PT5X25
В наличии
5
2 30.00
151 815W32-0 COM_VIRTUEMART_NO_IMAGE_SET Этикетка HR5202C
HR5202C NAME PLATE
Нет в наличии
1 60.00
153 454782-0 COM_VIRTUEMART_NO_IMAGE_SET Корпус B для HR5202C
HANDLE B
Нет в наличии
1 1,490.00
155 266041-8 Самонарез. винт, фланец PT5X25 Самонарез. винт, фланец PT5X25
В наличии
5
6 30.00
160 454333-9 COM_VIRTUEMART_NO_IMAGE_SET Клавиша выключателя B
SWITCH LEVER B
Нет в наличии
1 130.00
164 154626-1 Держатель выключателя в сборе Держатель выключателя в сборе
В наличии
1
1 170.00
165 650678-5 COM_VIRTUEMART_NO_IMAGE_SET Выключатель C3PA-1121
SWITCH C3PA-1121
Нет в наличии
1 720.00
166 454760-0 COM_VIRTUEMART_NO_IMAGE_SET Крышка рукоятки
HANDLE COVER
Нет в наличии
1 850.00
167 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
Нет на рисунке
A01 135283-4 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 90 в сборе для HM1214/HR5202/5212
Боковая ручка 90 в сборе
Нет в наличии
1 3,450.00
A01.10 252640-2 COM_VIRTUEMART_NO_IMAGE_SET Барашковая гайка M8 HR4000C/
Барашковая гайка M8 HR4000C/
C10
Нет в наличии
1 380.00
A01.20 265439-6 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х150 с шестигран.гол.
Болт с шестигранной гол.M8X150
C20
Нет в наличии
1 190.00
A01.30 318430-4 COM_VIRTUEMART_NO_IMAGE_SET Основание рукоятки A
Основание рукоятки
C30
Нет в наличии
1 800.00
A01.40 318431-2 COM_VIRTUEMART_NO_IMAGE_SET Основание рукоятки B
Основание рукоятки
C40
Нет в наличии
1 740.00
A01.50 417002-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка боковой рукоятки
C50
Нет в наличии
2 80.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A01.60 417003-1 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка для HR5001C/
C60
Нет в наличии
1 1,020.00
A01.70 951166-8 COM_VIRTUEMART_NO_IMAGE_SET Пружинный штифт 5-24 к LC1230/
C70
Нет в наличии
1 20.00
A02 135629-4 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка для HR5202C, HR5212C
SIDE GRIP ASSEMBLY
Нет в наличии
1 2,300.00
A02.10 158131-0 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36 для HM0870/0871/HR4001/4010/1011/4501/4510/4511/5201/5202/5210/5211/5212
Боковая ручка 36
C10
Нет в наличии
1 800.00
A02.20 234226-4 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 6
COMPRESSION SPRING 6
C20
Нет в наличии
1 10.00
A02.30 266163-4 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х80 с квадр.осн.шляпки
Болт с квадр.осн.шляпки M8X80
C30
Нет в наличии
1 260.00
A02.40 313223-4 COM_VIRTUEMART_NO_IMAGE_SET Зубчатая рейка
RACK GUIDE
C40
Нет в наличии
1 150.00
A02.50 344492-6 COM_VIRTUEMART_NO_IMAGE_SET Пластина для HR3000C/HR4000C/
C50
Нет в наличии
1 40.00
A02.60 346750-6 COM_VIRTUEMART_NO_IMAGE_SET Пружины 90
GRIP SPRING 90
C60
Нет в наличии
1 400.00
A02.70 453114-8 COM_VIRTUEMART_NO_IMAGE_SET Кнопка стопора
LOCK BUTTON
C70
Нет в наличии
1 150.00
A02.80 454781-2 COM_VIRTUEMART_NO_IMAGE_SET Основание бок. рукоят. HR5212C
SIDE GRIP BASE 90
C80
Нет в наличии
1 440.00
A03
194683-7
COM_VIRTUEMART_NO_IMAGE_SET Смазка
Нет данных о товаре
1
A03-1
198175-8
COM_VIRTUEMART_NO_IMAGE_SET GREASE VESSEL SET (FOR RUSSIA)
Нет данных о товаре
1
A03-2
198174-0
COM_VIRTUEMART_NO_IMAGE_SET GREASE VESSEL SET (FOR RUSSIA)
Нет данных о товаре
1
A04
196552-8
COM_VIRTUEMART_NO_IMAGE_SET PLASTIC CASE SET
Нет данных о товаре
1
A04.10 162271-8 COM_VIRTUEMART_NO_IMAGE_SET Защелка пласт.для кейса HM1213
C10
Нет в наличии
2 140.00
A04.20 837860-5 COM_VIRTUEMART_NO_IMAGE_SET Поддон для HR5212C
INNER TRAY
C20
Нет в наличии
1 1,350.00
A04.30
801Y02-7
COM_VIRTUEMART_NO_IMAGE_SET INDICATION LABEL
C30
Нет данных о товаре
1
A05
804K57-7
COM_VIRTUEMART_NO_IMAGE_SET HR5202C PLASTIC CASE LABEL
Нет данных о товаре
2
A06 331955-1 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель уровня глубины для DHR400/HR4003/4013/5202/5212
DEPTH GAUGE
Нет в наличии
1 290.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A07 443122-7 COM_VIRTUEMART_NO_IMAGE_SET Ткань для HR4001C/HR4011C/
Нет в наличии
1 450.00
