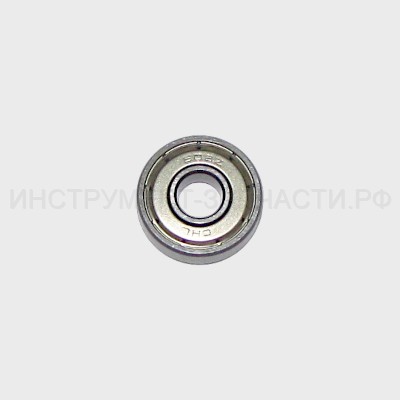

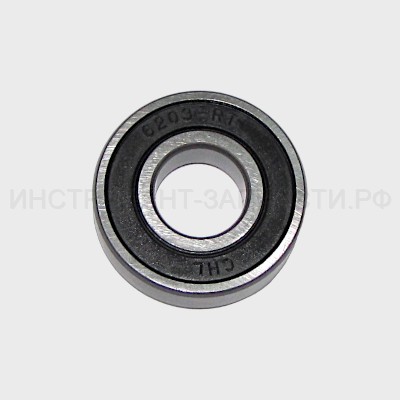

Дмитрий Кущев Схема и запчасти для фрезера Makita M3601 Рис. 1 Фрезер M3601: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 001 251878-6 Винт M5x20 3620/HR2430/UM140D Bинт M5x20 3620/HR2430/UM140D Нет в наличии 1 110 ₽ 3 003 346007-5 Опорная шайба Нет в наличии 1 30 ₽ 5 005 252094-3 Шестигр.гайка M8 3620 Шестигр. гайка M8 3620 Нет в наличии 1 180 ₽ 6 006 893386-7 Этикетка вращ.ручки MT361 Этикетка вращ. ручки MT361 Нет в наличии 1 10 ₽ 7 007 321948-6 Ограничительный штифт для 3620 Нет в наличии 1 60 ₽ 8 008 451035-8 Ограничитель глубины Нет в наличии 1 30 ₽ 9 009 183E23-4 Корпус мотора в сборе M3601 HOUSING SET Нет в наличии 1 3,060 ₽ 9 009.10 263002-9 Резиновая шпилька 4 C10 В наличии: 5 3 10 ₽ 9 009.10* 223111080 Резиновая шпилька Замена(аналог) или составная часть для замены поз.009.10 Нет в наличии 3 60 ₽ 9 009.20 263005-3 Резиновая шпилька 6 C20 Нет в наличии 1 10 ₽ 9 009.30 931202-6 Шестигранная гайка M5 3612C Шестигранная гайка M5 HR2430/ C30 Нет в наличии 1 10 ₽ 10 010 450820-6 Защита Нет в наличии 1 80 ₽ 11 011 181410-1 Угольные щетки CB-106 Угольные щетки СВ-106 Нет в наличии 1 300 ₽ 11 011* 191908-0 Угольные щетки CB-117 Замена(аналог) или составная часть для замены поз.011 Нет в наличии 1 410 ₽ 11 011* 194976-2 Угольные щетки СВ-106 Замена(аналог) или составная часть для замены поз.011 Нет в наличии 1 420 ₽ 12 012 643601-7 Щеткодержатель 6-10 к 1125/ Нет в наличии 2 50 ₽ 14 014 443073-4 Фетровая прокладка для 3620 Нет в наличии 1 20 ₽ 15 015 665852-2 Кабель сетевой в резиновой изоляции 1.0-2-2.0 Кабель резиновый 1.00-2-2.0 Нет в наличии 1 850 ₽ 15 015* P-12924 Кабель сетевой в резиновой изоляции 3м 2х1,5кв.мм Замена(аналог) или составная часть для замены поз.015 Нет в наличии 1 970 ₽ 15 015* 665231-4 Кабель сетевой в резиновой изоляции 1.0-3-2.5 Замена(аналог) или составная часть для замены поз.015 Нет в наличии 1 1,870 ₽ 15 015* 665527-3 Кабель сетевой в резиновой изоляции 1.0-2-5.0 Замена(аналог) или составная часть для замены поз.015 Нет в наличии 1 4,550 ₽ 15 015-1 695454-0 Силовой кабель 1.0-2-2.0 к M0921 POWER SUPPLY CORD 1.0-2-2.0 Нет в наличии 1 690 ₽ 15 015-1* 665855-6 Силовой кабель 1.0-2-2.0 к M0921 Замена(аналог) или составная часть для замены поз.015-1 Нет в наличии 1 900 ₽ 15 015-2 665852-2 Кабель сетевой в резиновой изоляции 1.0-2-2.0 Кабель резиновый 1.00-2-2.0 Нет в наличии 1 850 ₽ 15 015-2* P-12924 Кабель сетевой в резиновой изоляции 3м 2х1,5кв.мм Замена(аналог) или составная часть для замены поз.015-2 Нет в наличии 1 970 ₽ 15 015-2* 665231-4 Кабель сетевой в резиновой изоляции 1.0-3-2.5 Замена(аналог) или составная часть для замены поз.015-2 Нет в наличии 1 1,870 ₽ 15 015-2* 665527-3 Кабель сетевой в резиновой изоляции 1.0-2-5.0 Замена(аналог) или составная часть для замены поз.015-2 Нет в наличии 1 4,550 ₽ 16 016 682516-3 Усилитель кабеля 9.3-85 Нет в наличии 1 70 ₽ 16 016* 682540-6 Усилитель кабеля 9.3-90 2030/ Замена(аналог) или составная часть для замены поз.016 Нет в наличии 1 70 ₽ 16 016* 225152010 Усилитель кабеля UC3000A/ Замена(аналог) или составная часть для замены поз.016 Нет в наличии 1 310 ₽ 16 016* 682502-4 Усилитель кабеля 8-85 к 1806B/ Замена(аналог) или составная часть для замены поз.016 Нет в наличии 1 70 ₽ 17 017 443074-2 Фетровая прокладка для 3620 Нет в наличии 1 20 ₽ 18 018 687124-5 Держатель кабеля к 3709/MT360/ Нет в наличии 1 20 ₽ 19 019 266326-2 Самонарезающий винт 4х18 Нет в наличии 2 10 ₽ 20 020 650218-9 Выключатель FA1-6/1W-1 Выключатель Нет в наличии 1 260 ₽ 21 021 654532-5 Соединитель к 4350CT Соединитель Нет в наличии 1 60 ₽ 22 022 645200-1 Фильтр помех для 5012B/HR2400/ Нет в наличии 1 50 ₽ 23 023 594594-0 Обмотка возбуждения в сборе 240В Cтатор в сбоpe Нет в наличии 1 2,980 ₽ 23 023.10 654037-5 Клемма для 6833 Клемма для модели 6833 C10 Нет в наличии 2 20 ₽ 23 023-1 590054-0 Обмотка возбуждения в сборе 240В FIELD ASS'Y 240V Нет в наличии 1 2,240 ₽ 23 023-1.10 654409-4 Клемма 1.25-3.5 для M3601 TERMINAL VR1.25-3.5LB C10 Нет в наличии 2 20 ₽ 24 024 210029-0 Подшипник 608ZZ В наличии: 41 1 110 ₽ 25 025 510205-9 Ротор 240В в сб.для MT361 Pотор в сб. Нет в наличии 1 4,230 ₽ 26 026 240123-4 Крыльчатка 72 Нет в наличии 1 280 ₽ 27 027 267114-0 Плоская шайба 17 к MT361 Плоская шайба 17 к 8412D/ Нет в наличии 1 20 ₽ 28 028 211285-5 Подшипник 6203DDW Подшипник В наличии: 11 1 260 ₽ 28 028* 211282-1 Подшипник 6203ZZ Замена(аналог) или составная часть для замены поз.028 Нет в наличии 1 230 ₽ 28 028* 211256-2 Подшипник 17/40 Замена(аналог) или составная часть для замены поз.028 Нет в наличии 1 420 ₽ 29 029 763636-3 Цанговый зажим 6 мм. на 3620 Нет данных о товаре 1 30 030 763615-1 Гайка цанги для 3608В/3620 Нет данных о товаре 1 31 031 266326-2 Самонарезающий винт 4х18 Нет в наличии 7 10 ₽ 32 032 183E23-4 Корпус мотора в сборе M3601 HOUSING SET Нет в наличии 1 3,060 ₽ 32 032.10 263002-9 Резиновая шпилька 4 C10 В наличии: 5 3 10 ₽ 32 032.10* 223111080 Резиновая шпилька Замена(аналог) или составная часть для замены поз.032.10 Нет в наличии 3 60 ₽ 32 032.20 263005-3 Резиновая шпилька 6 C20 Нет в наличии 1 10 ₽ 32 032.30 931202-6 Шестигранная гайка M5 3612C Шестигранная гайка M5 HR2430/ C30 Нет в наличии 1 10 ₽ 33 033 233110-0 Компрессионная пружина 8 Нет в наличии 1 10 ₽ 34 034 941202-8 Плоская шайба 8 к 2106/DA6301/ Нет в наличии 1 10 ₽ 35 035 266920-0 Болт M8 с внутр.шестигр.RP0900 SET BOLT M8 Нет в наличии 1 130 ₽ 35 035* 266460-8 Болт M8 с внутр.шестигранн. Замена(аналог) или составная часть для замены поз.035 В наличии: 2 1 90 ₽ 36 036 450821-4 Рычаг 47 Нет в наличии 1 50 ₽ 37 037 911213-7 Винт M5X12 для LS1013/1805B/ В наличии: 1 1 20 ₽ 38 038 852C08-6 M3601 NAME PLATE Нет данных о товаре 1 39 039 962065-9 Стопорное кольцо R-15 к 3620 Нет в наличии 1 40 ₽ 40 040 267047-9 Плоская шайба 10 к 3620/6705D/ Нет в наличии 1 10 ₽ 41 041 451524-3 Штифт Нет в наличии 1 40 ₽ 42 042 231416-0 Компрессионная пружина 10 Нет в наличии 1 50 ₽ 43 043 251447-3 Винт(-) M6 с плоской головкой (-) Винт с плоской головкой M6 Нет в наличии 1 60 ₽ 44 044 265587-1 Болт(+) M5х20 с шестигран.гол. Болт+ с шестигранной гол.M5X20 Нет в наличии 1 20 ₽ 45 045 265586-3 Болт(+) M5х14 с шестигран.гол. Болт+ с шестигранной гол.M5X14 Нет в наличии 1 30 ₽ 46 046 265587-1 Болт(+) M5х20 с шестигран.гол. Болт+ с шестигранной гол.M5X20 Нет в наличии 1 20 ₽ 47 047 135264-8 Стопор Нет в наличии 1 250 ₽ 48 048 216022-2 Стальной шарик 7.0 В наличии: 160 1 20 ₽ 49 049 231419-4 Компрессионная пружина 5 Нет в наличии 1 70 ₽ 50 050 256651-9 Шпилька 10 Нет в наличии 1 60 ₽ 51 051 231417-8 Компрессионная пружина 10 Нет в наличии 1 70 ₽ 52 052 265761-1 Винт-барашек M5x10 для MT360/ Нет в наличии 2 30 ₽ 53 053 231240-1 Компрессионная пружина 7 Нет в наличии 2 10 ₽ 54 054 158808-7 Основание в сборе RP0900 Основание в сборе Нет в наличии 1 2,140 ₽ 55 055 259019-8 Стопорная шайба 15 3620 Нет в наличии 2 70 ₽ 56 056 452913-5 Пластина основания Нет в наличии 1 200 ₽ 57 057 912112-6 Потайной винт M4х10 к RP1110C/ Потайной винт M4X10 к RP1110C/ Нет в наличии 4 10 ₽ Фрезер M3601: Нет на рисунке № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена A01 A01 164834-6 Параллельный упор Нет данных о товаре 1 A02 A02 781006-4 Гаечный ключ 13 3608B/3620 Нет данных о товаре 1 A03 A03 781011-1 Гаечный ключ 22 мм для 3620/4105KB Гаечный ключ 22 3620/4105KB/ Нет в наличии 1 270 ₽ A04 A04 733239-7 Долото 6 Нет данных о товаре 1 A05 A05 194733-8 Патрубок пылесборника Нет данных о товаре 1 A05 A05.10 213022-3 О-Кольцо 3 резиновое О-кольцо 3 резиновое C10 Нет в наличии 2 10 ₽ A05 A05.20 265774-2 Болт M4х19 с внутр.шестигранн. Болт M4X19 с внутр.шестигранн. C20 Нет в наличии 1 40 ₽ A06 A06 763618-5 Цанговый зажим 8 мм. для 3620/ В наличии: 1 1 270 ₽ Кол-во: В корзину
