Схема и запчасти для аккумуляторного ударного гайковерта Makita DTW1001RTJ

Рис.1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

001

251476-6

Болт М5х35 H.S.H.BOLT M5X35 WITH WR

Нет в наличии

4

40.00

Спросить

004

851K74-8

DTW1001 NAME PLATE

Нет данных о товаре

1

005

266326-2

Самонарезающий винт 4х18

Нет в наличии

9

20.00

Спросить

006

183C08-8

Корпус HOUSING SET INC. 43

Нет в наличии

1

920.00

Спросить

006-1

183H36-3

Корпус HOUSING SET INC. 43

Нет в наличии

1

860.00

Спросить

007

620351-1

Светодиод DTW1001 LED CIRCUIT

Нет в наличии

1

740.00

Спросить

008

456268-0

Рычаг переключения F/R CHANGE LEVER

Нет в наличии

1

60.00

Спросить

009

143416-7

Выключатель DTW1001 SWITCH COMPLETE

Нет в наличии

1

1,580.00

Спросить

010

143417-5

Пластина выключателя DTW1001 SWITCH PLATE COMPLETE

Нет в наличии

1

160.00

Спросить

011

183C12-7

Корпус терминала в сборе BATTERY HOUSING SET INC. 46

Нет в наличии

1

880.00

Спросить

011.10

263005-3

Резиновая шпилька 6 C10

Нет в наличии

2

10.00

Спросить

012

268284-8

Шпилька 1.5

Нет в наличии

1

10.00

Спросить

013

263036-2

Резиновая шпилька 5

Нет в наличии

1

30.00

Спросить

014

424773-5

Резиновый амортизатор CUSHION RUBBER

Нет в наличии

1

920.00

Спросить

015

643899-6

Контактный разъем для BCV01 TERMINAL

Нет в наличии

1

310.00

Спросить

020

424775-1

Упор для DTW1001 BUMPER

Нет в наличии

1

240.00

Спросить

020-1

424978-7

Кожух BUMPER

Нет в наличии

1

210.00

Спросить

021

143411-7

Крышка корпуса ударника HAMMER CASE COMPLETE

Нет в наличии

1

2,120.00

Спросить

021-1

144473-8

Корпус ударника для DTW1001 HAMMER CASE COMPLETE

Нет в наличии

1

2,320.00

Спросить

022

346948-5

Шайба 25 WASHER 25

Нет в наличии

1

90.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

023

231920-9

Кольцевая пружина 16

Нет в наличии

1

30.00

Спросить

023-1

232334-5

Компрессионная пружина 16 RING SPRING 16

Нет в наличии

1

90.00

Спросить

024

135716-9

Ударный шпиндель ANVIL E ASS'Y INC. 23

Нет в наличии

1

4,590.00

Спросить

024-1

135803-4

Ударный шпиндель ANVIL E ASS'Y INC. 23

Нет в наличии

1

5,090.00

Спросить

025

326612-4

Ударник HAMMER

Нет в наличии

1

2,960.00

Спросить

026

216002-8

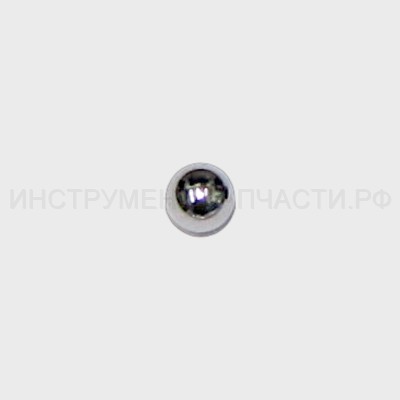

Стальной шарик 4,8 TD0101 Стальной шарик 4.8

В наличии 10

29

10.00

027

267493-6

Плоская шайба 38 FLAT WASHER 38

Нет в наличии

1

70.00

Спросить

028

234383-8

Пружина 38 COMPRESSION SPRING 38

Нет в наличии

1

610.00

Спросить

029

216009-4

Стальной шарик 7,1 Стальной шарик 7.1

В наличии 10

2

10.00

030

227391-6

Цилиндрическая шестерня 24 SPUR GEAR 24

Нет в наличии

3

170.00

Спросить

030-1

226879-3

Цилиндрическая шестерня 24 SPUR GEAR 24

Нет в наличии

3

800.00

Спросить

030-2

226880-8

Шестерня 24 SPUR GEAR 24

Нет в наличии

3

170.00

Спросить

031

326611-6

Шпиндель SPINDLE

Нет в наличии

1

5,290.00

Спросить

032

268079-9

Штифт 5 PIN 5

Нет в наличии

3

40.00

Спросить

033

267494-4

Плоская шайба 25 FLAT WASHER 25

Нет в наличии

1

20.00

Спросить

034

346947-7

Стопорное кольцо RETAINER

Нет в наличии

1

90.00

Спросить

035

227392-4

Зубчатая шестерня 54 INTERNAL SPUR GEAR 54

Нет в наличии

1

850.00

Спросить

036

213720-9

О-кольцо 67 резиновое

В наличии 3

1

30.00

037

135718-5

Внутренний корпус INTERNAL GEAR CASE ASS'Y INC. 36,38

Нет в наличии

1

1,560.00

Спросить

038

213961-7

О-Кольцо 22 резиновое О-кольцо 22 резиновое

Нет в наличии

1

10.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

039

519384-0

Ротор в сборе ROTOR ASS'Y INC. 40,41

Нет в наличии

1

6,080.00

Спросить

040

210069-8

Подшипник CC300D Подшипник 6900DDW

Нет в наличии

1

190.00

Спросить

041

211022-7

Подшипник 7/19

В наличии 2

1

320.00

042

629170-2

Статор в сборе STATOR COMPLETE

Нет в наличии

1

10,770.00

Спросить

042-1

629330-6

Статор в сборе STATOR COMPLETE

Нет в наличии

1

12,240.00

Спросить

043

183C08-8

Корпус HOUSING SET INC. 6

Нет в наличии

1

920.00

Спросить

043-1

183H36-3

Корпус HOUSING SET INC. 6

Нет в наличии

1

860.00

Спросить

044

424773-5

Резиновый амортизатор CUSHION RUBBER

Нет в наличии

1

920.00

Спросить

045

424517-3

Опора

Нет в наличии

1

30.00

Спросить

046

183C12-7

Корпус терминала в сборе BATTERY HOUSING SET INC. 11

Нет в наличии

1

880.00

Спросить

046.10

263005-3

Резиновая шпилька 6 C10

Нет в наличии

2

10.00

Спросить

047

346949-3

Крючек HOOK

Нет в наличии

1

240.00

Спросить

048

251314-2

Винт(+) M4х12 Винт (+) M4X12

Нет в наличии

2

10.00

Спросить

Нет на рисунке

A01

***DC18RC

DC18RC FAST CHARGER

Нет данных о товаре

1

A02

197280-8

Аккумулятор BL1850B (18В, 5Ач, индикатор заряда), картон, 1 шт BATTERY BL1850B SET

Нет в наличии

2

8,930.00

Спросить

A02-1

197280-8

Аккумулятор BL1850B (18В, 5Ач, индикатор заряда), картон, 1 шт BATTERY BL1850B SET

Нет в наличии

2

8,930.00

Спросить

A03

450128-8

Крышка аккумулятора для BTM40

Нет в наличии

1

40.00

Спросить

A04

821551-8

Кейс Makpac тип 3, 395Х295Х215 мм Кейс

Нет в наличии

1

3,490.00

Спросить

A04.10

453974-8

Защелка для MakPac Упорный штифт для JS3201 C10

Нет в наличии

4

40.00

Спросить

A05

837645-9

Поддон для DTW450 INNER TRAY

Нет в наличии

1

550.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

A06

808B99-9

DTW1001RTJ INDICATION LABEL

Нет данных о товаре

1

A07

808C00-0

DTW1001RTJ PLASTIC CASE LABEL

Нет данных о товаре

2
