DRV150RFE

Схема и запчасти для аккумуляторного заклепочного пистолета Makita DRV150RFE
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 319812-3 COM_VIRTUEMART_NO_IMAGE_SET Гайка 4.8
SCREW NUT 4.8
Нет в наличии
1 1,780.00
002 213380-7 О-кольцо 24 резиновое HR2450/ О-кольцо 24 резиновое HR2450/
В наличии
4
1 30.00
003 127225-2 COM_VIRTUEMART_NO_IMAGE_SET Сопло A 4.8 в сборе
NOSEPIECE 4.8A ASSEMBLY
INC. 4,5
Нет в наличии
1 1,870.00
004 213011-8 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 7 резиновое LS1216
О-кольцо 7 резиновое LS1214
Нет в наличии
1 20.00
005 256217-5 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 4
Нет в наличии
1 30.00
006 327281-4 COM_VIRTUEMART_NO_IMAGE_SET Корпус кулачков
JAW CASE
Нет в наличии
1 2,040.00
006-1 327279-1 COM_VIRTUEMART_NO_IMAGE_SET Голова 6.4
HEAD 6.4
Нет в наличии
1 6,740.00
007 327279-1 COM_VIRTUEMART_NO_IMAGE_SET Голова 6.4
HEAD 6.4
Нет в наличии
1 6,740.00
007-1 327281-4 COM_VIRTUEMART_NO_IMAGE_SET Корпус кулачков
JAW CASE
Нет в наличии
1 2,040.00
008 199731-7 COM_VIRTUEMART_NO_IMAGE_SET Комплект кулачков 4.8
JAW 4.8 SET
Нет в наличии
1 1,940.00
009 127475-9 COM_VIRTUEMART_NO_IMAGE_SET Толкатель 3.6 в сборе
JAW PUSHER 3.6 ASSEMBLY
INC. 49
Нет в наличии
1 740.00
010 232586-8 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 7
COMPRESSION SPRING 7
Нет в наличии
1 100.00
011 213265-7 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 17 резиновое
О-кольцо 17 резиновое
Нет в наличии
1 20.00
012 327285-6 COM_VIRTUEMART_NO_IMAGE_SET Соединитель 4,8
JOINT 4.8
Нет в наличии
1 380.00
013 140J44-9 COM_VIRTUEMART_NO_IMAGE_SET Передний корпус в сборе
FRONT HOUSING COMPLETE
Нет в наличии
1 6,400.00
014 127221-0 COM_VIRTUEMART_NO_IMAGE_SET Шариковый винт
BALL SCREW
Нет в наличии
1 83,080.00
015 620A44-6 COM_VIRTUEMART_NO_IMAGE_SET Электронная плата
HALL IC CIRCUIT
Нет в наличии
1 1,330.00
016 257457-8 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 5
RING 5
Нет в наличии
2 30.00
017 310935-0 COM_VIRTUEMART_NO_IMAGE_SET Вал ролика 4.8
ROLLER SHAFT 4.8
Нет в наличии
1 1,530.00
018
140E40-7
COM_VIRTUEMART_NO_IMAGE_SET MAGNET HOLDER COMPLETE
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
018-1 140T04-1 COM_VIRTUEMART_NO_IMAGE_SET Магнитный держатель
MAGNET HOLDER COMPLETE
Нет в наличии
1 770.00
019 911008-8 COM_VIRTUEMART_NO_IMAGE_SET Винт с головкой М3Х8
PAN HEAD SCREW M3X8
Нет в наличии
1 10.00
020 327284-8 COM_VIRTUEMART_NO_IMAGE_SET Труба 4.8
TUBE 4.8
Нет в наличии
1 1,360.00
021 458772-5 COM_VIRTUEMART_NO_IMAGE_SET Направляющая трубы А
TUBE GUIDE A
Нет в наличии
1 130.00
022 261161-3 COM_VIRTUEMART_NO_IMAGE_SET Войлочное кольцо 8
FELT RING 8
Нет в наличии
1 70.00
023 458773-3 COM_VIRTUEMART_NO_IMAGE_SET Направляющая трубы B
TUBE GUIDE B
Нет в наличии
1 110.00
024 233025-1 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 2
В наличии
12
1 10.00
025 458774-1 COM_VIRTUEMART_NO_IMAGE_SET Переключатель
SWITCH LEVER
Нет в наличии
1 110.00
026 632M90-9 COM_VIRTUEMART_NO_IMAGE_SET Выключатель
SWITCH UNIT
Нет в наличии
1 990.00
027 162500-9 COM_VIRTUEMART_NO_IMAGE_SET Контейнер для оправы
MANDREL CONTAINER COMPLETE
Нет в наличии
1 1,280.00
028 140J46-5 COM_VIRTUEMART_NO_IMAGE_SET Шестерня 10 в сборе
SPUR GEAR 10 COMPLETE
Нет в наличии
1 2,240.00
029 127222-8 COM_VIRTUEMART_NO_IMAGE_SET Редуктор
GEAR ASSEMBLY
Нет в наличии
1 1,860.00
030 266490-9 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 2х6
TAPPING SCREW PT 2X6
Нет в наличии
3 20.00
031 632M66-6 COM_VIRTUEMART_NO_IMAGE_SET Контроллер в сборе
CONTROLLER UNIT
INC. 35
Нет в наличии
1 19,660.00
032 629373-8 COM_VIRTUEMART_NO_IMAGE_SET Статор
STATOR
Нет в наличии
1 1,440.00
033 619535-6 COM_VIRTUEMART_NO_IMAGE_SET Ротор
ROTOR
Нет в наличии
1 4,170.00
034 652069-6 COM_VIRTUEMART_NO_IMAGE_SET Винт M3х6
FLAT HEAD SCREW M3X6
Нет в наличии
3 10.00
035 688164-6 COM_VIRTUEMART_NO_IMAGE_SET Фильтр помех
Фильтр MT081
Нет в наличии
1 20.00
036 651379-8 COM_VIRTUEMART_NO_IMAGE_SET Выключатель C3JW-1A-S
SWITCH C3JW-1A-S
Нет в наличии
1 2,610.00
037 643874-2 COM_VIRTUEMART_NO_IMAGE_SET Контактный разъем
TERMINAL
Нет в наличии
1 310.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
038
855M09-3
COM_VIRTUEMART_NO_IMAGE_SET DRV150 SERIAL NO. LABEL
Нет данных о товаре
1
039 183L30-9 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сборе
HOUSING SET
INC. 46
Нет в наличии
1 2,700.00
039.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
2 10.00
039.20 252126-6 COM_VIRTUEMART_NO_IMAGE_SET Шестигр.стопорная гайка М4-7
C20
Нет в наличии
2 10.00
039.30 931002-4 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M3
HEX. NUT M3
C30
Нет в наличии
10 10.00
040 265095-2 COM_VIRTUEMART_NO_IMAGE_SET Винт M3x20
PAN HEAD SCREW M3X20
Нет в наличии
10 30.00
041 140J45-7 COM_VIRTUEMART_NO_IMAGE_SET Задний корпус в сборе
REAR HOUSING COMPLETE
Нет в наличии
1 4,490.00
042 265490-6 COM_VIRTUEMART_NO_IMAGE_SET Болт M4х16 с внутр.шестигран.
Болт с внутр.шестигран. M4X16
Нет в наличии
4 20.00
043
310908-3
COM_VIRTUEMART_NO_IMAGE_SET GUIDE PLATE L
Нет данных о товаре
1
043-1 313297-5 COM_VIRTUEMART_NO_IMAGE_SET Направляющая пластина L
GUIDE PLATE L
Нет в наличии
1 960.00
044
310909-1
COM_VIRTUEMART_NO_IMAGE_SET GUIDE PLATE R
Нет данных о товаре
1
044-1 313298-3 COM_VIRTUEMART_NO_IMAGE_SET Направляющая пластина R
GUIDE PLATE R
Нет в наличии
1 960.00
045 620549-0 COM_VIRTUEMART_NO_IMAGE_SET Светодиод
LED CIRCUIT
Нет в наличии
1 320.00
046 183L30-9 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сборе
HOUSING SET
INC. 39
Нет в наличии
1 2,700.00
046.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
2 10.00
046.20 252126-6 COM_VIRTUEMART_NO_IMAGE_SET Шестигр.стопорная гайка М4-7
C20
Нет в наличии
2 10.00
046.30 931002-4 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M3
HEX. NUT M3
C30
Нет в наличии
10 10.00
047
855M01-9
COM_VIRTUEMART_NO_IMAGE_SET DRV150 NAME PLATE
Нет данных о товаре
1
048 213891-2 COM_VIRTUEMART_NO_IMAGE_SET О-кольцо 14.5
O RING 14.5
Нет в наличии
1 40.00
049 213054-0 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 9
О-кольцо 9 резиновое
Нет в наличии
1 10.00
Нет на рисунке
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A01 251314-2 COM_VIRTUEMART_NO_IMAGE_SET Винт(+) M4х12
Винт (+) M4X12
Нет в наличии
1 10.00
A02 346317-0 COM_VIRTUEMART_NO_IMAGE_SET Зацеп на пояс для инструмента DDF/DHP/DFN/DFS/DTD/DRV/DST/DTW
Держатель ножа
Нет в наличии
1 180.00
A03 191C04-2 COM_VIRTUEMART_NO_IMAGE_SET Комплект аксессуаров для заклепки 4,0 мм
ACCESSORY SET B FOR 4.0
Нет в наличии
1 2,040.00
A03.10 213011-8 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 7 резиновое LS1216
О-кольцо 7 резиновое LS1214
C10
Нет в наличии
1 20.00
A03.20 256217-5 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 4
C20
Нет в наличии
1 30.00
A03.30 213054-0 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 9
О-кольцо 9 резиновое
C30
Нет в наличии
1 10.00
A04
199728-6
COM_VIRTUEMART_NO_IMAGE_SET ACCESSORY SET FOR 3.2
Нет данных о товаре
1
A04.10 213011-8 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 7 резиновое LS1216
О-кольцо 7 резиновое LS1214
C10
Нет в наличии
1 20.00
A04.20 256217-5 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 4
C20
Нет в наличии
1 30.00
A04.30 213054-0 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 9
О-кольцо 9 резиновое
C30
Нет в наличии
1 10.00
A05
199729-4
COM_VIRTUEMART_NO_IMAGE_SET ACCESSORY SET FOR 2.4
Нет данных о товаре
1
A05.10 213011-8 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 7 резиновое LS1216
О-кольцо 7 резиновое LS1214
C10
Нет в наличии
1 20.00
A05.20 256217-5 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 4
C20
Нет в наличии
1 30.00
A05.30 213054-0 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 9
О-кольцо 9 резиновое
C30
Нет в наличии
1 10.00
A06
191D58-5
COM_VIRTUEMART_NO_IMAGE_SET GREASE SET
Нет данных о товаре
1
A07
***DC18RC
COM_VIRTUEMART_NO_IMAGE_SET DC18RC FAST CHARGER
COMPO-PARTS
Нет данных о товаре
1

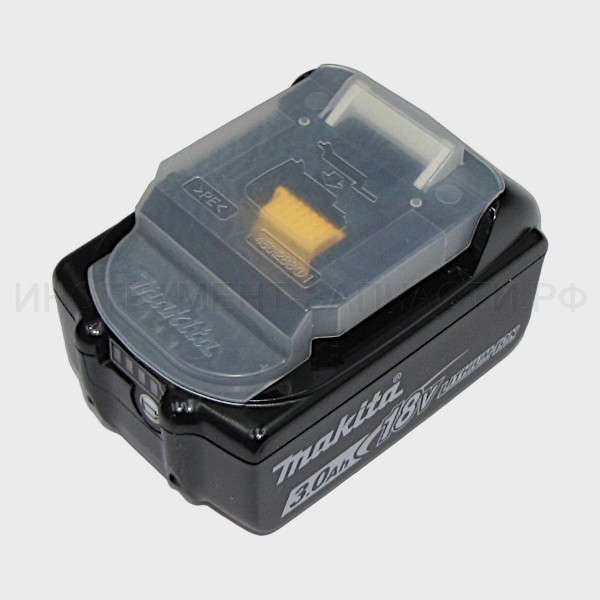

A08 197599-5 COM_VIRTUEMART_NO_IMAGE_SET Аккумулятор BL1830B (18В, 3Ач, индикатор заряда), картон, 1 шт
BATTERY BL1830B SET
Нет в наличии
2 9,210.00
A09 450128-8 COM_VIRTUEMART_NO_IMAGE_SET Крышка аккумулятора
Крышка аккумулятора для BTM40
Нет в наличии
1 50.00
A10
821755-2
COM_VIRTUEMART_NO_IMAGE_SET PLASTIC CASE
Нет данных о товаре
1
A10.10 162315-4 COM_VIRTUEMART_NO_IMAGE_SET Замок
Упорный штифт для JR100D
C10
Нет в наличии
2 140.00
