Схема и запчасти для аккумуляторной дисковой пилы по металлу Makita DCS552RTJ

Рис.1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

001

266053-1

Самонарез.винт PT4х35 фланец Самонарез. винт, фланец PT4X35

Нет в наличии

3

20.00

Спросить

002

643807-7

Щеткодержатель

Нет в наличии

2

60.00

Спросить

003

191971-3

Угольные щетки CB-430

В наличии 8

1

250.00

004

188209-5

Корпус DCS552 в сборе HOUSING SET INC. 5

Нет в наличии

1

610.00

Спросить

005

188209-5

Корпус DCS552 в сборе HOUSING SET INC. 4

Нет в наличии

1

610.00

Спросить

006

265995-6

Самонарезающий винт 4х18 Самонарезающий винт 4X18

Нет в наличии

4

10.00

Спросить

007

854S86-8

DCS552 NAME PLATE

Нет данных о товаре

1

008

638925-4

Щеткодержатель ENDBELL COMPLETE

Нет в наличии

1

310.00

Спросить

009

638420-4

Обойма с магнитами для BPB180

Нет в наличии

1

2,010.00

Спросить

010

265995-6

Самонарезающий винт 4х18 Самонарезающий винт 4X18

Нет в наличии

8

10.00

Спросить

011

453426-9

HANDLE L

Нет данных о товаре

1

011-1

140F58-4

Рукоятка для DCS552 (левая часть) HANDLE L COMPLETE

Нет в наличии

1

930.00

Спросить

012

231469-9

Компрессионная пружина 4

Нет в наличии

1

10.00

Спросить

013

419664-3

Рычаг предохранителя

Нет в наличии

1

80.00

Спросить

014

651956-6

Выключатель TG72BD для LS800D/

Нет в наличии

1

860.00

Спросить

015

231469-9

Компрессионная пружина 4

Нет в наличии

1

10.00

Спросить

016

419665-1

Рычаг выключателя

Нет в наличии

1

80.00

Спросить

017

620260-4

Контроллер для DCS552 CONTROLLER

Нет в наличии

1

3,050.00

Спросить

018

265995-6

Самонарезающий винт 4х18 Самонарезающий винт 4X18

Нет в наличии

3

10.00

Спросить

019

453154-6

HANDLE R

Нет данных о товаре

1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

019-1

140F53-4

Рукоятка для DCS552 (правая часть) HANDLE R COMPLETE

Нет в наличии

1

1,250.00

Спросить

020

644808-8

Клемма в сборе Предохранитель

Нет в наличии

1

280.00

Спросить

022

419609-1

Защита вентилятора FAN GUARD

Нет в наличии

1

70.00

Спросить

023

421977-0

Резиновое кольцо 13

Нет в наличии

1

60.00

Спросить

024

619290-0

Ротор для DCS552 ARMATURE

Нет в наличии

1

2,710.00

Спросить

025

345643-4

SHAFT LOCK

Нет данных о товаре

1

026

233117-6

Компрессионная пружина 6

Нет в наличии

1

10.00

Спросить

027

419656-2

Корпус редуктора DCS552 GEAR HOUSING

Нет в наличии

1

200.00

Спросить

028

213560-5

О-Кольцо 44 резиновое О-кольцо 44 резиновое

Нет в наличии

1

20.00

Спросить

029

210036-3

Подшипник 604ZZ

Нет в наличии

1

190.00

Спросить

030

324729-7

Вал-шестерня GEAR SHAFT

Нет в наличии

1

150.00

Спросить

031

227752-0

Шестерня 27 HELICAL GEAR 27

Нет в наличии

1

360.00

Спросить

032

210080-0

BALL BEARING 6900ZZ

Нет данных о товаре

1

033

226635-1

Шестерня 15 HELICAL GEAR 15

Нет в наличии

1

400.00

Спросить

034

631550-0

Светодиод LED CIRCUIT

Нет в наличии

1

660.00

Спросить

035

262566-0

Резиновая манжета 6 RUBBER SLEEVE 6

Нет в наличии

1

30.00

Спросить

036

262563-6

Манжета 4 SLEEVE 4

Нет в наличии

1

40.00

Спросить

037

265999-8

Самонарез.винт 4х25 фланец Самонарез. винт, фланец 4X25

Нет в наличии

1

20.00

Спросить

038

458647-8

Корпус диска BLADE CASE

Нет в наличии

1

390.00

Спросить

039

458648-6

Крышка корпуса диска BLADE COVER

Нет в наличии

1

260.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

040

265995-6

Самонарезающий винт 4х18 Самонарезающий винт 4X18

Нет в наличии

1

10.00

Спросить

041

210006-2

Подшипник 696ZZ

Нет в наличии

1

230.00

Спросить

042

961006-2

Стопорное кольцо S-10 HR3000C/

Нет в наличии

1

20.00

Спросить

043

226640-8

Шестерня 23 HELICAL GEAR 23

Нет в наличии

1

420.00

Спросить

044

257760-7

Манжета 10 SLEEVE 10

Нет в наличии

1

70.00

Спросить

045

285847-5

Фиксатор подшипника 14-23

Нет в наличии

1

80.00

Спросить

046

210069-8

Подшипник CC300D Подшипник 6900DDW

Нет в наличии

1

260.00

Спросить

047

213435-8

О-кольцо 26 резиновое

В наличии 3

1

30.00

048

318087-1

Корпус подшипника BEARING BOX

Нет в наличии

1

300.00

Спросить

049

324730-2

Шпиндель SPINDLE

Нет в наличии

1

280.00

Спросить

050

265034-2

Винт(+) M5х16 с потай.головкой Винт с потайной головкой M5X16

Нет в наличии

2

20.00

Спросить

051

345470-9

Прокладка

Нет в наличии

1

20.00

Спросить

052

345739-1

Прокладка из вулкан.резины SPACER

Нет в наличии

1

30.00

Спросить

053

231792-2

Пружина 3 TENSION SPRING 3

Нет в наличии

1

150.00

Спросить

054

140C85-3

Защитный кожух диска SAFETY COVER COMPLETE

Нет в наличии

1

450.00

Спросить

055

345739-1

Прокладка из вулкан.резины SPACER

Нет в наличии

1

30.00

Спросить

056

257938-2

Стопорное кольцо (EXT) UR-26

Нет в наличии

1

60.00

Спросить

057

224391-7

Внутренний фланец 30 для DCS551 INNER FLANGE 30

Нет в наличии

1

120.00

Спросить

058

224404-4

Внешний фланец 30 к DCS551 OUTER FLANGE 30

Нет в наличии

1

270.00

Спросить

059

266458-5

Болт М6х18 HEX.SOCKET HEX.BOLT M6X18

Нет в наличии

1

30.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

060

961014-3

Стопорное кольцо E-8 к EBH341U Стопорное кольцо E-8 к 9032/

В наличии 9

1

30.00

061

272229-0

Рычаг 40 для BSS610 Рычаг 40 для 3901/9032/5621RD/

Нет в наличии

1

120.00

Спросить

062

252159-1

Шестигр.гайка M6 Шестигр. гайка M6

Нет в наличии

1

30.00

Спросить

063

941151-9

Плоская шайба 6 для HR3000C/

Нет в наличии

1

10.00

Спросить

064

331733-9

Втулка 6 PIPE 6

Нет в наличии

1

90.00

Спросить

065

252103-8

Шестигр.стопорная гайка М5-8

Нет в наличии

1

10.00

Спросить

066

163471-3

Основание для DCS552 BASE

Нет в наличии

1

990.00

Спросить

067

265056-2

Винт(+) M5 Винт (+) M5

Нет в наличии

1

30.00

Спросить

068

266405-6

Болт М6Х75 FLAT H.SQUARE NECK BOLT M6X75

Нет в наличии

1

30.00

Спросить

069

267802-9

Шайба 13 CUP WASHER 13

Нет в наличии

1

50.00

Спросить

070

854S92-3

DCS552 SERIAL NO. LABEL

Нет данных о товаре

1

071

347416-1

Пластина для DCS552 PLATE

Нет в наличии

1

120.00

Спросить

072

265676-2

Винт М6Х29 H.S.H.B M6X29

Нет в наличии

1

40.00

Спросить

073

233267-7

Компрессионная пружина 7

Нет в наличии

1

10.00

Спросить

074

458652-5

Пылезащитный колпачок DUST CAP

Нет в наличии

1

90.00

Спросить

075

213005-3

О-Кольцо 5 резиновое О-кольцо резиновое

Нет в наличии

1

10.00

Спросить

076

265995-6

Самонарезающий винт 4х18 Самонарезающий винт 4X18

Нет в наличии

4

10.00

Спросить

077

458649-4

DUST BOX L

Нет данных о товаре

1

077-1

183K33-7

Пылесборник L/R DUST BOX SET INC. 078

Нет в наличии

1

800.00

Спросить

078

458650-9

DUST BOX R

Нет данных о товаре

1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

078-1

183K33-7

Пылесборник L/R DUST BOX SET INC. 077

Нет в наличии

1

800.00

Спросить

079

127016-1

DUST BOX ASSEMBLY INC. 72-78

Нет данных о товаре

1

079-1

136023-3

Пылесборник в сборе для DCS552 DUST BOX ASSEMBLY INC. 72-78

Нет в наличии

1

1,120.00

Спросить

Нет на рисунке

A01

192219-6

Защитные очки

Нет данных о товаре

1

A02

783203-8

Шестигранный ключ 5

Нет данных о товаре

1

A03

***DC18RC

DC18RC FAST CHARGER COMPO-PARTS

Нет данных о товаре

1

A04

197280-8

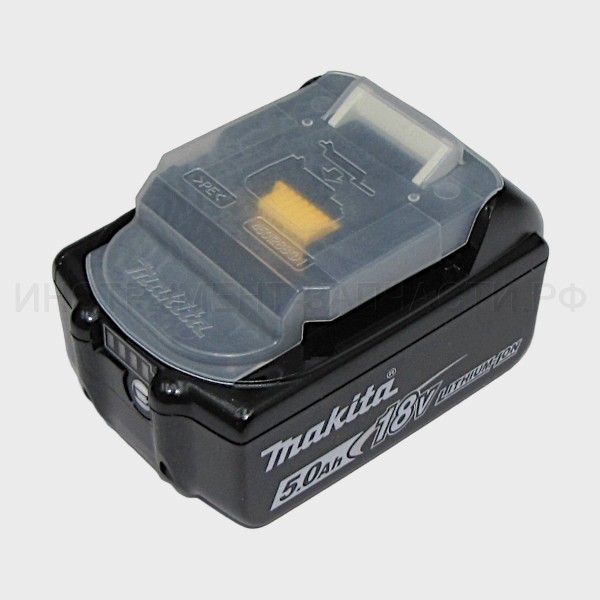

Аккумулятор BL1850B (18В, 5Ач, индикатор заряда), картон, 1 шт BATTERY BL1850B SET

Нет в наличии

2

8,930.00

Спросить

A04-1

197280-8

Аккумулятор BL1850B (18В, 5Ач, индикатор заряда), картон, 1 шт BATTERY BL1850B SET

Нет в наличии

2

8,930.00

Спросить

A05

821551-8

Кейс Makpac тип 3, 395Х295Х215 мм Кейс

Нет в наличии

1

3,490.00

Спросить

A05.10

453974-8

Защелка для MakPac Упорный штифт для JS3201 C10

Нет в наличии

4

50.00

Спросить

A06

837628-9

INNER TRAY

Нет данных о товаре

1

A07

B-07319

T.C.T.SAW BLADE 136X20X30T

Нет данных о товаре

1

A08

450128-8

Крышка аккумулятора Крышка аккумулятора для BTM40

Нет в наличии

1

50.00

Спросить

A09

817Y73-4

DCS552RTJ INDICATION LABEL

Нет данных о товаре

1

A10

817Y74-2

DCS552RTJ PLASTIC CASE LABEL

Нет данных о товаре

2

E01

688131-1

Фильтр помех Фильтр MHW710

Нет в наличии

1

30.00

Спросить

E02

688161-2

Фильтр помех

Нет в наличии

1

30.00

Спросить
