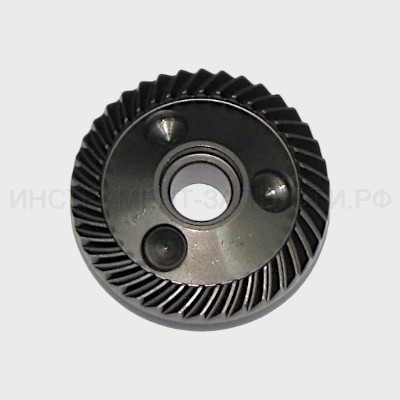

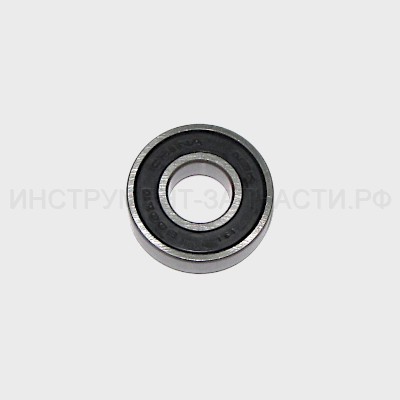

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Makita 9564P Рис. 1 Угловая шлифмашина 9564P: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 001 418067-8 Кнопка стопора для 9565/9565C/ PIN CAP Нет в наличии 1 60 ₽ 2 002 233072-2 Компрессионная пружина 8 COMPRESSION SPRING 8 Нет в наличии 1 10 ₽ 3 003 153488-4 Корпус редуктора 9565/9562/ GEAR HOUSING COMPLETE Нет в наличии 1 2,690 ₽ 4 004 931303-0 Шестигранная гайка M6 к 9565/ HEX. NUT M6 Нет в наличии 1 20 ₽ 5 005 253077-6 Плоская шайба 6 к 9565/9910/ FLAT WASHER 6 В наличии: 10 1 20 ₽ 6 006 227513-8 Конич.спирал.шестерня 11 SPIRAL BEVEL GEAR 11 В наличии: 2 1 410 ₽ 6 006* 226794-1 Коническая спирал. шестерня 11 Замена(аналог) или составная часть для замены поз.006 Нет в наличии 1 910 ₽ 8 008 233901-9 Стопорная пружина 12 для 9562/ LOCK SPRING 12 Нет в наличии 1 320 ₽ 9 009 961052-5 Стопорное кольцо S-12 9555NB/ RETAINING RING S-12 Нет в наличии 1 20 ₽ 9 009* 0031512000 Наружное упорное кольцо Замена(аналог) или составная часть для замены поз.009 Нет в наличии 1 50 ₽ 10 010 211142-7 Подшипник 6001LLB BALL BEARING 6001LLB В наличии: 2 1 330 ₽ 11 011 253084-9 Плоская шайба 12 9565/BO6040/ FLAT WASHER 12 Нет в наличии 1 20 ₽ 12 012 317359-1 Крышка корпуса редуктора 9565/ GEAR HOUSING COVER В наличии: 2 1 860 ₽ 13 013 240033-5 Крыльчатка 57 для 9565/9566 FAN 57 Нет в наличии 1 290 ₽ 14 014 515234-7 Ротор 240В в сб.к 9565/9565H/ ARMATURE ASS'Y 240V Нет в наличии 1 2,920 ₽ 15 015 681656-4 Изоляционная шайба для 9565H INSULATION WASHER Нет в наличии 1 50 ₽ 16 016 253823-7 Плоская шайба 7 FLAT WASHER 7 Нет в наличии 1 20 ₽ 17 017 210027-4 Подшипник 7/22 627DW BALL BEARING 627DDW В наличии: 2 1 270 ₽ 18 018 421738-8 Пыльник резиновый 22 для 9565/ LABYRINTH RUBBER RING 22 В наличии: 2 1 120 ₽ 18 018* 422750-1 Пыльник резиновый Замена(аналог) или составная часть для замены поз.018 Нет в наличии 1 480 ₽ 22 022 413076-2 Защита статора для 9562/9565/ BAFFLE PLATE Нет в наличии 1 100 ₽ 23 023 266258-3 Самонарезающий винт 4х70 TAPPING SCREW 4X70 Нет в наличии 2 70 ₽ 24 024 344871-8 Держатель для 9562/9564/9565/ RETAINER Нет в наличии 2 20 ₽ 25 025 417237-6 Изоляционная втулка для 9565/ INSULATION COVER Нет в наличии 2 30 ₽ 26 026 621764-9 Статор 240В FIELD 240V Нет в наличии 1 2,630 ₽ 27 027 266257-5 Самонарезающий винт 4х28 TAPPING SCREW 4X28 Нет в наличии 4 50 ₽ 28 028 213048-5 О-Кольцо 6 резиновое 9565/ O RING 6 Нет в наличии 1 20 ₽ 29 029 256459-1 Шпилька для 9565/9562/9564 PIN Нет в наличии 1 110 ₽ 30 030 227514-6 Конич.спирал.шестерня 38 SPIRAL BEVEL GEAR 38 В наличии: 4 1 900 ₽ 30 030* 226795-9 Коническая спирал. шестерня 38 Замена(аналог) или составная часть для замены поз.030 Нет в наличии 1 1,530 ₽ 31 031 213673-2 О-Кольцо 52 резиновое O RING 52 Нет в наличии 1 60 ₽ 32 032 285841-7 Фиксатор подшипника для 9565/ BEARING RETAINER Нет в наличии 1 150 ₽ 33 033 211129-9 Подшипник 12/32 6201DW BALL BEARING 6201DDW В наличии: 13 1 300 ₽ 33 033* 211146-9 Подшипник 12/32 Замена(аналог) или составная часть для замены поз.033 Нет в наличии 1 450 ₽ 34 034 318334-0 Корпус подшипника BEARING BOX В наличии: 1 1 1,700 ₽ 34 034* 344872-6 Крышка корпуса редуктора Замена(аналог) или составная часть для замены поз.034 Нет в наличии 1 280 ₽ 35 035 265490-6 Болт M4х16 с внутр.шестигран. HEX. SOCKET HEAD BOLT M4X16 Нет в наличии 4 30 ₽ 35 035* 266260-6 Болт M4х16 с внутр.шестигран. Замена(аналог) или составная часть для замены поз.035 Нет в наличии 4 30 ₽ 36 036 415300-9 Пыльник к 9541/9542/9562/9564/ LABYRINTH RING В наличии: 1 1 100 ₽ 37 037 324035-0 Шпиндель для 9562/9564/9565/ SPINDLE Нет в наличии 1 700 ₽ 38 038 265180-1 Винт M5х16 PAN HEAD SCREW M5X16 Нет в наличии 1 20 ₽ 38 038* 265103-9 Винт M5х14 Замена(аналог) или составная часть для замены поз.038 Нет в наличии 1 10 ₽ 39 039-1 123098-1 WHEEL COVER 115AK ASS'Y Нет данных о товаре 1 39 039-1.10 213009-5 О-Кольцо 4 резиновое O RING 4 C10 Нет в наличии 1 10 ₽ 40 040 224415-9 Внутренний фланец INNER FLANGE 42 В наличии: 1 1 240 ₽ 40 040* 224393-3 Внутренний фланец 42 MT953 Замена(аналог) или составная часть для замены поз.040 Нет в наличии 1 110 ₽ 41 041 224554-5 Гайка прижимная 14-45 LOCK NUT 14-45 В наличии: 3 1 220 ₽ 42 042-1 455358-6 Корпус мотора 9565PC MOTOR HOUSING Нет в наличии 1 510 ₽ 43 043 814E17-5 9564P NAME PLATE Нет данных о товаре 1 45 045 645238-6 Конденсатор NOISE SUPPRESSOR Нет в наличии 1 50 ₽ 47 047 188364-3 Задний корпус в сборе 9565PC REAR COVER SET Нет в наличии 1 230 ₽ 48 048 266048-4 Самонарезающий винт 4х40 TAPPING SCREW 4X40 Нет в наличии 3 40 ₽ 49 049 682559-5 Усилитель кабеля 8 для 9558NB/ CORD GUARD 8 Нет в наличии 1 70 ₽ 49 049* 223152010 Усилитель кабеля Замена(аналог) или составная часть для замены поз.049 Нет в наличии 1 230 ₽ 50 050 665394-6 Кабель сетевой в резиновой изоляции 1.0-2-2.5 POWER SUPPLY CORD 1.0-2-2.5 Нет в наличии 1 880 ₽ 51 051 687169-3 Прижимная пластина STRAIN RELIEF Нет в наличии 1 30 ₽ 52 052 266192-7 Самонарезающий винт 4х14 TAPPING SCREW 4X14 Нет в наличии 1 20 ₽ 53 053 643760-7 Щеткодержатель для 9565/9564/ BRUSH HOLDER В наличии: 10 2 100 ₽ 54 054 266256-7 Самонарезающий винт PT3х10 TAPPING SCREW PT3X10 Нет в наличии 4 30 ₽ 55 055 194074-2 Угольные щетки CB-325 CARBON BRUSH CB-325 В наличии: 113 1 140 ₽ 56 056 650579-7 Выключатель 1246.3223 SWITCH 1246.3223 Нет в наличии 1 440 ₽ 57 057 265954-0 Самонарез.винт РT3х8 зажимной TAPPING SCREW BIND PT3X8 Нет в наличии 1 10 ₽ 58 058 345504-8 Пластина для 9558HP PLATE Нет в наличии 1 70 ₽ 59 059 154584-1 Рычаг выключателя SWITCH LEVER B COMPLETE Нет в наличии 1 180 ₽ 60 060 188364-3 Задний корпус в сборе 9565PC REAR COVER SET Нет в наличии 1 230 ₽ 61 061-1 805W66-1 CLEAR LABEL Нет данных о товаре 1 Угловая шлифмашина 9564P: Нет на рисунке № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена A01 A01 153489-2 Боковая ручка 36 для MT953 GRIP 36 COMPLETE В наличии: 2 1 240 ₽ A02 A02 782423-1 LOCK NUT WRENCH 35 Нет данных о товаре 1 Кол-во: В корзину
