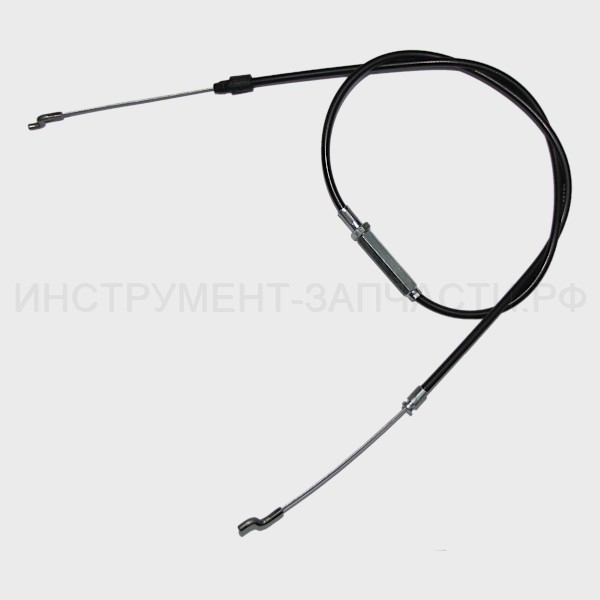

Дмитрий Кущев Схема и запчасти для бензиновой газонокосилки Makita PLM4120 Рис. 1 Рис. 2 Рис. 1 Рис. 2 Бензиновая газонокосилка PLM4120: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 001 671001448 Рычаг тормоза двигателя Рычаг тормоза мотора Нет в наличии 1 1,670 ₽ 2 002 671002001 Рукоятка верх.часть Рукоятка верх. часть Нет в наличии 1 4,730 ₽ 3 003 DA00000575 Гайка 6мм HEX.CAP NUT M6 Нет в наличии 1 80 ₽ 3 003* 671005016 Шестигр.стопорная гайка М6 Замена(аналог) или составная часть для замены поз.003 Нет в наличии 1 80 ₽ 4 004 DA00000574 Плоская шайба FLAT WASHER 6 Нет в наличии 1 40 ₽ 5 005 DA00000573 Плата для фиксации кабеля OUTER WIRE STOPPER Нет в наличии 1 70 ₽ 6 006 671001114 Управляющий кабель Нет в наличии 1 2,460 ₽ 6 006* DA00000976 Управляющий кабель Замена(аналог) или составная часть для замены поз.006 В наличии: 1 1 640 ₽ 7 007 DA00000978 Рукоятка в сборе THROTTLE LEVER ASSY Нет в наличии 1 800 ₽ 8 008 671006059 Болт M6х50 к PLM4110-4612 Болт M6X50 к PLM4110-4612 Нет в наличии 1 80 ₽ 8 008-1 671006082 Болт с шестигранной гол. HEX. FLANGE BOLT M6X50 Нет в наличии 1 90 ₽ 9 009 DA00000577 Шест. Болт М6Х35 HEX.FLANGE BOLT M6X35 Нет в наличии 1 70 ₽ 10 010 DA00000579 Крючок для крепления ручки стартера STARTER GRIP HOOK Нет в наличии 1 200 ₽ 11 011 DA00000574 Плоская шайба FLAT WASHER 6 Нет в наличии 1 40 ₽ 12 012 671008003 Стопорная шайба Нет в наличии 1 80 ₽ 12 012-1 DA00000576 Пружинная шайба PLM4817 SPRING WASHER 6 Нет в наличии 1 30 ₽ 13 013 DA00000575 Гайка 6мм HEX.CAP NUT M6 Нет в наличии 1 80 ₽ 13 013* 671005016 Шестигр.стопорная гайка М6 Замена(аналог) или составная часть для замены поз.013 Нет в наличии 1 80 ₽ 14 014 671005007 Гайка к ELM4610 Нет в наличии 2 80 ₽ 14 014* 671005023 Шестигранная гайка Замена(аналог) или составная часть для замены поз.014 Нет в наличии 2 90 ₽ 15 015 671453001 Фигурная ручка Нет в наличии 2 200 ₽ 15 015* 671530010 Фигурная ручка Замена(аналог) или составная часть для замены поз.015 Нет в наличии 2 210 ₽ 15 015* DA00000564 Фигурная ручка Замена(аналог) или составная часть для замены поз.015 Нет в наличии 2 110 ₽ 16 016 671001085 Шайба для ELM4110 Нет в наличии 2 80 ₽ 16 016* DA00000565 Шайба Замена(аналог) или составная часть для замены поз.016 Нет в наличии 2 50 ₽ 16 016* DA00000924 Пластиковая шайба 8 Замена(аналог) или составная часть для замены поз.016 Нет в наличии 2 60 ₽ 17 017 671006004 Болт с плоск.шляпкой Нет в наличии 2 150 ₽ 18 018 671001450 Рукоятка ниж.часть к PLM4110 Рукоятка ниж. часть к PLM4110 Нет в наличии 1 3,580 ₽ 19 019 671177001 Хомут кабеля Нет в наличии 1 110 ₽ 19 019-1 671611001 Держатель кабеля CABLE CLIP Нет в наличии 1 90 ₽ 20 020 671005007 Гайка к ELM4610 Нет в наличии 2 80 ₽ 20 020* 671005023 Шестигранная гайка Замена(аналог) или составная часть для замены поз.020 Нет в наличии 2 90 ₽ 21 021 671453001 Фигурная ручка Нет в наличии 2 200 ₽ 21 021* 671530010 Фигурная ручка Замена(аналог) или составная часть для замены поз.021 Нет в наличии 2 210 ₽ 21 021* DA00000564 Фигурная ручка Замена(аналог) или составная часть для замены поз.021 Нет в наличии 2 110 ₽ 22 022 671007007 Шайба ELM3310 Нет в наличии 2 80 ₽ 23 023 671006118 Болт с плоск.шляпкой Нет в наличии 2 150 ₽ 23 023* DA00000880 Болт с плоск.шляпкой Замена(аналог) или составная часть для замены поз.023 Нет в наличии 2 90 ₽ 24 024 DA00000562 Шестигранный болт HEX.FLANGE BOLT M8X16 Нет в наличии 4 90 ₽ 25 025 671001180 Держатель рукоятки, прав. Нет в наличии 1 1,840 ₽ 26 026 DA00000537 Стопорная гайка HEX.FLANGE LOCK NUT M8 Нет в наличии 4 60 ₽ 27 027 671001179 Держатель рукоятки, лев. Нет в наличии 1 1,840 ₽ 28 028 671456001 Корпус крышки Нет в наличии 1 3,190 ₽ 29 029 DA00000543 Гайка HEX.FLANGE LOCK NUT M6 Нет в наличии 2 50 ₽ 30 030 671009017 Стопорное кольцо Кольцо Нет в наличии 2 10 ₽ 31 031 671001498 Штырь ELM/PLM4110 Нет в наличии 1 500 ₽ 32 032 671011101 Пружина Нет в наличии 1 130 ₽ 33 033 671002019 Болт M6х12 Болт M6X12 Нет в наличии 2 80 ₽ 34 034 671001018 Упор к PLM4110 Нет в наличии 1 390 ₽ 35 035 DA00000543 Гайка HEX.FLANGE LOCK NUT M6 Нет в наличии 2 50 ₽ 36 036 DA00000537 Стопорная гайка HEX.FLANGE LOCK NUT M8 Нет в наличии 3 60 ₽ 37 037 671007007 Шайба ELM3310 Нет в наличии 3 80 ₽ 38 038 671008002 Стопорная шайба Нет в наличии 3 80 ₽ 38 038-1 DA00000832 Стопорная шайба SPRING WASHER 8 Нет в наличии 3 30 ₽ 39 039 671006025 Болт с шестигранной гол. M8х35 Болт с шестигранной гол. M8X35 Нет в наличии 3 10 ₽ 39 039-1 DA00000586 HEX. BOLT M8X35 Нет данных о товаре 3 40 040 671090002 Плоский ключ Нет в наличии 1 100 ₽ 41 041 671015252 Держатель ножа Нет в наличии 1 1,510 ₽ 41 041* 671001525 Держатель ножа Замена(аналог) или составная часть для замены поз.041 Нет в наличии 1 1,090 ₽ 42 042 671001433 Нож к PLM4110, 410MM Нет данных о товаре 1 43 043 DA00000529 Тарельчатая пружинная шайба 10 DISH SPRING WASHER 10 Нет в наличии 1 190 ₽ 44 044 671006062 Винт Нет в наличии 1 560 ₽ 44 044* DA00000528 Болт зажимной Замена(аналог) или составная часть для замены поз.044 Нет в наличии 1 260 ₽ 45 045 671420001 Передняя крышка Нет в наличии 1 3,320 ₽ 45 045* DA00000983 Передняя крышка Замена(аналог) или составная часть для замены поз.045 Нет в наличии 1 1,250 ₽ 46 046 671001182 Корпус для PLM4110 Нет в наличии 1 21,070 ₽ 47 047 671001062 Винт-саморез Нет в наличии 8 80 ₽ 47 047* DA00000911 Винт-саморез Замена(аналог) или составная часть для замены поз.047 Нет в наличии 8 40 ₽ Бензиновая газонокосилка PLM4120: Рис.2 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 48 048 DA00000536 Крышка колеса WHEEL COVER 7 INCH Нет в наличии 2 420 ₽ 49 049 DA00000537 Стопорная гайка HEX.FLANGE LOCK NUT M8 Нет в наличии 2 60 ₽ 50 050 DA00000538 Подшипник BALL BEARING 6201ZZ Нет в наличии 2 330 ₽ 51 051 671020160 Колесо в сборе 8для PLM4110 Колесо в сборе 8"для PLM4110 В наличии: 2 2 1,210 ₽ 52 052 DA00000538 Подшипник BALL BEARING 6201ZZ Нет в наличии 2 330 ₽ 53 053 671002029 Болт M5х12 Болт M5X12 Нет в наличии 2 80 ₽ 53 053* DA00000912 Болт M5х12 Замена(аналог) или составная часть для замены поз.053 Нет в наличии 2 40 ₽ 54 054 671001430 Рычаг Нет в наличии 1 780 ₽ 54 054* 671102602 Рычаг Замена(аналог) или составная часть для замены поз.054 Нет в наличии 1 780 ₽ 54 054* DA00001073 Рычаг Замена(аналог) или составная часть для замены поз.054 Нет в наличии 1 860 ₽ 55 055 DA00001058 Ручка регулировки высоты HEIGHT ADJUSTMENT KNOB Нет в наличии 1 320 ₽ 56 056 671005011 Шестигр.стопорная гайка М5 Нет в наличии 2 80 ₽ 57 057 671001423 Ось задних колес Нет в наличии 1 6,070 ₽ 58 058 671353001 Пластина Нет в наличии 4 150 ₽ 58 058* 671340001 Пластина ELM,PLM/4110/4611 Замена(аналог) или составная часть для замены поз.058 Нет в наличии 4 130 ₽ 58 058* DA00001025 Держатель задней оси Замена(аналог) или составная часть для замены поз.058 Нет в наличии 4 70 ₽ 59 059 671002019 Болт M6х12 Болт M6X12 Нет в наличии 4 80 ₽ 60 060 DA00000542 Крепеж.кольцо оси колеса AXLE RETAINER Нет в наличии 2 120 ₽ 61 061 DA00000543 Гайка HEX.FLANGE LOCK NUT M6 Нет в наличии 4 50 ₽ 62 062 DA00000549 Шестигран.контргайка NYLON INSERT HEX.LOCK NUT M6 Нет в наличии 1 50 ₽ 63 063 671001429 Соединит.рычаг Соединит. рычаг Нет в наличии 1 120 ₽ 64 064 DA00000549 Шестигран.контргайка NYLON INSERT HEX.LOCK NUT M6 Нет в наличии 1 50 ₽ 65 065 671001176 Колпак-держатель колеса 7" Нет в наличии 2 820 ₽ 66 066 DA00000537 Стопорная гайка HEX.FLANGE LOCK NUT M8 Нет в наличии 2 60 ₽ 67 067 DA00000538 Подшипник BALL BEARING 6201ZZ Нет в наличии 2 330 ₽ 68 068 671020150 Колесо в сборе 7"для PLM4110 Нет в наличии 2 1,670 ₽ 69 069 DA00000538 Подшипник BALL BEARING 6201ZZ Нет в наличии 2 330 ₽ 70 070 DA00000549 Шестигран.контргайка NYLON INSERT HEX.LOCK NUT M6 Нет в наличии 4 50 ₽ 71 071 671445001 Крепеж подшипника Подшипник Нет в наличии 2 180 ₽ 72 072 671418001 Нижний держатель Подшипник Нет в наличии 2 210 ₽ 73 073 671002028 Болт M6х45 Болт M6X45 Нет в наличии 4 80 ₽ 74 074 671011125 Пружина растяжения Нет в наличии 2 140 ₽ 74 074* 671011115 Пружина растяжения Замена(аналог) или составная часть для замены поз.074 Нет в наличии 2 80 ₽ 75 075 671001428 Передний штифт Нет в наличии 1 4,240 ₽ 76 076 671454001 Рукоятка Нет в наличии 1 400 ₽ 77 077 671455001 Травосборник верх. ELM4110 Нет в наличии 1 1,390 ₽ 78 078 671001055 Винт-саморез к ELM4611 Нет в наличии 2 130 ₽ 78 078-1 671105502 Винт-саморез к PLM4623 TAPPING SCREW ST5X16 Нет в наличии 2 40 ₽ 78 078-2 DA00000326 Винт 5х16 TAPPING SCREW ST5X16 Нет в наличии 2 20 ₽ 79 079 671001435 Мет.держатель травосборника Нет в наличии 1 1,390 ₽ 80 080 DA00000025 Шайба Нет в наличии 2 30 ₽ 81 081 671001054 Винт-саморез Нет в наличии 2 80 ₽ 81 081-1 DA00000888 Винт TAPPING SCREW ST5X12 Нет в наличии 2 30 ₽ 82 082 DA00000335 Пластина крепления оси RETAINER PLATE Нет в наличии 2 30 ₽ 83 083 671001054 Винт-саморез Нет в наличии 4 80 ₽ 83 083-1 DA00000888 Винт TAPPING SCREW ST5X12 Нет в наличии 4 30 ₽ 84 084 671014170 Пластина к ELM/PLM4110 Нет в наличии 1 210 ₽ 85 085 671001416 Нейлоновый травосборник для газонокосилки PLM4110, объем 50 л (мешок) Нейлоновый травосборник 50л Нет в наличии 1 1,390 ₽ 86 086 671450001 Заглушка для мульчирования Нет в наличии 1 2,200 ₽ 87 087 671316004 Кнопка фик-ра выкл. Нет в наличии 1 110 ₽ 88 088 671011005 Пружина для ELM4610 Нет в наличии 1 150 ₽ 89 089 671317001 Пластина Нет в наличии 1 80 ₽ 90 090 671001003 Винт-саморез ELM3800 Винт-саморез Нет в наличии 2 10 ₽ 90 090-1 DA00000826 Самонаризающий винт ST4X12 SELF-TAPPING SCREW ST4X12 Нет в наличии 2 30 ₽ Бензиновая газонокосилка PLM4120: Нет на рисунке № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена A01 A01 671001078 Гаечный ключ 21 мм Нет данных о товаре 1 A02 A02 671001079 Натяжной стержень Гаечный ключ Нет в наличии 1 500 ₽ Кол-во: В корзину
