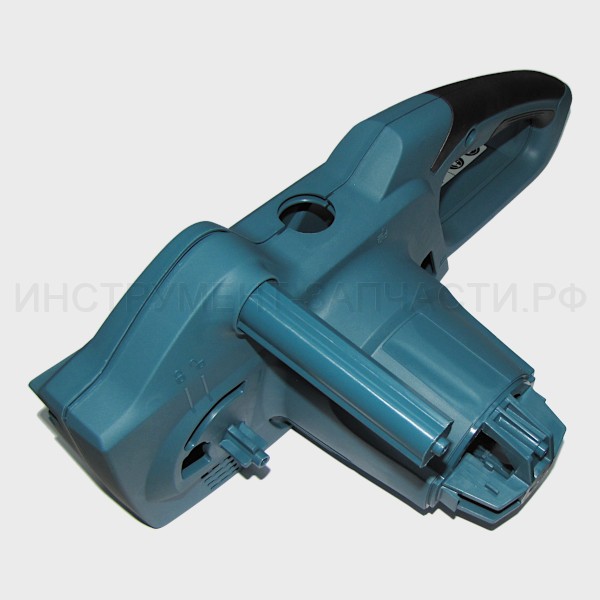

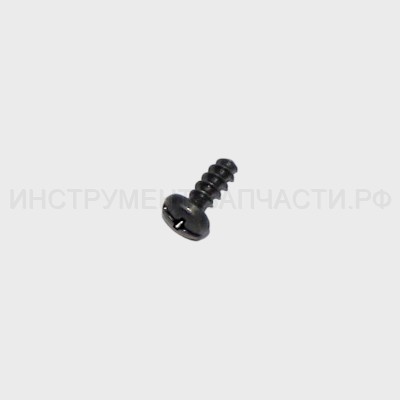

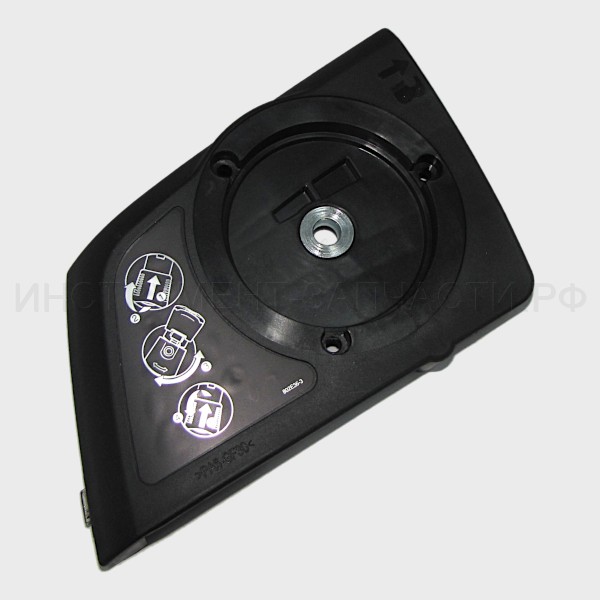

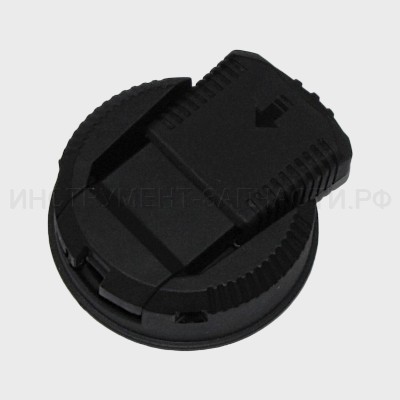

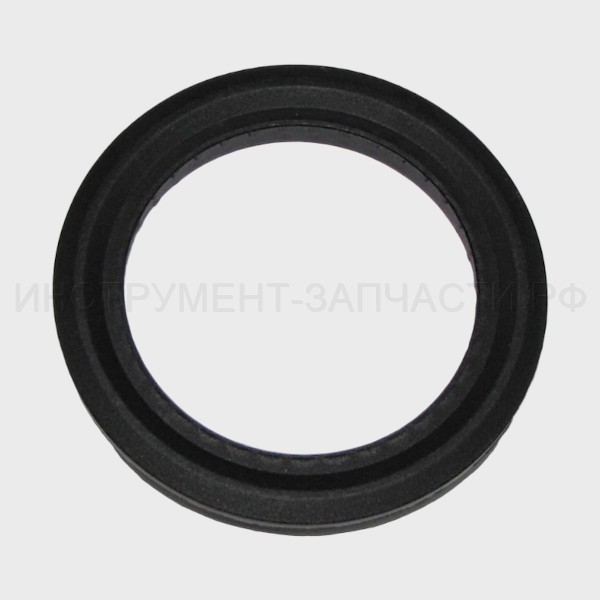

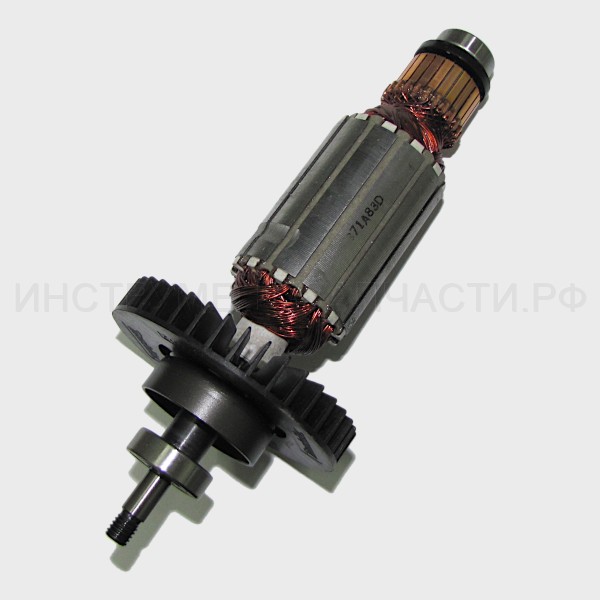

Дмитрий Кущев Схема и запчасти для цепной пилы Makita UC3541A Рис. 1 Рис. 2 Рис. 1 Рис. 2 Цепная пила UC3541A: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 001 266326-2 Самонарезающий винт 4х18 Нет в наличии 3 10 ₽ 2 002 454725-2 Задняя крышка к UC4041A REAR COVER Нет в наличии 1 60 ₽ 3 003 191972-1 Угольные щетки CB-132 к 1923H В наличии: 25 1 390 ₽ 4 004 682211-5 Резиновая втулка для UC3020A Резиновая втулка для UC3020A/ Нет в наличии 2 80 ₽ 5 005 815A83-1 UC3541A NAME PLATE Нет данных о товаре 1 6 006 424600-6 Передняя ручка к UC4041A FRONT GRIP Нет в наличии 1 150 ₽ 7 007 266388-0 Самонарезающий винт 5х16 Самонарезающий винт к UC3520A/ Нет в наличии 1 10 ₽ 8 008 253807-5 Плоская шайба 5 HR4501C Плоская шайба 5 Нет в наличии 1 20 ₽ 9 009 142279-8 Передняя ручка к UC4041A FRONT HAND GUARD COMPLETE Нет в наличии 1 440 ₽ 9 009.10 802K54-7 Информационная табл.UC4041A INDICATION LABEL C10 Нет в наличии 1 20 ₽ 10 010 231640-5 Торсионная пружина 20 В наличии: 1 1 20 ₽ 11 011 187869-0 Корпус в сб. для UC4041A HOUSING SET В наличии: 1 1 3,040 ₽ 11 011.10 802G51-9 Предупреждающая табл.UC4041A CAUTION LABEL C10 Нет в наличии 1 20 ₽ 12 012 650577-1 Микровыключатель для UC3020A/ Нет в наличии 1 160 ₽ 13 013 650716-3 Выключатель TGC31B к UC4041A SWITCH TGC31B Нет в наличии 1 860 ₽ 14 014 233173-6 Компрессионная пружина 4 Нет в наличии 1 10 ₽ 15 015 416178-3 Предохранительная кнопка Нет в наличии 1 30 ₽ 16 016 455185-1 Рычаг выключателя UC4041A SWITCH LEVER Нет в наличии 1 60 ₽ 17 017 645149-5 Конденсатор к 4350CT/4350FCT Нет в наличии 1 50 ₽ 18 018 266326-2 Самонарезающий винт 4х18 Нет в наличии 2 10 ₽ 19 019 687124-5 Держатель кабеля к 3709/MT360/ Нет в наличии 1 20 ₽ 20 020 682540-6 Усилитель кабеля 9.3-90 2030/ Нет в наличии 1 70 ₽ 21 021 665876-8 Шнур питания 1.0-2-0.6 POWER SUPPLY CORD 1.0-2-0.6 Нет в наличии 1 310 ₽ 22 022 210029-0 Подшипник 608ZZ В наличии: 43 1 110 ₽ 23 023 681644-1 Изоляционная шайба для 9227CB/ Нет в наличии 1 20 ₽ 24 024 594538-0 Статор в сборе для UC3020A/ В наличии: 1 1 3,430 ₽ 24 024.10 654069-2 Клемма для HP2040 Клемма для модели HP2040 C10 Нет в наличии 2 10 ₽ 24 024.20 654208-4 Клемма SFPS-61T-250 деталь C20 Нет в наличии 1 20 ₽ 24 024-1 593869-4 Статор 220-240В для UC3020A FIELD ASS'Y 220-240V Нет в наличии 1 2,050 ₽ 24 024-1.10 654069-2 Клемма для HP2040 Клемма для модели HP2040 C10 Нет в наличии 2 10 ₽ 24 024-1.20 654208-4 Клемма SFPS-61T-250 деталь C20 Нет в наличии 1 20 ₽ 25 025 266389-8 Самонарезающий винт 5х70 Самонарезающий винт 5X70 Нет в наличии 2 20 ₽ 26 026 513893-1 Ротор 220-240В в сборе ARMATURE ASS'Y 220-240V Нет в наличии 1 3,760 ₽ 28 028 419238-0 Защита статора для UC3020A/ Нет в наличии 1 60 ₽ 29 029 211061-7 Подшипник 10/26 Нет в наличии 1 280 ₽ 30 030 227153-2 Прямозубая шестерня 12 Нет в наличии 1 120 ₽ 31 031 931403-6 Шестигранная гайка M8 UC3520A Шестигранная гайка M8 HR4500C/ Нет в наличии 1 40 ₽ Цепная пила UC3541A: Рис.2 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 32 032 142282-9 Крышка масляного бака TANK CAP COMPLETE Нет в наличии 1 290 ₽ 34 034 454729-4 Масляный бачок OIL TANK Нет в наличии 1 240 ₽ 37 037 424602-2 Масляная трубка для UC4041A OIL TUBE Нет в наличии 1 100 ₽ 38 038 231975-4 Пружина В наличии: 4 1 20 ₽ 39 039 416274-7 Крышка маслянного канала В наличии: 1 1 20 ₽ 40 040 268238-5 Шпилькa 5 Нет в наличии 1 30 ₽ 41 041 158047-9 Соединит.пластина для UC3020A Cоединительная пластина Нет в наличии 1 270 ₽ 42 042 233175-2 Компрессионная пружина 9 Нет в наличии 1 40 ₽ 44 044 266326-2 Самонарезающий винт 4х18 Нет в наличии 1 10 ₽ 44 044-1 265620-9 Фланцевый самонарезающий винт 4X18 TAPPING SCREW FLANGE 4X18 Нет в наличии 1 20 ₽ 45 045 267195-4 Плоская шайба 4 для UC3520A/ Нет в наличии 1 20 ₽ 46 046 168321-7 Хомут тормоза Нет в наличии 1 510 ₽ 47 047 346739-4 Тормозное кольцо для UC4041A BRAKE RING Нет в наличии 1 60 ₽ 48 048 231817-2 Натяжная пружина 5 Нет в наличии 1 40 ₽ 49 049 454720-2 Корпус подшипника для UC4041A BEARING HOUSING Нет в наличии 1 470 ₽ 50 050 213017-6 О-Кольцо 6 резиновое 9200D О-кольцо 6 резиновое 9200D Нет в наличии 1 10 ₽ 51 051 266326-2 Самонарезающий винт 4х18 Нет в наличии 4 10 ₽ 52 052 424601-4 Соединитель для UC4041A CONNECTOR Нет в наличии 1 80 ₽ 53 053 135615-5 Шестерня 43 для UC4041A SPUR GEAR 43 ASS'Y Нет в наличии 1 1,210 ₽ 55 055 210106-8 Подшипник 6001LLB Нет в наличии 1 170 ₽ 56 056 961006-2 Стопорное кольцо (EXT) S-10 Стопорное кольцо S-10 HR3000C/ Нет в наличии 1 20 ₽ 57 057 210033-9 Шариковый подшипник 6/15 696Z Шариковый подшипник 6/15 В наличии: 35 1 120 ₽ 58 058 326359-0 Стержень для UC4041A ROD Нет в наличии 1 30 ₽ 60 060 266326-2 Самонарезающий винт 4х18 Нет в наличии 2 10 ₽ 61 061 345651-5 Когтевой зацеп для UC3020A/ Когтявой зацеп для UC3020A/ Нет в наличии 1 80 ₽ 62 062 187869-0 Корпус в сб. для UC4041A HOUSING SET В наличии: 1 1 3,040 ₽ 62 062.10 802G51-9 Предупреждающая табл.UC4041A CAUTION LABEL C10 Нет в наличии 1 20 ₽ 63 063 266326-2 Самонарезающий винт 4х18 Нет в наличии 7 10 ₽ 64 064 221526-1 Цепная шестерня В наличии: 14 1 270 ₽ 65 065 259036-8 Стопорное кольцо E типа 8 Нет в наличии 1 10 ₽ 66 066 266007-8 Самонарез винт зажимной РT3X10 В наличии: 14 3 10 ₽ 67 067 454727-8 Крышка натяжителя цепи TENSION COVER Нет в наличии 1 70 ₽ 68 068 454726-0 Регулировочное колесо 30 DIAL 30 Нет в наличии 1 40 ₽ 69 069 326360-5 Вал для UC4041A SHAFT Нет в наличии 1 110 ₽ 70 070 227496-2 Коническая спирал. шестерня 14 В наличии: 14 1 110 ₽ 71 071 227496-2 Коническая спирал. шестерня 14 В наличии: 14 1 110 ₽ 72 072 324620-9 Регулировочный винт к UC3020A/ В наличии: 17 1 30 ₽ 73 073 346740-9 Натяжитель цепи для UC4041A TENSION SLIDE Нет в наличии 1 90 ₽ 73 073-1 346859-4 Натяжитель цепи TENSION SLIDE В наличии: 3 1 150 ₽ 74 074 424603-0 Патрубок для UC4041A GROMMET Нет в наличии 1 10 ₽ 75 075 196419-0 Масляный насос к UC4041A OIL PUMP SET Нет в наличии 1 1,210 ₽ 75 075-1 142156-4 Масляный насос к UC4041A OIL PUMP COMPLETE Нет в наличии 1 1,580 ₽ 76 076 221427-3 Червячный привод WORM GEAR Нет в наличии 1 240 ₽ 77 077 266326-2 Самонарезающий винт 4х18 Нет в наличии 1 10 ₽ 78 078 266427-6 Самонарезающий винт 4х12 Самонарезающий винт 4X12 В наличии: 10 3 10 ₽ 79 079 142281-1 Крышка ведущей звездочки SPROCKET COVER COMPLETE В наличии: 1 1 430 ₽ 79 079.10 802E36-3 Информационная табл.UC4041A INDICATION LABEL C10 Нет в наличии 1 30 ₽ 80 080 454728-6 Крышка для UC4041A COVER В наличии: 1 1 70 ₽ 81 081 142235-8 Крышка корпуса для UC4041A NUT COMPLETE В наличии: 1 1 600 ₽ Цепная пила UC3541A: Нет на рисунке № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена A01 A01 158024-1 Крючок для UC3530 (к-т: 2 шт.) Крючок 5014NB/5016NB Нет в наличии 1 140 ₽ A02 A02 165201-8 Шина 3/8 1,3ммх35см 442035661 Нет данных о товаре 1 A03 A03 419288-5 Защитный кожух цепи к UC3020A/ Нет в наличии 1 310 ₽ A04 A04 196212-2 SAW CHAIN SET Нет данных о товаре 1 Кол-во: В корзину
